Способ получения раствора вискозы, содержащего модификатор

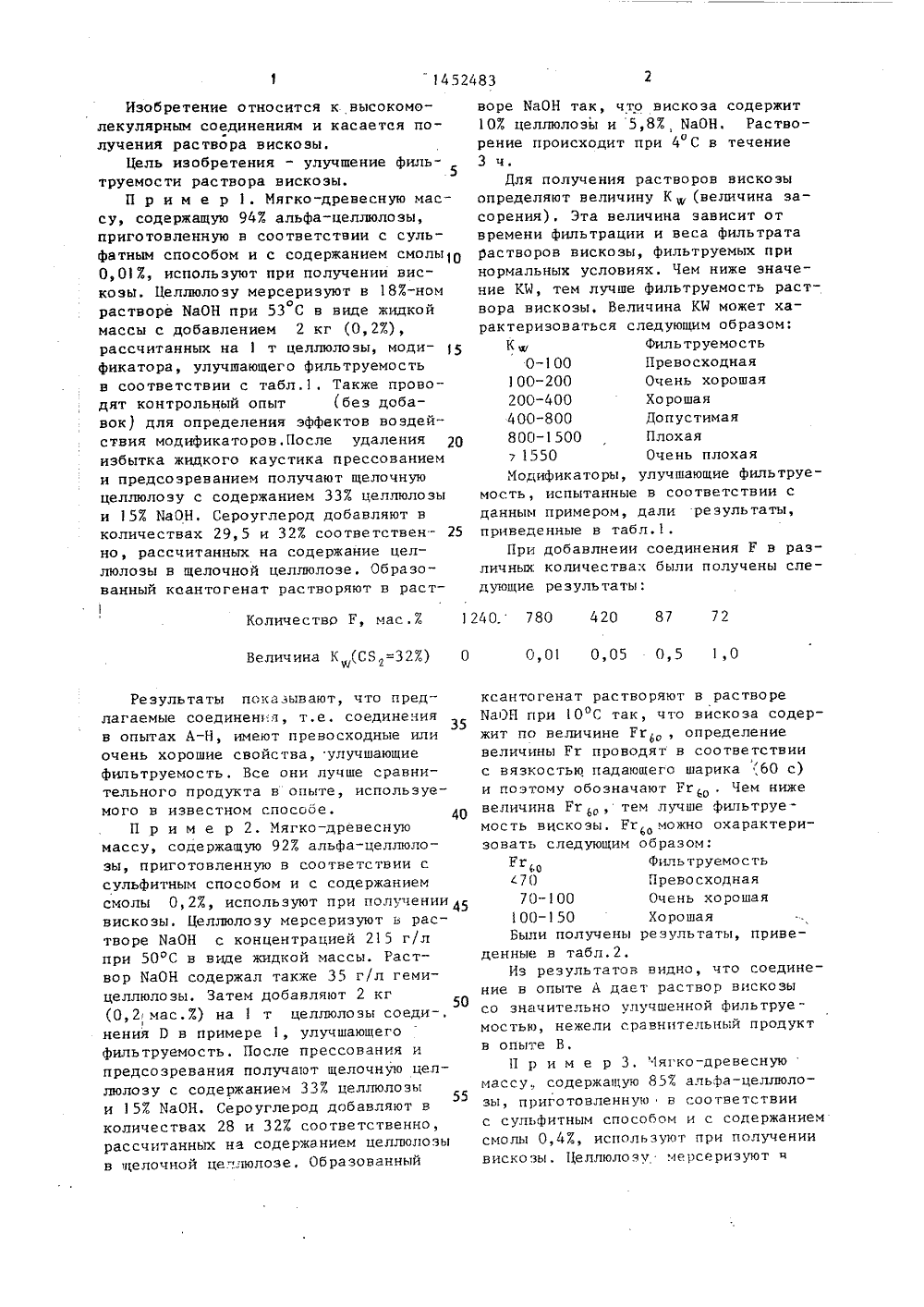

СОЮЗ СОВЕ 1 О 1 ИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119 (11 1)4 СО 0 САНИЕ ИЗОБРЕТЕНИЯ Аль врид,Ингемар Унебе ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР1 О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(72) Карл Бертил ГуннарЛейф Эдмунд Эмби и Ханс(54) СПОСОБ ПОЛУЧЕНИЯ РАСТВОРА ВИСКОЗЫ, СОЦЕРЖАШЕГО МОДИФИКАТОР(57) Изобретение относится к способам получения раствора вискозы и позволяет повысить его фильтруемость за счет введения в щелочную целлюлозу перед ксантогенированием 0,01 - 1,07 от массы целлюлозы модификатора формулы С Н С Н, (А),К-СООСН+СОО(А),1 К Гзаместители в орто-положении), гдеНфо Сфо;м, +и =10-50; К-СН , СН,Н, при содержании в нем 50-1007 оксиэтильных групп, Способ включает стадии получения щелочной целлюлозы, ксантогенирования и растворения ксантогената целлюлозы в щелочи. 2 табл.1452483 Изобретение относится к высокомолекулярным соединениям и касается получения рас тво ра вискозы.Цель изобретения - улучшение филь 5 труемости раствора вискозы.П р и м е р 1. Мягко-древесную массу, содержащую 947 альфа-целлюлозы, приготовленную в соответствии с сульфатным способом и с содержанием смолы 10 0,01 , используют при получении вискозы. Целлюлозу мерсеризуют в 187-ном растворе МаОН при 53 С в вице жидкой массы с добавлением 2 кг (0,2%), рассчитанных на 1 т целлюлозы, модификатора, улучшающего фильтруемость в соответствии с табл.1. Также прово - дят контрольный опыт (без добавок) для определения эффектов воздействия модификаторов. После удаления 20 избытка жидкого каустика прессованием и предсозреванием получают щелочную целлюлозу с содержанием 33% целлюлозы и 157 ИаОН. Сероуглерод добавляют в количествах 29,5 и 327. соответствен но, рассчитанных на соцержание целлюлозы в щелочной целлюлозе. Образованный ксантогенат растворяют в раст Количество Р, мас . 7. 1 Величина К(СБ=32%) 0 Результаты показывают, что предлагаемые соединения, т.е. соединенияв опытах А-Н, имеют превосходные илиочень хорошие свойства, улучшающиефипьтруемость, Все они лучше сравнительного продукта в"опыте, используемого в известном способе,40П р и м е р 2. Мягко-древеснуюмассу, содержащую 927 альфа-целлюлозы, приготовленную в соответствии ссульфитным способом и с содержаниемсмолы 0 27 используют при пол 1 чениивискозы. Целлюлозу мерсеризуют ь растворе ИаОН с концентрацией 215 г/лпри 50 СС в виде жидкой массы. Раствор ИаОН содержал также 35 г/л гемицеллюлозы. Затем добавляют 2 кг(0,2 мас.7) на 1 т целлюлозы соеди-.нения П в примере 1, улучшающегофильтруемость. После прессования ипредсозревания получают щелочную целлюлозу с содержанием 33% целлюлозыи 157 11 аОН. Сероуглерод добавляют вколичествах 28 и 32 соответственно,рассчитанных на содержанием целлюлозыв щелочной це.-.люлозе. Образованный воре НаОН так, что вискоза содержит1 07 целлюло эы и 5, 87, БаОН. Рас творение происходит при 4 С в течение3 ч.Для получения растворов вискозыопределяют величину К (величина засорения) . Эта величина зависит отвремени Фильтрации и веса фильтратарастворов вискозы, фильтруемых принормальных условиях. Чем ниже значение КЧ, тем лучше фильтруемость раствора вискозы, Величина КИ может характеризоваться следующим образом:К чу фильтруемость0-100 Превосходная100-200 Очень хорошая200-400 Хорошая400-800 Допустимая800-1500 Плохая1550 Очень плохаяМодификаторы, улучшающие фильтруемость, испытанные в соответствии сданным примером, дали результаты,приведенные в табл.1,При добавлнеии соединения Р в различных количествах были получены следующие. результаты: 240. 780 420 87 72 0,01 0,05 0,5 1,0 ксантогенат растворяют в растворе ИаОН при 10 ОС так, что вискоза содержит по величине Ргб , определение величины Рг проводят в соответствии с вязкостью падающего шарика ,б 0 с) и поэтому обозначают Рг . Чем ниже величина Ргтем лучше Фильтруемость вискозы. Рг можно охарактеризовать следующим образом:Рг(о Фильтруемостьс 70 Превосходная70-100 Очень хорошая100-150 ХорошаяБыли получены результаты, приведенные в табл.2.Из результатов видно, что соединение в опыте А дает раствор вискозы со значительно улучшенной Фильтруемостью, нежели сравнительный продукт в опыте В.П р и м е р 3. Мягко-древесную массу., содержащую 85% альфа-целлюлозы, приготовленную в соответствии с сульфитным способом и с содержанием смолы 0,47, используют при получении вискозы. Целлюлозу мерсеризуют ч14 52483 4 Формула изобретения Способ получения раствора вискозы,содержащего модификатор, включающий 5получение щелочной целлюлозы, ксантогенирование и растворение ксантогената целлюлозы в щелочи, о т л и -ч а ю щ и й с я тем, что, с цельюулучшения фильтруемого раствора вискозы, перед ксантогенированием в щелочную целлюлозу вводят 0,01-1,0%от массы целлюлозы модификатора формулыК,(при количестве СЯ) А-СН О, м, % Опыт мт 29,5% 32% 5 5 СН СН,170 А 100 10 1 О -1- 137 163 В 100 15 5 15020 20е 195 С 100 Р 100 Е 100 Р 90 б 50 195 25 25 15 15 1,5 1 5 15 0 Н 90% 0(С,Н,О)260 135 164 100 500 300 Модификатор известного способа 10% С Н ОС Н,О (С ЧО)Н Контрольный3000 1000 Не осуществлен. 18%-ном растворе ИаОН, содержащемтакже 35 г/л гемицеллюлозы, при 40 ОСв виде жидкой массы. Затем добавляютсоединение примера 1, опыт О, улучшающее фильтруемость в количестве2 кг/т целлюлозы ,0,2 мас%). Цлясравнения также осуществляют контрольный опыт, После прессования получают щелочную целлюлозу с содержанием 33% целлюлозы и 15% ЯаОН. Сероуглерод добавляют в количестве 36%,рассчитанном на содержание целлюлозыв щелочной целлюлозе. Образованныйксантогенат растворяют в растворе 15ЯаОН при 10 С. Вискоза содержит 9%целлюлозы и 5% НаОН. Фильтруемостьполученных растворов вискозы определяли величиной К. Раствор вискозы,полученный в соответствии с изобретением, показывал значение К равное 100, тогда как раствор вискозы,полученный беэ добавления какого-либо модификатора, улучшающего фильтруемость, показывал К, . равньй 25300. где А-СН 40, С КО; м,=5 - 25,м=0-25;м, +м =10-50;(По патенту Великобритании1271118)Слепой опыт 9 б 123 Составитель О. РокачевскаяТехред Л.Сердюкова Корректор П. Король Редактор Н. Киштулинец Заказ 7095/58 Тираж 411 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4
