Преобразователь амплитуды импульсов в код

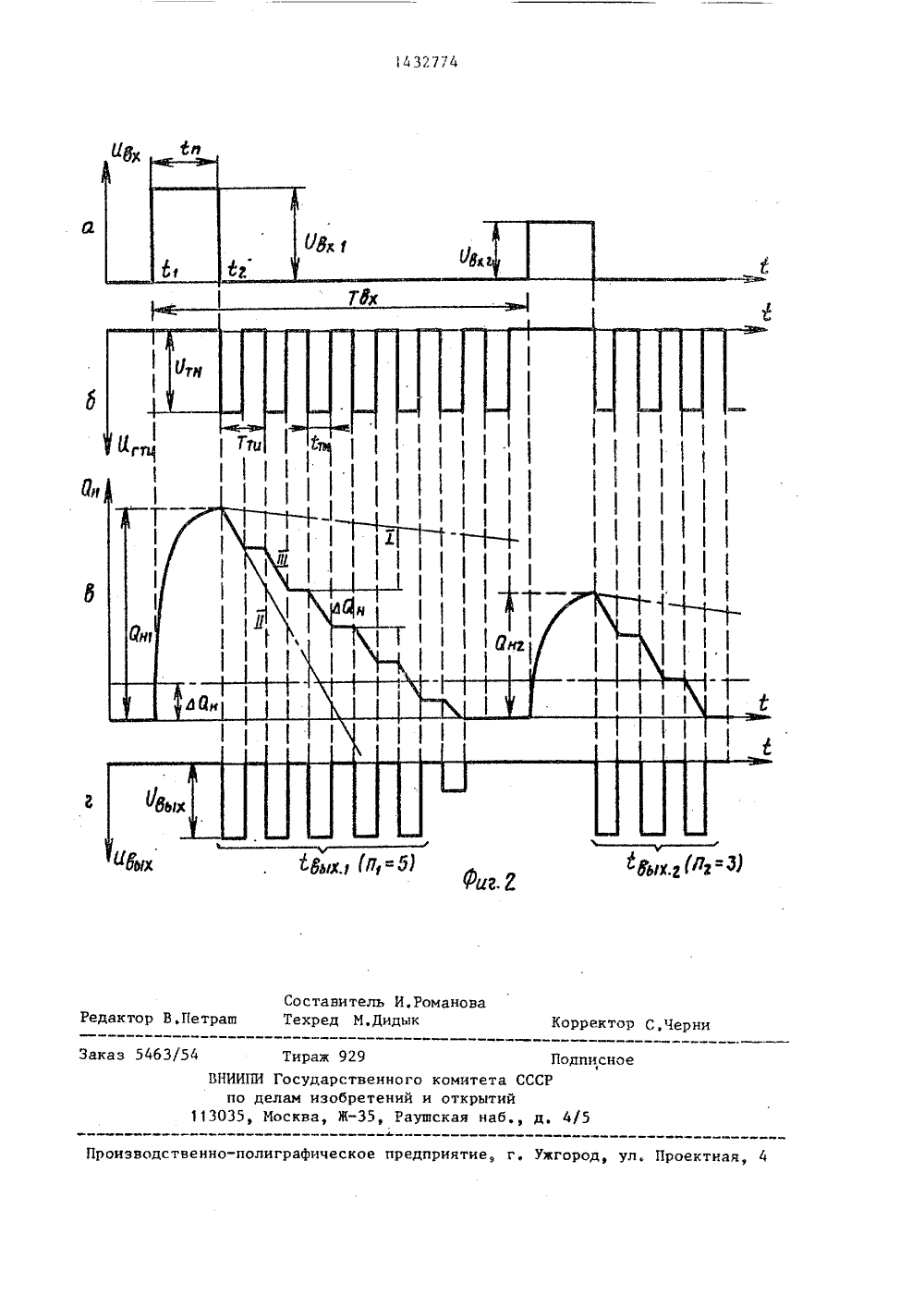

(51)4 Н 03 ПИСАНИЕ ИЗОБРЕТЕНИЯ ВИДЕТЕЛ ОРСКОМ ТУДЫ ИМ. Гонча СССР 977. ССР 976. ельств/50, ль ство 1/50,Мь ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(57) Изобретение относится к вычислительной технике и цифровой аппаратуре связи и предназначено для построения аналого-цифровых преобразователей, Целью изобретения являетсяповьппение быстродействия. Для этогов устройстве в качестве накопителязарядов используется полупроводнико-вый диод с накоплением заряда (ДНЗ)с управляемой током диффузионной ем-;костью. 2 ил.%пр,1пмйнс106 Р ц л 1"1 овр й сопв 1Вг Ц,н -1 др, 6 н Изобретение относится к импульсной измерительной технике и к аналого-цифровым устройствам обработки сигналов и предназначено для использо-, вания в аппаратуре связи и в технике ЭВМ.Цель изобретения - повышение быстродействия.На фиг,1 представлена структурная 10 электрическая схема- преобразователя; на фиг. 2 - временные диаграммы, иллюстрирующие работу преобразователя.Преобразователь содержит зарядное устройство 1, выполненное на источ нике 2 положительных импульсов входного сигнала и токозадающем резисторе 3, разрядное устройство ц, выполненное на генераторе 5 отрицательных тактовых импульсов и токозадающем 20 резисторе 6, блок 7 синхронизации, диод П 1 оттки 8, нагрузочный резистор 9, диод 10 с накоплением заряда и измерительный резистор 11.Преобразователь работает следующим 25 образом.Положительный импульс входного сигнала с амплитудой Б 4, в момент времени 1 через токоограничительный резистор 3 создает прямой ток диода 30 10 по цепи 2-1-10-11-2. Величина сопротивления Б 1 резистора 3 выбирается на порядок больше прямого сопротивления г р диода 10, и устанавливается прямой ток Протекание прямого тока 1 р через диод 10 при одит к накоплен в нем не равновесного заряда н(фиг,2), величина которогоЯн.=1 нр, м (1-е" ),где Й - время жизни неравновесных45носителей;- длительность вхрдного импульса.Если 1 ф н -сопз, то накопленный заряд определяется только величиной прямого тока 1 яр и временем жизни но- сителей В момент окончания действия входного импульса С с помощью устройства 7 синхронизации на диод 10 через токоограничительный резистор 6 начинают поступать отрицательные импуль сы с постоянной амплитудой П,и периодом Т от генератора 5, В это жевремя накопленный в диоде 1 О неравновесный заряд Д начинает уменьшаться,ввиду рекомбинации носителей заряда(фиг, 2 в, линия 1) и их рассасыванияобратным током 1 ор(линия 11). Скорость изменения накопленного зарядаопределяется уравнением Распределение носителей при рассасывании накопленного заряда Ц,н отрицательными тактовыми импульсами напряжения неизменной амплитуды Ц.тп соответствует линии 11.Наличие электрического поля в базе (п-области) диода 10 с накоплением заряда, направленного от вывода к р-ппереходу, способствует уменьшению времени спада обратного тока по истечении рассасывания накопленного заряда, что; в свою очередь, позволяет уменьшить период входных импульсов, увеличивая тем самым частотный диапазон преобразователя.Длительность и амплитуда 1 оитактовых импульсов обратного тока определяется равенством Йн=ПМалс Ьц,нргде Ь Ц=1 онр СР - уменьшение накопленного заряда ввиду рассасывания обратным током 1 оьр в течение длительности тактового импульса 1 лп.Учитывая, что Так как в течение времени рассасывания сопротивление диода очень мало (гнРН), то обратный ток 1 онр в цепи диода постоянен и определяется. величиной ограниченного сопротивления, стоящего в цепи генератора тактовых импульсов обратного напряжения неизменной амплитуды ЪР Обратный ток 1 рср, протекая через резистор 11, создает на нем отрица- тельные импульсы выходного напряжения 11 вщ, количество и которых пропор4327ционально амплитуде входного импульса 11. Диод П 1 оттки 8 и резистор 9 с сопротивлением В) ВЗ предназначены дпя отсекания положительного нмпуль5 са напряжения, создаваемого прямым током 1 пна резисторе 11. Ф о р м у л а и э обре т е н и я10Преобразователь амплитуды импульсов в код, содержащий зарядное устройство, первый выход которого соединен с первым выводом накопительного элемента и объединен с первым выходом разрядного устройства, блок синхронизации, первый выход которого соединен с входом зарядного устройства, отличающийся тем, что, с целью повышения быстродейст 744вня, введен элемент нагрузки, выпо;:- ненный на резисторе, выпрямительный элемент, выполненный на диоде П 1 оттки, измерительный элемент, выполненный на резисторе, а накопительный элемент выполнен на диоде с накоплением заряда, второй вывод которого объединен с первым выводом резистора нагрузки и подключен к катоду диода П 1 оттки, анод которого объединен с первым выводом резистора нагрузки и является выходной шиной, второй вывод резистора нагрузки объединен с вторыми выходами зарядного устройства, разрядного устройства, вторым выводом измерительного резистора и является шиной нулевого потенциала, второй выход блока синхронизации соединен с входом разрядного устройства.3432774 ель И.РоманоМ,Дидык став хред В.Петраш едак С,Ч ррек 5463/ писное 5 ул. Проектная, 4 е, г. Ужг Тираж 929ИПИ Государственного делам изобретений5, Москва, Ж, Ра роизводственно-полиграфическое пре омитета СССоткрытийкая наб., д
