Генератор прямоугольных импульсов

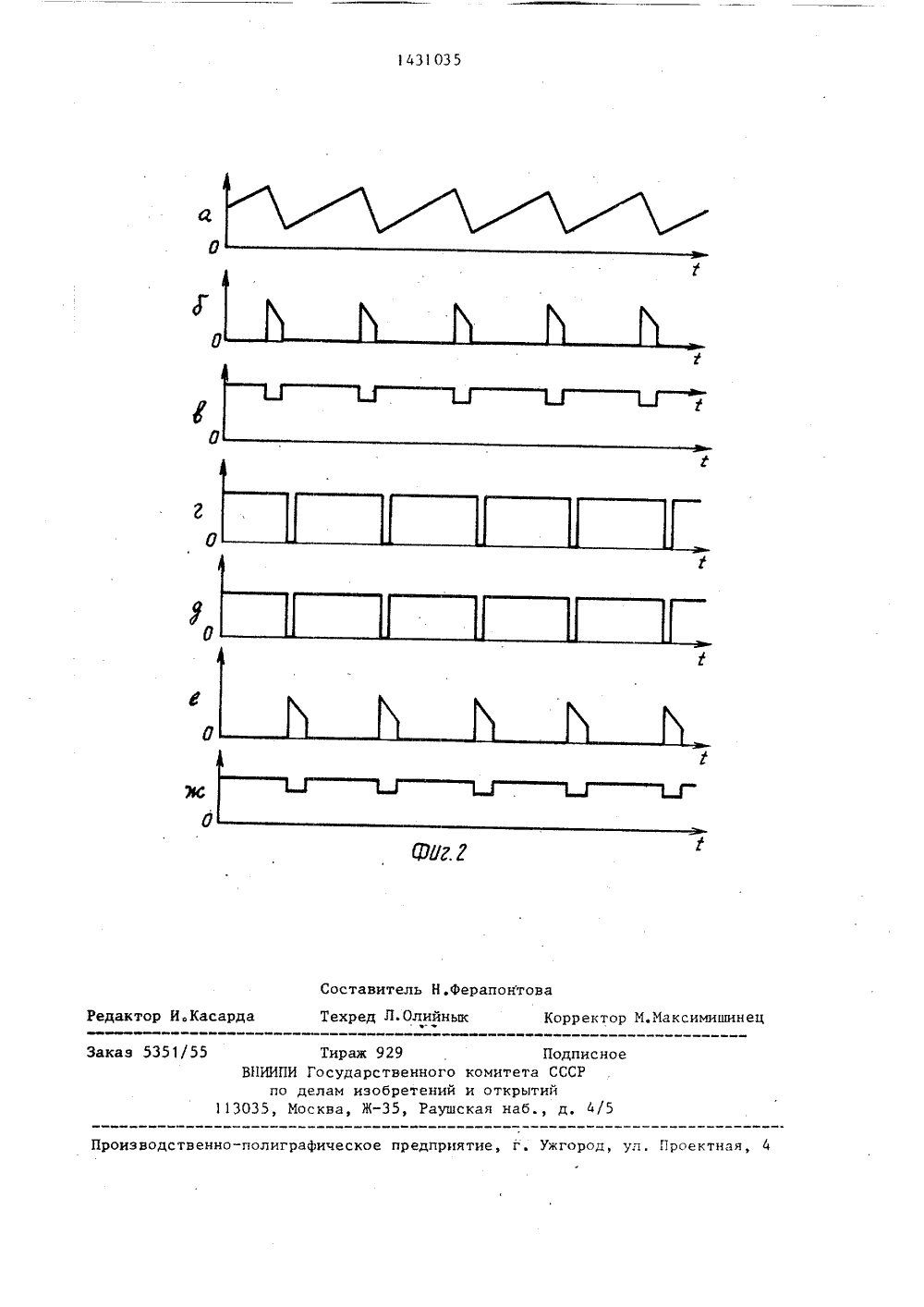

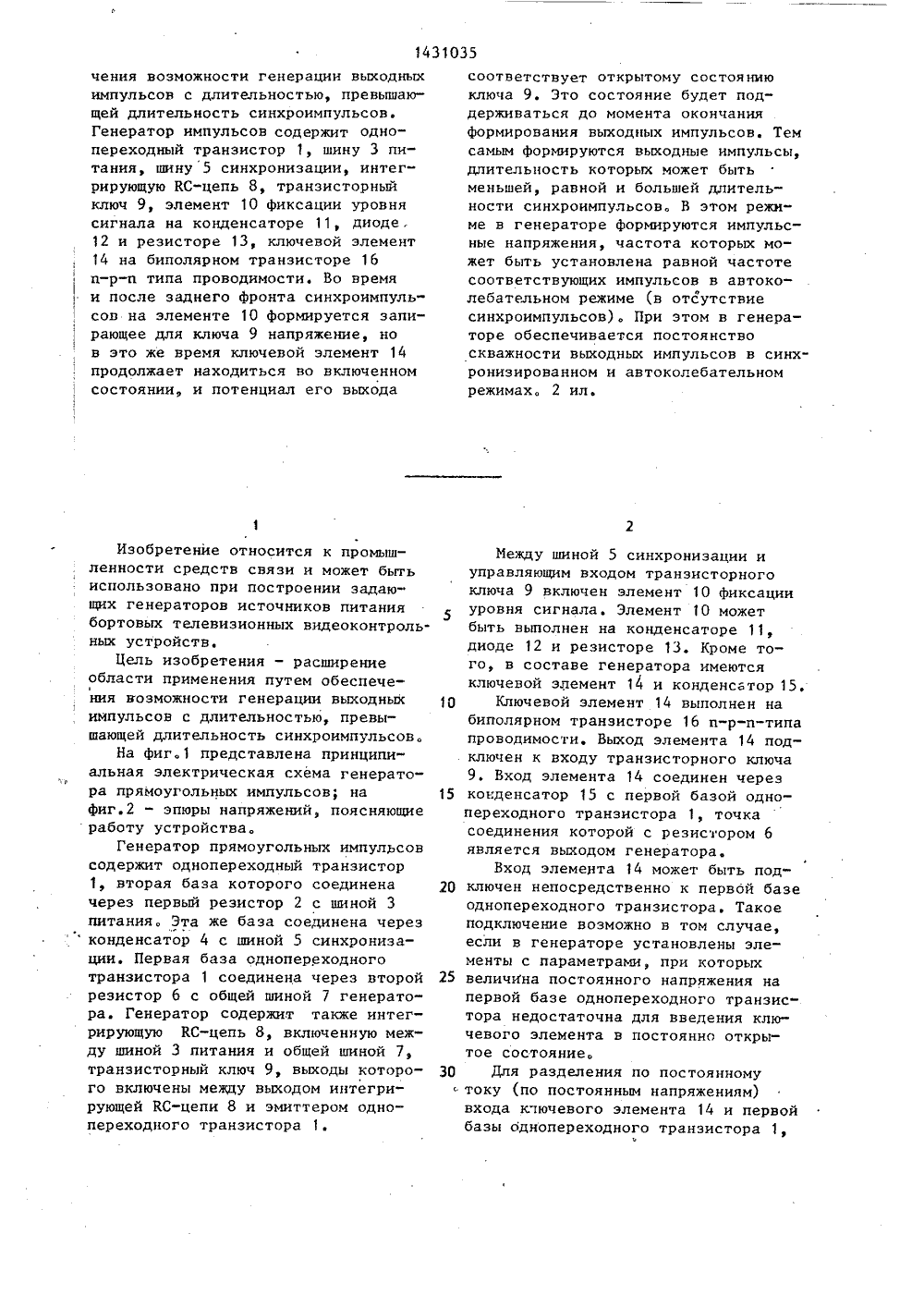

3 СОВЕТСНИХЦИАЛИСТИЧЕСНИСПУБЛИК4 Н 03 К 3/О ДАРСТВЕННЫИ НОМИ ЕЛАМ ИЗОБРЕТЕНИЙ Т СССРТКРЫТИЙ ГО гь АНИЕ ИЗОБРЕТЕНИ ЛЬПРЯМОУГОДЬ НЦХ-21 ольгенее может бь Вюл. Р 38жжин 51 (088.8) строении з ников пита ающия бльнь оных е свидетельство ССС Н 03 К 3/00, 1984 обеспеН АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) ГЕН ЕРАТ СОВ (57) Изобрет зовано при пРаторов исто телевизионных видеоконтр ройств. Цель изобретения ние области применения п 4 ь М М1431035 чения возможности генерации выходныхимпульсов с длительностью, превышающей длительность синхроимпульсов.Генератор импульсов содержит однопереходный транзистор 1, шину 3 питания, шину 5 синхронизации, интегрирующую КС-цепь 8, транзисторныйключ 9, элемент 10 фиксации уровнясигнала на конденсаторе 11, диоде,12 и резисторе 13, ключевой элемент14 на биполярном транзисторе 16и-р-и типа проводимости. Во времяи после заднего фронта синхроимпуль"сов на элементе 10 формируется запирающее для ключа 9 напряжение, нов это же время ключевой элемент 14продолжает находиться во включенномсостоянии, и потенциал его выхода 1Изобретение относится к промышленности средств связи и может быть использовано при построении задающих генераторов источников питаниябортовых телевизионных видеоконтрольных устройств.Цель изобретения - расширениеобласти применения путем обеспече 1ния возможности генерации выходных импульсов с длительностью, превышающей длительность синхроимпульсов.На фиг.1 представлена принципиальная электрическая схема генератора прямоугольных импульсов; на фиг.2 - эпюры напряжений, поясняющие работу устройства.Генератор прямоугольных импульсов содержит однопереходный транзистор 1, вторая база которого соединена через первый резистор 2 с шиной 3 питания. Эта же база соединена черезконденсатор 4 с шиной 5 синхронизации. Первая база однопереходного транзистора 1 соединена через второй резистор 6 с общей шиной 1 генератора. Генератор содержит также интегрирующую КС-цепь 8, включенную между шиной 3 питания и общей шиной 7, транзисторный ключ 9, выходы которого включены между выходом интегрирующей КС-цепи 8 и эмиттером одно- переходного транзистора 1. соответствует открытому состояниюключа 9. Это состояние будет поддерживаться до момента окончанияформирования выходных импульсов. Темсамым формируются выходные импульсы,длительность которых может бытьменьшей, равной и большей длительности синхроимпульсов. В этом режнме в генераторе формируются импульсные напряжения, частота которых может быть установлена равной частотесоответствующих импульсов в автоколебательном режиме (в отсутствиесинхроимпульсов). При этом в генераторе обеспечивается постоянствоскважности выходных импульсов в синхронизированном и автоколебательномрежимах. 2 ил. Между шиной 5 синхронизации иуправляющим входом транзисторногоключа 9 включен элемент 10 фиксацииуровня сигнала. Элемент 10 можетбыть выполнен на конденсаторе 11,диоде 12 и резисторе 13. Кроме того, в составе генератора имеютсяключевой элемент 14 и конденсатор 15.10 Ключевой элемент 14 выполнен набиполярном транзисторе 16 и-р-и-типапроводимости. Выход элемента 14 подключен к входу транзисторного ключа9, Вход элемента 14 соединен через 15 конденсатор 15 с первой базой однопереходного транзистора 1, точкасоединения которой с резистором 6является выходом генератора.Вход элемента 14 может быть под ключен непосредственно к первой базеоднопереходного транзистораТакоеподключение возможно в том случае,если в генераторе установлены элементы с параметрами, при которых 25 величина постоянного напряжения напервой базе однопереходного транзистора недостаточна для введения ключевого элемента в постоянно открытое состояние.30 Для разделения по постоянномутоку (по постоянным напряжениям)входа ключевого элемента 14 и первойбазы однопереходного транзистора 1,н3 143 между ними может быть подключен дополнительь разделительный элемент 15 (конденсатор или стабилитрон).Устройство работает следующим образом.Синхронизация генератора может осуществляться путем подачи на вторую базу однопереходного транзистора перепадов напряжения (коротких импуль сов), совпадающих с передними фронтами синхроимпульсов, поданных на вход элемента 10 фиксации. Для конкретной схемы (фиг.1) удобно подавать на элемент 10 фиксации синхроимпульсы с коллекторной нагрузки буферного импульсного усилителя на биполярном транзисторе (не показан). С этой же нагрузки через дифференцирующий конденсатор 4 импульсов подают на вторую базу однопереходного транзистора, При отсутствии синхронизирующих импульсов транзисторный ключ 9 постоянно открыт.В моменты времени, когда пилообразное напряжение (фиг.2 а) на выходе интегрирующей цепи 8 достигает порога включения однопереходного транзистора 1, последний переходит в проводящее состояние с малым сопротивлением перехода эмиттер - первая база. На первой и второй базах одно- переходного транзистора формируются парафазные импульсные напряжения (соответственно фиг.2 б,в). С подачей на генератор импульсов синхронизации (фиг.2 г) на элементе 10 фиксации в точке соединения элементов 11-13, формируется импульс- ное напряжение (фиг,2 е), которое является закрывающим (запирающим) для транзисторного ключа 9 в интервалы времени, соответствующие отсутствию синхроимпульсов на входе ,элемента 10. Во время действия (наличия на входе элемента 10) синхроимпульсов напряжение в указанной точке элемента 10 является открывающим для ключа 9. Во время закрытого состояния последнего генератор переходит в квазиждущий режим работы, при котором однопереходный транзистор не включается до тех пор, пока1035 Формула изобретения 40 45 50 Генератор прямоугольных импульсовпо авт.св. В 1213523, о т л и ч аю щ и й с я тем, что, с целью расширения области применения путемобеспечения, возможности генерациивыходных импульсов с длительностью,превышающей длительность синхроимпульсов, в него введен ключевойэлемент, выход которого соединен свходом транзисторного ключа, а вход -с первой базой однопереходного транзистора непосредственно или черездополнительный разделительный элемент,на генератор не поступает следующийсинхронизирующий импульс.Во время и после заднего фронта .5синхроимпульсов на элементе 10 формируется запирающее для ключа 9 напряжение. Но в этом же время ключе- .вой элемент 14 продолжает находиться во включенном состоянии, открытыйимпульсным напряжением, поступающимна его вход с первой базы транзистора 1, и на его выходе имеется потенциал, соответствующий открытомусостоянию ключа 9, Это состояниебудет поддерживаться до момента окончания формирования выходных импульсов. Тем самым формируются выходьеимпульсы (фиг.2 е,ж), длительностькоторых может быть меньше, равной ибольшей длительности синхроимпульсов.В этом режиме в генераторе формируются импульсные напряжения, частота которых может быть установлена 25 равной частоте соответствующих импульсов в автоколебательном режиме(при отсутствии синхроимпульсов),При этом в генераторе обеспечиваетсяпостоянство скважности выходныхимпульсов в синхронизированном иавтоколебательном режимах.Применение генератора прямоугольных импульсов расширяет функциональные возможности путем получения выходных импульсов с длительностью, 35не зависящей от длительности синхроимпульсов.431035 Составитель Н.ФерапонТехред Л.Олийнык в едактор И.Касар Заказ 5351 55 Подитета ССткрытийнаб., д сно ого ний 30 а кое предприятие, г. Ужгород, уп. Проектная, 4 аФи Прои твенно-п Тираж 929 ИИПИ Государствен по делам изобре 5, Москва, Ж, орректор М.Максимишинец
