Индикатор каплесодержания

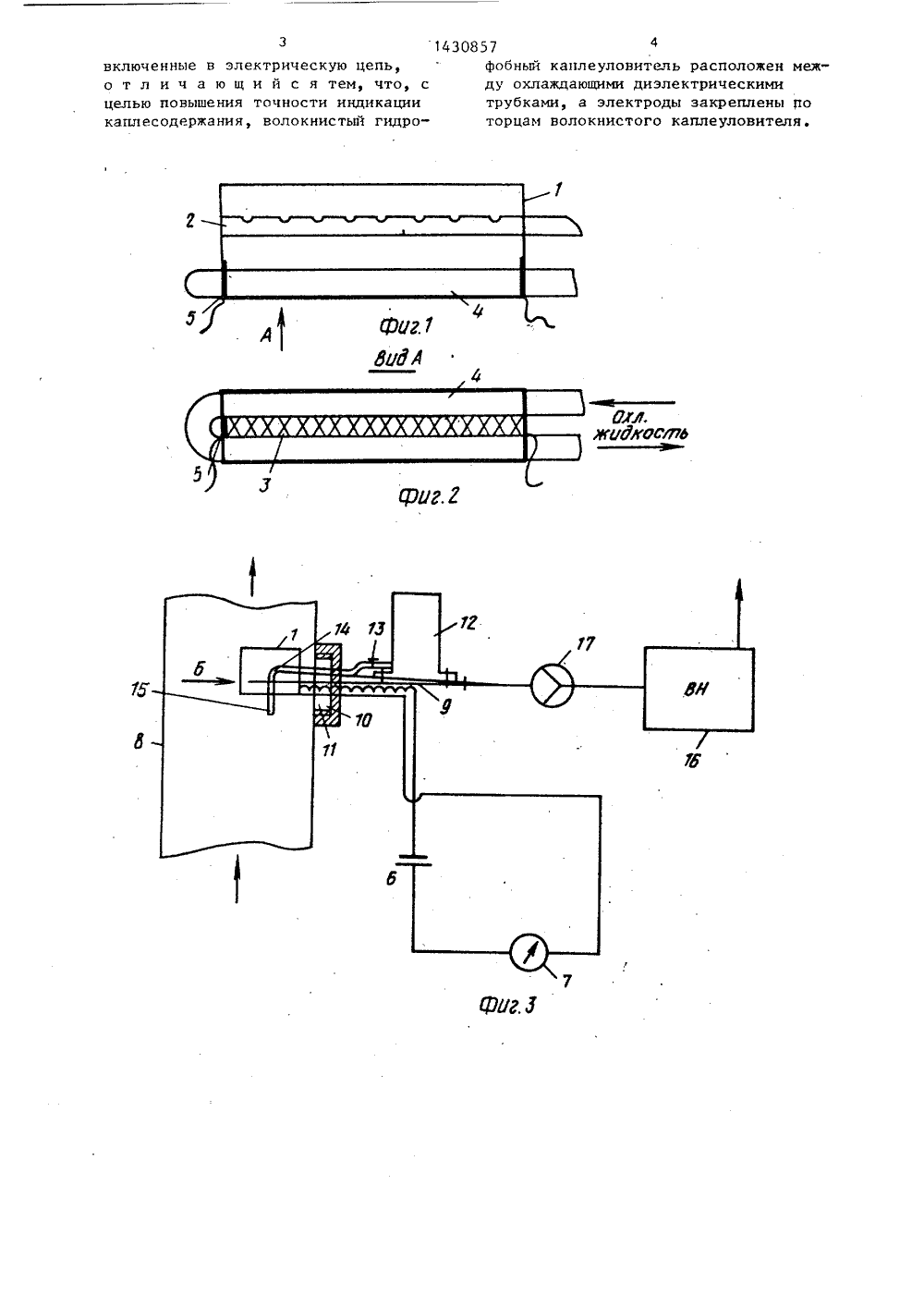

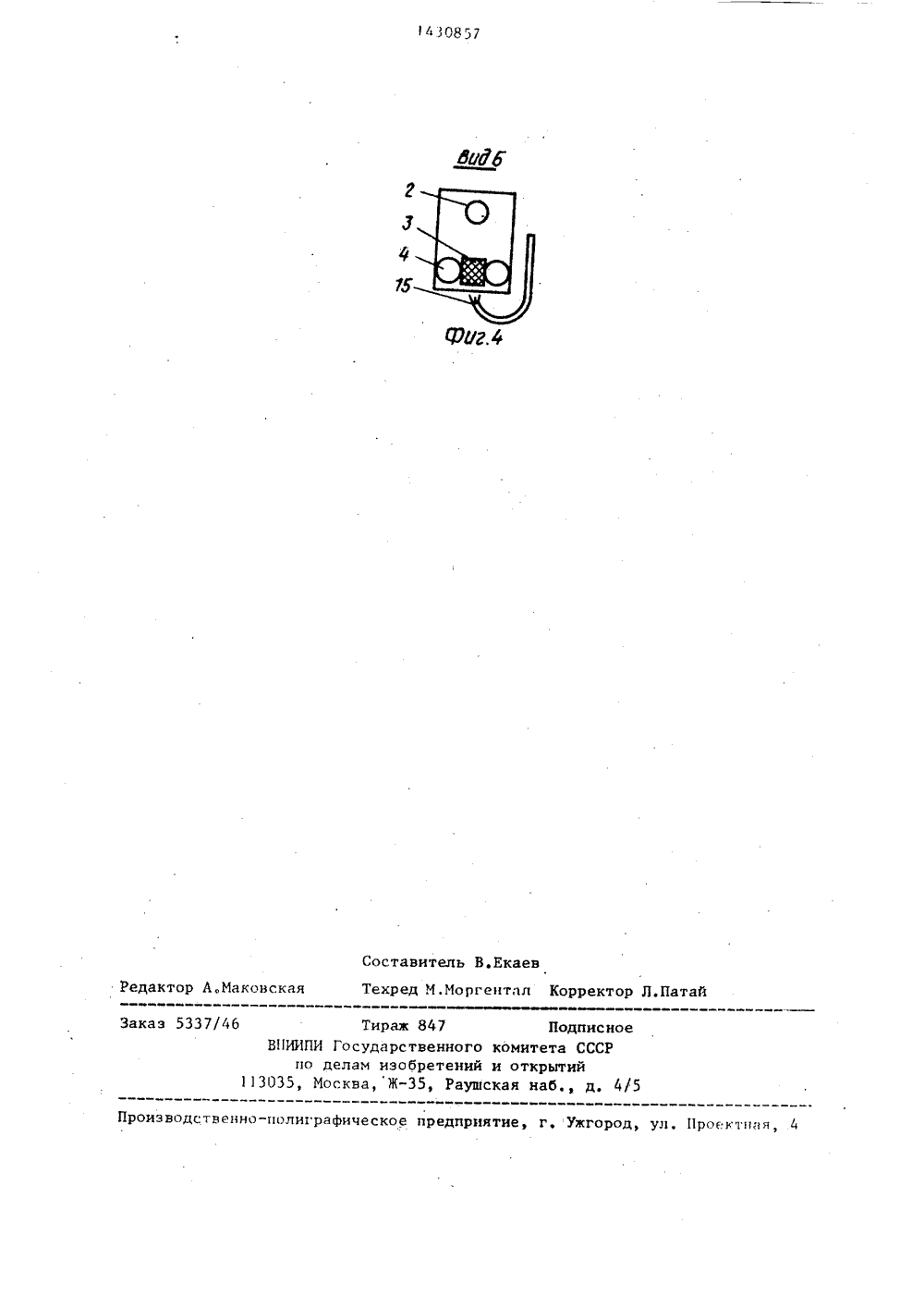

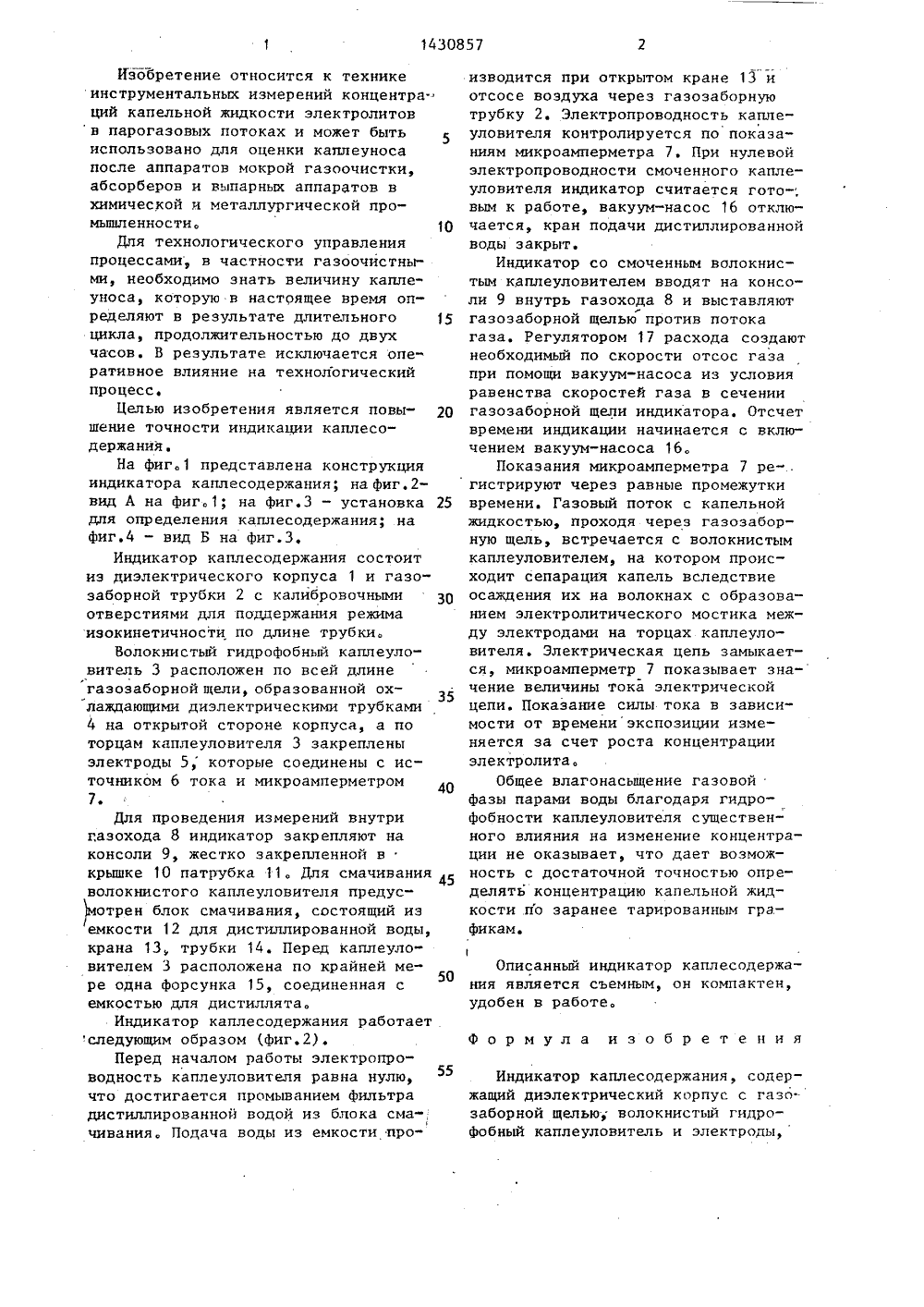

(51)4 С 01 Б 27/06 ОПИСАНИЕ ИЗОБРЕТЕНИЯс,4СОЮЗ СОВЕТСНИХ-- СОЦИАЛИСТИЧЕСНИХЖ.,";= РЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРВ 742767, кл. С 01 И 27/06, 1980.Авторское свидетельство СССРР 190625, кл. С 01 И 27/06, 1966.(57) Изобретение относится к техникеинструментальных измерений концентраций капельной жидкости в потокегаза и может быть применено в различных отраслях народного хозяйства для оценки каплеуноса после аппаратов мокрой газоочистки и после вьгпарных аппаратов. Целью изобретенияявляется повышение точности индикации каплесодержания при помощи индикатора повышенной точности и экспрессности. Индикатор каплесодержания имеет диэлектрический корпус икаплеуловитель из волокнистого гидрофобного материала, который улавливает только капли жидкости, создаваяпо всей длине газозаборной щели электрический мостик. Каплеприемник посредством двух электродов подсоединенк источнику тока и измерительномуустройству силы тока. Посредствомтарировочных графиков определяюткаплесодержание. 4 ил.5 10 15 20 25 30 35 40 45 55 Изобретение относится к техникеинструментальных измерений концентраций капельной жидкости электролитовв парогазовых потоках и может бытьиспользовано для оценки каплеуносапосле аппаратов мокрой газоочистки,абсорберов и выпарных аппаратов вхимической и металлургической промышленности.Для технологического управленияпроцессами, в частности газоочистными, необходимо знать величину каплеуноса, которую в настоящее время определяют в результате длительногоцикла, продолжительностью до двухчасов. В результате исключается оперативное влияние на технологическийпроцесс.Целью изобретения является повышение точности индикации каплесодержания.На фиг.1 представлена конструкцияиндикатора каплесодержания; на фиг. 2 вид А на фиг.1; на фиг.З - установкадля определения каплесодержания; нафиг.4 - вид Б на фиг.З,Индикатор каплесодержания состоитиз диэлектрического корпуса 1 и газозаборной трубки 2 с калибровочнымиотверстиями для поддержания режимаизокинетичности по длине трубки.Волокнистый гидрофобный каплеуловитель 3 расположен по всей длинегазозаборной щели, образованной охлаждающими диэлектрическими трубками4 на открытой стороне корпуса, а поторцам каплеуловителя 3 закрепленыэлектроды 5; которые соединены с источником 6 тока и микроамперметром7.Для проведения измерений внутригазохода 8 индикатор закрепляют наконсоли 9, жестко закрепленной вкрышке 10 патрубка 11. Для смачиванияволокнистого каплеуловителя предусотрен блок смачивания, состоящий иземкости 12 для дистиллированной воды,крана 13 трубки 14. Перед каплеуловителем 3 расположена по крайней мере одна форсунка 15, соединенная семкостью для дистиллята.Индикатор каплесодержания работаетследующим образом фиг.2).Перед началом работы электропроводность каплеуловителя равна нулю,что достигается промыванием фильтрадистиллированной водой из блока сма-,чивания. Подача воды из емкости про" изводится при открытом кране 13 и отсосе воздуха через газозаборную трубку 2. Электропроводность капле- уловителя контролируется по показаниям микроамперметра 7. При нулевой электрапроводности смоченного капле- уловителя индикатор считается гото-; вым к работе, вакуум-насос 16 отключается, кран подачи дистиллированной воды закрыт.Индикатор со смоченным волокнистым каплеуловителем вводят на консоли 9 внутрь газохода 8 и выставляютгазозаборной щелью против потока газа. Регулятором 17 расхода создают необходимый по скорости отсос газа при помощи вакуум-насоса из условия равенства скоростей газа в сечении газозаборной щели индикатора. Отсчет времени индикации начинается с включением вакуум-насоса 1 б.Показания микроамперметра 7 ре- . гистрируют через равные промежутки времени. Газовый поток с капельнойжидкостью, проходя через газозаборную щель, встречается с волокнистым каплеуловителем, на котором происходит сепарация капель вследствие осаждения их на волокнах с образованием электролитического мостика между электродами на торцах каплеуловителя. Электрическая цепь замыкается, микроамперметр 7 показывает значение величины тока электрической цепи. Показание силы тока в зависимости от времениэкспозиции изменяется за счет роста концентрации электролита.Общее влагонасыщение газовой фазы парами воды благодаря гидрофобности каплеуловителя существенного влияния на изменение концентрации не оказывает, что дает возможность с достаточной точностью определять концентрацию капельной жидкости по заранее тарированным гра - фикам.Описанный индикатор каплесодержания является съемным, он компактен, удобен в работе.Формула изобретенияИндикатор каплесодержания, содержащий диэлектрический корпус с газо заборной щелью; волокнистый гидрофобный каплеуловитель и электроды, включенные в электрическую цепь,о т л и ч а ю щ и й с я тем, что, сцелью повышения точности индикациикаплесодержания, волокнистьп гидро 14308574фобный каплеуловитель расположен между охлаждающими диэлектрическими трубками, а электроды закреплены по торцам волокнистого каплеуловителя.1/ 08 г 7 Составитель В.ЕкаевТехред М.Моргецтпл Корректор Л.Патай едактор А.Маковска Заказ 5337/4 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Тираж 847 В 11 ИИПИ Государственного к по делам изобретений и 113035, Москва, Ж, РаушскПодписное митета СССР открытий я наб., д. 4/5
