Преобразователь равномерного вращения в неравномерное

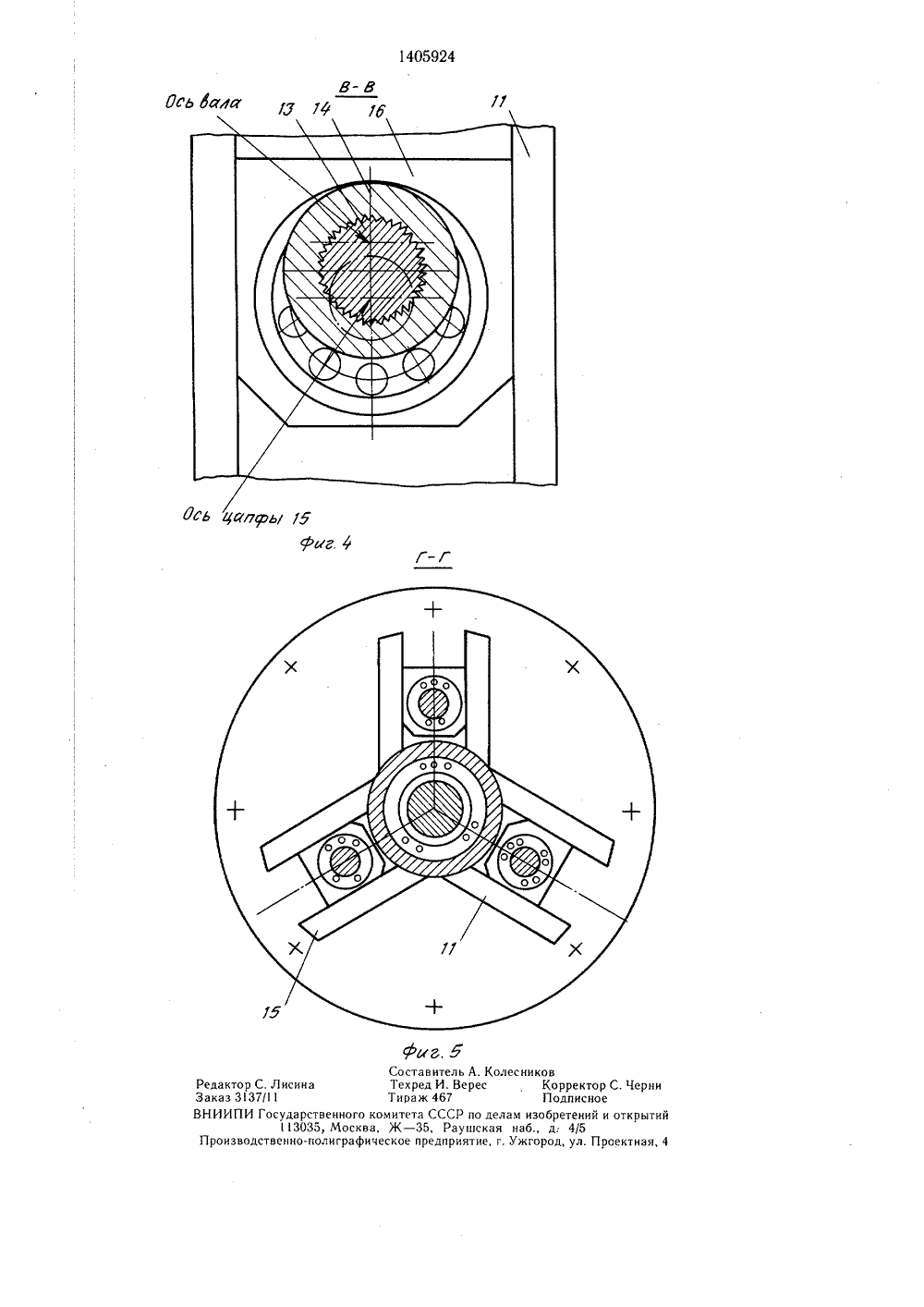

(19 4 В 21 В 21 04 0 ПИСДНИЕ ИЗОБЕктьК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ лодной прокатки труб. Целью изобретения является повышение производительности. Преобразователь содержит корпус 1, установленный в нем ведомый вал 2 с кулисой 3. В радиальных пазах кулисы размещены ползуны 4, соединенные с кривошипом 5 сателлита 6. На ведущий вал 7 жестко насажена шестерня 8, центральное солнечное колесо 9 и свободное колесо 10 с кулисой 1 и внутренней нарезкой. Преобразователь имеет привод качания, образованный через жестко насаженную шестерню ведомыми шестернями 2, которые насажены на вал, имеющий шлицевой шип 13, выполненный эксцентрично. На шип насажена кривошипная втулка 4 со шлицевым отверстием, которая несет дополнительный ползун 16, размещенный в радиальном пазу кулисы. 5 ил. 16 15 14 1 З 1 фДь ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Уральский политехнический институт им, С. М, Кирова(56) Гриншпун М. И., Соколовский Б. И, Станы холодной прокатки труб. М.: Машиностроение, 1967, с. 239.Патент ГДР80180, кл. 7 а 35/12, 1971.(54) ПРЕОБРАЗОВАТЕЛЬ РАВНОМЕРНОГО ВРАЩЕНИЯ В НЕРАВНОМЕРНОЕ (57) Изобретение относится к прокатному оборудованию и касается преобразователя равномерного вращения в неравномерное механизма подачи и поворота станов хо 1405924 А 1Изобретение относится к периодической прокатке труб и касается усовершенствования механизмов подачи и поворота станов холодной прокатки труб (ХПТ).Цель изобретения - повышение производительности.На фиг. 1 схематически показан предлагаемый преобразователь равномерного вращения в неравномерное; на фиг. 2 разрез А - А на фиг. 1 (ползуны в радиальных пазах кулисы); на фиг. 3 - разрез Б - Б на фиг, 1; на фиг. 4 - разрез В - В на фиг. 1 (шлицевой шип, расположенный эксцентрично по отношению к оси вала, на котором при помощи шлицевого соединения насажена кривошипная втулка); на фиг. 5 - разрез Г - Г - на фиг. 1 (ползуны, вставленные в радиальные пазы дополнительной кулисы),Устройство содержит корпус 1, установленный в нем ведомый вал 2 с кулисой 3, в радиальных пазах которой размещены ползуны 4, соединенные с кривошипом 5 сателлита 6. На ведущий вал 7 жестко насажены шестерня 8, центральное солнечное колесо 9, свободное колесо 1 О с кулисой 11 и внутренней нарезкой. Устройство имеет привод качания, образованный через жестко насаженную шестерню ведомыми шестернями 12, которые насажены на вал, имеющий шлицевой шип 13, выполненный эксцентрично. На шлицевой шип насажена кривошипная втулка 14 со щлицевым отверстием, которая имеет эксцентричную цапфу 15 под ползун 16, размещенный в радиальном пазу кулисы,Устройство работает следующим образом.При работе устройства от ведущего вала 7 равномерное вращение передается центральному солнечному колесу 9, которое приводит во вращение сателлиты 6, находящиеся одновременно в зацеплении с внутренней нарезкой свободно сидящего колеса 10, При этом кривошипы 5 совершают движение по циклоидной траектории, которое через ползуны 4 в кулису 3 передается ведомому валу 2 устройства, совершающему неравномерное вращение в одном направлении. Одновременно с этим равномерное вращение от ведущего вала 7 через жестко насаженную на него шестерню 8 привода качания, ведомые шестерни 12 передается на ведомые валы, имеющие шлицевой шип 13, при этом кривошипная со шлицевым отверстием втулка 14 совершает движение по круговой траектории, которое при помощи ползунов 16, сидящих на цапфах 5, передается дополнительной кулисе 11, совершающей качательные движения совместно со свободно сидящим колесом 10 с внутренней нарезкой. Таким образом, качательное движение свободно сидящего колеса 10 суммируется с неравномерным движением кулисы 3, влияя на общий закон движения ведомого вала 2 устройства. При этом полный цикл качания дополнительной кулисы 3 по продолжительности равен времени полного оборота сателлита 6 относительно не О подвижного корпуса 1 устройства. Амплитуда качания дополнительной кулисы 3 определяется эксцентриситетом шлицевого шипа 13 кривошипной со шлицевым отверстием втулки относительно оси вала привода качания. При этом величину эксцентриситета шипа кривошипной втулки устанавливают по величине от нуля до наибольшего значения, равного е -, установочным поворотом кривошипной втулки,Возможность изменения эксцентриситета 20 в приводе качания свободно сидящего колеса с внутренней нарезкой позволяет регулировать закон движения выходного вала устройства, изменяя таким образом соотношение между временем обжатия и свободного перемещения заготовки в цикле прокатки, в результате чего возможно увеличение разовых подач, что увеличивает производительность стана ХПТ в целом. Формула изобретения30Преобразователь равномерного вращения в неравномерное, содержащий корпус, установленный в нем ведомый вал с кулисой, в радиальном пазу которой размещен ползун, сателлит с кривошипом, соединенным З 5 с ползуном, установленный соосно ведомомуведущий вал с жестко насаженными шестерней, центральным солнечным колесом и свободно сидящим колесом с кулисой и внут ренней нарезкой, взаимодействующим с сателлитом и имеющим привод качания от 40 взаимодействующей с жестко насаженнойшестерней ведомой шестерни, связанной с дополнительным ползуном, размещенным в радиальном пазу кулисы, отличающийся тем, что, с целью повышения производительности, связь ведомой шестерни с дополнительным ползуном выполнена в виде несущей ползун эксцентричной цапфы, закрепленной на кривошипной втулке со шлицевым отверстием, под которое выполнен шлицевой шип, расположенный эксцентрично на 50 конце вала ведомой шестерни, при этомпередаточное число от ведомой шестерни к сателлиту равно единице.1405924 В-В Г-Г Редактор С. ЛисинаЗаказ 3137/11ВНИИПИ Государственного к113035, МоскваГ 1 роизводственно-полиграфи фиг,СоставительТехред И. В Тираж 467 митета СССР Ж - 35, Рау ское предпри А. Колесниковрес Корректор С. ЧерниПодписноепо делам изобретений и открытийшская наб., д. 4/5тие, г. Ужгород, ул. Проектная, 4
