Формирователь импульсов

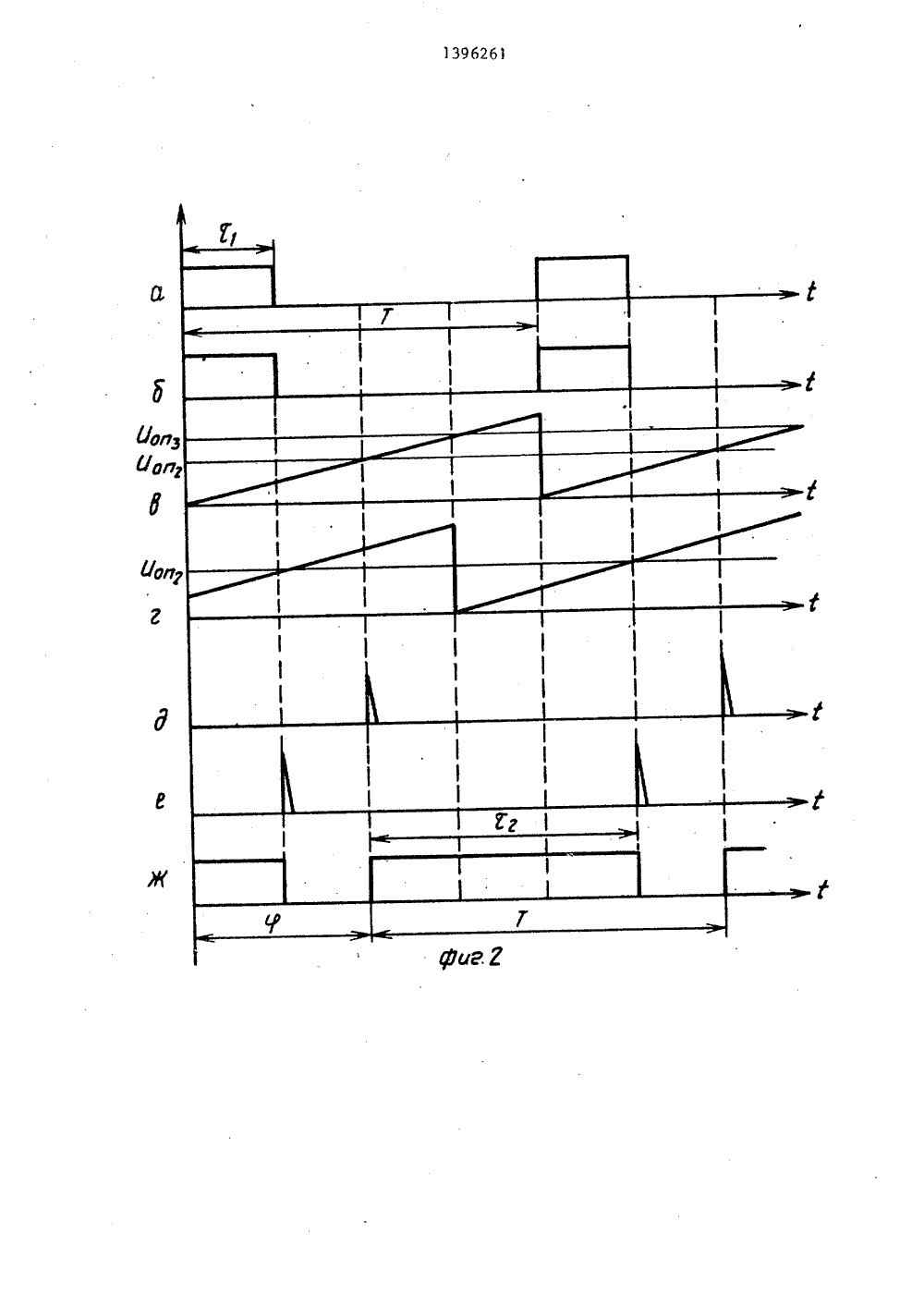

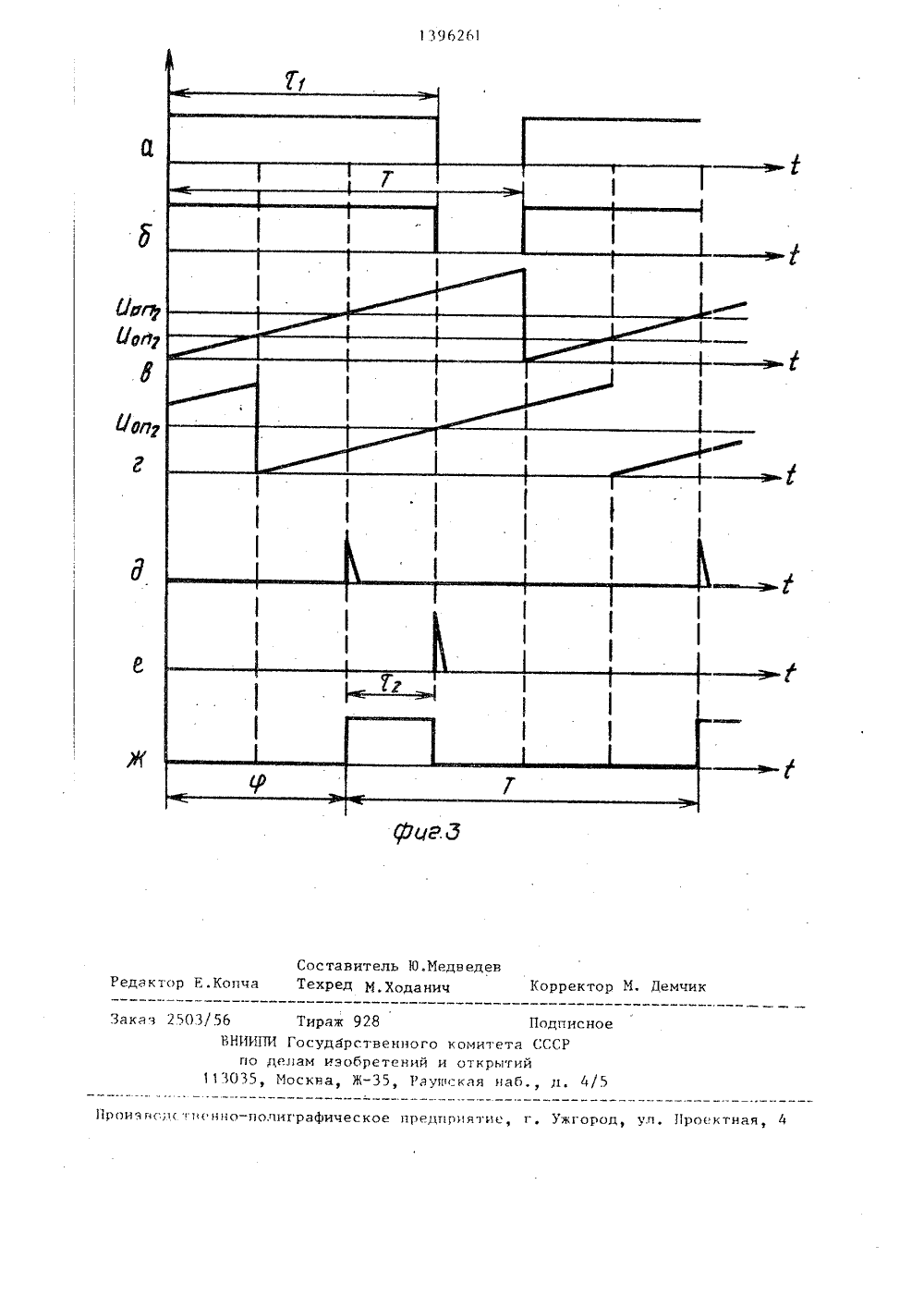

(19) (11) 03 51 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ОПИСАН ЗОБРЕТЕНИЯ ЕЛЬСТВУ(56) Авторское свидетельство СВ 1358076, кл. Н 03 К 5/04, 31(57) Изобретение может использоваться для формирования импульсных сигнал,лов с регулируемыми скважностью ифазовым сдвигом и обеспечивает упрощение формирователя импульсов (ФИ).ФИ содержит усилитель-ограничитель 1,два канала обработки сигнала, состоящих из интегратора 5(6), компаратора 7(8) и дифференцирующей цепи13(14), блоки сброса (БС) 3,4, компаратор 9, источник 10 постоянногоопорного напряжения, источники 11,12 управляющего напряжения и КЯССР.05.85. АВТОРСКОМУ СВИ Ф триггер 15. Интеграторы 5,6 интегрируют напряжение источника 10 и формируют пилообразное напряжениеПри совпадении напряжения интегратора 5 с напряжением источника 12 по импульсу компаратора 9 БС 4 осуществляет сброс интегратора 6. Интегратор 5 сбрасывается сигналом БС 3, который формируется по переднему фронту им пульса усилителя-ограничителя 1. При совпадении напряжений интеграторов 5, 6 с напряжением источника 11 соотв. компараторы формируют импульсы, по одному из которых КЯ-триггер 15 устанавливается в "1", а по другому - в "0". Фазовый сдвиг выходных импульсов ФИ, формируемых КЯ-триггером 15, регулируется изменением напряжения источника 11. Их скважность регулируется независимо от изменения напряжения источника 12. 3 ил.Изобретение относится к радиотехнике и может быть использовано дгяформирования импульсных сигналов срегулируемыми скважностью и фазовымсдвигом.Целью изобретения является упрощение формирователя импульсов.На фиг. 1 изображена функциональная электрическая схема формирователя импульсов; на Фиг. 2 и 3 - временные диаграммы, поясняющие его работу,Формирователь импульсов содержитусилитель-ограничитель 1, инвертор 152, блоки 3 и 4 сброса, интеграторы5 и б, компараторы- 9, источник10 постоянного опорного напряжения,первый 11 и второй 12 источники управляющего напряжения, дифференцирую щие цепи 13 и 14 и КБ-триггер 15.формирователь импульсов работаетследующим образом,Импульсы напряжения прямоугольнойформы, поступающие на вход управляемого фазовращателя, преобразуютсяусилителем-органичителем 1 в импульсы такой же формы с Фиксированнымзначением амплитуды импульса (фиг.2 а,б;3 а,б). Из переднего фронта 30импульсного сигнала блоком 3 сбросаФормируется сигнал сброса интегратора 5, напряжение на выходе которогоимеет пилообразную форму (фиг. 2 в,Зв). Сигнал с выхода интегратора 5подается на входы компараторов 7 и9. На выходе компаратора 9 в моментсовпадения пилообразного. напряженияс.напряжением второго источника 12управляющего напряжения, формируются импульсы, которые подаются навход инвертора 2, а далее на второйблок 4 сброса, который формируетсигнал сброса второго интегратора б.При этом на выходе интеграторов 5 и 45б формируются пилообразные напряжения, так как в моменты между поступлением сигналов сброса интеграторы5 и б осуществляют интегрированиенапряжения источника 10 опорногонапряжения (фиг. 2 г, Зг). Пилообразные напряжения с выходов интеграторов 5 и 6 сравниваются на компараторах 7 и 8 соответственно с напряжением истопшика 11 управляющего напряжения. В моменты совпадения пилообразных напряжений с напряжением источника 11 управляющего напряжения на выходе компараторов 7 и 8 формируются импульсы, по переднему фронту которых дифференцирущцие цепи 13 и 14 формируют импульсы установки КБ-триггера 15 (фиг. 2 д,е; Зд,е), при этом КБ-триггер 15 одним импульсом устанавливается в "1", а второй сбрасывается в "О" (фиг. 2 ж,Зж), и на выходе КБ-триггера 15 формируются импульсы.Формирователь импульсов формирует импульсы, фазовый сдвиг которых регулируется изменением напряжения источника 11 управляющего напряжения при независимой регулировке скважности выходных импульсов изменением источника 12 управляющего напряжения.Формула изобретенияФормирователь импульсов, содержащий усилитель-оГраничитель, вход которого является входом формирователя импульсов, а выход подключен к входу первого блока сброса, и два канала обработки сигнала, каждый из которых выполнен в виде последовательно соединенных интегратора, компаратора и дифференцирующей цепи, вторые входы компараторов подключены к источнику управляющего напряжения, входы интеграторов - к источнику постоянного опорного напряжения, второй блок сброса, причем выходы первого и второго блоков сброса соединены с управляющими входами интеграторов первого и второго каналов обработки сигнала соответственно, выходы дифференцирующих цепей первого и втордго каналов обработки сигнала подключены соответственно к К- и Б-входам КБ-триггера, третий компаратор, первый вход которого подключен к второму источнику управляющего напряжения, инвертор, отличающийся тем, что, с целью упрощения устройства, второй вход компаратора подключен к выходу интегратора первого канала обработки сигнала, инвертор включен между выходом третьего компаратоэа и входом второго блока сброса.Заказ 250:3 928ственнбретенЖ - 35,ауиская наб., д, 4/5 но-полиграфическое предприятие г, Ужгород, ул. Проектная,1 роиа в( нс тн( б Тираж ВНИИПИ Государпо делам иэо 3035, Москва,Подпиого комитета СССРй и открытий
