Вычитающий декадный счетчик для семисегментных индикаторов

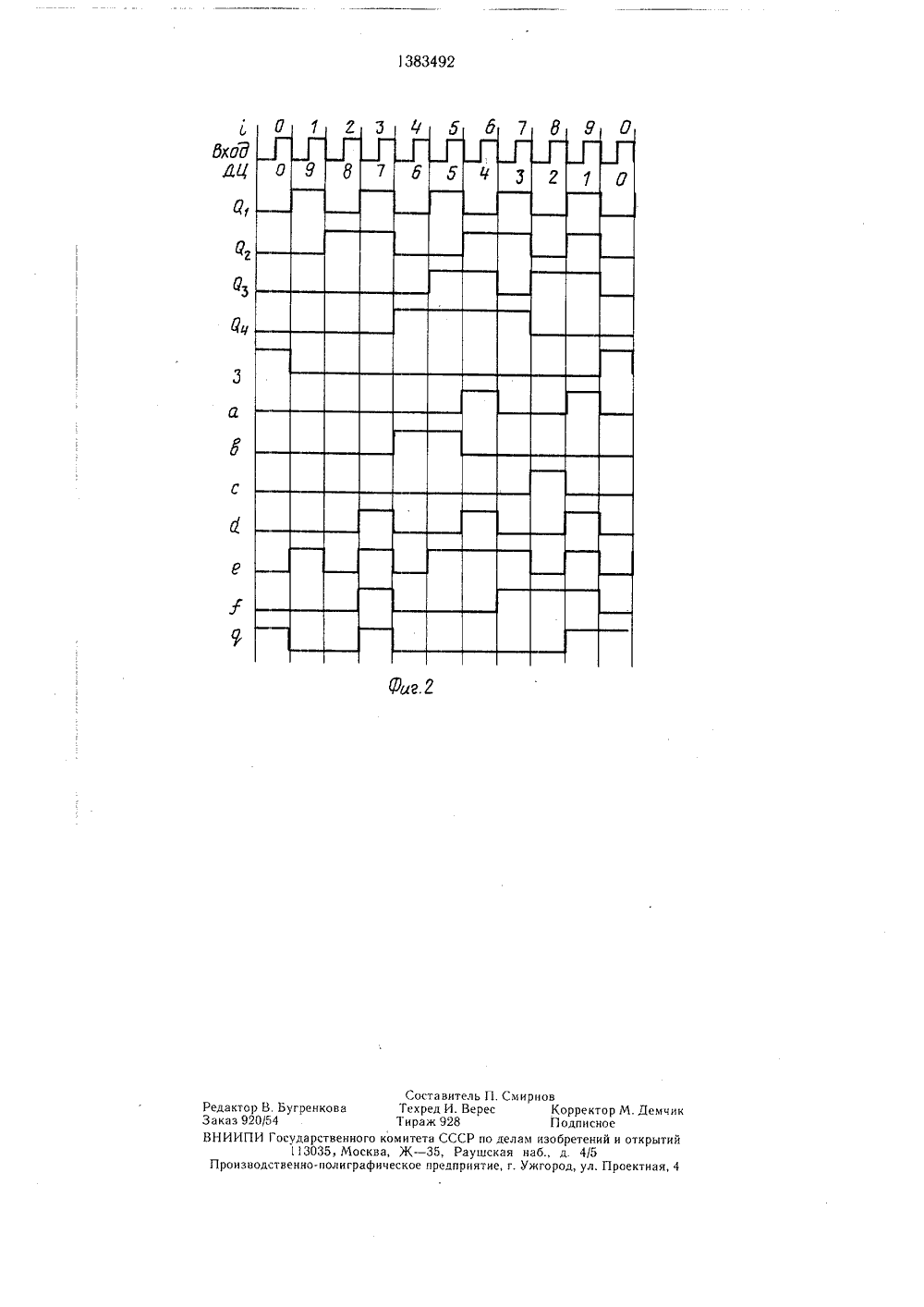

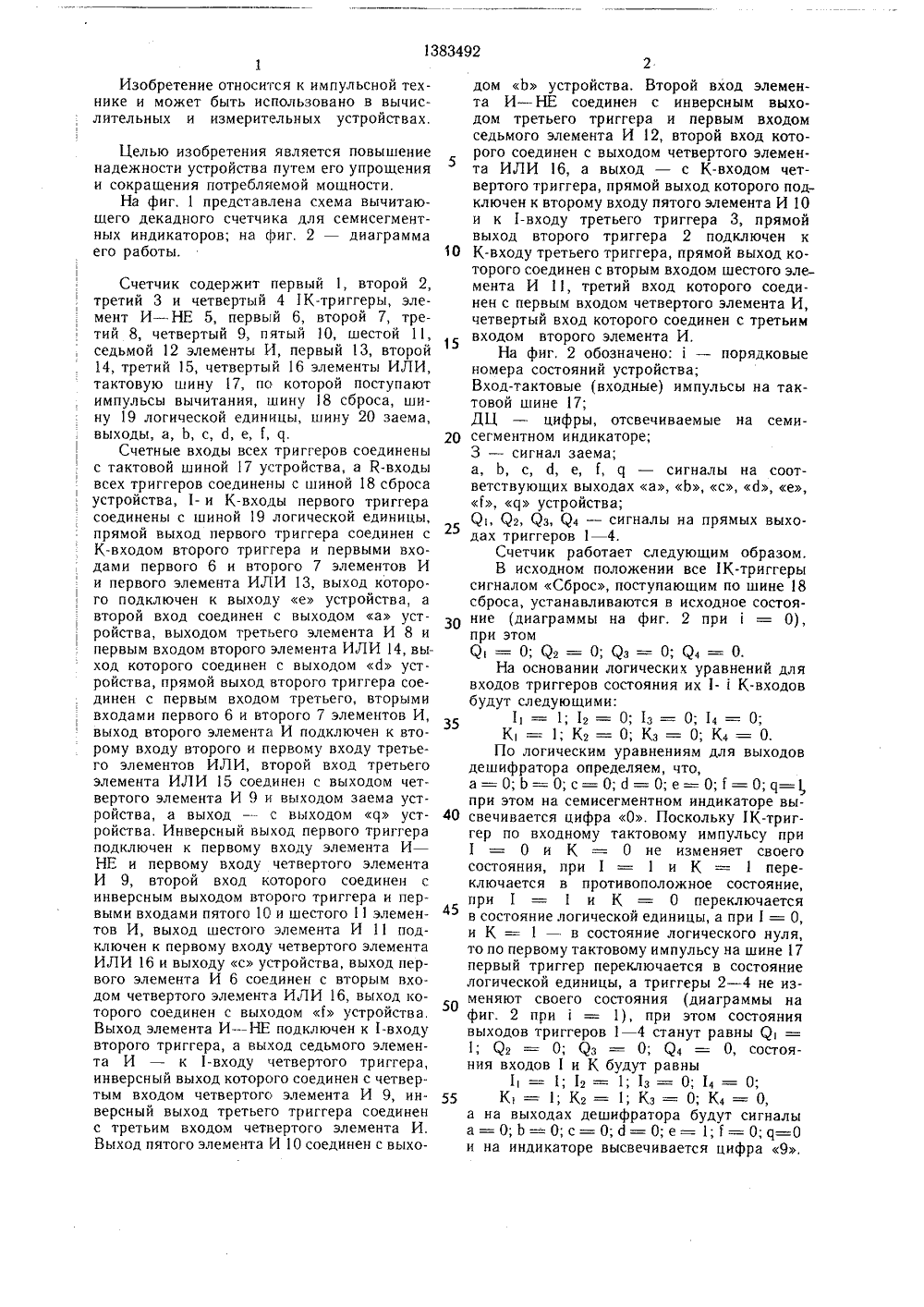

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК114 НОЗ К 2 СУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ РЕТЕНИЯ ПИСАНИЕ К АВТОРС Ю 11 и В. И. но ральным м Тарабрина. с, 5 - 203. СССР , 1985. по интед. Т. В.с. 710, рительство 3 К 23/2(54) ВЫЧИТАЮШИЙ ДЕКАДНЫЙ ЧЕТЧИК ДЛЯ СЕМИСЕГМЕНТНЫХ ИНДИКАТОРОВ(57) Изобретение относится к области импульсной техники и может быть использовано в вычислительных и измерительных устройствах. Вычитающий декадный счетчик для семисегментных индикаторов содержит 1 К-триггеры 1 - 4, элемент И - НЕ 5, элементы И 6 - 12, элементы ИЛИ 13 - 16, тактовую шину 17, по которой поступают импульсы вычитания, шину 18 сброса, шину 19 логической единицы, шину 20 заема, Вычитаюший декадный счетчик имеет повышенную надежность, 2 ил., 1 табл,10 15 20 25 1Изобретение относится к импульсной технике и может быть использовано в вычислительных и измерительных устройствах. Целью изобретения является повышение надежности устройства путем его упрощения и сокращения потребляемой мощности.На фиг, 1 представлена схема вычитаю- щего декадного счетчика для семисегментных индикаторов; на фиг, 2 - диаграмма его работы. Счетчик содержит первый 1, второй 2, третий 3 и четвертый 4 1 К-триггеры, элемент И - НЕ 5, первый 6, второй 7, третий 8, четвертый 9, и ятый 10, шестой 11, седьмой 12 элементы И, первый 13, второй 14, третий 15, четвертый 16 элементы ИЛИ, тактовую шину 17, по которой поступают импульсы вычитания, шину 18 сброса, шину 19 логической единицы, шину 20 заема, выходы, а, Ь, с, д, е, 1, с 1.Счетные входы всех триггеров соединены с тактовой шиной 17 устройства, а К-входы всех триггеров соединены с шиной 18 сброса устройства, 1- и К-входы первого триггера соединены с шиной 19 логической единицы, прямой выход первого триггера соединен с К-входом второго триггера и первыми входами первого 6 и второго 7 элементов И и первого элемента ИЛИ 13, выход которого подключен к выходу е устройства, а второй вход соединен с выходом а устройства, выходом третьего элемента И 8 и первым входом второго элемента ИЛИ 14, выход которого соединен с выходом д устройства, прямой выход второго триггера соединен с первым входом третьего, вторыми входами первого 6 и второго элементов И, выход второго элемента И подключен к второму входу второго и первому входу третьего элементов ИЛИ, второй вход третьего элемента ИЛИ 15 соединен с выходом четвертого элемента И 9 и выходом заема устройства, а выход -- с выходом с устройства, Инверсный выход первого триггера подключен к первому входу элемента И - НЕ и первому входу четвертого элемента И 9, второй вход которого соединен с инверсным выходом второго триггера и первыми входами пятого 10 и шестого 11 элементов И, выход шестого элемента И 11 подключен к первому входу четвертого элемента ИЛИ 16 и выходу с устройства, выход первого элемента И 6 соединен с вторым входом четвертого элемента ИЛИ 16, выход которого соединен с выходом 1 устройства, Выход элемента И - НЕ подключен к 1-входу второго триггера, а выход седьмого элемента И - к 1-входу четвертого триггера, инверсный выход которого соединен с четвертым входом четвертого элемента И 9, инверсный выход третьего триггера соединен с третьим входом четвертого элемента И. Выход пятого элемента И 10 соединен с выхо 30 35 40 45 50 55 дом Ь устройства. Второй вход элемента И - НЕ соединен с инверсным выходом третьего триггера и первым входом седьмого элемента И 12, второй вход которого соединен с выходом четвертого элемента ИЛИ 16, а выход - с К-входом четвертого триггера, прямой выход которого подключен к второму входу пятого элемента И 10 и к 1-входу третьего триггера 3, прямой выход второго триггера 2 подключен к К-входу третьего триггера, прямой выход которого соединен с вторым входом шестого эле мента И 11, третий вход которого соединен с первым входом четвертого элемента И, четвертый вход которого соединен с третьим входом второго элемента И.На фиг, 2 обозначено:- порядковые номера состояний устройства;Вход-тактовые (входные) импульсы на тактовой шине 17;ДЦ - цифры, отсвечиваемые на семисегментном индикаторе;3 - сигнал заема;а, Ь, с, д, е, 1, с - сигналы на соответствующих выходах а, Ь, с, д, е, , с устройства;Я 1, Я 2, Яз, Я 4 - сигналы на прямых выходах триггеров 1 - 4.Счетчик работает следующим образом, В исходном положении все 1 К-триггеры сигналом Сброс, поступающим по шине 18 сброса, устанавливаются в исходное состояние (диаграммы на фиг. 2 при= 0),при этомЯ = О, Я 2 = О Яз = 0; Я 4 = О.На основании логических уравнений длявходов триггеров состояния их 1-К-входовбудут следующими:11 = 1 12 = О, 1 з = 0 14 - О,К = 1, К 2 = 0; Кз = О, К 4 = О.По логическим уравнениям для выходовдешифратора определяем, что,а = 0; Ь = 0; с = 0; с = 0; е = 0; 1 = 0; ц= 1при этом на семисегментном индикаторе высвечивается цифра 0, Поскольку 1 К-триггер по входному тактовому импульсу при1 = 0 и К = 0 не изменяет своегосостояния, при 1 = 1 и К = 1 переключается в противоположное состояние,при 1 = 1 и К = 0 переключаетсяв состояние логической единицы, а при 1 = О,и К = 1 - в состояние логического нуля,то по первому тактовому импульсу на шине 17первый триггер переключается в состояниелогической единицы, а триггеры 2 - 4 не изменяют своего состояния (диаграммы нафиг. 2 при= 1), при этом состояниявыходов триггеров 1 - 4 станут равны Я =1, Я 2 = О, Яз = О, Я 4 = О, сОстОяния входов 1 и К будут равны1 =- 1; 12 = 1; 1 з = 0; 14 = 0;К = 1 К 2 1 Кз 0 К 4 - 0а на выходах дешифратора будут сигналыа =0; Ъ = 0; С=О; 4 = 0; е = 1;1= О;41=0и на индикаторе высвечивается цифра 9,О О О О О О О О О О г О З О 4 О 5 О 6 ОО 8 О 9 О О О. ОО О О О О О О О О О О О О О О О О О О О .О О О О О О По второму тактовому импульсу (диаграммы на фиг. 2 при 1 = 2) состояния выходов и входов станут равны Я = 0; Я =1 з Яз - О Я 4 01 11 - 11 12 = 0 13 = 01 14 = О; К = 1; К 2 = О; Кз = 1; К 4 -- 0; а = О Ь = 0; с = О; д = О; е = 0; 1 = 0;с 1 = 0 и на индикаторе высвечивается цифра 8.Анализируя и далее таким же образом работу предлагаемого декадного вычитающего счетчика, получаем все значения сигналов (логических функций) на выходах триггеров счетчика и дешифратора (диаграммы на фиг. 2) при всех 1, которые приведены в таблице. Далее работа счетчика повторяется,Формула изобретенияВычитающий декадный счетчик для семисегментных индикаторов, содержащий четыре 1 К-триггера, семь элементов И, четыре элемента ИЛИ, элемент И - НЕ и выходы а, Ь, с, д, е, 1, 41 для подключения соответствующих элементов семисегментного индикатора, счетные входы всех триггеров соединены с тактовой шиной устройства, а К-входы всех триггеров соединены с шиной сброса устройства, 1- и К-входы первого триггера соединены с шиной логической единицы, прямой выход первого триггера соединен с К-входом второго триггера и первыми входами первого и второго элементов И и первого элемента ИЛИ, выход которого подключен к выходу еустройства, а второй вход соединен с выходом а устройства, выходом третьего элемента И и первым входом второго элемента ИЛИ, выход которого соединен с выходом Ь устройства, прямой выход второго триггера соединен с первым входом третьего, вторыми входами первого и второго элементов И, выход второго элемента И подключен к второму входу второго и первому входу третьего элементов ИЛИ, второй вход третьего элемента ИЛИ соединен с выходом четвертого элемента И и выходом заема устройства, а выход - с выходом с 1 устройства, инверсный выход первого триггера подключен к первому входу элемента И - НЕ и первому входу четвертого элемента И, второй вход которого соединен с инверсным выходом второго триггера и первыми входами пятого и 10 шестого элементов И, выход шестого элемента И подключен к первому входу четвертого элемента ИЛИ и выходу с устройства, выход первого элемента И соединен с вторым входом четвертого элемента ИЛИ, выход которого соединен с выходом 1 устройства, выход элемента Ив НЕ подключен к 1-входу второго триггера, а выход седьмого элемента И- к 1-входу четвертого триггера, инверсный выход которого соединен с четвертым входом четвертого элемента И, инверс ный выход третьего триггера соединен стретьим входом четвертого элемента И, выход пятого элемента И соединен с выходом Ь устройства, отличающийся тем, что, с целью повышения надежности устройства путем его упрощения и сокращения потребляемой мощности, второй вход элемента И - НЕ соединен с инверсным выходом третьего триггера и первым входом седьмого элемента И, второй вход которого соединен с выходом четвертого элемента ИЛИ, а выход - с К-входом четвертого триггера, прямой выход которого подключен к второму входу пятого элемента И и 1-входу третьего триггера, прямой выход второго триггера подключен к К-входу третьего триггера, прямой выход которого соединен с вторыми входами третьего и шестого элементов И, третий вход шестого элемента И соединен с первым входом четвертого элемента И, четвертый вход которого соединен с третьим входом второго элемента И.. Демчик Редактор В. БугренковаЗаказ 920/54ВНИИПИ Государственног113035, МоскПроизводственно-полиграф Составитель П. Смирнов Техред И. Верес КоТираж 928 По комитета СССР по делам изобр ва, Ж - 35, Раушская наб., д ическое предприятие, г. Ужгород ректор Мдписноеетений и открытий4/5
