Способ получения цинксодержащего диоксида кремния

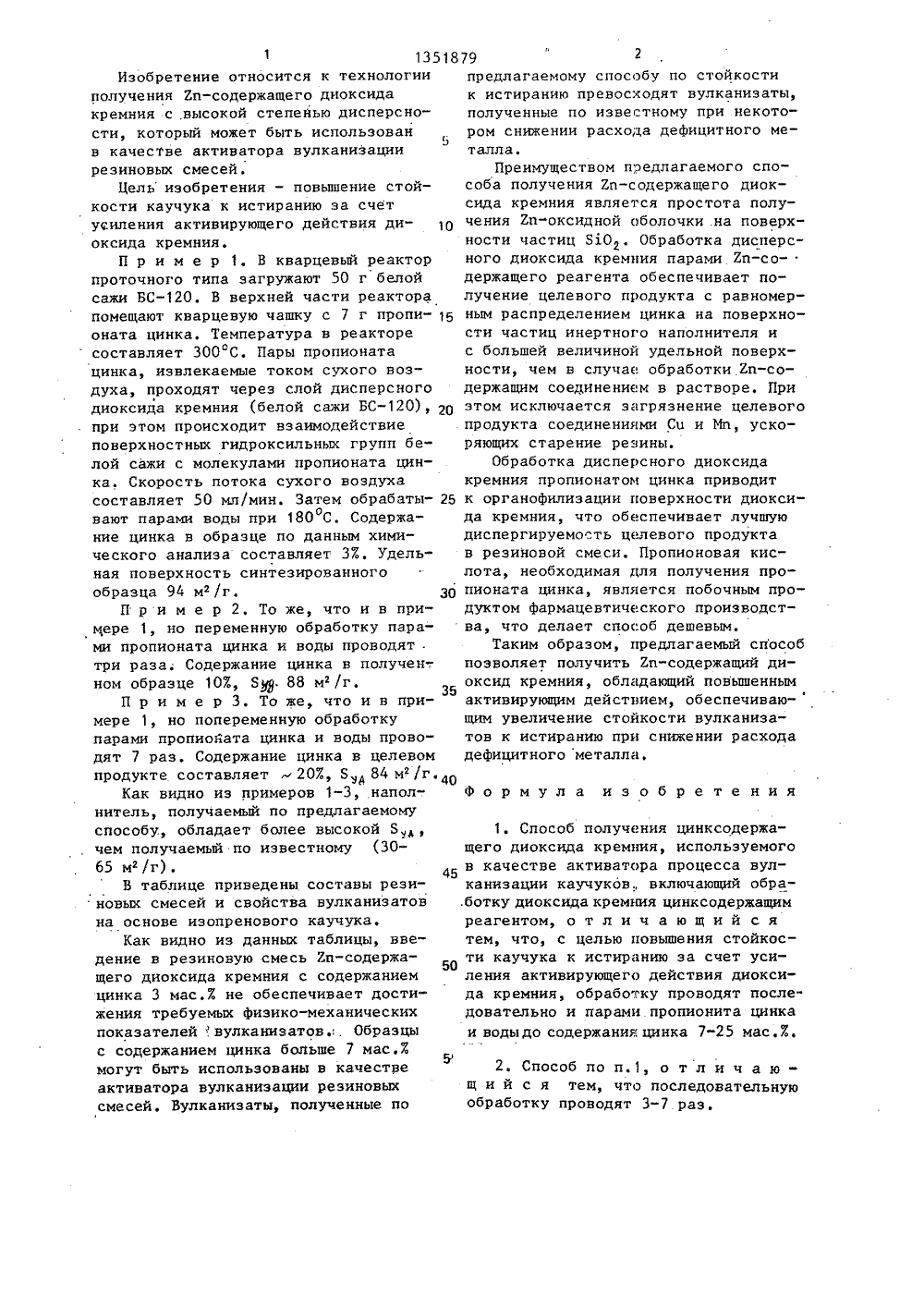

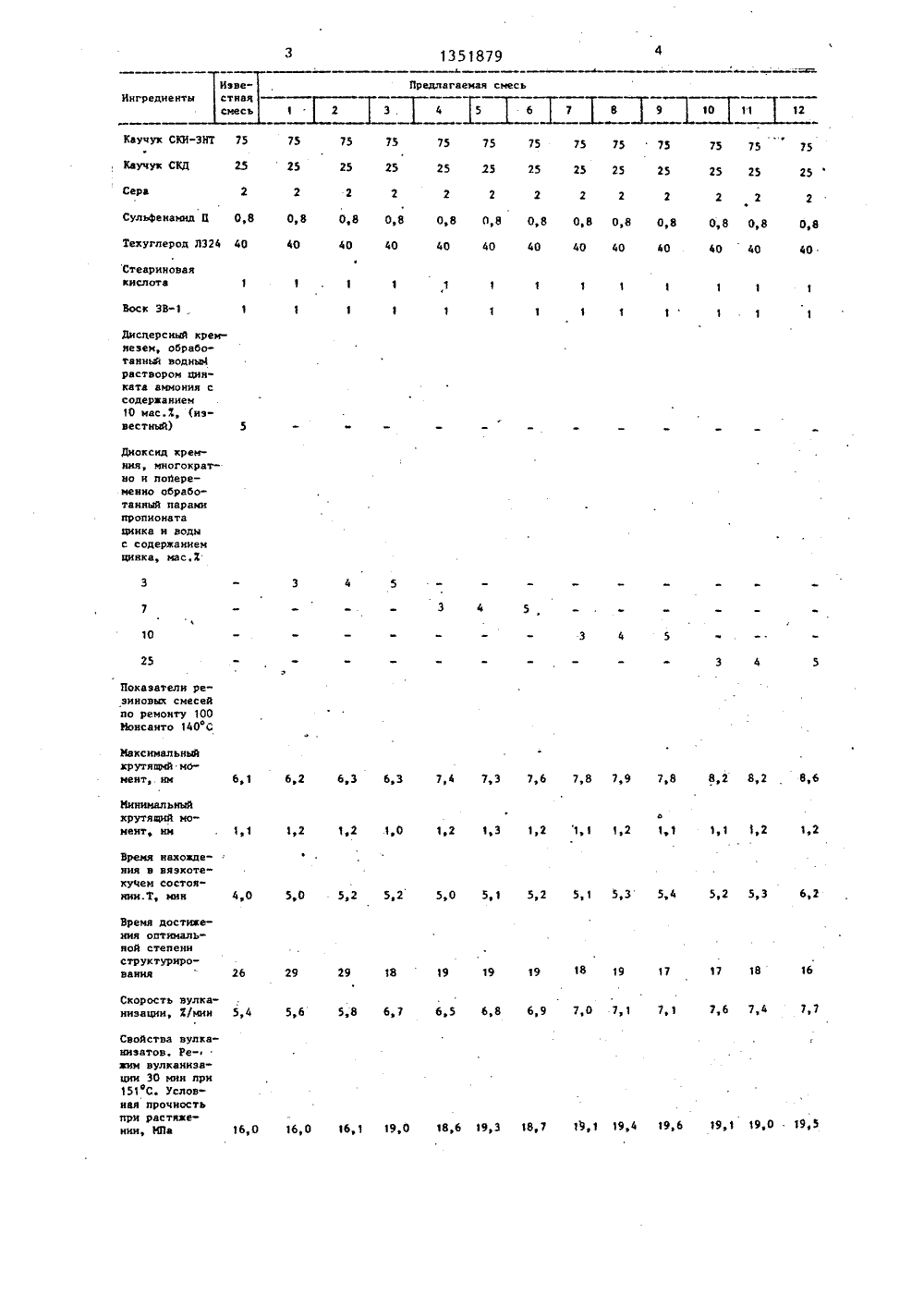

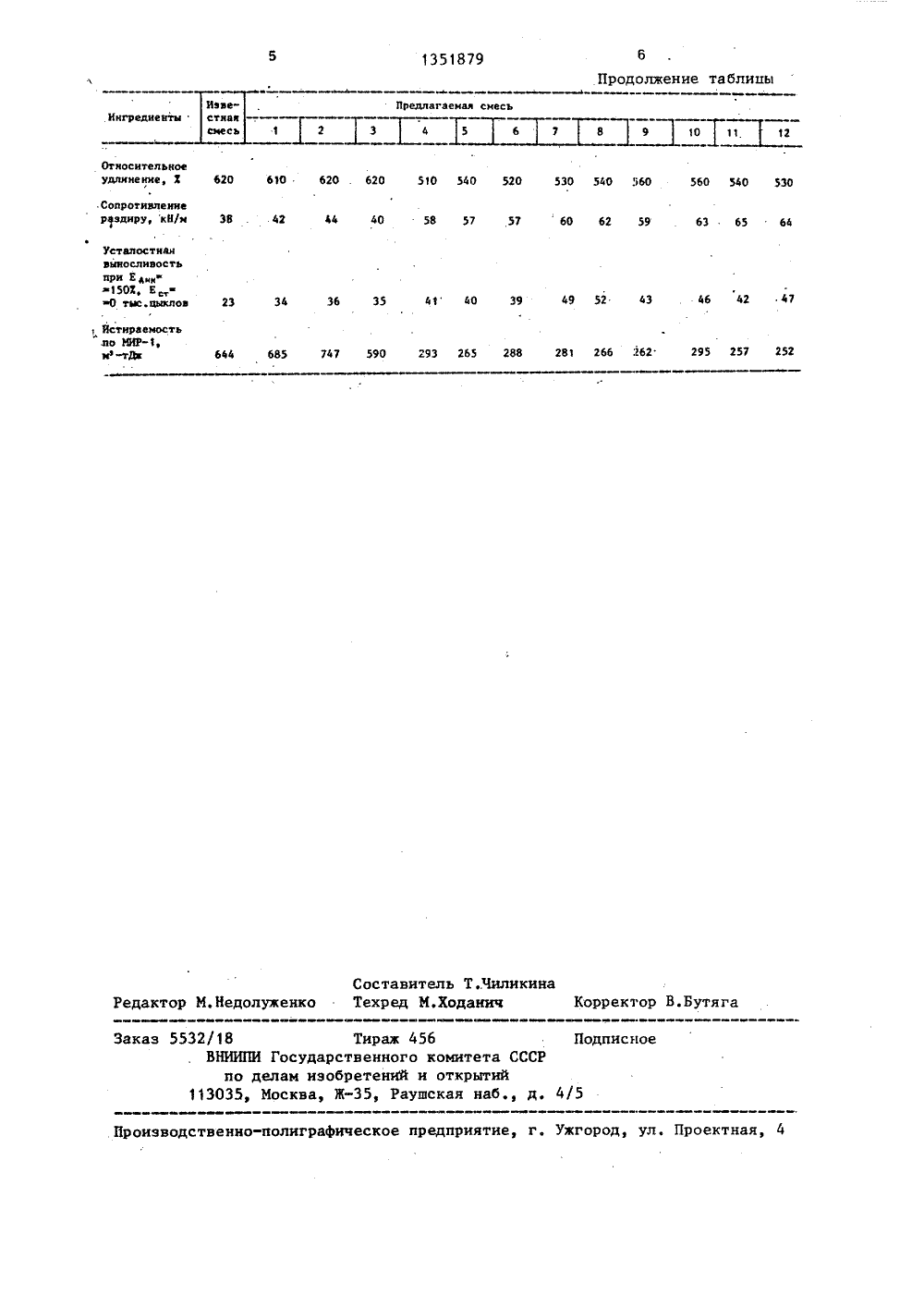

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 13518 51)4 С О 18 ПИСАНИЕ ИЗОБРЕТЕНИЯ ОСОДЕРЖАЩЕ 2 ельст 3/18ство 3/18 СР984 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ ПОЛУЧЕНИЯ ЦИНКГО ДИОКСИДА КРЕМНИЯ(57) Изобретение относится к способаполучения цинкосодержащего диоксидакремния и позволяет повысить активирующее действие в процессе вулканизации каучука, обеспечивающего увеличение стойкости вулканизатов истиранию при снижении расхода дефицитного металла. Способ включает последовательную многократную обработкудиоксида кремния парами пропионатацинка и воды до содержания цинка,725 мас.Х. Температура обработкил 300 С. 1 з.п, ф-лы, 1 табл.предлагаемому способу по стойкостик истиранию превосходят вулканиэаты,полученные по известному при некотором снижении расхода дефицитного металла.Преимуществом предлагаемого способа получения 2 п-содержащего диоксида кремния является простота получения Еп-оксидной оболочки .на поверхности частиц ЯО. Обработка дисперсного диоксида кремния парами Еп-содержащего реагента обеспечивает получение целевого продукта с равномерным распределением цинка на поверхности частиц инертного наполнителя ис большей величиной удельной поверхности, чем в случае обработки 2 п-содержащим соединением в растворе, Приэтом исключается загрязнение целевого продукта соединениями Сц и Ип, ускоряющих старение резины.Обработка дисперсного диоксида кремния пропионатом цинка приводит к органофилизации поверхности диоксида кремния, что обеспечивает лучшуюдиспергируемо ть целевого продуктав резиновой смеси, Пропионовая кислота, необходимая для получения пропионата цинка, является побочным продуктом фармацевтического производства, что делает способ дешевым. Таким образом, предлагаемый способ позволяет получить 2 п-содержащий диоксид кремния, обладающий повышенным активирующим действием, обеспечивающим увеличение стойкости вулканизатов к истиранию при снижении расходадефицитного металла,Формула и з о б р е т е н и я 1. Способ получения цинксодержащего диоксида кремния, используемого 45 в качестве активатора процесса вулканизации каучуков включающий обра.ботку диоксида кремния цинксодержащим реагентом, о т л и ч а ю щ и й с я тем, что, с целью повышения стойкости каучука к истиранию за счет усиления активирующего действия диоксида кремния, обработку проводят после" довательно и парами пропионита цинка и воды до содержания цинка 7-25 мас,7.,2. Способ по п.1, о т л и ч а ю - щ и й с я тем, что последовательную обработку проводят 3-7 раз. 1 1351879 2Изобретение относится к технологииполучения Еп-содержащего диоксидакремния с,высокой степейью дисперсности, который может быть использованв качестве активатора вулканизациирезиновых смесей.Цель изобретения - повышение стойкости каучука к истиранию за счетусиления активирующего действия ди" 10оксида кремния.П р и м е р 1. В кварцевый реакторпроточного типа загружают 50 г белойсажи БС В верхней части реакторапомещают кварцевую чашку с 7 г пропи боната цинка. Температура в реакторесоставляет 300 С. Пары пропионатацинка, извлекаемые током сухого воздуха, проходят через слой дисперсногодиоксида кремния (белой сажи БС), 20при этом происходит взаимодействиеповерхностных гидроксильных групп белой сажи с молекулами пропионата цинка. Скорость потока сухого воздухасоставляет 50 мл/мин, Затем обрабатывают парами воды при 180 С. Содержаоние цинка в образце по данным химического анализа составляет 37, Удельная поверхность синтезированногообразца 94 м/г.30П р и м е р 2. То же, что и в примере 1, но переменную обработку парами пропионата цинка и воды проводят .три раза; Содержание цинка в получен-,ном образце 107., Ящ. 88 м/г.П р и м е р 3. То же, что и в примере 1, но попеременную обработкупарами пропиоьата цинка и воды проводят 7 раз. Содержание цинка в целевомпродукте составляет " 207., 884 м /г.40Как видно из примеров 1-3, наполнитель, получаемый по предлагаемомуспособу, обладает более высокой Б ,чем получаемый по известному (3065 м/г).В таблице приведены составы рези новых смесей и свойства вулканиэатовна основе изопренового каучука,Как видно из данных таблицы, введение в резиновую смесь Еп-содержащего диоксида кремния с содержаниемцинка 3 мас.7 не обеспечивает достижения требуемых физико-механическихпоказателей .вулканизатов.:, Образцыс содержанием цинка больше 7 мас.Емогут быть использованы в качествеактиватора вулканизации резиновыхсмесей. Вулканиэаты, полученные поЭВДисцерсный везем, о танный в растворо ката амм содерван 10 мас,Х вестный) крем- абоньв ния с ем(изння но и рнанием 4 0 Показатели ре" зиновия смесей по ремонту 100 Ионсанто 140 С Иакснмальньакругящмй момент, нм 2 6,3 6,7 6Иинимальный крутящий момент нм 1,1 1,2Время вия в вязкотекучем состояним.Т, мин 5,2 5,2 2 1 5, 0 Время достикиня оптималяой степениструктурированна 8 19 1 7 18 Скорость вулнизации, 2/ми,9 70 71 76 7,4 5,8 6,7 5 Свойства вул низатов, Ренин вулканнз ции 30 мин пр 151 С. Услов ная прочност при растяиении, ИПа а 9,1 19,0 19,5 19,4 1 0 16,0 менно таин прон цинк с со цинк многокра опере- обрабопарами натаи воды 2 1,О 12 1 29 18 19 191351879 Продолжение таблицы Предлагаемая снес2 3 4 5 Ингреднеитм Относителенудлинение,620 . 62 510 560 560 54 олротивленне адиру, кН/м 7 57 60 62 5 38 . 42 44 40 тнан вост Естцыкл 47 9 52 46 36 35 23 3 Истнраемосло НЯР,м 1 "тДи 5 257 1 266 262 47 29 644 ина Корректор В,Бутяг оставитель ТЧил ехред М,Ходанич Редакто е е аказ 5532/18 Тираж ВНИИПИ Государственн по делам изобретен 113035, Москва, Ж, оизводственн сталос ыносллри Еа 1502,0 тмс 456 Подписного комитета СССРий и открытийаушская наб д. 4/5 лиграфнческое предприятие, г. Ужгород, ул. Проектн
