Генератор высокодисперсных аэрозолей

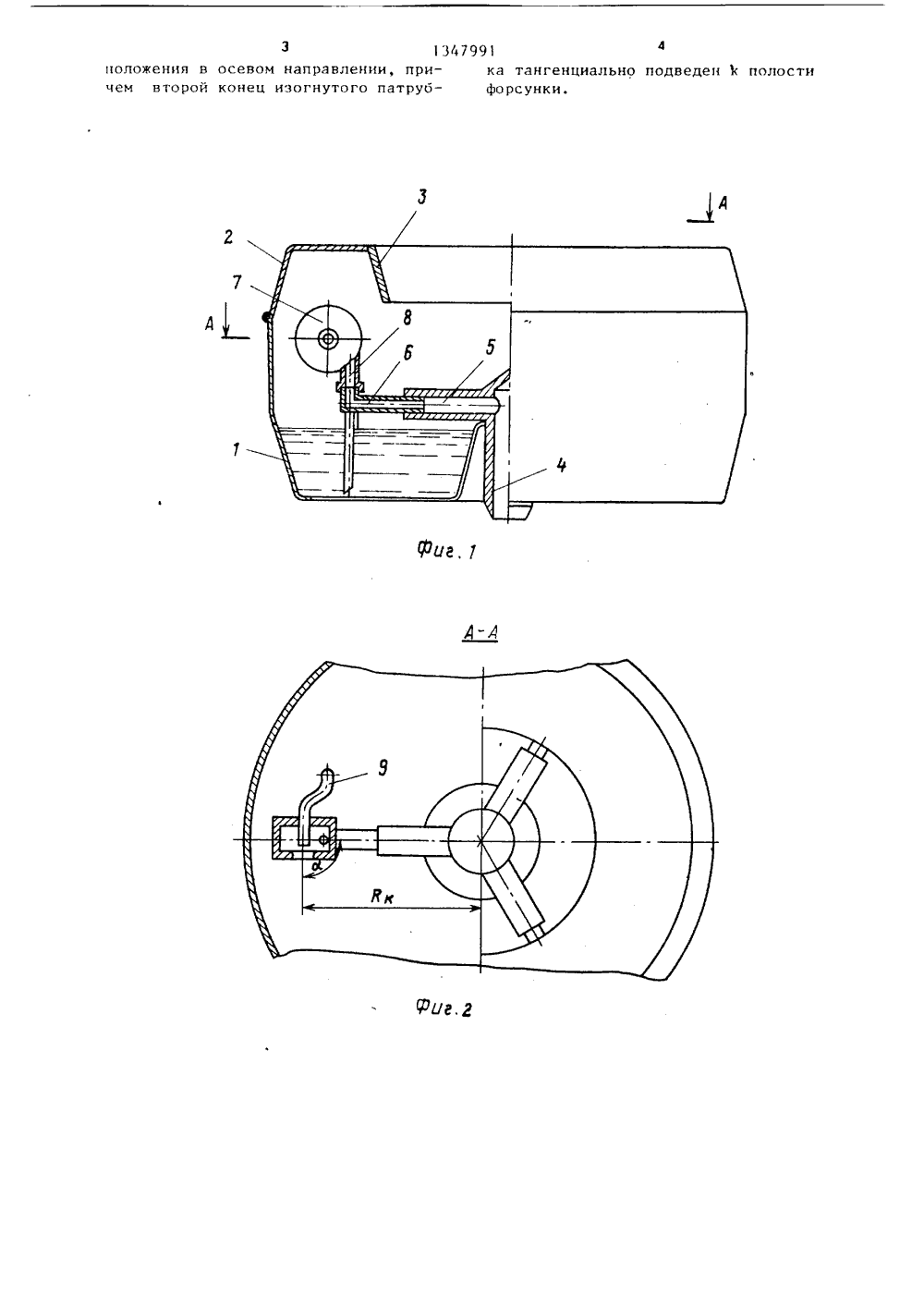

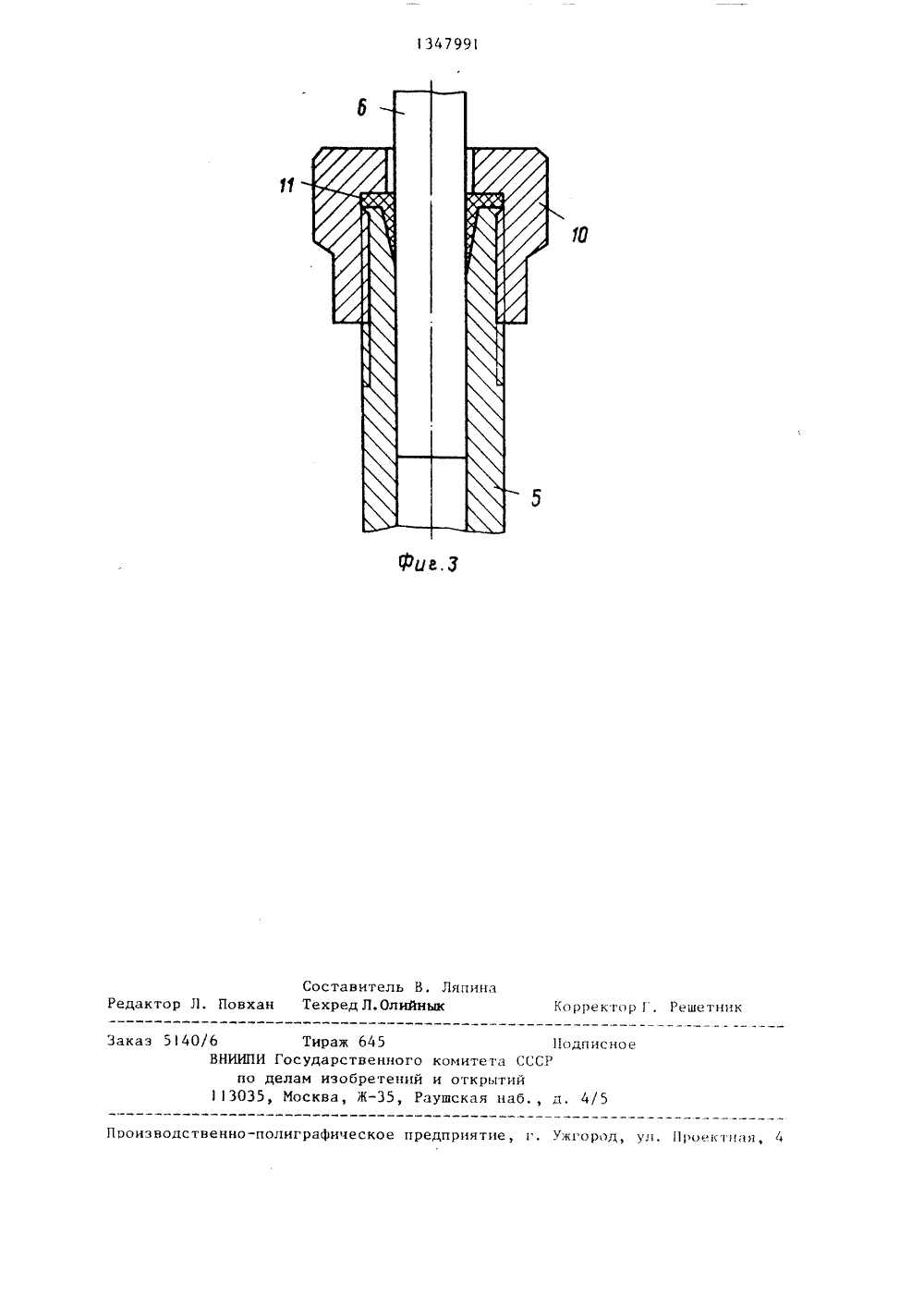

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 91 А 1 119) 111) 15 И 4 ВОВ 72 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Опытно-конструкторское бюро тонкого биологического машиностроения (72) В.М. Глущенко, В.Г, Попов и Е.Н. Свентицкий(56) Бондаренко И,М. и др. Профилактика болезней животных аэрозолями вакцин. М.: Колос, 1975, с. 14,Авторское свидетельство СССР1100007, кл.В 05 В 7/28, 1984,(54) ГЕНЕРАТОР ВЫСОКОДИСПЕРСНЫХ АЭРОЗОЛЕЙ(57) Изобретение относится к устройствам для получения высокодисперсныхаэрозолей и может быть использованов медицинской, химической, микробиологической и других отраслях промьш)пенности, в частности для массовойвакцинации животных и птиц, а также ингаляционной химиотерапии. Цель изобретения - расширение диапазона регулирования дисперсности аэрозоля и производительности генератора. Для этого каждая опора, на которой расположены распыпители, выполнена в виде установленного на конце соответствующего трубопровода с возможностью перемещения по его оси изогнутоого под углом 90 патрубка, Патрубок имеет фиксатор положения в осевом направлении. Второй конец патрубка тангенциально подведен к полости форсунки. При установке форсунок под углом 90 сд 180 можно добиться уменьшения капель генерируемого аэрозоля и производительности генератора. Возможность перемещения форсунок по радиусу генератора обеспечивает изменение радиуса начальной закрутки потока, при уменьшении радиуса обеспечивается увеличение размеров капель аэрозоля и его эффективность. 2 ил, 113Изобретение относится к устройствам для получения высокодисперсных аэрозолей и может быть использовано в медицинской, химической, микробиологической и других отраслях промьддленности, в частности для массовой вакцинации животных и птиц, а также ингаляционной химиотерапии.Цель изобретения - расширение диапазона регулирования дисперсности аэрозоля и производительности генератора,На фиг. 1 изображен генератор, общий вид; на фиг. 2 - разрез А-Л на фиг. 1; на фиг. 3 - узел фиксации, вариант выполнения. Генератор высокодисперсных аэрозолей содержит цилиндрический резервуар 1 для жидкости. Резервуар 1 снабжен крышкой 2 с осевым выходным патрубком 3 для подачи аэрозоля. В резервуарв нижнюю часть введен осевой патрубок 4, сообщенный с источником подачи газа (не показан). На осевом патрубке 4 радиально закреплены трубопроводы 5, к каждому из которых с возможностью поворота и перемещения вдоль оси подсоединена опора в видеоизогнутого под углом 90 патрубка 6, соединенного с форсункой 7 тангенциальным подводом 8. Форсунка 7 снабжена трубопроводом 9 для эжектирования жидкости. Фиксация положения форсунок 7 внутри резервуара 1 может быть осуществлена с помощью узла фиксации, состоящего из накидной гайки 10 и прокладки 11.Генератор работает следующим образом.Газ от источника подачи через осевой патрубок 4 поступает в трубопроводы 5. Из трубопровода 5 через изогнуты патрубок 6 и тангенциальный подвод 8 поступает к форсунке 7 с зоной разрежения по ее оси. Через трубопровод 9 жидкость эжектируетсй из резервуара 1 и распыляется на капли. На выходе иэ форсунки 7 образуется закрученный газожидкостный факел.Попадая в резервуар 1 с крышкой 2, распыленная жидкость эа счет инерционных и центробежных сил газового потока разделяется на фракции. При этом крупные капли осаждаются и стеФкают в резервуар 1, а мелкие - уносятся потоком газа через выходной патрубок 3 аэрозоля.47991 35 40 45 50 55 5 10 15 20 25 30 В предлагаемой конструкции расшио рен угол поворота форсунок до 180 (фиг. 2). Это позволяет при установке форсунок под углом 90 с 180 добиться уменыдения размеров капель генерируемого аэрозоля и производительности генератора При увеличении углапроисходит уменьшение размеров капель аэрозоля и производительности генератора, Это объясняется смещением траектории вращающегося капельного облака на периферию генератора. Возможность перемещения форсунок 7 по радиусу генератора обеспечивает изменение радиуса начальной закрутки потока К, При уменьшении К обеспечик вается увеличение размеров капель аэрозоля и производительности генератора. Это объясняется смещением орбит вращающегося капельного облака к выходному патрубку 3, Из-за тангенциального подвода воздуха форсунка 7 приобретает свойства вихревой акустической форсунки, что позволяет улучшить качество распыла и уменьшить длину факела по сравнению с приемоструйными форсунками. Это обеспечивает расширение диапазона регулирования дисперсности и производительности генератора за счет увеличения мелкой фракции и снижения процесса коагуляции капель,Формула изобретения Генератор высокодисперсных аэрозолей, содержащий цилиндрический резервуар для жидкости с выходным патрубком по оси в верхней части и форсунки с трубопроводами для эжектирования жидкости и подачи газа, каждаяиз которых установлена на опоре,смонтированной с возможностью поворота и фиксации ее положения, о т л ич а ю щ и й с я тем, что, с цельюрасширения диапазона регулирования дисперсности аэрозоля и производительности генератора, последний снабжен сообщенным с источником подачигаза осевым патрубком, размещеннымв резервуаре в нижней его части, приэтом трубопроводы подачи газа соединены с осевым патрубком радиально,а каждая опора выполнена в виде установленного на конце соответствующеготрубопровода с возможностью перемещения по его оси изогнутого под угломо90 патрубка, имеющего фиксатор егоз 1347991положения в осевом направлении, при- ка тангенциально подведен к полости чем второй конец изогнутого патруб- форсунки.1347991 Составитель В. ЛяпинаТехред Л. Олийньпс Редактор Л. Повхан Корректор 1. Решетник Заказ 5140/6 Тираж 645 Подписное ВНИИПИ Гас удар с тв е нно г о к ом и те т а С С СР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5
