Формирователь импульсов

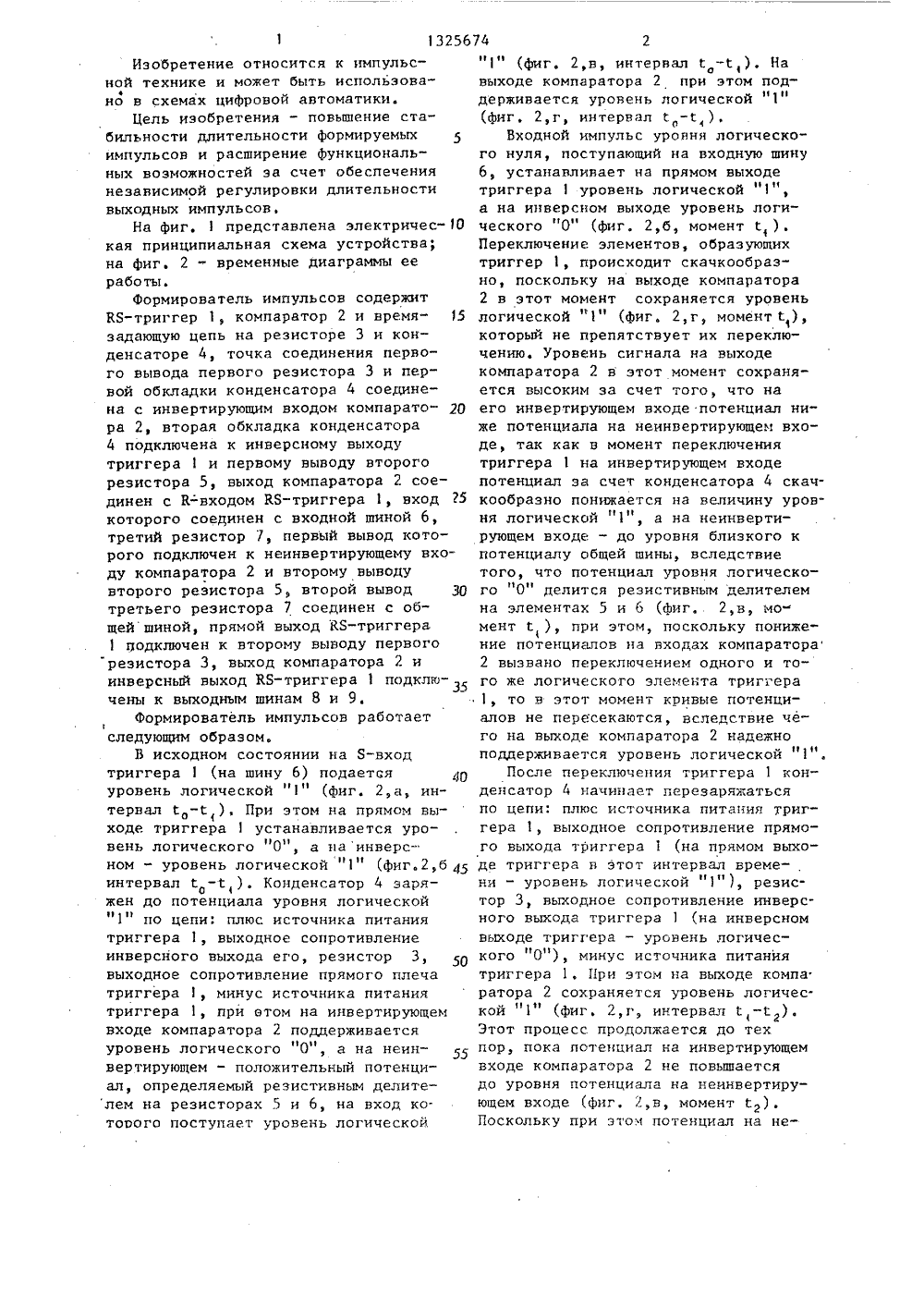

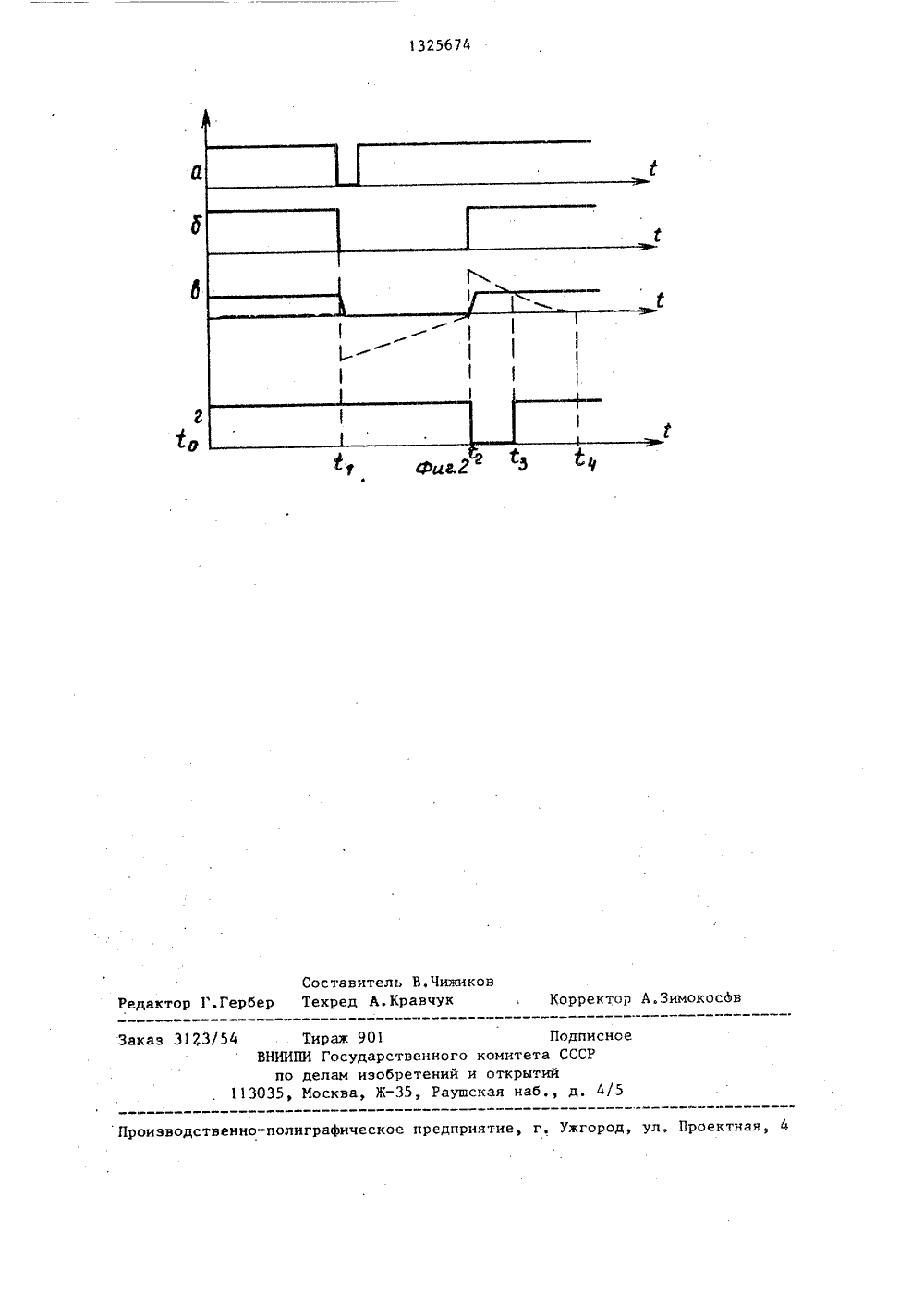

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) И 1) 4 Н 03 К 5/01 ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРГ 1 О делАм изОБРетений и ОткРытий(56) Авторское свидетельство СССР У 930616, кл. Н 03 К 5 О 1, 1977,Яковлев В,Н. Микроэлектронные генераторы импульсов. - Киев: Техника, 1982, с. 192, рис, 83.(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использовано в схемах цифровой автоматики. Цель изобретения - повышение стабильности длительности формируемых импульсов и расширение функциональныхвоэможностей устройства. Формирователь содержит КБ-триггер 1, компаратор 2 регистры 3 и 5 и конденсатор4, В устройство введен резистор 7,величина которого ограничивается только входным током компаратора 2, который обычно в несколько раэ меньшеобратного тока диода. Это позволяетформировать импульсы большей стабильности и длительности, 2 ил.Изобретение относится к импульсной технике и может быть испольэовано в схемах цифровой автоматики.Цель изобретения - повышение стабильности длительности формируемыхимпульсов и расширение функциональных возможностей за счет обеспечениянезависимой регулировки длительностивыходных импульсов,На фиг. 1 представлена электричес- Окая принципиальная схема устройства;на фиг. 2 - временные диаграммы ееработы.Формирователь импульсов содержитКЯ-триггер 1, компаратор 2 и времязадающую цепь на резисторе 3 и конденсаторе 4, точка соединения первого вывода первого резистора 3 и первой обкладки конденсатора 4 соединена с инвертирующим входом компаратора 2, вторая обкладка конденсатора4 подключена к инверсному выходутриггера 1 и первому выводу второгорезистора 5, выход компаратора 2 соединен с К-входом КБ-триггера 1, вход 15которого соединен с входной шиной 6,третий резистор 7, первый вывод которого подключен к неинвертирующему входу компаратора 2 и второму выводувторого резистора 5, второй вывод 30третьего резистора 7 соединен с общей шиной, прямой выход КБ-триггера1 подключен к второму выводу первогорезистора 3, выход компаратора 2 иинверсный выход КБ-триггера 1 подклю 35чены к выходным шинам 8 и 9.Формирователь импульсов работаетследующим образом.В исходном состоянии на Я-входтриггера 1 (на шину 6) подается дуровень логической "1" (фиг. 2,а, интервал 1-С ), При этом на прямом выходе триггера 1 устанавливается уровень логического "О", а наинверсном - уровень логической "1" (фиг,2,б 45интервал С -1,), Конденсатор 4 заряжен до потенциала уровня логической1 по цепи : плюс источника питаниятриггера 1 , выходное сопротивлениеинверсного выхода е го , резистор 3 , 50выходное сопротивление прямого плечатриггера 1 , минус источника питаниятриггера 1 , при 8 том на инв ер тирующемвходе компар а тор а 2 подде ржив ает сяуровень логического " О" , а на неинв ер тирующем - положительный потен циал , определяемый ре зистив ным делителем на резисторах 5 и 6 , на вход которо го поступает уровень логической"1" (фиг. 2,в, интервал 1 -1,). Навыходе компаратора 2 при этом поддерживается уровень логической "1"(фиг, 2 Г интервал р-с,),Входной импульс уроння логического нуля, поступающий на входную шинуб, устанавливает на прямом выходетриггера 1 уровень логической 1",а на инверсном выходе уровень логического "О" (фиг. 2,б, момент , ).Переключение элементов, образующихтриггер 1, происходит скачкообразно, поскольку на выходе компаратора2 в этот момент сохраняется уровеньлогической "1" (фиг, 2,г, момент е ),который не препятствует их переключению. Уровень сигнала на выходекомпаратора 2 в этот момент сохраняется высоким за счет того, что наего инвертирующем входе потенциал ниже потенциала на неинвертирующем входе, так как в момент переключениятриггера 1 на инвертирующем входепотенциал за счет конденсатора 4 скачкообразно понижается на величину уровня логической "1", а на неинвертирующем входе - до уровня близкого кпотенциалу общей шины, вследствиетого, что потенциал уровня логического "О" делится резистивным делителемна элементах 5 и б (фиг, 2 в, момент С,) при этом, поскольку понижение потенциалов на входах компаратора2 вызвано переключением одного и того же логического элемента триггера1, то в этот момент кривые потенциалов не пересекаются, вследствие чего на выходе компаратора 2 надежноподдерживается уровень логической "1".После переключения триггера 1 конденсатор 4 начинает перезаряжатьсяпо цепи: плюс источника питания триггера 1, выходное сопротивление прямого выхода триггера 1 (на прямом выходе триггера в этот интервал времени - уровень логической "1"), резистор 3, выходное сопротивление инверсного выхода триггера 1 (на инверсномвыходе триггера - уровень логического "О"), минус источника питаниятриггера 1, При этом на выходе компаратора 2 сохраняется уровень логичес.кой "1" (фиг. 2,г, интервал С,- ).Этот процесс. продолжается до техпор, пока потенциал на инвертирующемвходе компаратора 2 не повышаетсядо уровня потенциала на неинвертирующем входе (фиг. 2,в, момент ).Поскольку при этом потенциал на не 13256инвертирующем входе удерживается близким к потенциалу общей шины, а на инвертирующем стремится к потенциалу уровня логической "1", то с5 этого момента начинает понижаться потенциал на выходе компаратора 2 (фиг. 2,г, момент д), т.е. на выходной шине 8. Как только начнет появляться логическая 1 на инверсном выходе триггера 1, замыкается положительная обратная связь с его выхода на инвертирующий вход компаратора 2. При этом логический элемент триггера 1 и компаратор 2 образуют триггерную структуру, которая скачкообразно переходит в положение, при котором на инверсном выходе триггера 1 устанавливается уровень логической 1 , а на выходе компаратора 2 - уровень логического "О" (Фиг,2,6, г, момент ). На этом формирование на шине 9 первого выходного импульса заканчивается.В момент Формирования выходного импульса на выходной шине 9 скачок напряжения до уровня логическои "1" на инверсном выходе триггера , через конденсатор 4 передается на инвертирующий вход компаратора 2 (фиг. 2,в, момент 1 ),на инвертирующем входе которого устанавливается положительный потенциал (Фиг,2,в,момент г. ) с выхода резистивного делителя при уровне логической "1" на его входе, По окончании опрокидывания З 5 триггера 1.наступает процесс восстановления, при котором конденсатор 4 заряжается по цепи: плюс источника питания триггера 1, выходное сопротивление инверсного выхода триггера 1 (на инверсном выходе триггера - уровень логической "1"), резистор 3, выходное сопротивление прямого выхода триггера 1, минус источника питания триггера 1. В процессе восстановления 45 потенциал на инвертирующем входе компаратора 2 понижается от уровня логической "1" до потенциала уровня логического "О" на прямом выходе триггера 1 (фиг, 2,в, интервал й -4). На неинвертирующем входекомпаратора 2 в процессе восстановления поддерживается потенциал уровня логической "1", уменьшенный в число раз, определяемое резистивным делителем. 55 (Фиг, 2,в, интервал г. -4),По мере заряда конденсатора 4 уменьшается 744зарядный ток через резистор 3, вследствие чего понижается потенциал на инвертирующем входе компаратора 2.В момент, когда потенциал на этом входе станет ниже потенциала на неинвертирующем входе (Фиг, 2,в, момент ), на выходе компаратора 2 устанавливается уровень логической "1 (фиг, 2,г, момент й ) Этим моментом заканчивается формирование импульса на выходной шине 8,В предложенном устройстве величина резистора 3 ограничивается только входным током компаратора 2, который обычно в несколько раз меньше обратного тока диода, что позволяет формировать импульсы большей стабильности и длительности по сравнению с известным устройством,времязадающая цепь которого содержит диод.В предложенном устройстве длительность импульса на выходе 9 регулируется независимо от длительности им" пульса на выходной шине 8 за счет выбора коэффициента деления делителя.Формула изобретенияФормирователь импульсов, содержащий КЯ-триггер, компаратор и время- задающую цепь на резисторе и конденсаторе, точка соединения первого вывода первого резистора и первой обкладки конденсатора соединена с инвертирующим входом компаратора, вто" рая обкладка конденсатора подключена к инверсному выходу КЯ-триггера и первому выводу второго резистора,выход компаратора соединен с К входом КЯ-триггера, Я вход которого соединен с входной шиной, о т л и ч а ю щ и Й- с я тем, что, с целью повышения стабильности длительности формируемых импульсов и расширения Функциональных возможностей за счет обеспечения независимой регулировки длительности выходных импульсов, в него введен третий резистор, первый выход которого подключен к неинвертирующему входу компаратора и второму выводу второго резистора, второй вывод третьего резистора соединен с общей шиной, пря" мой выход КЯ-триггера подключен к второму выводу первого резистора, - выход .компаратора и инверсный выход КЯ-триггера подключены к выходным шинам.1325674 Составитель В,ЧижиковРедактор 1.Гербер Техред А. Кравчук Корректор кос 6 Подпи о комитета СССР
