Модель магнитной системы трансформатора

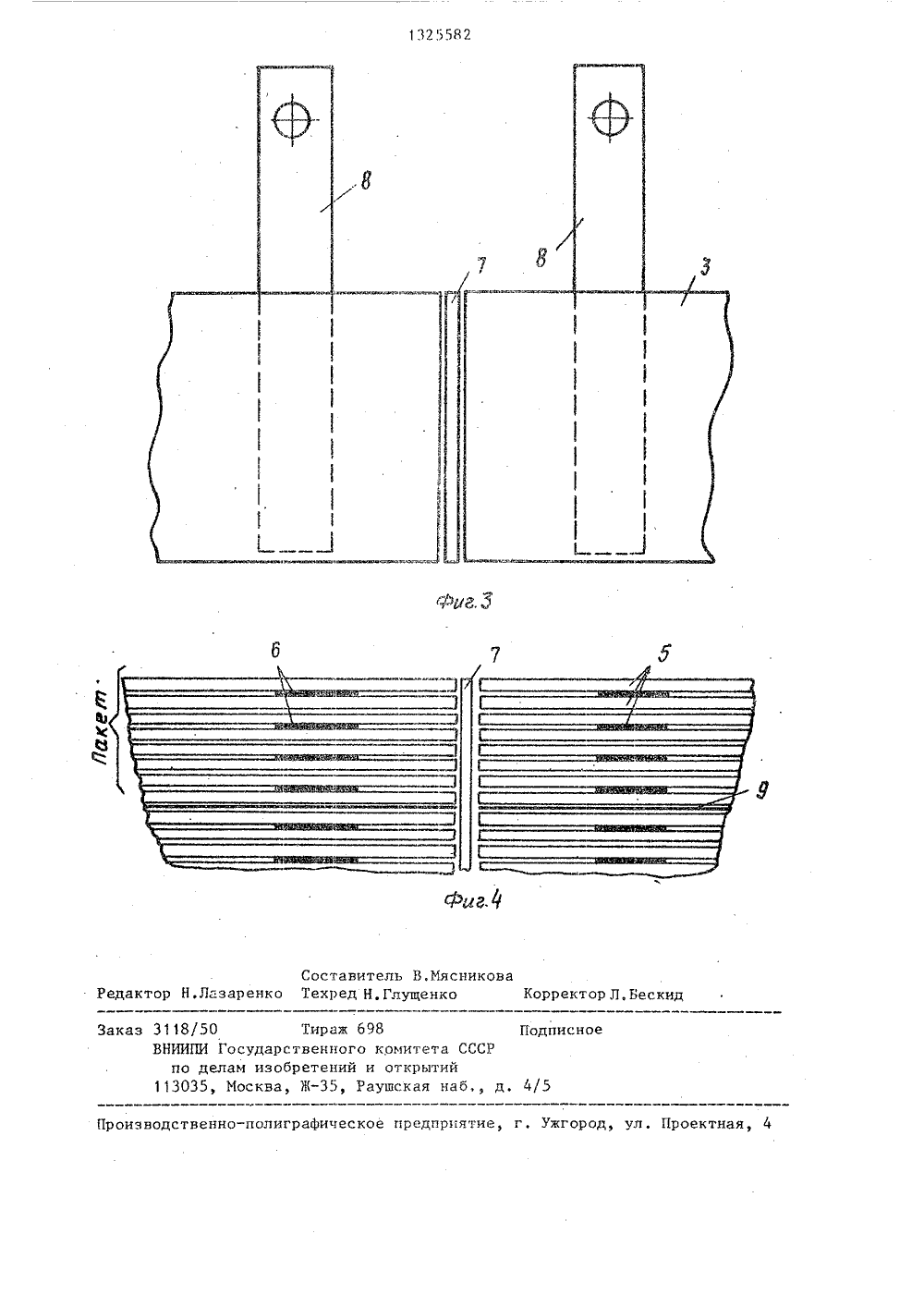

(51) 4 Н 01 Г 3/02, 27/24 НИЕ ИЗОБРЕТЕН ЛЬСТВ Р., 1 Ц(57) Изобретение относится к электротехнике, в частности, к моделированиюрежимов магнитной цепи силовых трансформаторов различного назначения.Цель изобретения состоит в повьппенииточности и достоверности результатовпрямых измерений параметров магнитной цепи трансформатора. Устройствосодержит магнитопровод, стержни 3которого набраны из пакетов пластинэлектротехнической стали, и обмотки6. Все пластины верхнего ярма рассечены в одной поперечной плоскости, ив зону рассечения вставлена изоляционная прокладка 7. По обе стороны отместа рассечения верхнего ярма между каждой парой пластин пакетов установлены полосы 8 из фольги. Между СУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ А ВТОРСНОМУ СВИ(71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт трансформаторостроения(56) Хенкин А.Л., Алпатов М.Е. Токи в контурах магнитных систем трансформаторов, - Электротехника, 1983, У 7, с, 55-5.Алпатов М.Е., Хенкин А.Л. Электрические сопротивления контуров магнитных систем трансформаторов. Электротехническая промьпппенность. Сер"Аппараты высокого напряжения, трансформаторы, силовые конденсаторы", - М.: Информэлектро, 1983, с. 1- 2 (135-136), 5-7. НИТНОЙ СИСТЕМЫ ТРАНС1325582 тивлецие, чем электрическое согротивление слоев, которые оца соедиця"ет. Для измерения токов в каждой группе слоев на каждую шину насажен эамкнутый магнитный потенциометр 12.За счет применения шиц вместо шунтови введения между гругпами слоев магнитной системы изоляционных прокладок уменьшается погрешность измере:ний до 50%. 4 ил,Изобретение относится к электротехнике, в частности к моделированию режимов магнитной цепи силовых трансФорматоров различного назначения.5Целью изобретения является повышение точности и достоверности результатов прямых измерений параметров магнитной цепи трансформатора.На Фиг. 1 показана модель магнит ной системы трансформатора, вид спереди; на фиг. 2 - то же, вид сбоку, на фиг. 3 - присоединение пластин Фольги к пластинам (слоям) магнитной системы; на Фиг. 4 - часть магнитной 15 системы с заключенными между пластинами (слоями) полосами фольги, вид сверху.Модель магнитной системы трансФорматора содержит магнитопровод, сос 211 тоящий из нижнего 1 и верхнего 2 ярм и стержней 3, набранных из пакетов 4 пластин 5 электротехнической стали. На стержни насажены возбуждающие обмотки 6. Все пластины верхнего ярма 25 рассечены в одной поперечной плоскости и в зону рассечения вставлена изоляционная прокладка 7. По обе стороны от места рассечения верхнего ярма между каждой парой пластин (т,е. меж ду слоями) пакетов установлены полосы 8 из фольги.Для исключения растекания токов по слоям соседних пакетов между крайними слоями смежных пакетов пластин35 по всему контуру магнитной системы установлены изоляционные прокладки 9. Концы полос фольги каждой группы слоев, разделенных прокладками 9, с обеих сторон рассечки объединены в10 свои группы и соединены между собой крайними слоями смежных пакетов пластин по всему контуру магцитной системы установлены изоляционные прокладки. Концы полос Фольги каждой группыслоев, разделенных прокладками, собеих сторон рассечкн объединены всвои группы. В каждой такой группеслоев группы полос фольги, расположенные с обеих сторон рассечки, соединены между собой съемчой шиной 11имеющей меньшее электрическое сопрошпильками 10 т;е. каждая такая группа слоев имеет свои выводы. В каждойгруппе слоев группы полос Фольги, рас.положенные с. обеих сторон рассечки,соединены между собои съемной шиной11, имеющей меньшее электрическое сопротивление, чем электрическое сопротивление слоев, ксторые она соединяет,Для измерения токов в каждой группеслоев на каждую шину насажен замкнутый магнитный потенциометр (пояс Роговского) 12,При измерениях токов в слоях магнитной системы модели к возбуждающимобмоткам 6 прикладывают заданное расчетное напряжение от источника переменного тока (не показан). В результате в слоях пакетов магнитной системымодели возникают токи. В процессе исследований измеряют ЗДС наведенные назажимах замкнутых магнитных потенциометров 12 по которым затем вычисляют токи в слоях магнитной системы.Коэффициенты пропорциональности междутоками и ЗДС определяют градуировкойзамкнутых магнитных потенциометров 12,Градуировка заключается в определениисоответствия между известным током,охватываемым замкнутым магнитным потенциометров " .12 и ЭДС, наводимойна его зажимах,При измерении электрических сопротивлений шины 1, соединяющие соответствующие пары групп полос 8,снимают, а к группам полос 8 подключают источник переменного тока (непоказан). При измерениях контролируют ток в соответствующих слоях и падение цапряжения на участке междугруппами полос 8. По этим дацным вы 1325582числяют электрическое сопротивление разделенных изоляционными прокладками 9 слоев модели,За счет применения шин (обычно медных) вместо шунтов и введения между группами слоев магнитной системы изоляционных прокладок удалось уменьшить погрешность измерений по сравнению с известной моделью до 507Формула изобретенияИодель магнитной системы трансформатора, содержащая обмотки и набранную из пакетов пластин электротехнической стали магнитную систему с рассеченным в одной поперечной плоскостиверхним ярмом, в котором по обе стороны от рассечки между каждой парой 5пластин установлены полосы фольги,концы которых выведены наружу, о тл и ч а ю щ а я с я тем, что, с целью повышения точности и достоверности результатов измерений, модельснабжена магнитным потенциометром,изоляционными прокладками, наружныеслои смежных пакетов отделены другот друга изоляционными прокладками,а концы полос фольги каждой группыслоев, разделенных прокладками, соединены между собой съемной хорошопроводящей шиной, на которой размещен замкнутый магнитный потенциометр.1325582 фр Д Составитель В.МясниковаРедактор Н.Лазаренко Техред Н.Глущенко оррект с ира енн н тени -35,шская наб д. 4/ изводственно-полиграфическое предприятие жгород, ул. Проектн Заказ 3118/50 ВНИИПИ Государст по делам изобр 113035, Москва, 698о комитета СССРи открытий
