Устройство для подачи и распределения фильтруемого продукта на горизонтальную фильтровальную поверхность

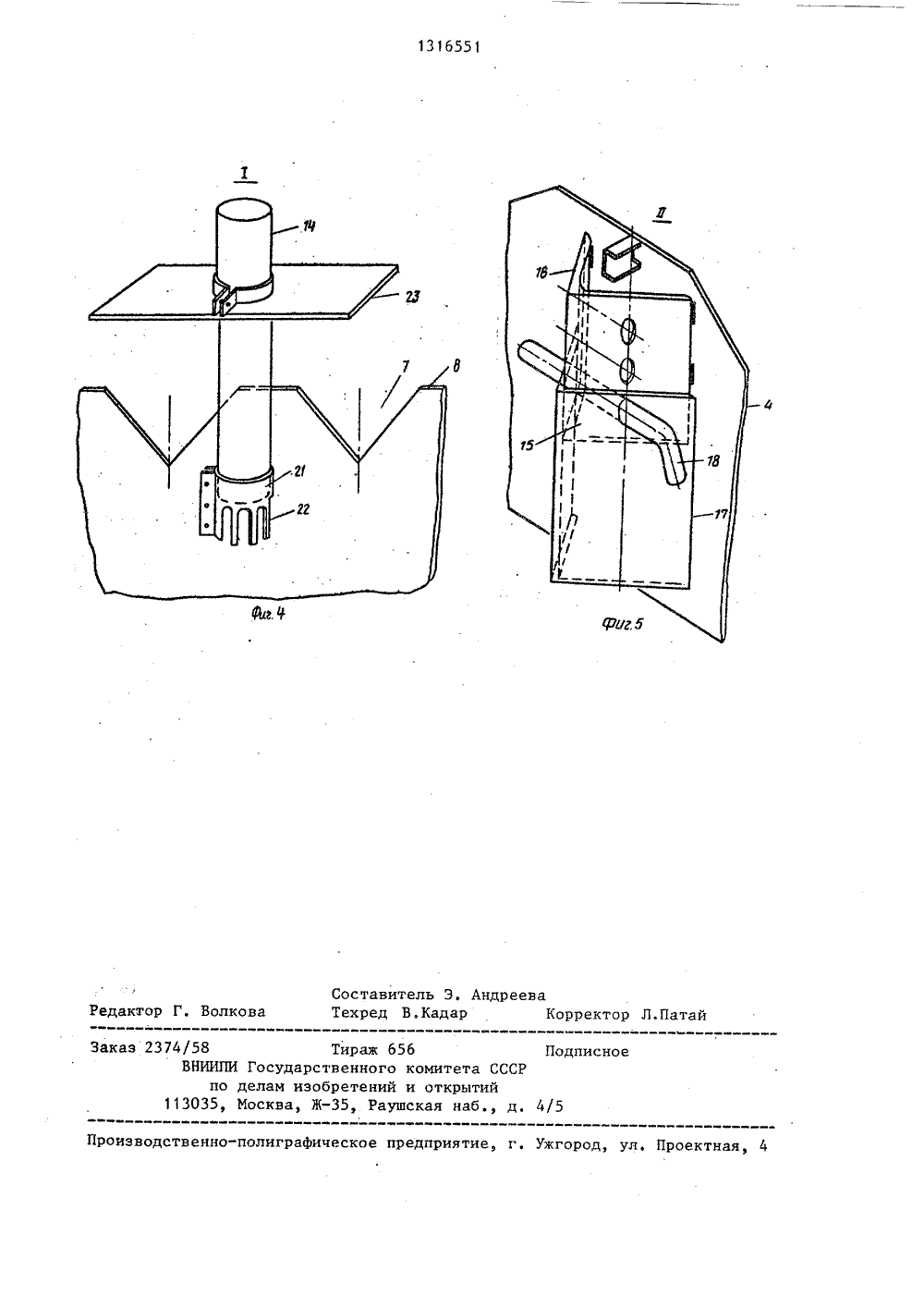

.8)9 2418012,979 Изобретени к фильтрок устройго продук- овальную тносится частност ванию жидкости, в ствам для подачи та на горизонталь поверхность и рас Цель - обеспечени пределения фильтр горизонтальной фи ильтруе ую филь по неи. ого расукта по й поверх ределени равноме емого пр ьтроваль-А ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ(54) УСТРОЙСТВО ДЛЯ ПОДАЧИ И РАСПРЕДЕЛЕНИЯ ФИЛЬТРУЕМОГО ПРОДУКТА ГА ГОРИЗОГТАЛЬГУЮ ФИЛЬТРОВАЛЬГУЮ ПОВЕРХНОСТЬ ности, Емкость 1 имеет стенки: боковые 2 и 3, переднюю и заднюю. Порог6 выполнен с отверстиями 7 по верхнему краю 8. Емкость 1 разделена порогом 6 на отсек питания с основаниеми отсек распределения, основание которого имеет отверстие. Труба 14 дляподачи материала размещена над отсеком питания, Вертикальные перегородки 15, установленные на пороге 6 ипередней стенке емкости 1, выполнены уголкового профиля из двух гуголков, охватывающих один другой;и имеют средства крепления, В отсеке распределения емкости 1 над отверстием его основания установленэкран, а в отсеке питания на перепускном пороге 6 по его высоте у отверстий порога 6 укреплены отражатели 20. Труба 14 выполнена с зубчатым венцом 21, зубцы которого обра-.щены к основанию отсека питания, приэтом труба имеет защитную пластину23, установленную над отсеком питания и выполненную по его ширине.Изобретение относится к фильтрованию жидкости,в частности к устройствам для подачи и распределенияфильтровального продукта на горизон-тальную фильтровальную поверхность.Цель изобретения - обеспечениеравномерного распределения фильтруе 1 мого продукта по горизонтальной фильтровальной поверхности,На фиг, 1 представлено устройствообщий вид на фиг, 2 - разрез А-А нафиг.1", на фиг. 3 - разрез Б-Б нафиг. 2; на фиг 4 - узел 1 на фиг,2,на фиг. 5 - узеЛ 11 на фиг. 3. Устройство включает емкость 1, имеющую боковые стенки 2 и 3, переднюю 4 и заднюю 5 стенки, Устройство имеет укрепленный на боковых стенках 2 и 3 перепускной вертикальный порог 6 с отверстиями 7 по верхнему краю 8. Порог 6 разделяет емкость 1 на отсек 9 питания с основанием 10 и отсек 11 распределения, основание 12 которого имеет отверстие 13 для выпуска материала, и трубу 14 для подачи материала, размещенную над отсеком 9 питания, в котором на перепускном пороге 6 или на передней стенке 4 емкости 1 установлены вертикальные перегородки 15, нижняя кромка которых установлена на расстоянии от отсека 9 питания. Перегородки 15 выполнены из уголкового профиля, из двух уголков 16 и 17, охватывающих один другой и имеющих средства крепления 18, Уголки 16 и 17 установлены с возможностью регулирования по высоте одного уголка относительно другого. В отсеке 11 распределения над отверстием 13 установлен экран 19, жестко соединенный с задней стенкой 5 или с перепускным порогом 6 и ук- репленный по их длине с наклоном к основанию 12 отсека 11,распределения. В отсеке 9 питания на перепускном пороге 6 по его высоте у отверстий 7 укреплены отражатели 20, выполненные в виде пластин, Труба 14 для подачи материала на выходном конце выполнена с зубчатым венцом 21, зубцы 22 которого обращены к основанию отсека 9 питания, при этом венец 21 установлен с возможнбстью регулирования его по высоте трубы 14 и с возможностью его вращения, Труба 14 имеет защитную пластину 23, установленную над отсеком 9 питания и выполненную по ширине отсека. Устройство работает следующим образом,Фильтруемый продукт подается в отсек 9 питания по трубе 14 в любом количестве, Защитная пластина 23 препятствует случайному выбросу продукта к задней части емкости 1, что устраняет возможность коррозии продуктом. Продукт из отсека 9 питания поступает в отсек 11 распределения через перепускной порог 6, Отражатели 20 направляют поток продукта через отверстия 7 порога 6.Во время движения внутри отсека11 распределения продукт попадает на экран 19, меняет направление к основанию 12 и затем поступает на горизонтальную фильтровальную поверхность,Формула изобретения1, Устройство для подачи и распределения фильтруемого продукта на горизонтальную фильтровальную поверхность, содержащее емкость, имеющуюбоковые, переднюю и заднюю стенки,перепускной вертикальный порог сотверстиями по верхнему краю., укрепленный на боковых стенках емкости иразделяющий ее на отсек питания соснованием и отсек распределения,основание которого имеет отверстиедля выпуска продуктаи трубу для подачипродукта, размещенную над отсеком питания, о т л и ч а ю щ е е с ятем, что, с целью обеспечения равномерного распределения фильтруемогопродукта по горизонтальной фильтровальной поверхности, оно снабженовертикальными перегородками, размещенными в отсеке питания на переливном пороге или на задней стенке емкости,2, Устройство по п. 1, о т л ич а ю щ е е с я тем, что нижняя кромка перегородок установлена на расстоянии от основания отсека питания,3. Устройство по пп. 1 и 2, отл и ч а ю щ е е с я тем, что перегородки выполнены уголкового профиля,4. Устройство по и. 3, о т л и - ч а ю щ е е с я тем, что перегородка выполнена из двух уголков, охватывающих один другой, и имеет средства крепления и регулировки по высоте одного уголка относительно другого.131 б 551 15 Ъг.1 б-б 5. Устройство по пп, 1-4, о т л ич а ю щ е е с я тем, что оно снабженоразмещенным в отсеке распределениянад отверстием для выпуска материалаэкраном, жестко соединенным с передней стенкой емкости или с перепускным порогом по их длине с наклономк основанию отсека распределения,б. Устройство по пп, 1-5, о т л ич а ю щ е е с я тем, что оно снабженоразмещенными в отсеке питания укрепленными на пороге по его высоте у отверстий отражателями, выполненнымив виде пластин,7, Устройство по п. 1, о т л ич а ю щ е е с я тем, что труба на выходном конце выполнена с зубчатым венцом, зубцы которого обращены к 5 основанию отсека питания, при этомвенец установлен с возможностью регу.лирования его по высоте трубы и с возможностью его вращения. 10 8, Устройство по п. 1, о т л ич а ю щ е е с я тем, что труба снаб" жена защитной пластиной, установленной над отсеком питания и выполненной по ширине отсека.131655 ель Э. Андрее ос рректор Л.Пата ре.К и та С ытий 4/ 30 изводственно-полиграфическое предприятие, г, Уж тна едактор Г. Волаказ 237458ВНИИПИ Тираж б 5 б осударственного ко лам изобретений и сква, Ж, Раушск
