Способ уплотнения горизонтальных вакуумных фланцевых разъемов

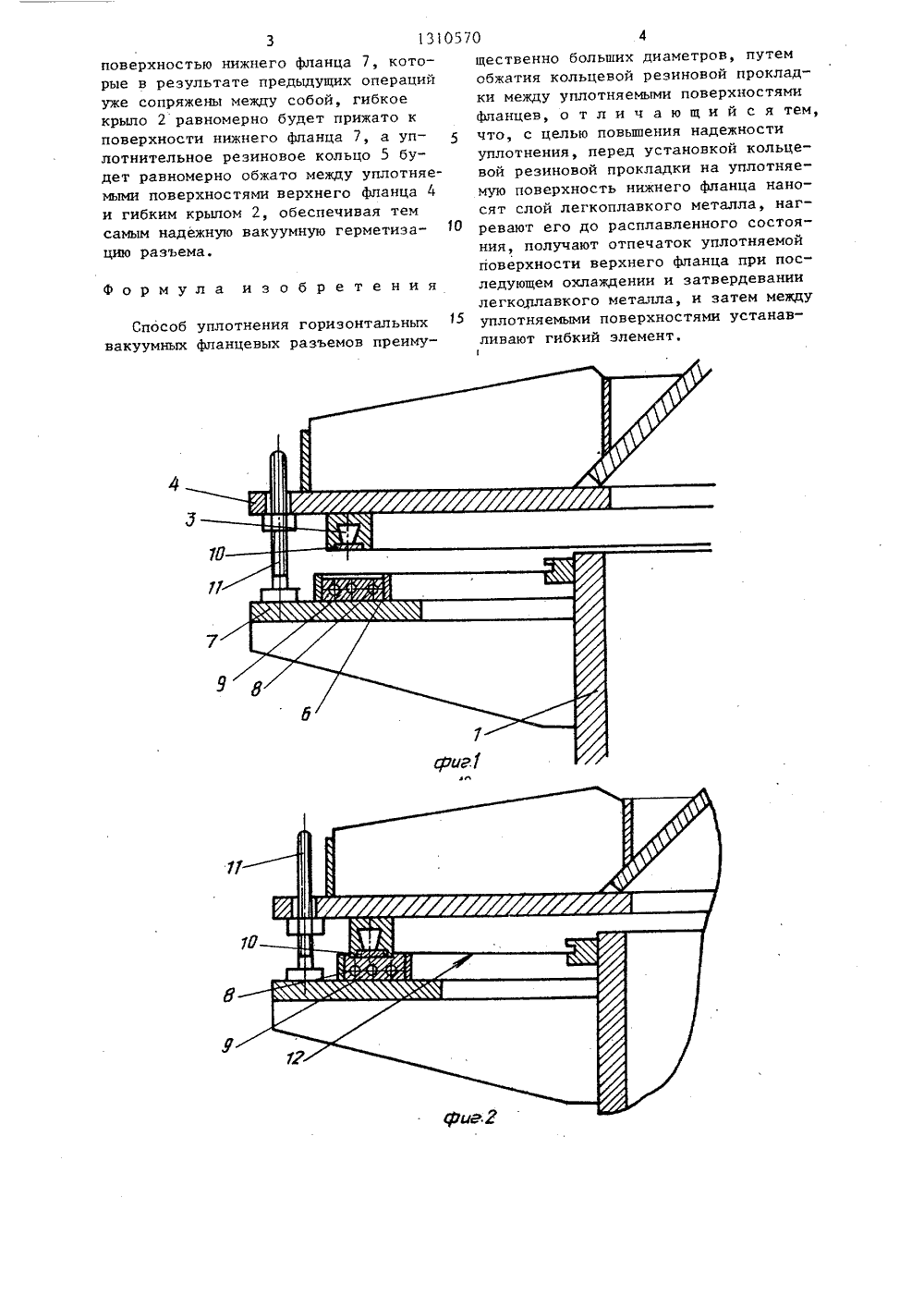

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕаЪ БЛИН 5/00 51) ТЕНИЯ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ И двтоЕСН 0 МУ Свидеть(56) Авторское свидетельство СССРУ 234068, кл, Р 16 Л 15/10, 1967.(54) СПОСОБ УПЛОТНЕНИЯ ГОРИЗОНТАЛЬНЫХ ВАКУУМНЫХ ФЛАНЦЕВЫХ РАЗЪЕМОВ(57) Изобретение относится к областивакуумной техники и может быть использовано при проектировании горизонтальных фланцевых разъемов вакуумных камер, преимущественно большихдиаметров, с использованием мягкихпрокладок. Целью изобретения является повышение надежности уплотнения. До закрепления на обечайке 1 гибкого крыла 2 (гибкий элемент) и установки в канавке 3 верхнего фланца 4 уплотнительного резинового кольца 5 в кольцевой канавке 6 нижнего фланца 7, закрепляемого на обечайке 1, с помощью встроенных в кольцевой канавке 6 электрических тенов 8 получают расплав 9 легкоплавкого металла, например припоя. Для уменьшения потерь тепла на стенки и дно кольцевой канавки 6 наносят термоизолирующее покрытие. Канавка 3 на верхнем фланце 4 глушится плоским металлическим кольцом 10. С помощью регулируемых направляющих-упоров 1, равномерно расположенных по периметру нижнего фланЯ ца 7, верхний фланец 4 опускают и вы1310570 ставляют относительно нижнего фланцатак, чтобы уплотнительная поверхность12 равномерно и по всему периметрунаходилась в контакте с расплавом 9легкоплавкого металла. После этого расплав охлаждают, прекращая подачуэлектроэнергии к электрическим тенам8, в результате чего образуется поверхность из застывшего расплава легкоплавкого металла, которая будетсопряжена с уплотняемой поверхностьюверхнего фланца, так как является ееотпечатком, и с помощью регулируемыхнаправляющих-упоров 11 верхний фланец поднимают. Гибкое крыло 2 закрепляют на обечайке 1 так, чтобы оноприкрывало и находилось в контакте с Изобретение относится к вакуумной технике и может быть использовано при проектировании горизонтальных фланцевых разъемов вакуумных камер, преимущественно больших диаметров, с 5 использованием мягких прокладок, например, из вакуумной резины.Целью изобретения является повьппение надежности уплотнения за счет равномерного распределения усилий на уплотнительный элемент.На Фиг.1 показано вакуумное уплотнение до установки уплотнительного кольца в верхнем фланце и до приварки гибкого крьцта; на фиг.2 - получе 15 ние сопряжения уплотняемой поверхности верхнего фланца с поверхностью нижнего фланца; на Фиг.3 - вакуумное уплотнение до герметизации разъема; на фиг.4 - то же, после герметизации разъема.Способ герметизации фланцевых разъемов реализуется следующим образом.25До закрепления на обечайкегибкого крыла 2 (гибкого элемента) и установки в канавке 3 верхнего фланца 4 уплотнительного резинового кольца 5 в кольцевой канавке 6 нижнего фланца 7, прикрепляемого к обечайке 1, с помощью встроенных в кольцевой канавке 6 электрических тенов 8 получают расплав 9 легкоплавкого застывшей поверхностью расплава 9 нижнего фланца 7. В канавку 3 верхне-го фланца вставляют уплотнительное резиновое кольцо 5, При опускании верхнего фланца 4 до контакта уплотнительной поверхности 12 верхнего фланца 4 с поверхностью, нижнего фланца 7,которые в результате предыдущих операций уже сопряжены между собой, гибкое крыло 2 равномерно будет прижато к поверхности нижнего фланца 7, а уплотнительное резиновое кольцо 5 будет равномерно обжато между уплотняемыми поверхностями верхнего фланца 4 и гибким крылом 2, обеспечивая тем самым надежную вакуумную герметизацию разъема. 4 ил,металла, например припоя. Для уменьшения потерь тепла на стенки и днокольцевой канавки 6 наносят термоизолирующее покрытие. Канавка 3 на верхнем Фланце 4 глушится плоским метал-ълическим кольцом 1 О, С помощью регулируемых направляющих-упоров 11,равномерно расположенных по периметру нижнего фланца 7, верхний Фланец4 опускают и выставляют относительнонижнего фланца так, чтобы его уплотнительная поверхность 12 равномернои по всему периметру находилась вконтакте с расплавом 9 легкоплавкогометалла. После этого расплав охлаждают, прекращая подачу электроэнергии к электротенам 8, в результатечего образуется поверхность из застывшего расплава легкоплавкого металла, которая сопряжена с уплотняемойповерхностью верхнего фланца, таккак является ее отпечатком, и спомощью регулируемых направляющихупоров 11 верхний фланец 4 поднимают,Гибкое крыло 2 прикрепляют к обечайке 1 так, чтобы оно прикрывало и находилось в контакте с застывшей поверхностью расплава 9 нижнего фланца7. В канавку 3 верхнего фланца 4вставляют уплотнительное резиновоекольцо 5. При опускании верхнегоФланца 4 до контакта уплотнительнойповерхности 12 верхнего фланца 4 споверхностью нижнего фланца 7, которые в результате предыдущих операций уже сопряжены между собой, гибкое крыло 2 равномерно будет прижато к поверхности нижнего фланца 7, а уплотнительное резиновое кольцо 5 будет равномерно обжато между уплотняемыми поверхностями верхнего фланца 4 и гибким крылом 2, обеспечивая тем самым надежную вакуумную герметизацию разъема.Формула изобретенияСпособ уплотнения горизонтальныхвакуумных фланцевых разъемов преимущественно больших диаметров, путемобжатия кольцевой резиновой прокладки между уплотняемыми поверхностямифланцев, о т л и ч а ю щ и й с я тем,что, с целью повышения надежностиуплотнения, перед установкой кольцевой резиновой прокладки на уплотняемую поверхность нижнего фланца наносят слой легкоплавкого металла, наг ревают его до расплавленного состояния, получают отпечаток уплотняемойповерхности верхнего фланца при последующем охлаждении и затвердеваниилегкоплавкого металла, и затем междууплотняемыми поверхностями устанавливают гибкий элемент.11310570 енкоКорректор М оставитель И. ехред И.Ходан Редактор И.Рыбчен Подпис Заказ 1877/3 твенно-полиграфическое предприятие, г. Укгород, ул, Проектна оиз Тираж 812 НИИПИ Государственно по делам изобретени 13035, Москва, Ж, о комитета СССР и открытий Раушская наб., д. 4/
