Стенд для моделирования работы основания и строительной конструкции

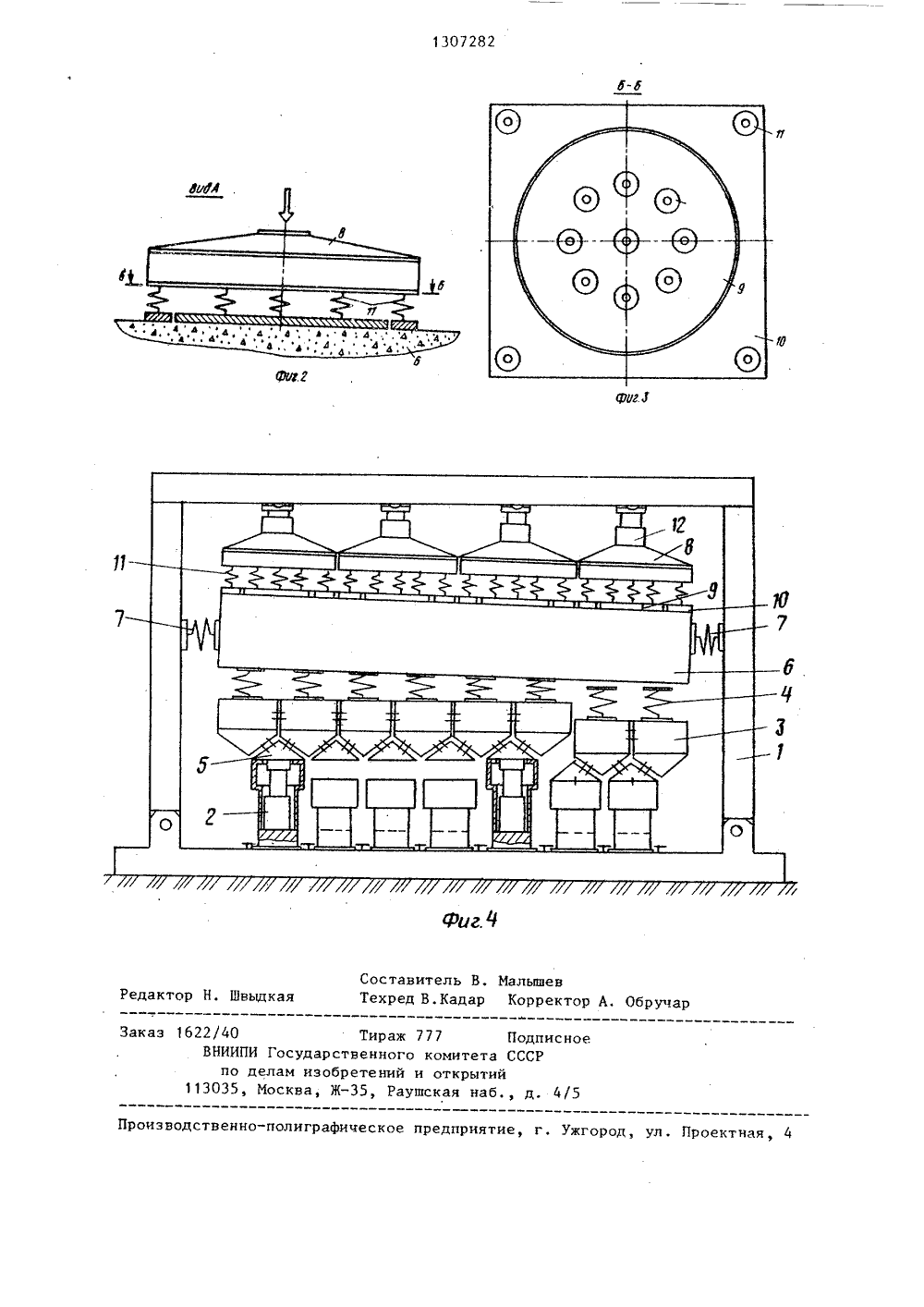

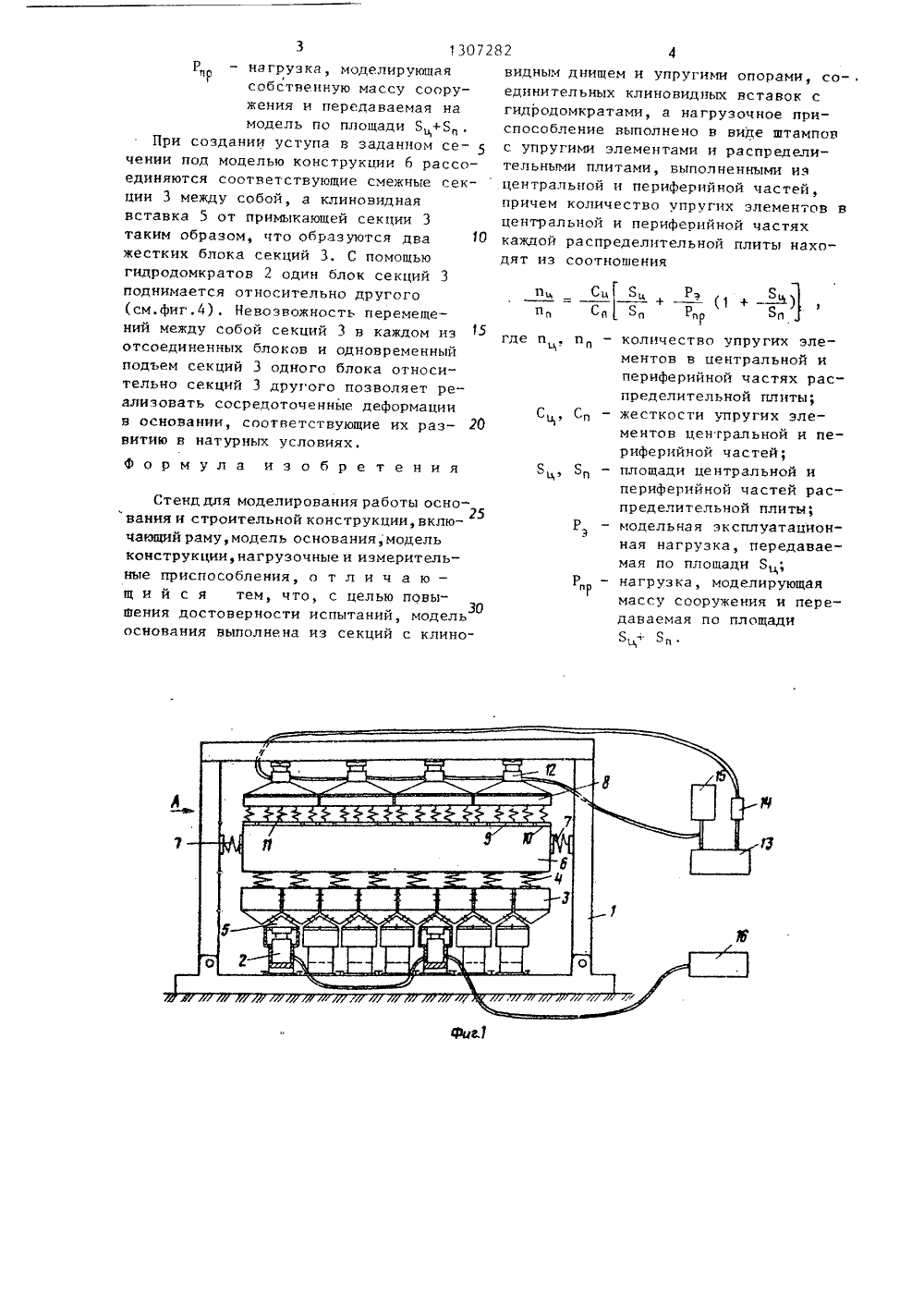

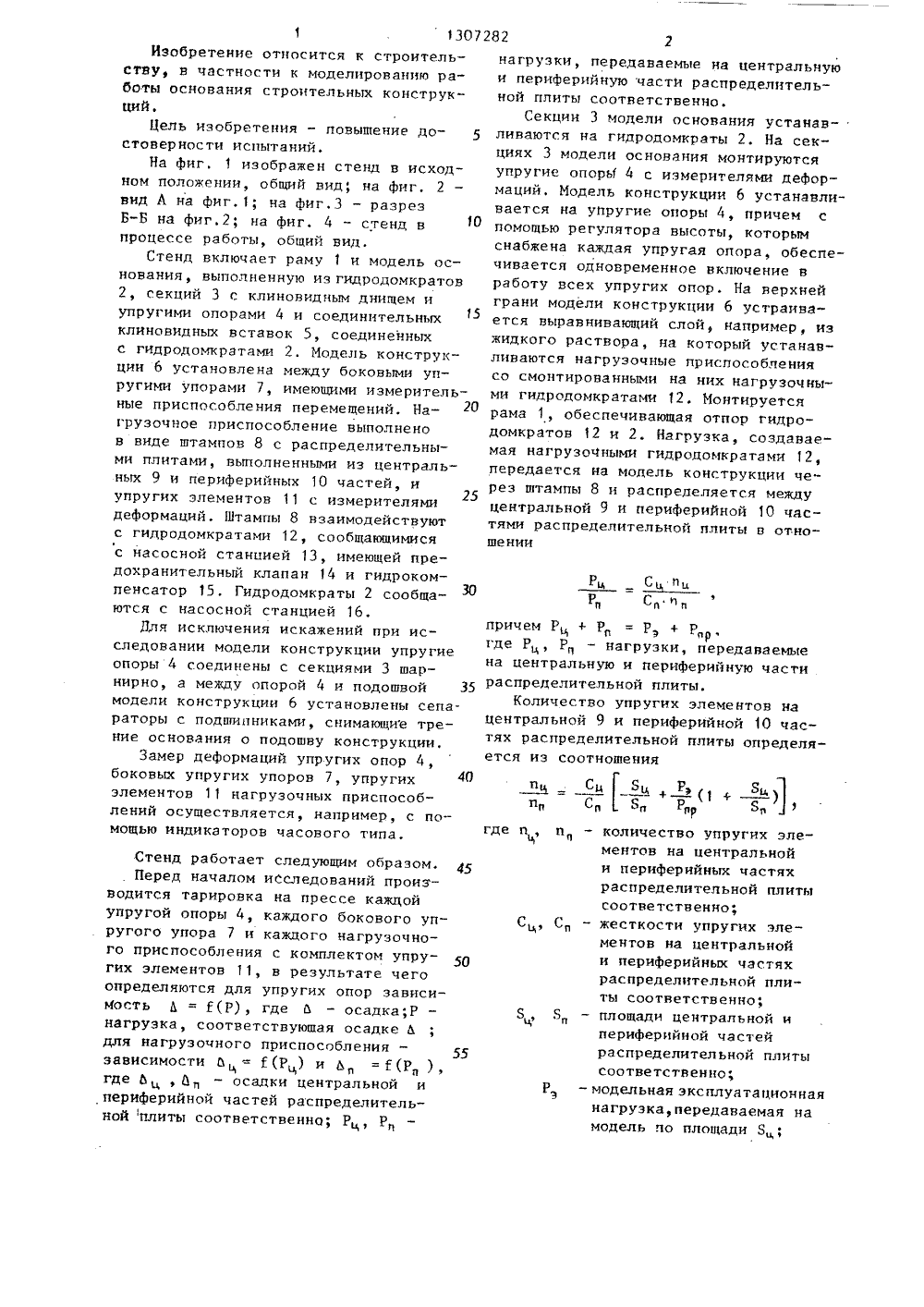

(71 учн 1 и и наоек нститут про"Донецкий р, А.А Корене зияновельство ССОР9/00, 1980.ство СССР5/00, 1982.ОВАНИЯ РАБОТЫОЙ КОНСТРУКЦИ УДАРСТВЕННЫЙ КОМИТЕТ ССС ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(54) СТЕНД ДЛЯ МОДЕЛИРОСНОВАНИЯ И СТРОИТЕЛЬН(57) Изобретение относится к областистроительства, в частности к моделированию работы основания строительных конструкций. Цель изобретенияповышение достоверности испытаний.Стенд включает раму, модель основания,модель конструкции и измерительныеприспособления. Модель основания выполнена из секций с клиновидным днищем и упругими опорами и соединительных клиновидных вставок с гидродомкратами. Нагрузочное приспособлениевыполнено в виде штампов с упругимиэлементами и распределительными плитами. Распределительные плиты состоят из центральной и периферийной частей. 4 ил.Изобретение относится к строительству, в частности к моделированию работы основания строительных конструкций,Цель изобретения - повышение достоверности испытаний.На фиг. 1 изображен стенд в исходном положении, общий вид; на фиг. 2вид Л на фиг. 1; на фиг.3 - разрезБ-Б на фиг.2; на фиг. 4 - стенд впроцессе работы, общий вид.Стенд включает раму 1 и модель основания, выполненную из гидродомкратов2, секций 3 с клиновидным днищем иупругими опорами 4 и соединительныхклиновидных вставок 5, соединенныхс гидродомкратами 2. Модель конструкции 6 установлена между боковыми упругими упорами 7, имеющими измерительные приспособления перемещений. Нагрузочное приспособление выпопненов виде штампов 8 с распределительными плитами, выполненными из центральных 9 и периферийных 10 частей, иупругих элементов 11 с измерителями25деформаций. Штампы 8 взаимодействуютс гидродомкратами 12, сообщающимисяс насосной станцией 13, имеющей предохранительный клапан 14 и гидроком -пенсатор 15, Гидродомкраты 2 сообщаются с насосной станцией 16.Для исключения искажений при исследовании модели конструкции упругиеопоры 4 соединены с секциями 3 шарнирно, а между опорой 4 и подошвой 35модели конструкции 6 установлены сепараторы с подшипниками, снимающие трение основания о подошву конструкции.Замер деформаций упругих опор 4,боковых упругих упоров 7, упругих 4"элементов 11 нагрузочных приспособлений осуществляется, например, с помощью индикаторов часового типа,Стенд работает следующим образом.. Перед началом иеследований произ- водится тарировка на прессе каждой упругой опоры 4, каждого бокового упругого упора 7 и каждого нагрузочного приспособления с комплектом упру гих элементов 11, в результате чего определяются для упругих опор зависиМость Ь = Е(Р), где о - осадка;Р - нагрузка, соответствуюшая осадке Л для нагрузочного приспособления - зависимости Ь = Г(Р) и и = (РП ), где цц, 6 - осадки центральной и периферийной частей распределительной плиты соответственно; Р, РРСл причем Р, + Р = Р + Ргде Р, Рч - нагрузки, передаваемые на центральную и периферийную части распределительной плиты.Количество упругих элементов на центральной 9 и периферийной 10 частях распределительной плиты определяется из соотношения Сц Бц Р, ( Яц)пр Ср Б Рр 811 где и, пп количество упругих элементов на центральной и периферийных частях распределительной плиты соответственно;жесткости упругих элементов на центральной и периферийных частях распределительной плиты соответственно; площади центральной и периферийной частей распределительной плиты соответственно;модельная эксплуатационная нагрузка, передаваемая на модель по площади 8; Сц, С Рэ нагрузки, передаваемые на центральную и периферийную части распределительной плиты соответственно.Секции 3 модели основания устанавливаются на гидродомкраты 2. На секциях 3 модели основания монтируются упругие опорь 1 4 с измерителями деформаций, Модель конструкции 6 устанавливается на упругие опоры 4, причем с помощью регулятора высоты, которым снабжена каждая упругая опора, обеспечивается одновременное включение в работу всех упругих опор. На верхней грани модели конструкции 6 устраивается выравнивающий слой, например, из жидкого раствора, на который устанавливаются нагрузочные приспособления со смонтированными на них нагрузочными гидродомкратами 12. Монтируется рама 1, обеспечивающая отпор гидро- домкратов 12 и 2. Нагрузка, создаваемая нагрузочными гидродомкратами 12, передается на модель конструкции через штампы 8 и распределяется между центральной 9 и периферийной 10 частями распределительной плиты в отно- шении3 13 О 72Р - нагрузка, моделирующаясобственную массу сооружения и передаваемая на модель по площади Б+Бп.При создании уступа в заданном се чении под моделью конструкции б рассоединяются соответствующие смежные секции 3 между собой, а клиновидная вставка 5 от примыкающей секции 3 таким образом, что образуются два 10 жестких блока секций 3, С помощью гидродомкратов 2 один блок секций 3 поднимается относительно другого (см.фиг.4). Невозвожность перемещений между собой секций 3 в каждом иэ отсоединенных блоков и одновременный подъем секций 3 одного блока относительно секций 3 другого позволяет реализовать сосредоточенные деформации в основании, соответствующие их раз витию в натурных условиях,Формула изобретения Стенд для моделирования работы осно 25 ванияи строительной конструкции,вклюЧающий раму, модель основания, модель конструкции,нагрузочныеи измерительные приспособления, о т л и ч а ю - щ и й с я тем, что, с целью повышения достоверности испытаний, модель30 основания выполнена из секций с клино где и, пп пр количество упругих элементов в центральной ипериферийной частях распределительной плиты;жесткости упругих элементов центральной и периферийной частей;площади центральной ипериферийной частей распределительной плиты;модельная эксплуатационная нагрузка, передаваемая по площади Бцнагрузка, моделирующаямассу сооружения и передаваемая по площадиц+ п видным днищем и упругими опорами, соединительных клиновидных вставок с гидродомкратами, а на груз очное приспособление выполнено в виде штампов с упругими элементами и распределительными плитами, выполненными из центральной и периферийной частей, причем количество упругих элементов в центральной и периферийной частях каждой распределительной плиты находят из соотношенияпц Сц Бц Рэ , Б,)+ (1+пп Сй Кп Рпр Ял1307282 Фиг.Х г.9 Составитель В. МалышевРедактор Н. Швьдкая Техред В.Кадар Корректо руча За одписноеССР Производственно-полиграфическое предприятие, г, Ужгород, ул ектная,622/40 ВНИИПИ по д 11 Э 035, Тираж 777 осударственного ком ам изобретений и от сква, Ж, Раушска тета рыти наб
