Устройство для испытания и идентификации электропроводящих монет

Номер патента: 1287758

Автор: Тимо

ZIP архив

Текст

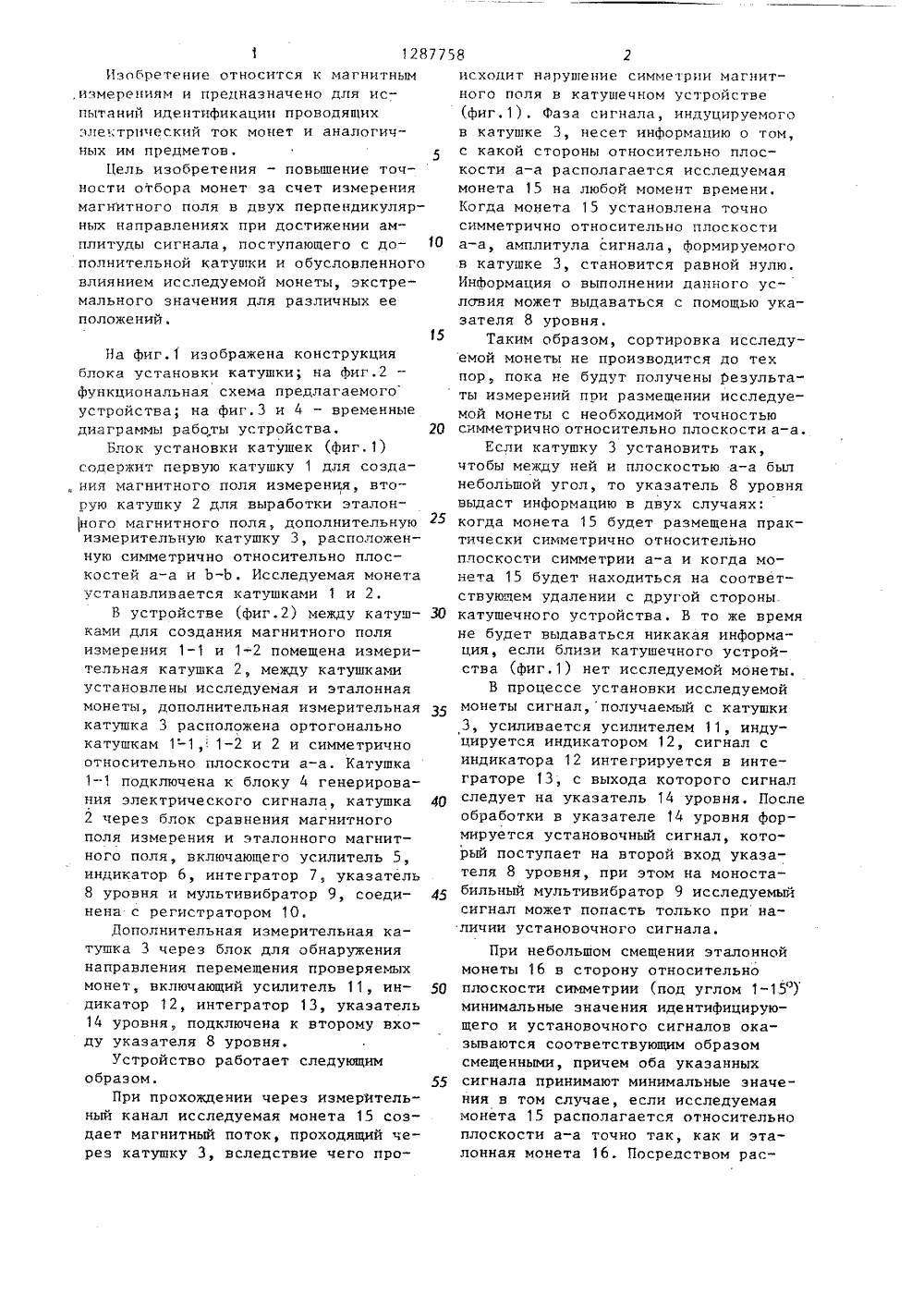

(59 4 С 01 К 33 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ ЗОБР ОПИСА Н ПАТЕНТУ 77028/2.09,802729 люченную к блокуго поля измерения нитного поля, по сравнения магнит(54)(57)И ИДЕНТИФМОНЕТ, сосозданияподключеэлектрич РОЙСАЦИИ жащ нит иную кескогоя выраб ушку 00фс 3(22) 02 (31) 79 (32) 03 (33) Р 1 (46) (71) (72) (53) (56) кл. О ТВО ДЛЯ ИСПЫТАНИЯ ЭЛЕКТРОПРОВОДЯБИХ е первую катушку для ого поля измерения, лоху генерирования игнала, вторую катки эталонного маги эталонного магнитного поля, выходкоторого подключен к регистратору,о т л и ч а ю щ е е с я тем, что,с целью повышения точности отборамонет, оно содержит дополнительнуюизмерительную катушку, геометрическая ось которой перпендикулярна продольной оси симметрии катушек с возможностью отклонения ее в пределах1-15 , и детектирующий блок для обнаружения направления перемещенияпроверяемых монет, подключенный кдополнительной измерительной катушке, выход которого подключен к второму входу блока сравнения магнитного поля измерения и эталонного магнитного поля.Изобретение относится к магнитным ,измерениям и предназначено для испытаний идентификации проводящих электрический ток монет и аналогичных им предметов.Цель изобретения - повышение точности отбора монет за счет измерения магнитного поля в двух перпендикулярных направлениях при достижении амплитуды сигнала, поступающего с дополнительной катушки и обусловленного влиянием исследуемой монеты, экстремального значения для различных ее положений. 15 На фиг.1 изображена конструкцияблока установки катушки; на фиг,2Функциональная схема предлагаемогоустройства; на Фиг.З и 4 - временныедиаграммы работы устройства. 20Блок установки катушек (фиг.1)содержит первую катушку 1 для созда, ния магнитного поля измерения, вторую катушку 2 для выработки эталон 1 ного магнитного поля, дополнительнуюизмерительную катушку 3, расположенную симметрично относительно плоскостей а-а и Ь-Ь . Исследуемая монетаустанавливается катушками 1 и 2,В устройстве (фиг.2) между катуш- ЗОками для создания магнитного поляизмерения 1-1 и 1-2 помещена измерительная катушка 2, между катушкамиустановлены исследуемая и эталоннаямонеты, дополнительная измерительнаякатушка 3 расположена ортогональнокатушкам 1-1, 1-2 и 2 и симметричноотносительно плоскости а-а. Катушка1-1 подключена к блоку 4 генерирования электрического сигнала, катушка 402 через блок сравнения магнитногополя измерения и эталонного магнитного поля, включающего усилитель 5,индикатор 6, интегратор 7, указатель8 уровня и мультивибратор 9, соедииена с регистратором 10.Дополнительная измерительная катушка 3 через блок для обнаружениянаправления перемещения проверяемыхмонет, включающий усилитель 11, ин Одикатор 12, интегратор 13, указатель14 уровня, подключена к второму входу указателя 8 уровня,Устройство работает следующимобразом. 55При прохождении через измерительный канал исследуемая монета 15 создает магнитный поток, проходящий через катушку 3, вследствие чего происходит нарушение симметрии магнитного поля в катушечном устройстве (фиг,1). Фаза сигнала, индуцируемого в катушке 3, несет информацию о том, с какой стороны относительно плоскости а-а располагается исследуемая монета 15 на любой момент времени. Когда монета 15 установлена точно симметрично относительно плоскости а-а, амплитула сигнала, формируемого в катушке 3, становится равной нулю. Информация о выполнении данного условия может выдаваться с помощью указателя 8 уровня.Таким образом, сортировка исследуемой монеты не производится до тех пор, пока не будут получены результаты измерений при размещении исследуемой монеты с необходимой точностью симметрично относительно плоскости а-а,Если катушку 3 установить так, чтобы между ней и плоскостью а-а был небольшой угол, то указатель 8 уровня выдаст информацию в двух случаях: когда монета 15 будет размещена практически симметрично относительно плоскости симметрии а-а и когда монета 15 будет находиться на соответствующем удалении с другой стороны катушечного устройства. В то же время не будет выдаваться никакая информация, если близи катушечного устройства (фиг.1) нет исследуемой монеты.В процессе установки исследуемой монеты сигнал,получаемый с катушки 3, усиливается усилителем 11, индуцируется индикатором 12, сигнал с индикатора 12 интегрируется в интеграторе 13, с выхода которого сигнал следует на указатель 14 уровня. Поспе обработки в указателе 14 уровня формируется установочный сигнал, который поступает на второй вход указателя 8 уровня, при этом на моностабильный мультивибратор 9 исследуемый сигнал может попасть только при наличии установочного сигнала.При небольшом смещении эталонной монеты 16 в сторону относительно плоскости симметрии (под углом 1-15") минимальные значения идентифицирующего и установочного сигналов оказываются соответствующим образом смещенными, причем оба укаэанных сигнала принимают минимальные значения в том случае, если исследуемая монета 15 располагается относительно плоскости а-а точно так, как и эталонная монета 16. Посредством рас 1287758смотренной асимметрии конструкции катушечного устройства оказывается возможным избавиться от установочного сигнала в том случае, когда в непосредственной окрестности хату шечного устройства исследуемая монета отсутствует. В обоих случаях генерировать сигнал в необходимые моменты проведения измерений (на фиг,3 показан вид сигналов в соот ветствующей аппаратуре для случая, когда исследуемая монета вводится в канал размещения монет), На фиг.З по горизонтальной оси отложено расстояние между центральной точкой исследуемой монеты и плоскостью а-а. Максимальный диаметр катушек в измерительных элементах составляет 40 мм. Кривая с (фиг.З) соответствует амплитуде сигнала, формируемого 2 О на выходе усилителя 5. На основе данного сигнала в указателе 8 уровня формируетсясигнал й (фиг.З). Величины е и Г (фиг.3) представляют собой25 опорные уровни указателя 8 уровня, а разность этих уровней характеризует гистерезис указателя 8 уровня,Кривая я (фиг.3,4) соответствует зависимости амплитуды сигнала, который формируется в катушке 3, от месторасположения исследуемой монеты.Установочный сигнал Ь (фиг.З) получается из сигнала я (фиг.З) с помощью установочной цепи, состоящей 35 из усилителя 11, индикатора 12, интегратора 13 и указателя 14,Величины 1 и Е (фиг,З и 4) представляют собой опорные уровни указателя 14 уровня, при этом предпочти тельно, чтобы разность между этими уровнями была больше, чем разность между уровнями е и Г (фиг. 3). Это обусловлено тем, что постоянная времени интегратора 13 имеет меньшее значение по сравнению с постоянной времени интегратора 7 вследствие высокой скорости изменения амплитуды сигнала я (фиг.З и 4). На основании сигналов й и 1 (фиг,З) в указателе 8 уровня происходит формирование сигнала ш (фиг,З), который является входным для одностабильного мультивибратора 9. В том случае, когда сигнал необходим только при установке исследуемой монеты в середину измерительного участка, он может быть восстановлен с помощью мультивибратора 9, приводимого в действие нарастающим фронтом запускающего сигнала (фиг,ЗЬ) в моменты ,-повторное срабатывание от которого исключается вплоть до момента времени С (С С, ),На фиг.4 показано функционирование установочной цепи для случая, когда установочная катушка 3 смещена относительно плоскости а"а на угол 3,5 При введении исследуемой монеты 15 в канал для размещения монет указатель 14 уровня формирует два различных установочных импульса (сигналп). дин из этих импульсов формируется в тот момент, когда исследуемая монета 15 размещается практически симметрично по отношению к плоскости а-а, а другой импульс формируется в тот момент, когда исследуемая монета проходит приблизительно половину пути внутри измерительного элемента. Второй импульс формируется только на одной стороне измерительного элемента, вследствие чего он может быть использован для определения направления перемещения исследуемой монеты.1287758 Фиг Составитель Л,УстиновЛежнина Техред И;Попович Редак орректор В. Бутя ираж 730 Подпис осударственного комитета СС лам изобретений и открытий Москва, Ж, Раушская наб. роизводственно-полиграфическое Заказ 733/б 1ВНИИПИпо д113035 приятие, г.Ужгород, ул.Проектная, 4

Смотреть

Заявка

2977028, 02.09.1980

Койнтест Ой

ТИМО ЮХАНИ ЭКМАН

МПК / Метки

МПК: G01R 33/12

Метки: идентификации, испытания, монет, электропроводящих

Опубликовано: 30.01.1987
