Хранилище сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1285132
Автор: Лебедь
Текст

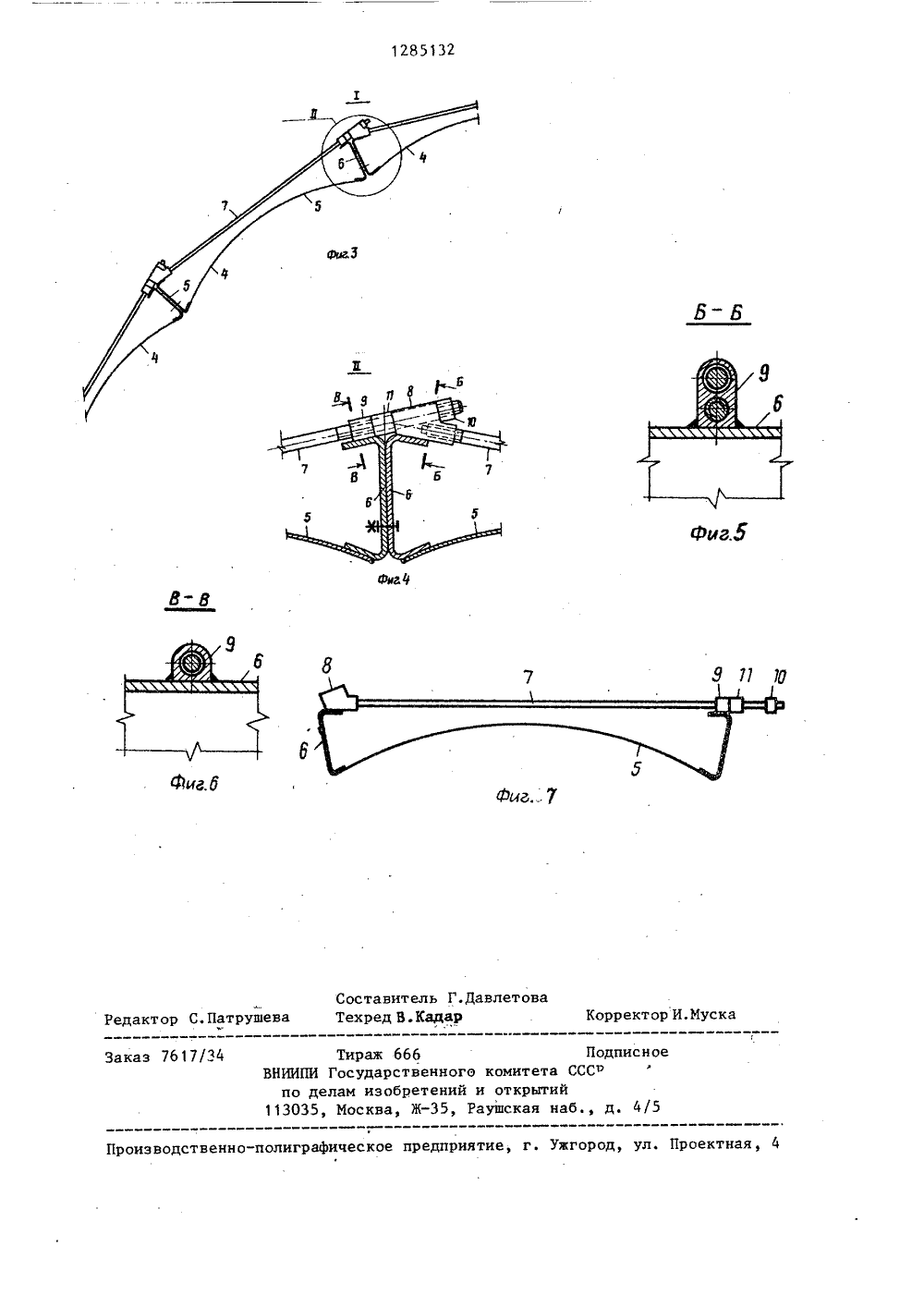

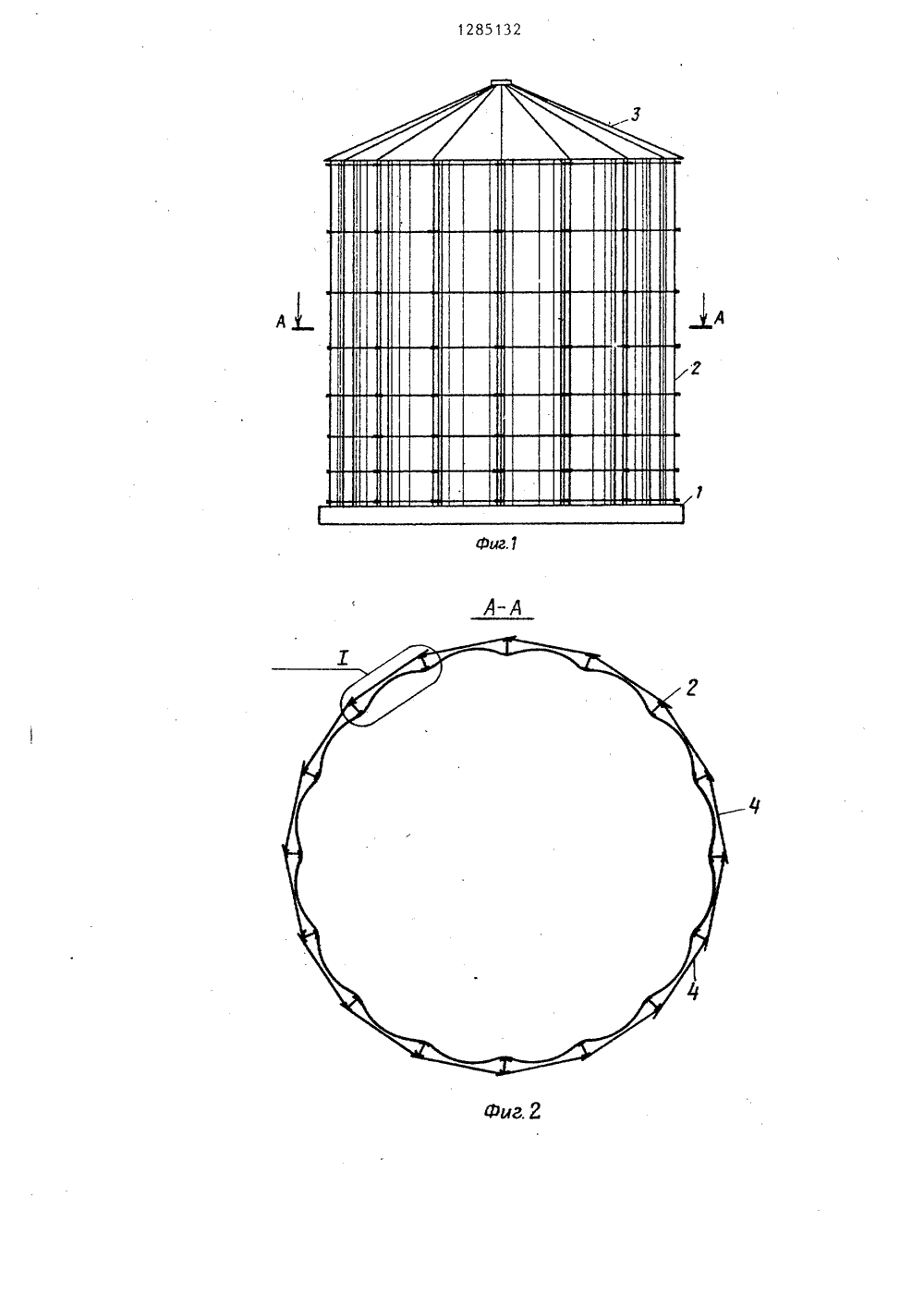

Изобретение относится к строительству и предназначено для возведениясооружений для хранения сыпучих материалов, например зерна,Целью изобретения является снижение трудоемкости возведения и повышение жесткости при монтаже.На фиг. 1 показано хранилище, общий вид; на фиг. 2 - разрез А-А нафиг. 1, на фиг. 3 - узелна фиг, 2;на фиг. 4 - узелна фиг, 3; нафиг. 5 . - разрез Б-Б на фиг. 4; нафиг. 6 - разрез В-В на фиг. 4; нафиг7 - стеновой пространственныйблок, поперечный разрез.Хранилище включает фундамент 1,стеновое ограждение 2 и покрытие 3,Стеновое ограждение 2 состоит изпространственных блоков 4, Стеновойпространственный блок 4 включаетв себя цилиндрическую тонкостеннуюпанель 5, краевые вертикальные ребра б и горизонтальные стержневыебандажные элементы 7. Краевые вертикальные ребра 6 выполнены С-образного профиля с непараллельными полками. Горизонтальные стержневыебандажные элементы 7 выполнены круг"лого профиля и имеют по концам резьбу. Внутренние полки С-образногопрофиля прикреплены к торцам каждойпанели, а одна из наружных полоккаждого блока выполнена с соединительным элементом 8 и опорным элементом 9, объедийенными между собойстержневым бандажом 7. Один конецбандажного элемента 7 со стороныопорного элемента 9 имеет выпуск запределы пространственного блока 4,причем этот выпуск снабжен гайкой10 и втулкой 11. Соединительный элемент 8 имеет глухое резьбовое исквозное отверстия, продольные оси.которых совпадают с осями соединяемых стержневых бандажных элементов 7и пересекаются на радиальной осипоперечного сечения стойки. Опорныйэлемент 9 имеет сквозное резьбовоеотверстие, продольная ось которогосовпадает с осью прикрепляемогостержневого бандажного элемента 7.Возводят хранилище следующим образом..Устраивают железобетонный фундамент 1. На фундамент 1 последова" тельно устанавливают стеновые пространственные блоки 4 так, чтобы выпуски горизонтальных стержневыхбандажных элементов 7 последующегоблока 4 оказались вставленными всквозные отверстия соединительныхэлементов 8 предыдущего блока 4 исоединяют их между собой при помощигаек 10, Одновременно с этим конст руктивно соединяют между собой краевые вертикальные ребра б смежныхблоков 4, например, при помощи болтов. После образования из пространственных блоков 4 замкнутого стенового ограждения 2 устраивают покрьгтие 3.Все элементы стенового пространственного блока 4, кроме втулки 11,могут быть выполнены из металла,Втулка 11 может бьггь выполнена излюбого эластичного материала, например из резины.1Краевые вертикальные ребра б могут бьггь выполнены из холодногнутых швеллеров посредством их дополнительного гнутья.Горизонтальные стержневые бандажные элементы 7 могут быть выполнены из металла повышенной прочности.Формула изобретения35Хранилище сыпучих материалов,включающее стеновое ограждение извыпуклых наружу панелей круговогоочертания в плане, стоек и бандажей, 40 размещенных по высоте, о т л и -ч а ю щ е е с я тем, что, с цельюснижения трудоемкости возведения иповышения жесткости при монтаже,стеновое ограждение выполнено в ви де пространственного, блока с С-образными профильными элементами, внутренние полки которых прикреплейы кторцам каждой панели, образующимипри соединении смежных блоков стойки, 50 причем одна из наружных полок С-образного элемента каждого блока выполнена с опорным элементом, а другая - с соединительным элементом,объединенными между собой стержневьм 55 элементом бандажа.1285132 фиг Ю фиа М 8 оставитель Г,Давлетоваехред В. Кадар едактор С. Патруше ректор И,Муска Заказ 76 17 Тираж 666 ВНИИПИ Государственного ком по делам изобретений и от 113035, Москва, Ж, Раушс
