Стыковое соединение элементов хранилища сыпучих материалов

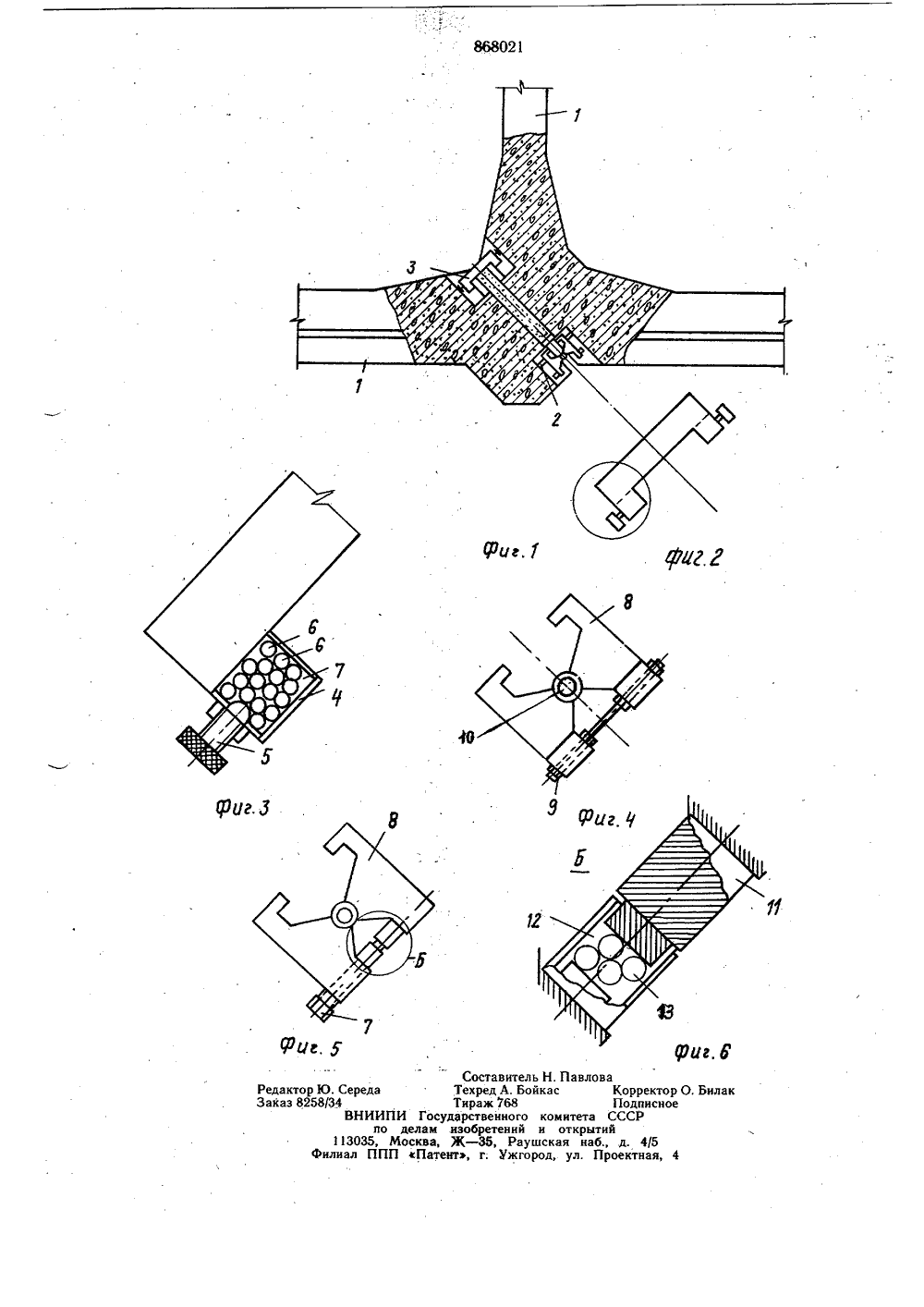

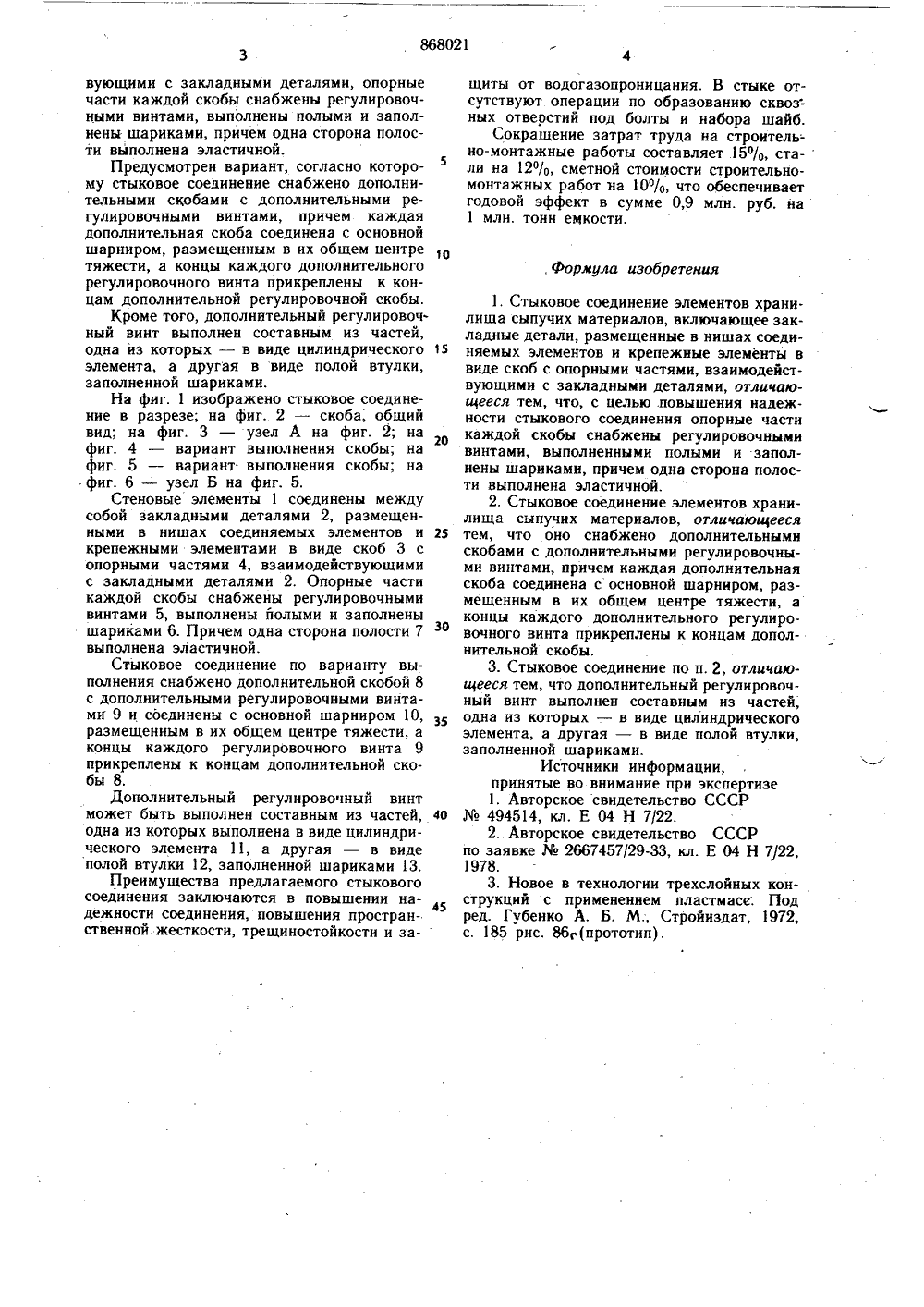

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик868021йо Аелам нзебретеннй н етнрмтнй(72) Авторы изобретения Центральный научно-исследовательский, эксперйменгальный и проектный институт по сельскому строительству 4(54), СТЫКОВОЕ СОЕДИНЕНИЕ ЭЛЕМЕНТОВ ХРАНИЛИЩА СЫПУЧИХ МАТЕРИАЛОВИзобретение относится к стыковымсоеди нениям хранилища сыпучего.Известно стыковое соединение сборных элементов хранилища сыпучих материалов, имеющее объемные угловые и плоские элементы, образующие ячейки, размещенные с перевязкой друг с другом в горизонтальной и вертикальной плоскостях, включающие сое- - динительные элементы в виде болтов или шпилек, пропущенных в углах через отверстия в элементах 1. Недостатком известного решения является наличие ползучести бетона сборных элементов под болтами, пропущенных через отверстия в элементах.Известно также стыковое соединение элементов хранилища, имеющего стеновые элементы, размещенные относительно друг друга- в горизонтальных и вертикальных плоскостях, включающее соединительные элементы в виде болтов и закладных деталей, расположенных в омоноличиваемых нишах по краям замоноличенного зазора с водо- и 20 газозащитным выступом в горизонтальных швах наружных элементов корпуса и с водо- и газозащитным экраном в вертикальных швах этих элементов и полостью, соединенной с внешней средой .2.:Недостатком такого соединения является наличие релаксации напряжений в болтах, вследствие работы болтов на растяжение от распора стеновых элементов сыпучим, которое приводит к постепенному ослаблению и потере предварительной затяжки болтов и раскрытию стыкового соединения.Наиболее близким техническим решением к предлагаемому является стыковое соединение элементов хранилища сыпучих материалов, включающее закладные детали, размещенные в нишах соединяемых элементов и крепежные элементы в виде скоб с опорными частями, взаимодействующими с закладными деталями 3.Недостатком этого решения является небольшая надежность стыкового соединения.Цель изобретения - повышение надежности стыкового соединения.Указанная цель достигается тем, что в стыковом соединении элементов хранилища сыпучих материалов, включающее закладные детали, размещенные в нишах соединяемых элементов и крепежные элементы в виде скоб с опорными частями, взаимодействующими с закладными деталями, опорныечасти каждой скобы снабжены регулировочными винтами, выполнены полыми и заполнены шариками, причем одна сторона полости выполнена эластичной.Предусмотрен вариант, согласно которо 5му стыковое соединение снабжено дополнительными скобами с дополнительными регулировочными винтами, причем каждаядополнительная скоба соединена с основнойшарниром, размещенным в их общем центретяжести, а концы каждого дополнительногорегулировочного винта прикрепленЫ к концам дополнительной регулировочной скобы.Кроме того, дополнительный регулировочный винт выполнен составным из частей,одна из которых - в виде цилиндрического 15элемента, а другая в виде полой втулки,заполненной шариками,На фиг. 1 изображено стыковое соединение в разрезе; на фиг. 2 - скоба, общийвид; на фиг. 3 - узел А на фиг. 2; нафиг. 4 - вариант выполнения скобы; нафиг. 5 - вариант выполнения скобы; нафиг. 6 - узел Б на фиг. 5.Стеновые элементы 1 соединены междусобой закладными деталями 2, размещенными в нишах соединяемых элементов и 25крепежными элементами в виде скоб 3 сопорными частями 4, взаимодействующимис закладными деталями 2. Опорные частикаждой скобы снабжены регулировочнымивинтами 5, выполнены йолыми и заполненышариками 6, Причем одна сторона полости 7 ЗОвыполнена эластичной.Стыковое соединение по варианту выполнения снабжено дополнительной скобой 8с дополнительными регулировочными винтами 9 и соединены с основной шарниром 10,размещенным в их общем центре тяжести, аконцы каждого регулировочного винта 9прикреплены к концам дополнительной скобы 8.Дополнительный регулировочный винтможет быть выполнен составным из частей, 40одна из которых выполнена в виде цилиндрического элемента 11, а другая - в видеполой втулки 12, заполненной шариками 13,Преимущества предлагаемого стыковогосоединения заключаются в повышении надежности соединения, повышения пространственной жесткости, трещиностойкости и защиты от водогазопроницания. В стыке отсутствуют операции по образованию сквоз- ных отвеостий под болты и набора шайб.Сокращение затрат труда на строительно-монтажные работы составляет 15%, ста-ли на 12%, сметной стоимости строительно- монтажных работ на 10%, что обеспечивает годовой эффект в сумме 0,9 млн, руб. на 1 млн. тонн емкости..Формула изобретения1. Стыковое соединение элементов хранилища сыпучих материалов, включающее закладные детали, размещенные в нишах соединяемых элементов и крепежные элементы в виде скоб с опорными частями, взаимодействующими с закладными деталями, отличающееся тем, что, с целью .повышения надежности стыкового соединения опорные части каждой скобы снабжены регулировочными винтами, выполненными полыми и заполиены шариками, причем одна сторона полости выполнена эластичной.2, Стыковое соединение элементов хранилища сыпучих материалов, отличающееся тем, что оно снабжено дополнительными скобами с дополнительными регулировочными винтами, причем каждая дополнительная скоба соединена с основной шарниром, размещенным в их общем центре тяжести, а концы каждого дополнительного регулировочного винта прикреплены к концам дополнительной скобы.3. Стыковое соединение по п, 2, отличающееся тем, что дополнительный регулировочный винт выполнен составным из частей, одна из которых - в виде цилиндрического элемента, а другая - в виде полой втулки, заполненной шариками.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР494514, кл. Е 04 Н 7/22,2 Авторское свидетельство СССР по заявке2667457/29-33, кл. Е 04 Н 7/22, 1978.3. Новое в технологии трехслойных конструкций с применением пластмасе; Под ред. Губенко А. Б. М., Стройиздат, 1972, с. 185 рис. 86 г(прототип).113035,Филиал ПП Редактор Ю. СередаЗаказ 8258/34ВНИИПИ СоставительТехред А. БойТираж 768Государственноголам изобретенийква, Ж - 35, РаушПатент, г. Ужгор Н. Павловакас Корректор О. БилПодписноекомитета СССРи открытийская набд. 4/5од, ул. Проектная, 4
