Установка для конвейерного содержания животных (ее варианты)
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

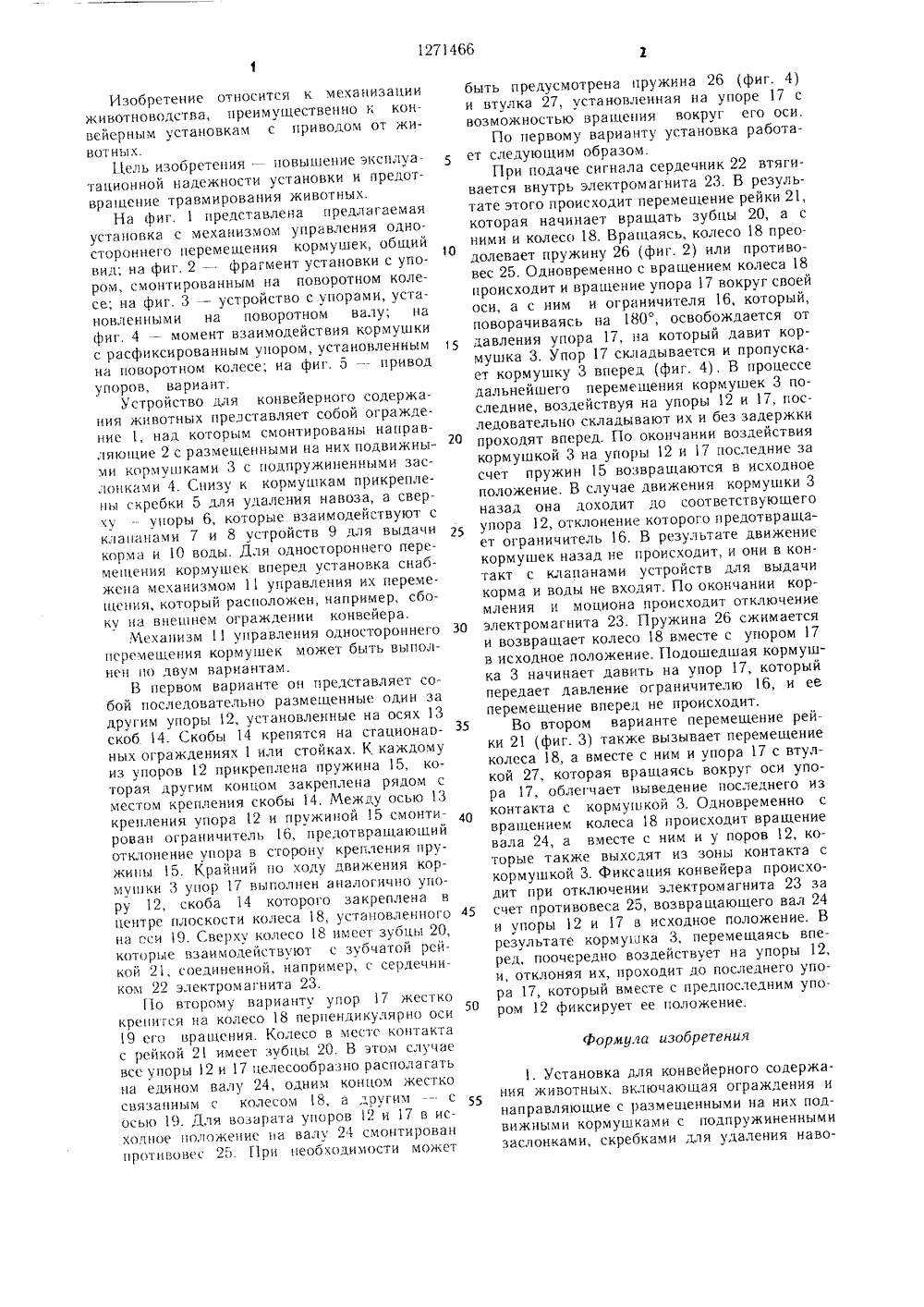

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 271466 И 9) 01 К 1/02 ПИ ИЗОБРЕТЕН И овательскии ашинострое- мопроизводЕЛЕ (ЕЕ ОГ АР И ение ки и ных. рав- подсельском - повышустанов я живо ие 1 и на шки Зс ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-исслеинститут комплексных проблемния для животноводства и коства(54) УСТАНОВКА ДЛЯ КОНВСОДЕРЖАНИЯ ЖИВОТНЫХАНТЫ)(57) Изобретение относится кзяйству. Цель изобретенияэксплуатационной надежностипредотвращение травмированиУстройство включает огражденляющие 2, подвижные корму пружиненными заслонками 4, скребки 5 для удаления навоза, упоры 6, взаимодействующие с клапанами 7 и 8 устройств 9 и 1 О для выдачи корма и воды. Установка снабжена механизмом 11 управления одностороннего перемещения кормушек. В первом варианте механизм 11 выполнен в виде последовательно закрепленных на ограждении конвейера с возможностью отклонения по ходу движения кормушек подпружиненных упоров. Последний упор по ходу движения конвейера установлен с возможностью поворота на 180 относительно своей продольной оси. Шаг установки упоров равен сумме длин подвижной части каждого упора и ширины кормушки. По второму варианту механизм 11 выполнен в виде закрепленного на ограждении конвейера с возможностью поворота вокруг оси вала с упорами. Г 1 ри этом последний, по ходу движения кормушки 3, упор закреплен жестко, а предыдущие подпружинены и установлены на нем с возможностью отклонения по ходу движения кормушки. 2 с.п. ф-лы, 5 ил.Формула изобретения Изобретение относится к механизации животноводства, преимушественно и конвейерным установкам с приводом от животных.Цель изобретения - повышение эксплуатационной надежности установки и предотвращение травмирования животных.На фиг. 1 представлена предлагаемая установка с механизмом управления одностороннего перемещения кормушек, общий вид; на фиг. 2 - фрагмент установки с упором, смонтированным на поворотном колесе; на фиг. 3 - устройство с упорами, установленными на поворотном валу; на фиг. 4 - момент взаимодействия кормушки с расфиксированным упором, установленным на поворотном колесе; на фиг. 5 -- привод упоров, вариант.Устройство для конвейерного содержания животных представляет собой ограждение 1, над которым смонтированы направляющие 2 с размещенными на них подвижными кормушками 3 с подпружиненными заслонками 4. Снизу к кормушкам прикреплены скребки 5 для удаления навоза, а сверху - упоры 6, которые взаимодействуют с клапанами 7 и 8 устройств 9 для выдачи корма и 10 воды. Для одностороннего перемещения кормушек вперед установка снабжена механизмом 11 управления их перемещения, который расположен, например, сбоку иа внешнем ограждении конвейера.Механизм 11 управления одностороннего перемещения кормушек может быть выполнен ио двум вариантам.В первом варианте он представляет собой последовательно размещенные один за другим упоры 2, установленные на осях 13 скоб 14. Скобы 14 крепятся на стационаоных ограждениях 1 или стойках. К каждому из упоров 12 прикреплена пружина 15, которая другим концом закреплена рядом с местом крепления скобы 14. Между осью 13 крепления упора 12 и пружиной 5 смонтирован ограничитель 16, предотвращающий отклонение упора в сторону крепления пружины 15. Крайний ио ходу движения кормушки 3 упор 17 выполнен аналогично упору 12, скоба 14 которого закреплена в центре плоскости колеса 18, установленного на сси 19. Сверху колесо 18 имеет зубцы 20, которые взаимодействуют с зубчатой рейкой 21, соединенной, например, с сердечником 22 электромагнита 23.По второму варианту упор 17 жестко крепится на колесо 18 перпендикулярно оси 9 его вращения. Колесо в месте контакта с рейкой 2 имеет зубцы 20. В этом случае все упоры 12 и7 целесообразно располагать на едином валу 24, одним концом жестко связанным с колесом 8, а другимс осью 9. Г 1 ля возарата упоров 12 и 17 в исходное положение иа валу 24 смонтирован противовес 25. При необходимости может 5 О 15 20 25 30 35 40 45 50 быть предусмотрена пружина 26 (фиг. 4) и втулка 27, установленная на упоре 17 с возможностью врашения вокруг его оси.По первому варианту установка работает следующим образом.При подаче сигнала сердечник 22 втягивается внутрь электромагнита 23. В результате этого происходит перемещение рейки 21, которая начинает врашать зубцы 20, а с ними и колесо 18. Вращаясь, колесо 18 преодолевает пружину 26 (фиг. 2) или противовес 25. Одновременно с врашением колеса 18 происходит и вращение упора 17 вокруг своей оси, а с ним и ограничителя 16, который, поворачиваясь на 180, освобождается от давления упора 17, на который давит кормушка 3. Упор 17 складывается и пропускает кормушку 3 вперед (фиг. 4), В процессе дальнейшего перемещения кормушек 3 последние, воздействуя на упоры 12 и 17, последовательно складывают их и без задержки проходят вперед. По окончании воздействия кормушкой 3 на упоры 12 и 17 последние за счет пружин 15 возврашаются в исходное положение. В случае движения кормушки 3 назад она доходит до соответствующего упора 12, отклонение которого предотврашает ограничитель 16. В результате движение кормушек назад не происходит, и они в контакт с клапанами устройств для выдачи корма и воды не входят. По окончании кормления и моциона происходит отключение электромагнита 23. Пружина 26 сжимается и возврашает колесо 18 вместе с упором 17 в исходное положение. Подошедшая кормушка 3 начинает давить на упор 17, который передает давление ограничителю 16, и ее перемешение вперед не происходит.Во втором варианте перемещение рейки 21 (фиг. 3) также вызывает перемещение колеса 18, а вместе с ним и упора 17 с втулкой 27, которая врашаясь вокруг оси упора 17, облегчает выведение последнего из контакта с кормушкой 3. Одновременно с врагцением колеса 18 происходит вращение вала 24, а вместе с ним и у поров 12, которые также выходят из зоны контакта с кормушкой 3. Фиксация конвейера происходит при отключении электромагнита 23 за счет противовеса 25, возвращающего вал 24 и упоры 12 и 17 в исходное положение. В результате кормушка 3, перемещаясь вперед, поочередно воздействует на упоры 12, и, отклоняя их, проходит до последнего упора 17, который вместе с предпоследним упором 12 фиксирует ее положение. 1. Установка для конвейерного содержания животных, включаюшая ограждения и направляющие с размешенными на них подвижными кормушками с подпружиненными заслонками, скребками для удаления наво 1271466за, упорами, взаимодействующими с клапанами устройств для выдачи корма и воды, отличающаяся тем, что, с целью повышения эксплуатационной надежности установки и предотвращения травмирования животных, она снабжена механизмом управления одностороннего перемещения кормушек, выполненным в виде последовательно закрепленных на ограждении конвейера с возможностью отклонения по ходу движения кормушек подпружиненных упоров, последний из которых по ходу движения конвейера установлен с возможностью поворота на 180 относительно своей продольной оси, причем шаг установки упоров равен сумме длин подвижной части каждого упора и ширины кормушки.2. Установка для конвейерного содержания животных, включаюгцая ограждения и направляющие с размещенными на них подвижными кормушками с подпружиненными заслонками, скребками для удаления навоза, упорами, взаимодействующими с клапанами устройств для выдачи корма и воды, отличающаяся тем, что, с целью по вышения эксплуатационной надежнос 1 и установки и предотвращения травмирования животных, она снабжена механизмом управления одностороннего перемещения кормушек, выполненным в виде закрепленного на ограждении конвейера с возможностью по. ворота вокруг оси вала с упорами, один из которых закреплен жестко, а предыдущими подпружинены и установлены на нем с возможностью отклонения по ходу движения кормушек, причем шаг уста овки упоров равен сумме длин подвижной части каждо. го упора и ширины кормушки.Редактор И. ГорнаяЗаказ 6265/4В Составител Техред И. Ве Тираж 679 И Государственно делам изобретен Москва, Ж - 35, Р П Патент, г. УжецовКорректор АПОДПИСНОЕго комитета СССРй и открытийаушская наб.,город, ул. Прое
СмотретьЗаявка
3887654, 06.05.1985
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНЫХ ПРОБЛЕМ МАШИНОСТРОЕНИЯ ДЛЯ ЖИВОТНОВОДСТВА И КОРМОПРОИЗВОДСТВА
КУЗНЕЦОВ АЛЕКСАНДР ГЕОРГИЕВИЧ, БЕЛОУСОВ АЛЕКСАНДР АНДРЕЕВИЧ, ДОРОШЕВ ВЛАДИМИР НИКОЛАЕВИЧ, КРАСИК МИХАИЛ ЯКОВЛЕВИЧ
МПК / Метки
МПК: A01K 1/02
Метки: варианты, ее, животных, конвейерного, содержания
Опубликовано: 23.11.1986
