Разравнивающее устройство
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

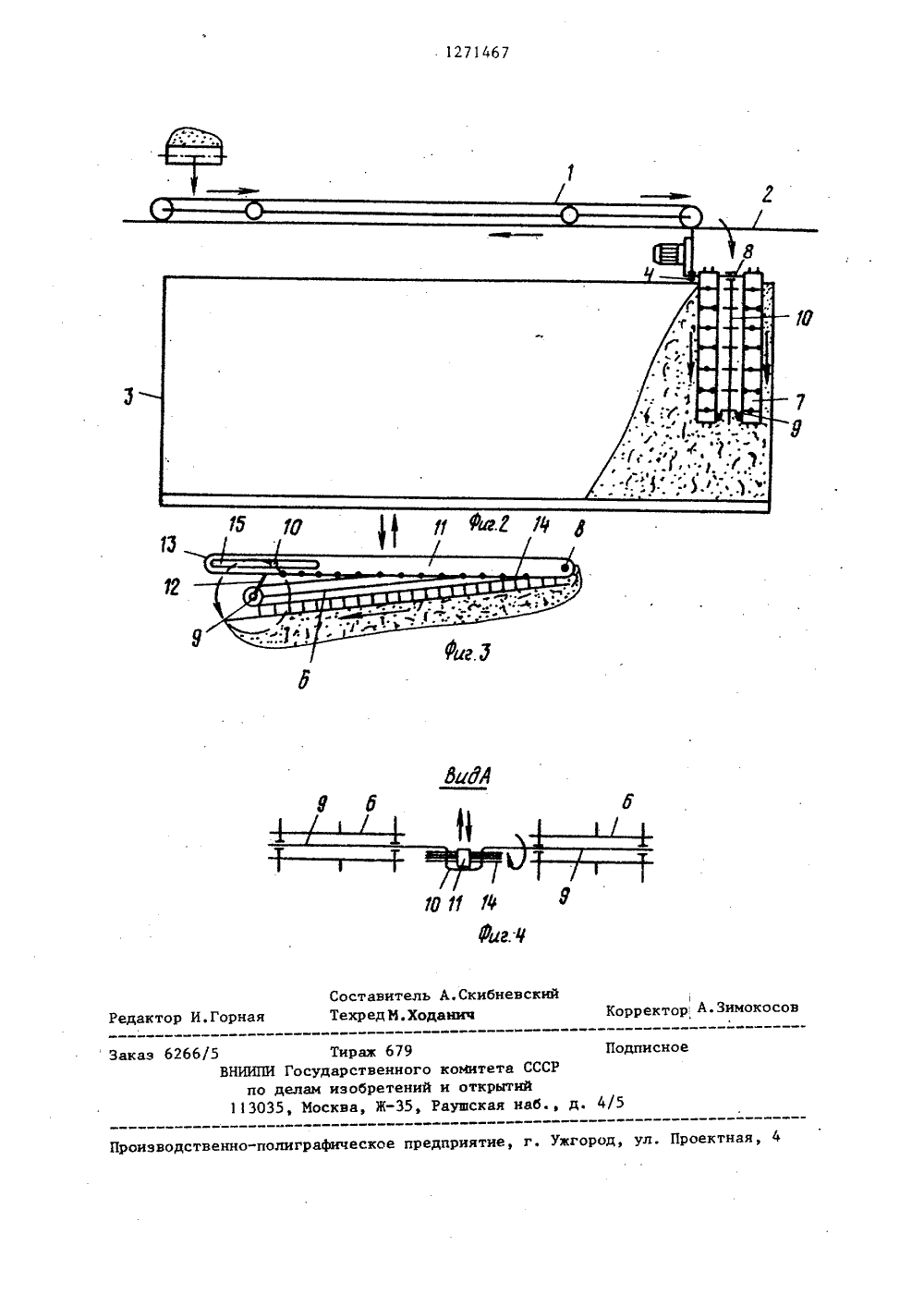

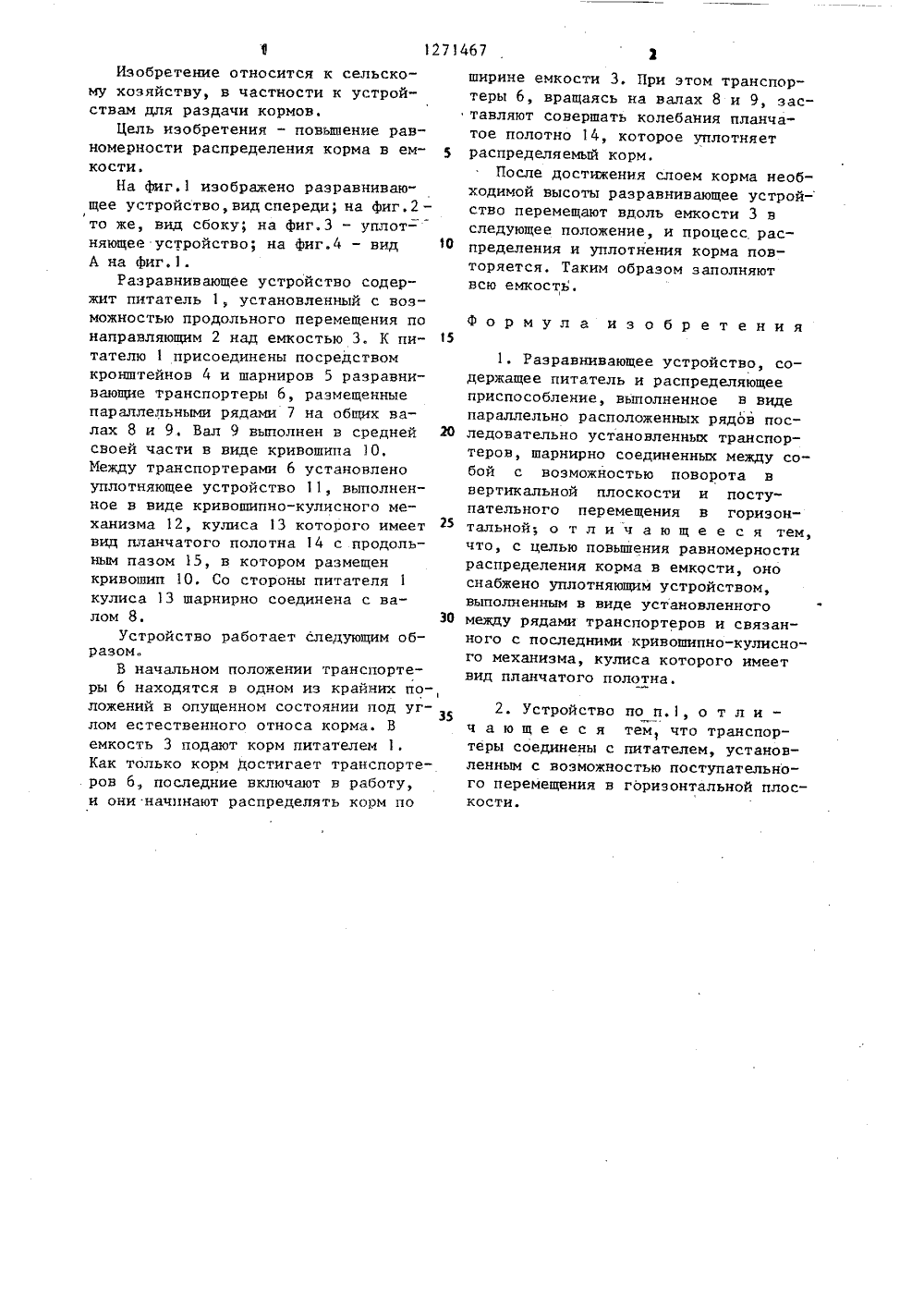

(511 4 А 9/ чкпВЮВф Ю ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВИДЕТЕЛЬСТ К АВТОРСК озяистСССР 1982.14842 кор ельскотрой -ОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(71) Благовещенский сельсковенный институт(57) Изобретение относитсяму хозяйству, в частности к ствам для раздачи кормов. Цель изобретения - повьппение равномерностираспределения корма в емкости. Разравнивающее устройство содержит питатель 1 и разравнивающие транспортеры 6, установленные параллельнымирядами и шарнирно соединенные с питателем. Между рядами транспорте-,ров 6 расположены уплотняющие устройства, выполненные в виде кривошипно-кулисного механизма, связанного с транспортерами, В процессе загрузки корма транспортеры 6 распределяют его по ширине емкости 3, а уплотняющее устроиство уплотн1 з.п. ф-лы, 4 ил.Изобретение относится к сельскому хозяйству, в частности к устройствам для раздачи кормов,Цель изобретения - повьппение равномерности распределения корма в емкостиНа фиг,1 изображено разравниваю"щее устройство, вид спереди; на фиг, 2 -то же, вид сбоку; на фиг.3 - уплотняющее устройство; на фиг.4 - вид 10А на фиг.1.Разравнивающее устройство содержит питатель 1, установленный с воэможностью продольного перемещения понаправляющим 2 над емкостью 3. К питателю 1 присоединены посредствомкронштейнов 4 и шарниров 5 раэравнивающие транспортеры 6, размещенныепараллельными рядами 7 на общих валах 8 и 9, Вал 9 выполнен в средней 20своей части в виде кривошипа 10.Между транспортерами 6 установленоуплотняющее устройство 11, выполненное в виде кривошипно-кулисного механизма 12, кулиса 13 которого имеетвид планчатого полотна 14 с продольным пазом 15, в котором размещенкривошип 10. Со стороны питателя 1кулиса 13 шарнирно соединена с валом 8. ЭОУстройство работает следующим образомВ начальном положении транспортеры 6 находятся в одном из крайних по-,ложений в опущенном состоянии под углом естественного относа корма. Вемкость 3 подают корм питателем 1.Как только корм достигает транспортеров 6, последние включают в работу,и они начинают распределять корм по ширине емкости 3, При этом транспортеры 6, вращаясь на валах 8 и 9, заставляют совершать колебания планчатое полотно 14, которое уплотняет распределяемый корм.После достижения слоем корма необходимой высоты раэравнивающее устрой- ство перемещают вдоль емкости 3 в следующее положение, и процесс распределения и уплотнения корма повторяется. Таким образом заполняют всю емкость.Ф о р м у л а изобретения1. Раэравнивающее устройство, содержащее питатель и распределяющееприспособление, выполненное в видепараллельно расположенных рядов последовательно установленных транспортеров, шарнирно соединенных между собой с возможностью поворота ввертикальной плоскости и поступательного перемещения в горизонтальной; о т л и ч а ю щ е е с я тем,что, с целью повьппения равномерностираспределения корма в емкости, оноснабжено уплотняющим устройством,выполненным в виде установленногомежду рядами транспортеров и связанного с последними кривошипно-кулисного механизма, кулиса которого имеетвид планчатого полотна,2. Устройство по п.1, о т л и - ч а ю щ е е с я тем, что транспортеры соединены с питателем, установленным с воэможностью поступательного перемещения в горизонтальной плоскости.1271467 оставитель А.Скибневскийехр ед М. Ходаиич П ое Тираж 679 НИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., приятие, г. Ужгород, ул. Проектная,роизводственно-полиграфическо Редактор И.ГорнаяЗаказ 6266/5 Корректор: А.Зимокосо
СмотретьЗаявка
3894764, 13.05.1985
БЛАГОВЕЩЕНСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
ДОЦЕНКО СЕРГЕЙ МИХАЙЛОВИЧ, ЧУПАК ГЕННАДИЙ НИКОЛАЕВИЧ, КОКШАРОВ АНДРЕЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A01K 5/00, B65G 69/04
Метки: разравнивающее
Опубликовано: 23.11.1986
Код ссылки
