Способ получения модифицированного каолина

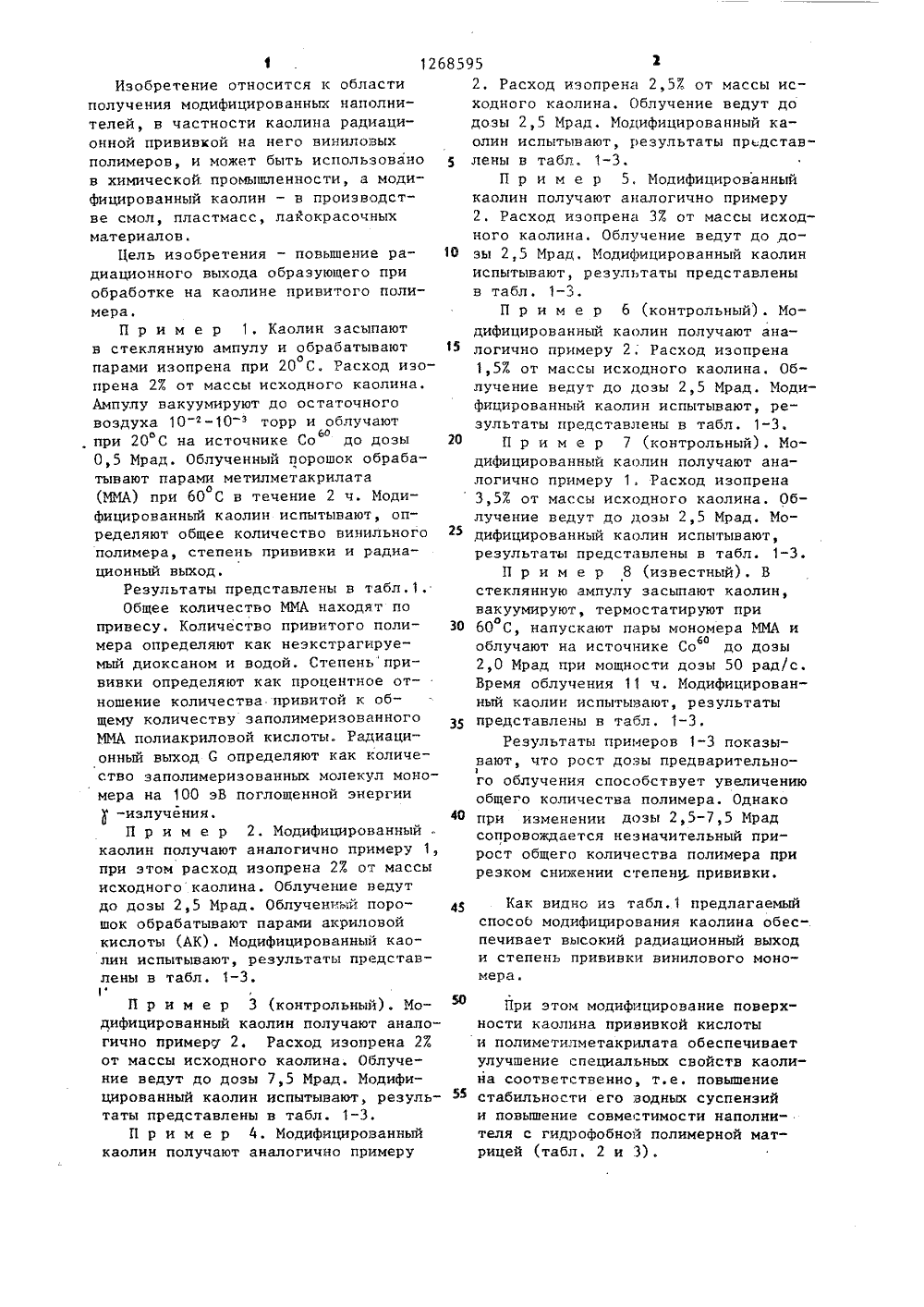

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 68595 ЯО с 50 4 С 09 С 3/08 ОПИСА БРЕТ МОЛИФИЦИРОВА к техноина радиавиниловых осит я ка а него обрете ионного (с 66 д являетвых лючаСпособ за олина парами им 2-37, изена каолин сух м излучен учения па акриловой сГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(46) 07,11.86, Бюл. Р 41 (71) Центральный научно-исследовательский институт бумаги (72) М.Л. Литвиненко, В.А. Динер, В.А, Полушкин и Н.Г. Татарников (53) 678.046.36:678.762.3.02(088.8) (56) Авторское свидетельство СССР Р 558033, кл. С 09 С 3/00, 1975,Авторское свидетельство СССР У 140985, кл. С 08 Р 2/46, 1961.(54) СПОСОБ ПОЛУЧЕН НОГО КАОЛИНА (57) Изобретение от логии модифицирован ционной прививкой н полимеров. Целью из ся повышение радиац привитого полимера 160 молекул/100 зВ) ется в обработке ка прена до поглощения на массу абсолютно облучении ионизирую и обработке после о метилметакрилата ил лоты. 3 табл.Изобретение относится к областиполучения модифицированных наполнителей, в частности каолина радиационной прививкой на него виниловыхполимеров, и может быть использованов химической. промышленности, а модифицированный каолин - в производстве смол, пластмасс, лакокрасочныхматериалов.Цель изобретения - повьппение радиационного выхода образующего приобработке на каолине привитого полимера.П р и м е р 1. Каолин засыпаютв стеклянную ампулу и обрабатываютопарами изопрена при 20 С. Расход изопрена 27 от массы исходного каолина,Ампулу вакуумируют до остаточноговоздуха 10 - 10торр и облучаюто ьп, при 20 С на источнике Со до дозы0,5 Мрад. Облученный порошок обрабатывают парами метилметакрилата(ММА) при 60 С в течение 2 ч. Модифицированный каолин испытывают, определяют общее количество винильногополимера, степень прививки и радиационный выход,Результаты представлены в табл,1,Общее количество ММА находят попривесу. Количество привитого полимера определяют как неэкстрагируемый диоксаном и водой, Степень прививки определяют как процентное отношение количества привитой к общему количеству заполимеризованногоММА полиакриловой кислоты. Радиационный выход С определяют как количество заполимеризованных молекул мономера на 100 эВ поглощенной энергии-излучения,П р и м е р 2. Модифицированныйкаолин получают аналогично примеру 1при этом расход изопрена 27, от массыисходного каолина. Облучение ведутдо дозы 2,5 Мрад. Облученный порошок обрабатывают парами акриловойкислоты (АК), Модифицированный каолин испытывают, результаты представлены в табл. 1-3.П р и м е р 3 (контрольный). Модифицированный каолин получают аналогично примеру 2. Расход изопрена 27от массы исходного каолина. Облучение ведут до дозы 7,5 Мрад. Модифицированный каолин испытывают, результаты представлены в табл. 1-3.П р и м е р 4. Модифицированныйкаолин получают аналогично примеру40 при изменении дозы 2,5-7,5 Мрадсопровождается незначительный прирост общего количества полимера прирезком снижении степени. прививки. Как видно из табл,1 предлагаемый способ модифицирования каолина обеспечивает высокий радиационный выход и степень прививки винилового мономера45 При этом модифицирование поверхности каолина прививкой кислоты и полиметилметакрилата обеспечивает улучшение специальных свойств каолина соответственно, т.е. повьппение стабильности его водных суспензий и повьппение совме тимости наполнителя с гицрофобной полимерной матрицей (табл. 2 и 3). 2. Расход изопрена 2,57. от массы исходного каолина, Облучение ведут додозы 2,5 Мрад. Модифицированный каолин испытывают, результаты представлены в табл. 1-3П р и м е р 5, Модифицированныйкаолин получают аналогично примеру2. Расход изопрена 37. от массы исходного каолина. Облучение ведут до до О зы 2,5 Мрад. Модифицированный каолиниспытывают, результаты представленыв табл. 1-3.П р и м е р б (контрольный). Модифицированный каолин получают аналогично примеру 2; Расход изопрена1,57 от массы исходного каолина. Облучение ведут до дозы 2,5 Мрад. Модифицированный каолин испытывают, результаты прецставлены в табл. 1-3.П р и м е р 7 (контрольный), Модифицированный каолин получают аналогично примеру 1. Расход изопрена3,57 от массы исходного каолина. Облучение ведут до дозы 2,5 Мрад. Мо,цифицированный каолин испытывают,результаты представлены в табл. 1-3.П р и м е р 8 (известный). Встеклянную ампулу засыпают каолин,вакуумируют, термостатируют приОЗО 60 С, напускают пары мономера ММА иоблучают на источнике Со до дозы602,0 Мрад при мощности дозы 50 рад/с.Время облучения 11 ч. Модифицированный каолин испытывают, результаты З 5 представлены в табл. 1-3.Результаты примеров 1-3 показывают, что рост дозы предварительного облучения способствует увеличениюобщего количества полимера. ОднакоРадиацион"ный выход 6,колиСтепень Условия обработки мономе- рами Дозаоблучения,Мрад МоноОбщее колиПример Подложка прививки помер чествополилимера,%% к чествомолекул массекаоли 100 эВ на Каолин,обработанный 2% 160 98 0,6 60 0,5 изойренаММА 117 97 2,2 60 2,5 2 То же АК 3 АК 46 95 2,6 60 7,5 Каолин, , обработанный 2,5% изопрена 98 143 2,7 60. 2,5 АК Каолин, обработанный 3% изо 165 97 3,1 2,5 60 прена Каолин,обработанный 1,5%изопрена 98 80 2,5 60 АК Каолин, обработанный 3,5% изопрена 88 175 82 66 3,3 60 2,5 АК 1,0 60 о 11 2,0 8 Каолин МИА з 1268595 4ф о р м у л а и з о б р е т е н и я шения радиационного выхода образуюСпособ получения модифицированно- щегося при обработке на каолине приго каолина обработкой его парами ви- витого полимера, исходный каолин .ниловых мономеров,выбранных из группы, обрабатывают парами изопрена до погсодержащей метилметакрилат и акрило-лощения им 2-3% изопрена на массу вую кислоту, включающий облучение абсолютно сухого каолина и обработионизирующим излучением, о т л и ч а- .ку парами винилового мономера провою щ и й с я тем, что, с целью повы- дят после облучения.Таблица 11268595 ЬТаблица 2 Вязкость, Па.с, 607-ных суспензии при напряжении сдвига, Па Подложка Пример 400 200 2 Каолин, моди(из- фицированный вест- АКный)9 Каолин, моди(из- фицированный вест- АКный) 0,50 0,50 0,50 0,56 Таблица 3 Подложка Пример Угол смачиванияводой, град Каолин, модифицированный ММА 9(известный) То же Составитель В, ФилимоновТехред Л.Олейник Корректор С. Шекмар Редактор Н. Рогулич Заказ 5993/24 тираж 644 Б,; писное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
