Дозатор сыпучих материалов

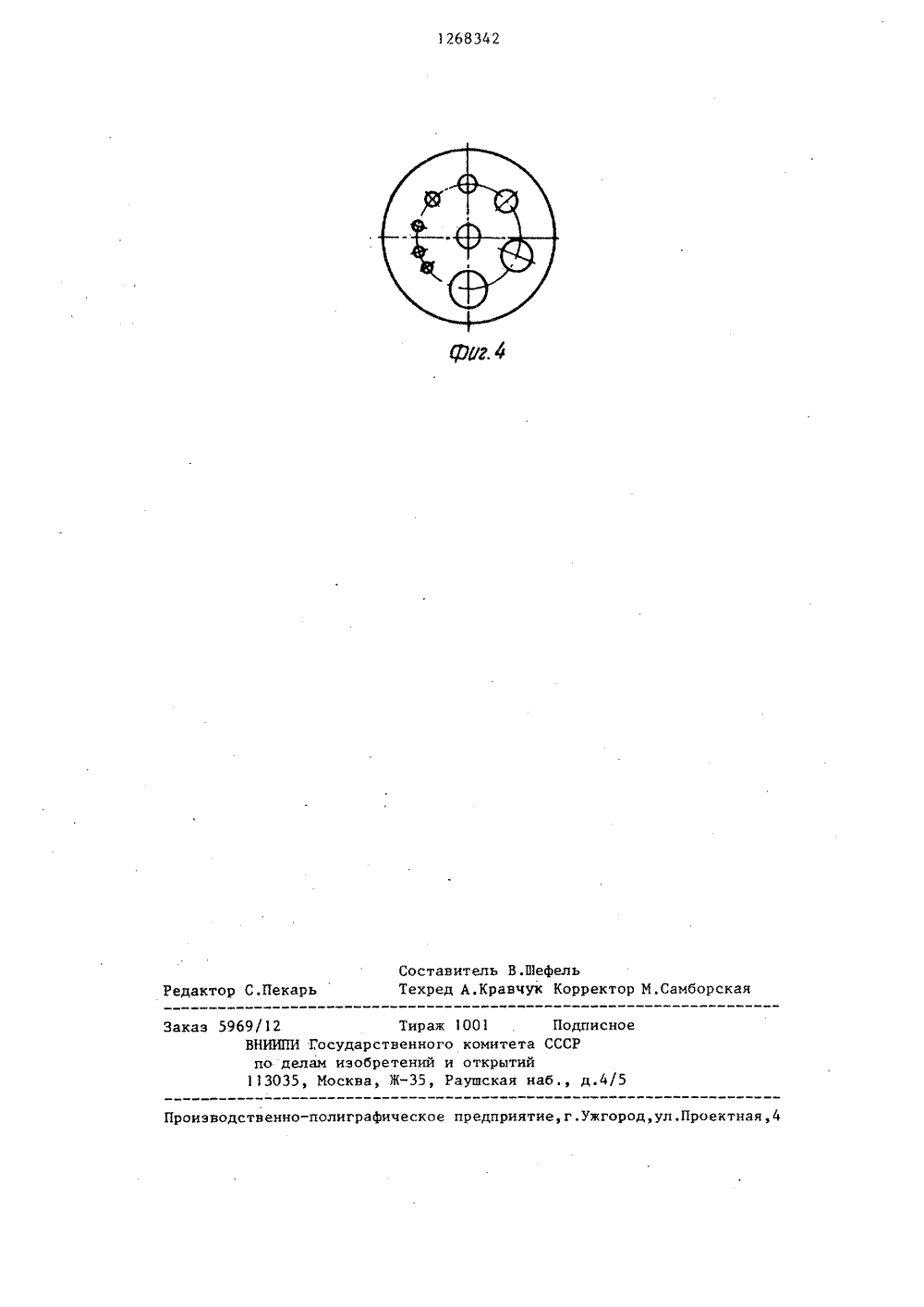

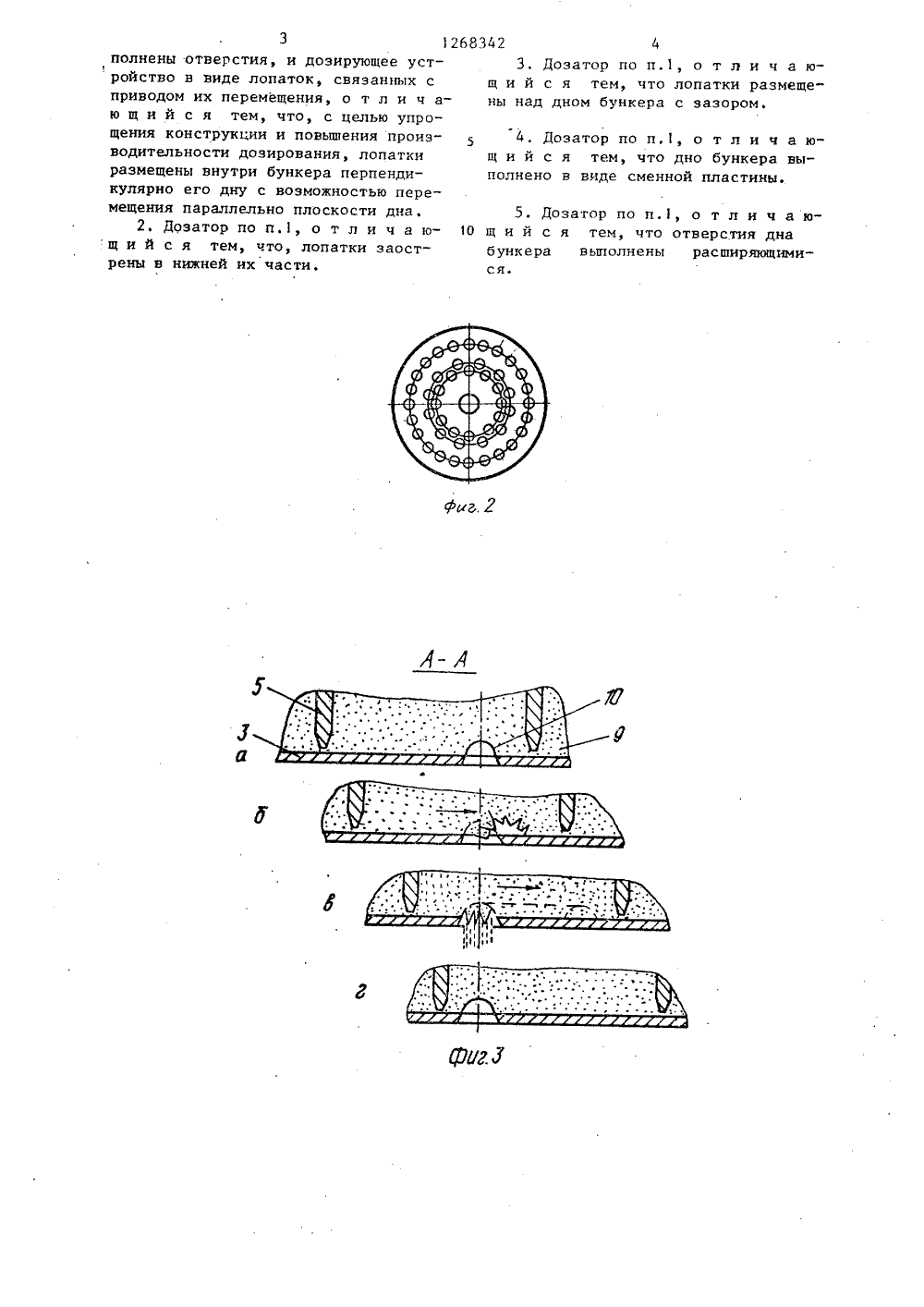

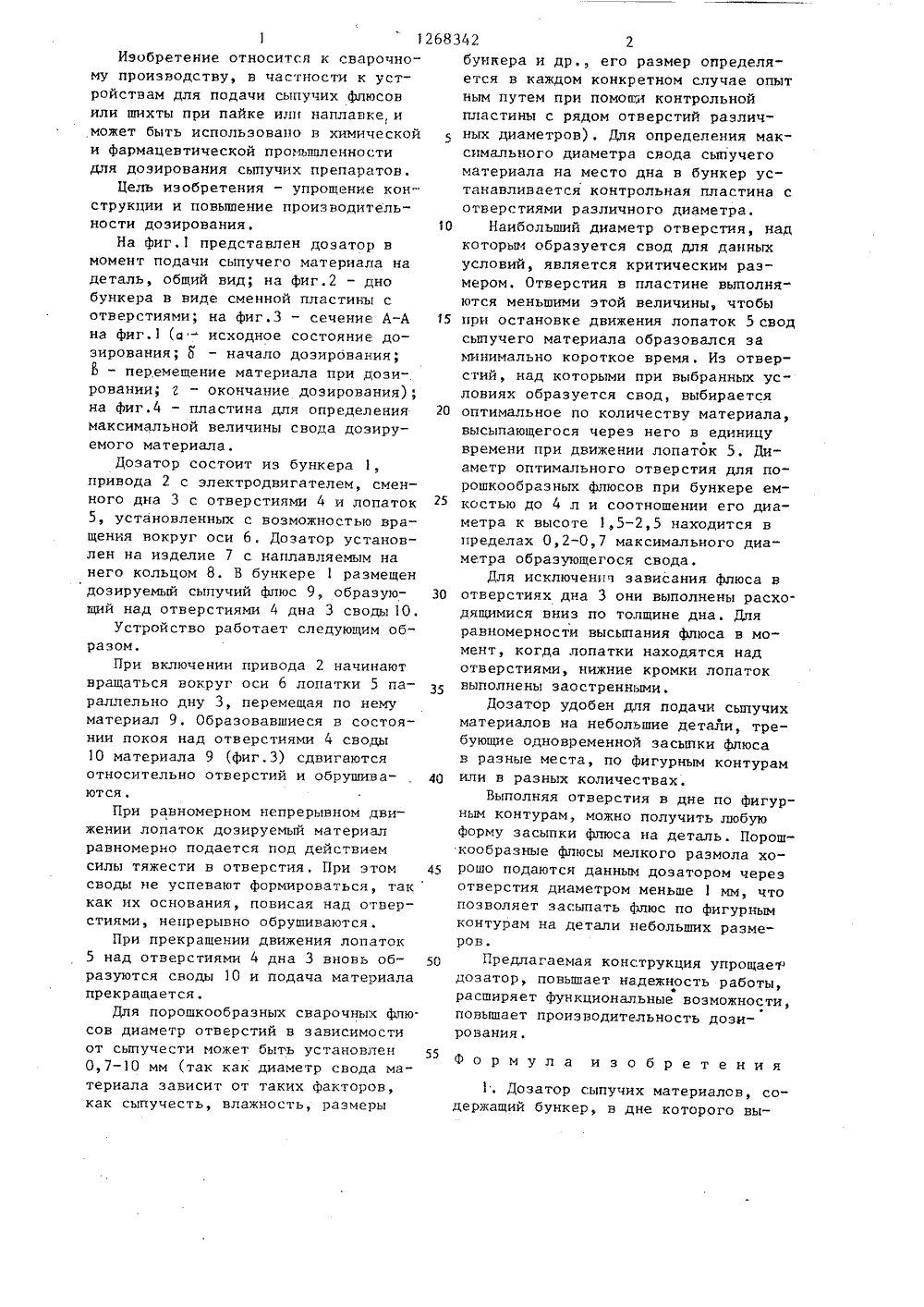

(51) 4 В 23 ОПИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВ(21) 3924960/25-27 (22) 10.07.85 (46) 07.11.86. Бюл. У 41 (71) Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. Е,О.Патона (72) А.А.Мозжухин и В,А.Мозжухин (53) 621.79 1.039(088.8) (56) Патент США У 3450310, кл, С 01 Р 13/00, 17,06,69,(54) ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к области сварки и наплавки и предназначено для дозирования сыпучих материалов, подаваемых в зону наплавки, Производительность и точность дозирования обеспечивается размещением приводных лопаток 5 внутри бункера 1 со сменным дном З,имеющим комбинированные отверстия 4. Дно бункера неподвижно, а лопатки 5 расположены перпендикулярно дну, обеспечивая периодическое обрушивание сводов материала 9 над отверстиями 4, которые могут быть расширены в направлении просыпания материала. 4 з.п. ф-лы, 4 ил.г1 гИзобретение относится к сварочному производству, в частности к устройствам для подачи сыпучих флюсовили шихты при пайке или наплавке, иможет быть использовано в химическойи фармацевтической промышленностидля доэирования сыпучих препаратов.Цель изобретения - упрощение конструкции и повышение производительности дозирования.На фиг,1 представлен дозатор вмомент подачи сыпучего материала надеталь, общий вид; на Фиг.2 - днобункера в виде сменной пластины сотверстиями; на фиг.З - сечение А-Ана фиг.1 (а - исходное состояние доэирования; 8 - начало доэирования;б - перемещение материала при рози-.ровании; 2 - окончание дозирования),на фиг.4 - пластина для опрецелениямаксимальной величины свода дозируемого материала.Дозатор состоит иэ бункера 1,привода 2 с электродвигателем, сменного дна 3 с отверстиями 4 и лопаток5, установленных с возможностью вращения вокруг оси 6. Дозатор установлен на изделие 7 с наплавляемым нанего кольцом 8. В бункере 1 размещендозируемый сыпучий Флюс 9, образующий над отверстиями 4 дна 3 своды 10.Устройство работает следующим образом.При включении привода 2 начинаютвращаться вокруг оси 6 лопатки 5 параллельно дну 3, перемещая по немуматериал 9, Образовавшиеся в состоянии покоя над отверстиями 4 своды10 материала 9 (фиг.З) сдвигаютсяотносительно отверстий и обрушиваются.При равномерном непрерывном,цвижении лопаток дозируемый материалравномерно подается под действиемсилы тяжести в отверстия. При этомсводы не успевают формироваться, таккак их основания, повисая над отверстиями, непрерывно обрушиваются .При прекращении движения лопаток5 над отверстиями 4 дна 3 вновь образуются своды 10 и подача материалапрекращается,Для порошкообразных сварочных флюсов диаметр отверстий в зависимостиот сыпучести может быть установлен0,7-10 мм (так как диаметр свода материала зависит от таких факторов,как сыпучесть, влажность, размеры68342 2 0 5 20 25 30 35 40 50 бункера и др , его размер определяется в каждом конкретном случае опытным путем при помопги контрольнойпластины с рядом отверстий различных диаметров), Для определения максимального диаметра свода сыпучегоматериала на место дна в бункер устанавливается контрольная пластина сотверстиями различного диаметра,Наибольший диаметр отверстия, надкоторым образуется свод для данныхусловий, является критическим размером. Отверстия в пластине выполняются меньшими этой величины, чтобыпри остановке движения лопаток 5 сводсыпучего материала образовался заминимально короткое время. Из отверстий, над которыми при выбранных ус"ловиях образуется свод, выбираетсяоптимальное по количеству материала,высыпающегося через него в единицувремени при движении лопаток 5. Диаметр оптимапьного отверстия для порошкообразных флюсов при бункере емкостью до 4 л и соотношении его диаметра к высоте 1,5-2,5 находится впределах 0,2-0,7 максимального диаметра образующегося свода.Для исключения зависания флюса вотверстиях дна 3 они выполнены расходящимися вниз по толщине дна. Дляравномерности высыпания флюса в момент, когда лопатки находятся надотверстиями, нижние кромки лопатоквыполнены заостренными.Дозатор удобен для подачи сыпучихматериалов на небольшие детали, требующие одновременной засыпки флюсав разные места, по Фигурным контурамили в разных количествах,Выполняя отверстия в дне по фигурным контурам можно получить любуюФорму засыпки флюса на деталь. Порошкообразные флюсы мелкого размола хорошо подаются данным доэатором черезотверстия диаметром меньше 1 мм, чтопозволяет засыпать Флюс по Фигурнымконтурам на детали небольших размеров.Предлагаемая конструкция упрощаетдозатор, повышает надежность работы,расширяет функциональные возможности,повышает производительность дозирования. Формула изобретения 1. Дозатор сыпучих материалов, содержащий бункер, в дне которого вы4. Дозатор по п,1, о т л и ч а ющ и й с я тем, что дно бункера выполнено в виде сменной пластины. 3 1268342 4полнены отверстия, и дозирующее уст. Дозатор по п.1, о т л и ч а юройство в виде лопаток, связанных с щ и й с я тем, что лопатки размещеприводом их перемещения, о т л и ч а- ны над дном бункера с зазором.ю щ и й с я тем, что, с целью упрощения конструкции и повышения производительности дозирования, лопаткиразмещены внутри бункера перпендикулярно его дну с возможностью перемещения параллельно плоскости дна. 5. Дозатор по п.1, о т л и ч а ю 2. Дозатор по п.1, о т л и ч а ю О щ и й с я тем, что отверстия дна щ и й с я тем, что, лопатки заост- бункера выполнены расширяющимирены в нижней их части.ся.1268342 Составитель В.Шефельактор С.Пекарь Техред А,Кравчук Корректо мборск Заказ 5 эводственно-полиграфическое предприятие,г.ужгород,ул,Проектная,4/12НИИПИ Госудапо делам изо13035, Москв Тираж 1001 ственного коми ретений и открЖ, Раушск Подписноетета СССРтийая наб., д.4/5
