Бак для испытания трансформаторных радиаторов

Номер патента: 1259345

Автор: Васильченко

ZIP архив

Текст

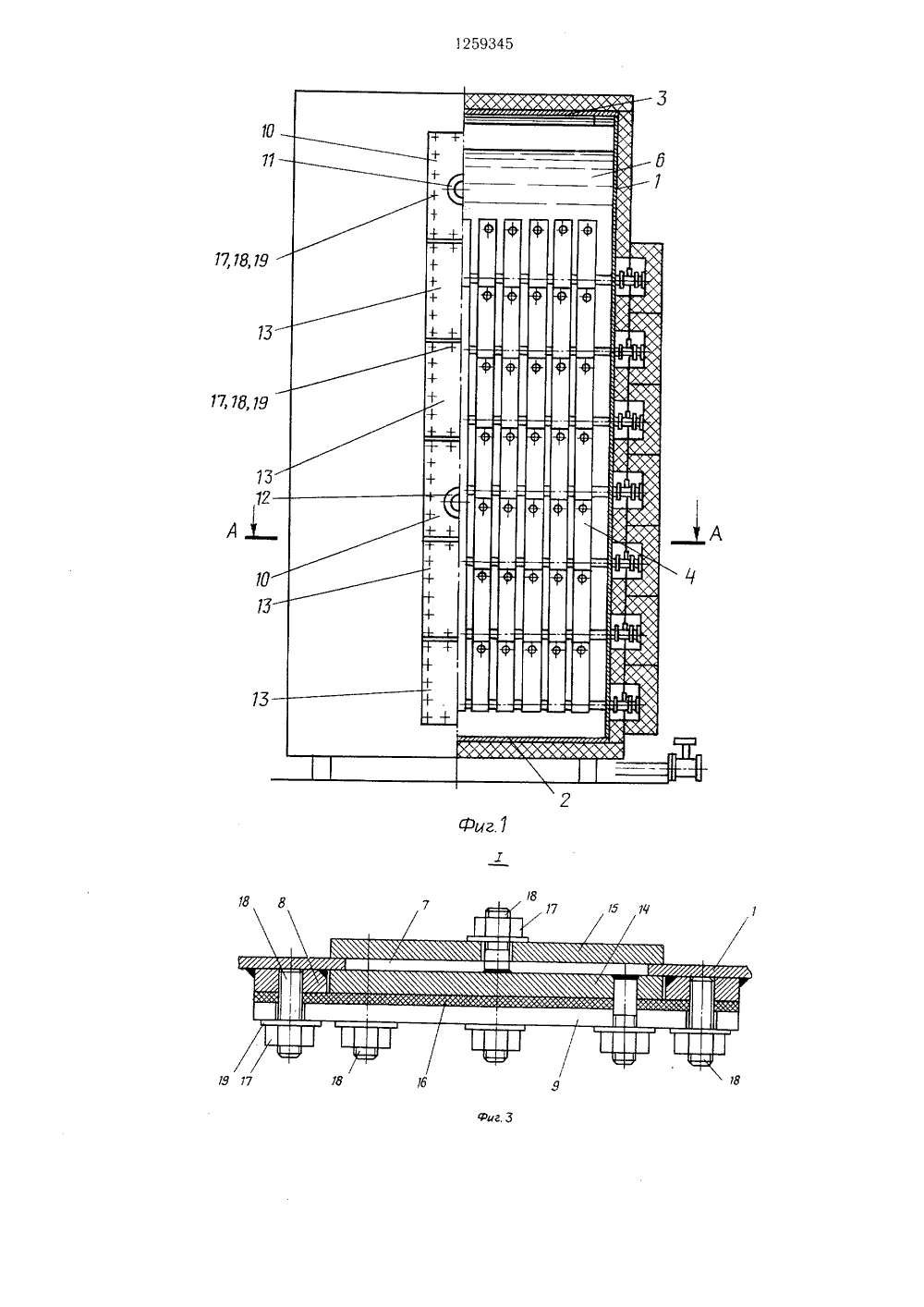

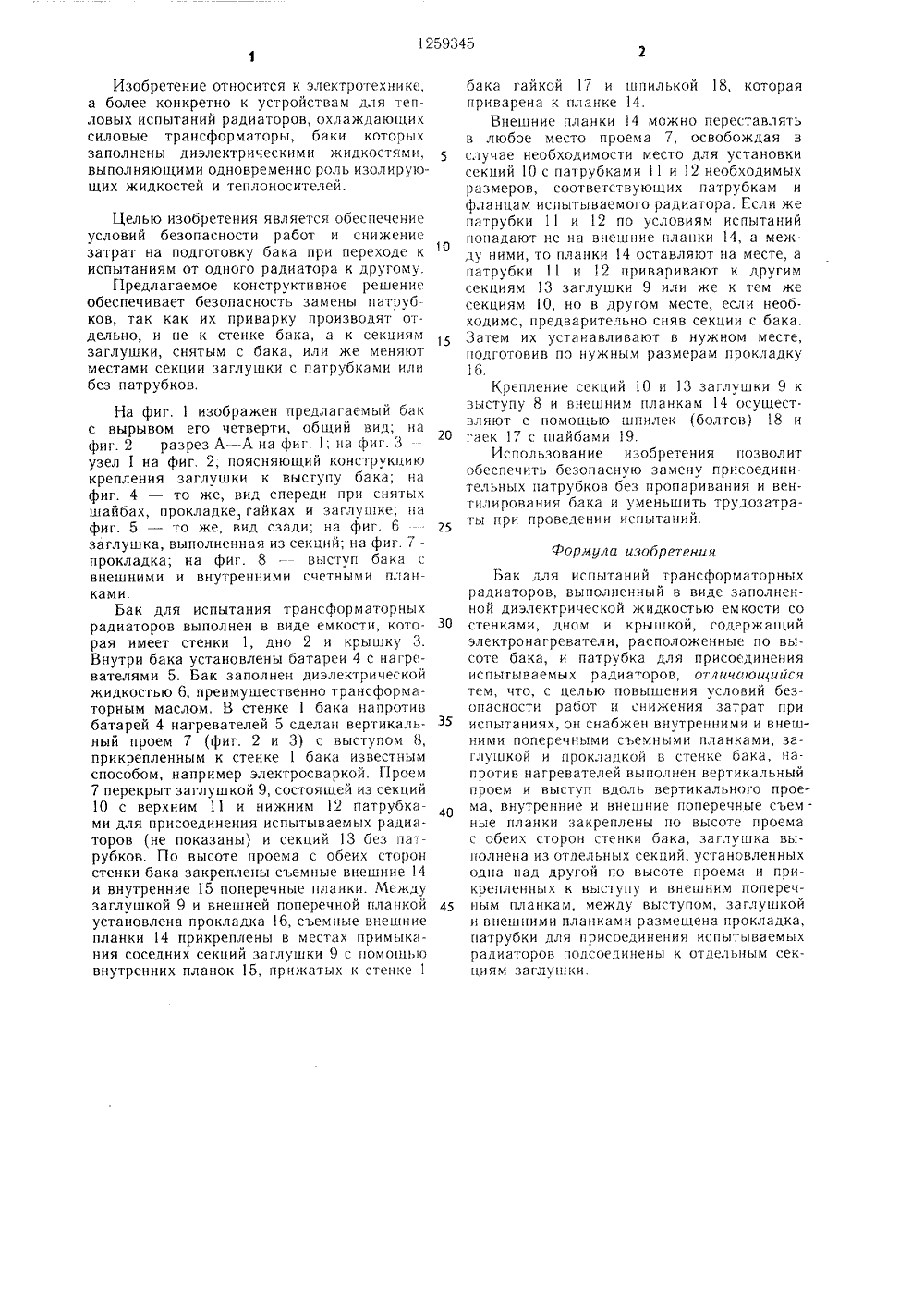

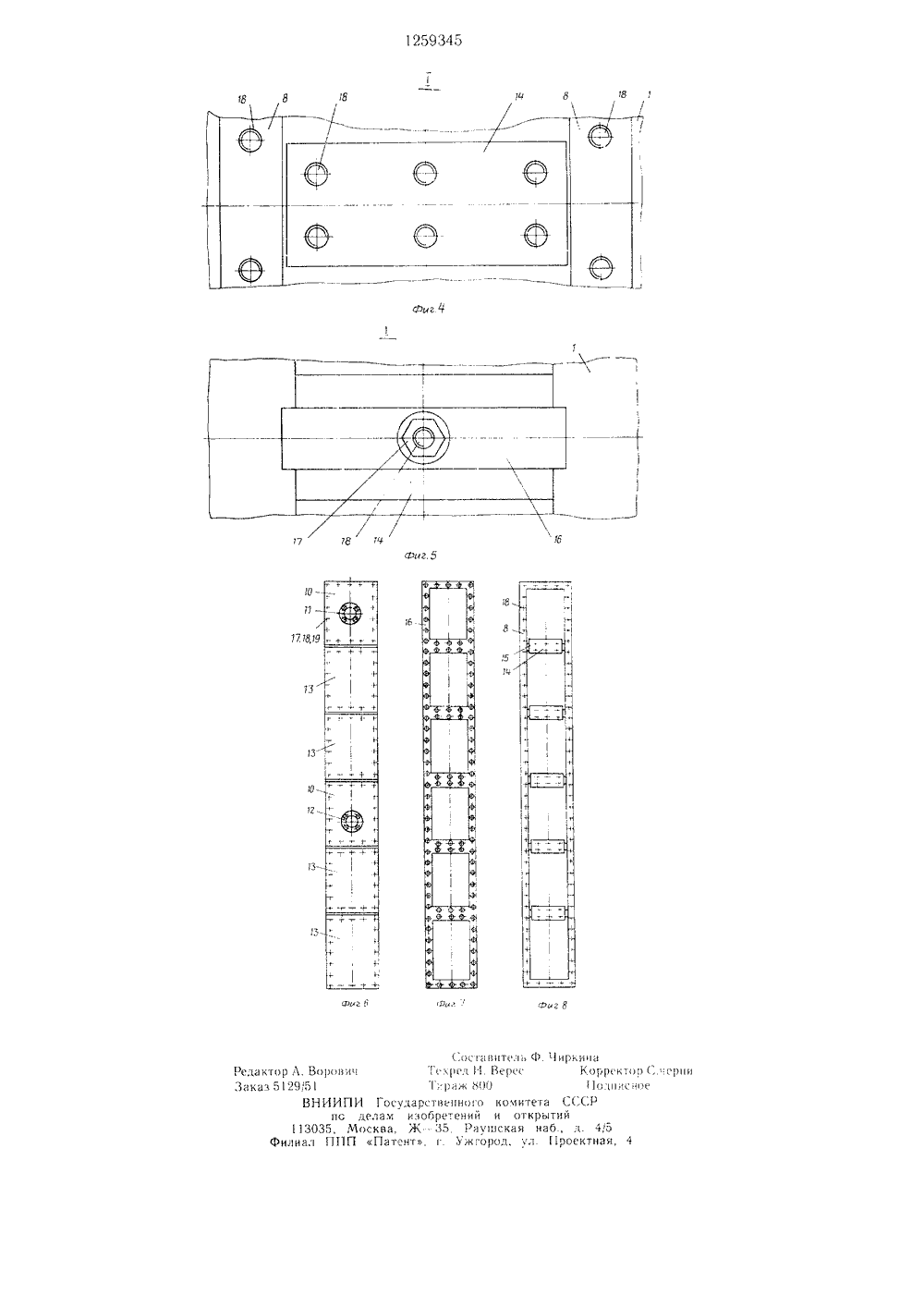

(51)4 Н 01 Г 2712 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТЧРЫТИЙ фри.,ОПИСАНИЕ ИЗОБРЕТЕНИЯМИ 1 Р К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Я-А 7 В Ю 77,78,9 4 иг(71) Всесоюзный ордена Дружбы народов научно-ислледовательский, проектно-конструкторский и технологический институт трансформаторостроения(541 БАК ДЛЯ ИСПЫТАНИИ ТРАНСФОРМАТОРНЫХ РАДИАТОРОВ(57) Изобретение относится к электротехнике, а более конкретно к устройствам для тепловых испытаний радиаторов, охлаждающих силовые трансформаторы. Цель изобретения состоит в обеспечении условий безопасности работ и снижении затрат на подготовку бака при переходе испытаний от одного радиатора к другому. Устройство выполнено в виде бака со стенками 1ЯО 1259345 А 1 дном и крышкой, заполненного диэлектрической жидкостью. Внутри бака по высоте размещены электронагреватели 5. В стенке бака напротив нагревателей 5 выполнен вертикальный проем с выступом 8. Проем закрыт заглушкой 9, состоящей из секций с верхним и нижним патрубками для присоединения испытываемых радиаторов и секций без патрубков. По высоте проема с обеих сторон закреплены съемные внешние 14 и внутренние 15 поперечные планки. Между заглушкой 9 и внешней поперечной планкой 14 установлена прокладка 16. Съемные внешние планки 14 прикреплены в местах примыкания соседних секций заглушки 9. Указанное конструктивное решение обеспечивает безопасность замены патрубков, т к. их приваривают отдельно не к стенке бака, а к секциям заглушки, снятым с бака, или же меняют местами секции заглушки с патрубками или без патрубков. 8 ил.Изобретение относится к электротехнике, а более конкретно к устройствам для тепловых испытаний радиаторов, охлаждающих силовые трансформаторы, баки которых заполнены диэлектрическими жидкостями, выполняющими одновременно роль изолирующих жидкостей и теплоносителей. Целью изобретения является обеспечение условий безопасности работ и снижение затрат на подготовку бака при переходе к испытаниям от одного радиатора к другому.Предлагаемое конструктивное решение обеспечивает безопасность замены патрубков, так как их приварку производят отдельно, и не к стенке бака, а к секциям заглушки, снятым с бака, или же меняют местами секции заглушки с патрубками или без патрубков.На фиг. 1 изображен предлагаемый бак с вырывом его четверти, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - узелна фиг. 2, поясняющий конструкцию крепления заглушки к выступу бака; на фиг. 4 - то же, вид спереди при снятых шайбах, прокладке, гайках и заглушке; на фиг. 5 - то же, вид сзади; на фиг. 6 - 25 заглушка, выполненная из секций; на фиг. 7 - прокладка; на фиг. 8 - выступ бака с внешними и внутренними счетными планками.Бак для испытания трансформаторных радиаторов выполнен в виде емкости, кото- ЗО рая имеет стенки 1, дно 2 и крышку 3. Внутри бака установлены батареи 4 с нагревателями 5, Бак заполнен диэлектрической жидкостью 6, преимущественно трансформаторным маслом, В стенке 1 бака напротив батарей 4 нагревателей 5 сделан вертикаль- З 5 ный проем 7 (фиг. 2 и 3) с выступом 8, прикрепленным к стенке 1 бака известным способом, например электросваркой. Проем 7 перекрыт заглушкой 9, состоящей из секций 10 с верхним 11 и нижним 12 патрубками для присоединения испытываемых радиаторов (не показаны) и секций 13 без патрубков, По высоте проема с обеих сторон стенки бака закреплены съемные внешние 14 и внутренние 15 поперечные планки. Между заглушкой 9 и внешней поперечной планкой установлена прокладка 16, съемные внешние планки 14 прикреплены в местах примыкания соседних секций заглушки 9 с помощью внутренних планок 15, прижатых к стенке 1 бака гайкой 7 и шпилькой 18, которая приварена к планке 14.Внешние планки 14 можно переставлять в любое место проема 7, освобождая в случае необходимости место для установки секций 10 с патрубками 11 и 12 необходимых размеров, соответствующих патрубкам и фланцам испытываемого радиатора. Если же патрубки 11 и 12 по условиям испытаний попадают не на внешние планки 4, а межзу ними, то планки 14 оставляют на месте, а патрубки 11 и 12 приваривают к другим секциям 13 заглушки 9 или же к тем же секциям 10, но в другом месте, если необходимо, предварительно сняв секции с бака. Затем их устанавливают в нужном месте, подготовив по нужным размерам прокладку 16.Крепление секций 10 и 13 заглушки 9 к выступу 8 и внешним планкам 14 осуществляют с помощью шпилек (болтов) 18 и гаек 17 с шайбами 19.Использование изобретения позволит обеспечить безопасную замену присоедини- тельных патрубков без пропаривания и вентилирования бака и уменьшить трудозатраты при проведении испытаний.Формула изобретения Бак для испытаний трансформаторных радиаторов, выполненный в виде заполненной диэлектрической жидкостью емкости со стенками, дном и крышкой, содержаШий электронагреватели, расположенные по высоте бака, и патрубка для присоединения испытываемых радиаторов, отличающийся тем, что, с целью повышения условий безопасности работ и снижения затрат при испытаниях, он снабжен внутренними и внешними поперечными съемными планками, заглушкой и прокладкой в стенке бака, напротив нагревателей выполнен вертикальный проем и выступ вдоль вертикального проема, внутренние и внешние поперечные съемные планки закреплены по высоте проема с обеих сторон стенки бака, заглушка выполнена из отдельных секций, установленных одна над другой по высоте проема и прикрепленных к выступу и внешним поперечным планкам, между выступом, заглушкой и внешними планками размешена прокладка, патрубки для присоединения испытываемых радиаторов подсоединены к отдельным секциям заглушки.)И Релактор Л. Воровин Заказ 51 "951 ВН ИИГ 1 И Го по иелау 113035, Москва Фи) ал ППП Па;+ 35 Ричаснт, г Уж.-о очитета СССРоткрытий кая наб, л. 475 ч, чл 11 роектная,

Смотреть

Заявка

3814238, 23.11.1984

ВСЕСОЮЗНЫЙ ОРДЕНА ДРУЖБЫ НАРОДОВ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ, ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ТРАНСФОРМАТОРОСТРОЕНИЯ

ВАСИЛЬЧЕНКО ЮРИЙ АНАТОЛЬЕВИЧ

МПК / Метки

МПК: H01F 27/12

Метки: бак, испытания, радиаторов, трансформаторных

Опубликовано: 23.09.1986

Код ссылки

<a href="https://patents.su/4-1259345-bak-dlya-ispytaniya-transformatornykh-radiatorov.html" target="_blank" rel="follow" title="База патентов СССР">Бак для испытания трансформаторных радиаторов</a>
