H04N 7/04 — системы для передачи телевизионного сигнала, т.е. как изображения, так и звукового сопровождения, с использованием одной несущей

Номер патента: 43928

Опубликовано: 31.08.1935

Автор: Белькевич

МПК: H04N 7/04

Метки: дальновидения, радиопередачи

...из анализаторов даются на:свое модулирующее устройство (фазовой и амплитудной модуляции). Оба модуляторных устройства модулируют несущую частоту генератора.Каждый из видов модуляции, передавая лишь половину строк, занимает соответственно половинную ширину полосы частот. Работая на одной и той же несущей частоте, можно, следовательно,всю передачу умещать лишь на поло.винной ширине.Приемное устройство аналогично представляет собою двухкатодную трубку. Пучки каждого из катодов (выделяя каждый один из видов модуляции) чертят на экран последовательно друг за другом строку за строкой изображения. Смысл чередующейся передачи строки через строку заключается в том, чтобы возможные искажения каждой из строк либо лишь половины строк,...

Номер патента: 56140

Опубликовано: 01.01.1939

Автор: Орлов

МПК: H04N 7/04

Метки: дальновидения, звука, одновременной, передачи

...от газосветной лампы, световой поток которой модулируется звуковой частотой, сопровождающейррамки принимаемого изображения не, обходимо поместить электрод - ме таллическую полоску б для приемаэлектронов, изолированную от остального слоя и снабженную самостоятельным выводом на входной каскад усилителя звуковой частоты.Звуковая частота на входе усилите, ,ля будет складываться из отдельныхостроконечных импульсов, идущих с частотой развертки по строкам. Верх ний предел передаваемых таким обра. зом звуковых частот будет определяться количеством строк разложения изображения, т. е. при 1150 пер.ЗООО570013700 нии предел: Следовательно качество звукабудет расти вместе с качеством пере.дачи изображения.Предлагаемый способ дает возможность без...

Номер патента: 58858

Опубликовано: 01.01.1941

Автор: Лидих

МПК: H04N 7/04

Метки: дальновидения, звукового, одной, передачи, приема, связи, системе, сопровождения

...него можно было спроектировать сигнальную дорожку изображения от объектива О,. Дополнительный анод А располагается поперек строк изображения, а часть Э поверхности флуоресцирующего экрана занимает телевизионное изображение.Для того, чтобы электроны после их торможения у флуоресцирующего экрана частично не попадали на улавливающий сигнальную полоску изображения дополнительный анод А, последний должен быть изолирован со стороны дна колбы и с боковых сторон с помощью стекла или другого изолирующего материала. То же самое может быть достигнуто экранировкой добавочного электрода сзади. Это обеспечит то, что ток будет проходить лишь тогда, когда на этот электрод А попадет электронный луч.Токи, получаемые в нагрузке 2, мо. гут быть в...

Номер патента: 130065

Опубликовано: 01.01.1960

Автор: Брауде

МПК: H04N 7/04

Метки: ограничения, полосы, частот

...лампы Л 5, составляют вторую часть схемы, в которой осуществляется арифметическое вычитание сигнала, пропорционального квад. рату частоты из основного сигнала. Частотная храктсрпстика этой части прдставляется в виде Д=-в 6.Втора 5 часть схемы Отл чается О 1 схемы аНертурного коррект)рс 1 1 ем, что В канале дВухкратного дифференцирОВани 5 Вместо ДВух лам имеется одна лампа, благодаря чему и меняется знак при члене, про. порциональном квадрату частоты в выражении для частотной характеристики, Цепь задержки ) )С 1) и в этой части схемы служит для фазирования основного канала с каналом второй производной. Вторая часть схемы включена последовательно с первой, и в качестве основного сигнала для нее служит выходной сигнал на выходе первой...

Номер патента: 130918

Опубликовано: 01.01.1960

Авторы: Брауде-Золотарев, Гисич, Мосин, Покровский, Рукавица

МПК: H04N 7/04, H04N 7/171

Метки: высокочастотных, квантования, компонент, сигнала, телевизионного

...что управляющие импульсы, подаваемые на коммутатор квантования, формируются из самого видеосигнала. После двойного дифференцирования исходного видеосигнала происходит двухполупериодное выпрямлсние. Выпрямленные сигналы второй производной используются для квантования основного сигнала или сигнала, соответствующего первой производной.На фиг. 1 показана блок-схема способа получения квантованн сигнала; на фиг. 2 - квантующее устройство, работа 1 ощес по этому способу.М 13с)18Управляющии импульс получается От исходного сигнала (фиг, 1), имеющего полосу от ,до /, посредством двухполупериодного выпрямления в блоке 1 и фильтрации в блоке 2. Для согласования времени срабатывания ключа и времени прохода через ключ сигнала включена линия задержки 3...

Номер патента: 146785

Опубликовано: 01.01.1962

Авторы: Игнатьев, Кустарев, Сорока

МПК: H04N 7/04, H04N 7/171

Метки: кадров, сокращения, телевидении, частоты

...3, оптическую систему 5 и приемную трубку 1, другой блок - приемную трубку 2, оптическую систему б и передающую трубку 4. Изображения, появляющиеся на экранах приемных трубок при модуляции записывающего электронного луча входным сигналом (зажим 7), переносятся на накопительные поверхности трубок 3 и 4. Накопленные изображения путем считывания преобразуются в выходной сигнал, действующий на зажиме 8.Один из блоков перезаписи осуществляет преобразование только четных полей, другой - только нечетных. Для разделения четных и нечетных полей на входе устройства производят коммутацию приемных трубок 1 и 2 с помощью генератора 9 отпирающих импульсов Импульсы генератора следуют с частотой исходных полей. Для соответствующего разделения полей...

Номер патента: 170076

Опубликовано: 01.01.1965

МПК: H04N 5/06, H04N 7/04

Метки: сигнала, синхронизации, формирования

...формирования синхросигнала представлена на фиг. 1; на фиг. 2 изображены формы сигналов в различных точках схемы.Стандартный синхросигнал (фиг. 2,а) подается одновременно ца дифференцируюшую цепочку (емкость 1, сопротивление 2) ц нелинейно-ццтегрирующую цепочку, состоящую из диола 8, сопротивления 4 и емкости б. С выхода лифференцируюшей цепочки сигнал по ступает на вход ограничителя (лиолы б и 7),с выхода которого проходят только положительные импульсы, длительностью 1 - 1,5 1 гксек (фцг. 2,6). Этц импульсы поступаюг на левую сетку лампы 8. Сигнал с выхода 10 целннейцо-интегрирующей цепочки (фцг. 2,в)поступает на цравуго сетку лампы 8, Прц помощи потенццометра 9 можно изменять смещение на сетке лампы 8, в результате чего...

Номер патента: 190410

Опубликовано: 01.01.1967

Авторы: Зубарев, Уль, Хромой

МПК: H04N 7/04

Метки: звукового, передачи, сопровождения, телевидении

...подается сигнал о провождения, и см что, с целью коз помех, последовате чена линия задеря ключен второй мод дение на который тель. Заявлено 15.11.1966 (Мв 10 с присоединением заявки Мо Известны устроиства для передачи сигналов звукового сопровождения импульсным методом в интервалах строчного гасящего периода, содержащие последовательно соединенные генератор импульсов, широтно-импульсный модулятор, на который подается сигнал от источника звукового сопровождения, и смеситель.Предлагаемое устройство отличается от известного тем, что последовательно с модуля тором включена линия задержки, а параллельно ему подключен второй модулятор, звуковое сопровождение на который подано через фазовращатель. Такое выполнение устройства дает...

Номер патента: 218215

Опубликовано: 01.01.1968

Автор: Левитский

МПК: H04N 7/04, H04N 7/083

Метки: звукового, передачи, сигналов, сопровождения, телевидения

...фильтром 4 нижних частот и подаются на другой вход электронного коммутатора. ГНАЛОВ ЗВУКОВОГО ТЕЛ ЕВ ИДЕН ИЯ Электронный коммутатор управляется импульсами, сформированными схемой формирования 5, синхронизированной строчными импульсами. С электронного коммутатора сигналы поступают на модулятор б и далее на линейный смеситель 7, где производится замешивание звуковых импульсов в полный видеосигнал.На приемной стороне полный деосигнал с звуковыми импульсами подаетс на демодулятор 8.Демодулированные звуковые импульсы поступают на электронный коммутатор 9, управляемый аналогичной передатчику схемой формирования 5.Импульсы звука, несущие информацию о низкочастотной части спектра передаваемого сигнала (первый передаваемый импульс),...

Номер патента: 218233

Опубликовано: 01.01.1968

Авторы: Минлибаев, Минц, Резцов

МПК: H04N 7/04

Метки: звуковых, коммутации, правильности, программ

...В коллекторную цепь транзистора 8 включен трансформатор 9, вторичнаяобмотка которого нагружена на двухтактныйвыпрямитель, выполненный на диодах 10 и 11,сопротивлении 12 и конденсаторе И, Выход5 выпрямителя связан с базой транзистора 14.Реле 15 включено в цепь коллектора транзистора 14.Работает устройство следующим образом.Сравниваемые напряжения подаются на оба10 входа в противоположных фазах, и при условии У = У напряжение разбалансамежду движком потенциометра 7 и землейприблизительно равно нулю.Сопротивление вторичной обмотки транс 15 форматора 1 плюс сопротивление, пересчитанное пз первичной обмотки во вторичную,вместе со встречно-параллельно соединенны.мп диодами 3 и 4 образуют первую логарифмирующую цепочку. Аналогично...

Номер патента: 221755

Опубликовано: 01.01.1968

Автор: Левитский

МПК: H04N 7/04

Метки: звукового, передачи, приема, сигналов, сопровождения, телевидения

...6 с целью подавлсг 1 я паразитной амплитудной мод 5 л 51 ции, Возникающей В результате перезаписи. В элсктроццох 1 1 Ох 1 мутаторе 6 па 1 сет замешивается в видеосигнал. Последний поступает ца схему восстановления постоянной составляю 1 цсй 7, обсспсчцвающсй постоянство уровня расположения замсшцвасмого пакета относительно уровня гасящего импульса, не зависящего от содержания изображения. Полученный на выходс коммутатора 6 полный видеосигнал передается далее обычньо 1 и методами. Синхроимпульсы строк подаются на схему формирования коммутирующего импульса 8.На приемной стороне происходит преобразование принятого сигнала.В перезапцсывающем устройстве 9 записывается полный видеосигнал. Начало и конец записи во времени выбирается...

Номер патента: 272354

Опубликовано: 01.01.1970

Авторы: Зубарев, Катаев, Макаров, Московский, Уль, Хитрово

МПК: H04N 7/04

Метки: аля, звукового, изображения, передачи, сигналов, сопровождения, телевидения

...для быстрого перезаряда запоминающего элемента 7. Электронный ключ 1 управляется последовательностью коротких (около 2 11 ксек) импульсов 8, поступа ощих с генератора тактовых импульсов 8 следующим образом. В момент действия этих импульсов электронный ключ 1 открыт, и напряжение сигнала звукового сопровождения поступает ця запоминающий элемент 3, доводя его потенциал до напряжения сигнала звукового сопровождения в этот интервал. В промеж; ткях межд; цмп льсямц электронный ключ 1 закрыт, и потенциал ца запоминающем элементе 3 хранится в течение периода строчной развертки (около 64 л 1 ксек) до прихода следующего управляющего импульса, частота повторения которых равна частоте строчной развертки.каа 252 5 Тираж 480 Подписное НИИПИ...

Номер патента: 288026

Опубликовано: 01.01.1970

Авторы: Палицкий, Тарасенков, Цирлин, Шестаков

МПК: H04N 7/04

Метки: звукового, изображения, канале, одном, передачи, сигналов, системы, сопровождения

...1 выделения синхропмпульсов вырабатывающего сигналы управления, и на вход блока 2 восстановления постоянной составляющей сигнала изображения, с выхода которого сигнал поступает на схему сложения 3. Сигнал звукового сопровождения поступает на усилитель низкой частоты 4 и широтно-импульсный модулятор (ШИМ) 5, вырабатывающий последовательность модулированных импульсов. Модулятор запускается последовательностью импульсов с частотой 2 р, Эта же импульсная последовательность запускает кипп-реле б. Импульсные последовательности с выходов модулятора 5 и кпппреле б поступают на схему совпадения 7.Одновременно импульсная последовательность с модулятора 5 поступает на линию задержки 8, осуществляющую задержку на время т=0,5 р. Импульсы с линии...

Номер патента: 371855

Опубликовано: 25.02.1975

Авторы: Бахмутов, Игнаткин, Любенко, Севальнев, Хоробрых, Шпагин

МПК: H04N 7/04

Метки: звукового, передачи, полосе, сигнала, сопровождения, телевизионного, частот

...4 низкойчастоты противофазные сигналы звукового сопровождения поступают на схемы 5 динамической памяти, фиксирующие значение звуко- ЗО вой информации с двойной строчной частотой, 371855Схема 6 синхронного управления считыванием подключает в такт с сигналами от формирователя 7 импульсов перезаписи накопительные элементы динамической памяти к разрядным цепям ждущих мультивибраторов 8.Длительность разряда накопительных элементов динамической памяти пропорциональна зафиксированному с двойной строчной частотой значению звуковой информации, а импульсы перезаписи следуют со строчной частотой и позволяют хранить в динамической памяти до наступления строчного гасящего интервала только ту звуковую информацию, момент фиксации которой...

Номер патента: 1091862

Опубликовано: 07.05.1984

Авторы: Алэн, Бернар, Клод, Кристиан

МПК: H04N 7/04, H04N 7/64

Метки: воспроизведения, информации, передачи

...(1=1,2,г 5,и) представляет собой ткп пишущей машинки и предназначена для набора и приведения в соответствующийпорядок документов. Блок 5 Формирует избыточиыс последовательности кодов, а блок б памяти хранит длительностипередаваемых кодов, которые периодически считываются и передаются через мультиплекс:ор 8 на вход модулятора 9 для передачи.а приемной стороне (Фиг. 2) система содержкт демодулятор 10, олок 11 обработки видеосигнала, представляющий собой например, дешифратор цвета и генератор развертки, видео- контрольный блок 12, состоящий из видеокоммутатора 13 и электроннолучевой трубки (ЗЛТ) 14, а также блок 15 обработки цифрового сигнала, состоящий кз разделителя 1 б видеосиг нала, селектора 17, интерфейса 18, блока 19 селекции...

Номер патента: 1235001

Опубликовано: 30.05.1986

Авторы: Артеев, Дриацкий

МПК: H04N 7/04

Метки: вещания, звукового, передачи, сигнала, сигналов, совместной, сопровождения, телевидения, телевизионного

...вход первого блока6 объединения,Переданный по каналу связи уплотненный сигнал поступает на первыевходы преобразователя кода 15 (фиг.2),осуществляющего преобразование последовательного кода в параллельный, иблока 16 синхронизации, осуществляющего выделение тактовых частот иэвходного цифрового сигнала и управляющего работой преобразователя кода 15 по его второму входу. Фазиров"ка блока 16 синхронизации осуществля.ется сигналами синхрогрупп, выделяемыми из уплотненного сигнала.С второго выхода блока 16 синхронизации импульсы с частотой следования кодовых групп уплотненного сиги;ла поступают на первые входы блока 17 опознавания синхрогруппы, блока 18 вьщеления маркера вида передачи, блока 19 опознавания группы заполне-, ния и блока 20...

Номер патента: 1241528

Опубликовано: 30.06.1986

Автор: Гуднов

МПК: H04N 7/04, H04N 7/12

Метки: передачи, сигнала, телевизионного

...алгоритму коррекции, поступает на выход системы. Работа алгоритма полной коррекции ошибки рассчитана на высокую строчную корреляцию видеосигнала, Однако имеются телевизионные изображения, которые не обладают этим свойством, например содержащие горизонтальные линии. Поэтому в предлагаемой системе предус-, мотрена возможность работы по алгоритму, учитывающему эту специфику, Так как наиболее пораженными помехами на изображении являются участки, где возникают треки ошибок, появляющиеся из-за выхода восстановленного сигнала за пределы динамического диапазона, в систему введен блок 12по достижению величины Ь с целью выполнения условий выражения (3), Таким образом, в соответствии с выражением (3) до момента тп происходитчастичная коррекция...

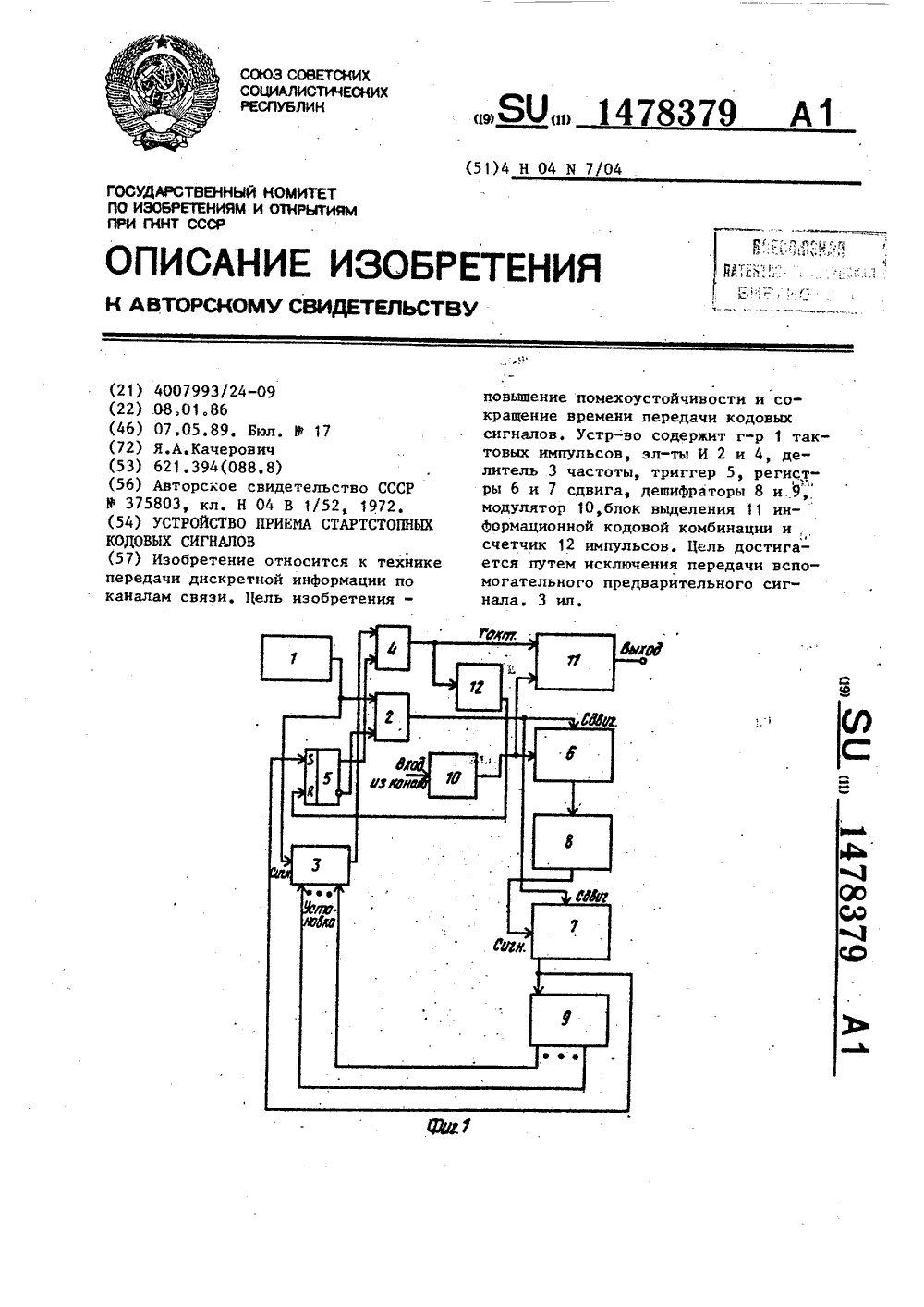

Номер патента: 1478379

Опубликовано: 07.05.1989

Автор: Качерович

МПК: H04N 7/04

Метки: кодовых, приема, сигналов, стартстопных

...не подвергались очень сильнымискажениям, то первый дешифратор граз подряд зарегистрирует синхронизационную комбинацию, и на его выходег раз подряд появится сигнал 1111,, Если же края кодовых посылок сильно искажены, то сигнал "1" появитсяна выходе Б раз, где Б ( г. При этомна второй регистр 7 сдвига, содержащий г ячеек, будет записано Б сим 1478379волов "1", а именно, столько, сколькораз была зарегистрирована синхронизационная комбинация.Сигнал "1" появляющийся на втоУ5ром выходе второго регистра 7 сдвига (т.е. на выходе его последнейячейки), свидетельствует о том, чтоприем синхронизационной комбийацииокончен. При этом производится установка на "1". триггера 5, запирается первый элемент И 2, через который на первый 6 и второй 7...

Номер патента: 1566512

Опубликовано: 23.05.1990

Авторы: Ильинков, Кабешев, Румянцев, Шмулевич

МПК: H04N 7/04, H04N 7/08

Метки: передачи, приема, сигналов, синхронизации

...продолжается до моментапоступления упомянутого чистого отрезка группового сигнала П(й),При наличии искажений составляющихвесссв ш па (ш,сш,) последовательных строках (пропадайии шимпульсов на установочном входе счетчика21) блок 24 управления остается в режиме. захвата продолжается поступле 55ние управляющих импульсов на входыключей 11 и 13 и формирователя 18,Работа блока 24 управления осуществляется следующим образом,С подачей напряжения источника питания формирователь 42 формирует короткий запускающий (положительный)импульс, который поступает на установочный вход счетчика 32 с коэффициентом пересчета К) ш+1 и устанавливает его в состояние, соответствующее ш импульсов, При появленииэтого состояния дешифратор 34 на выходах...
