Устройство для измерения положения вершины инструмента на токарном станке с числовым программным управлением
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

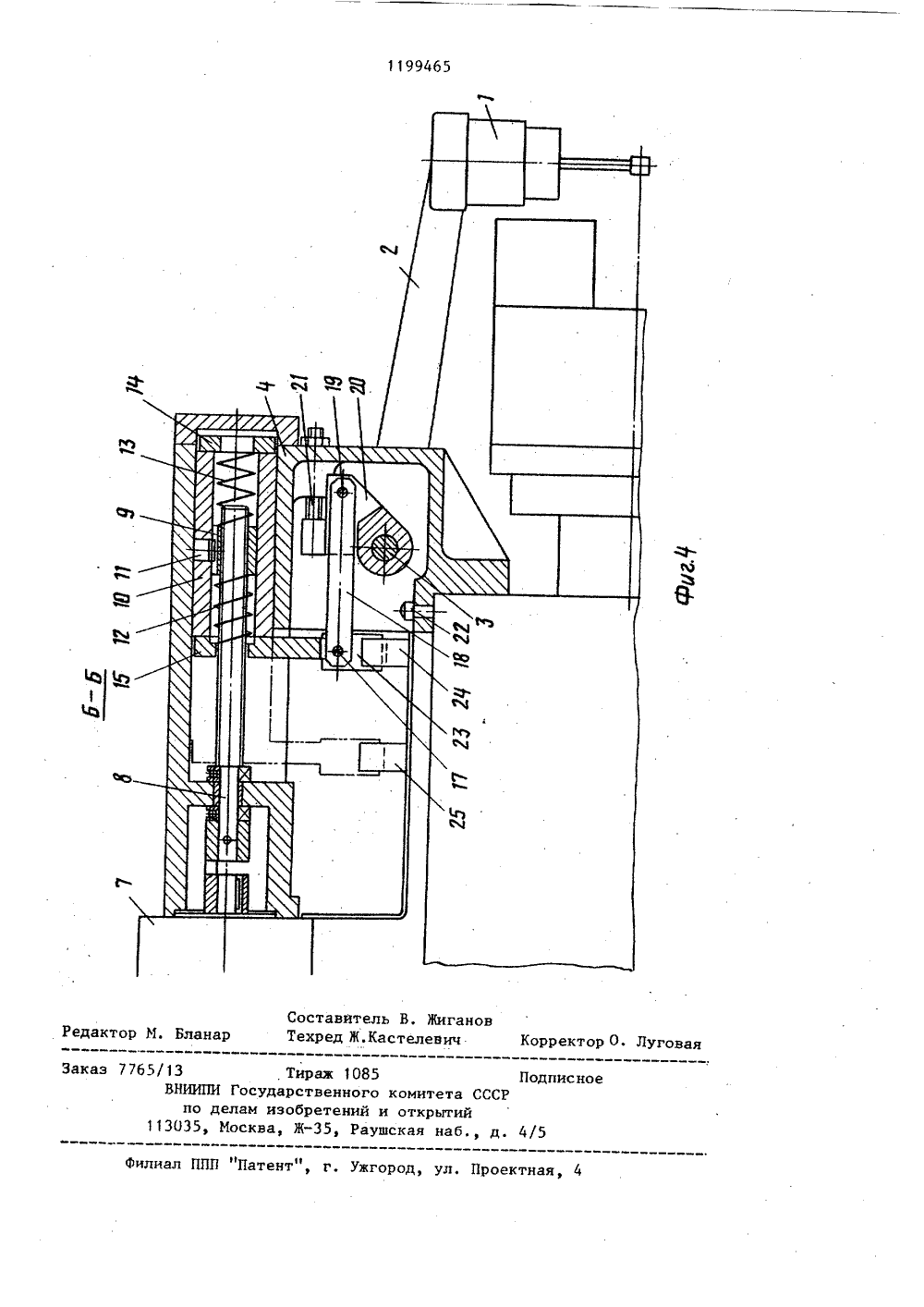

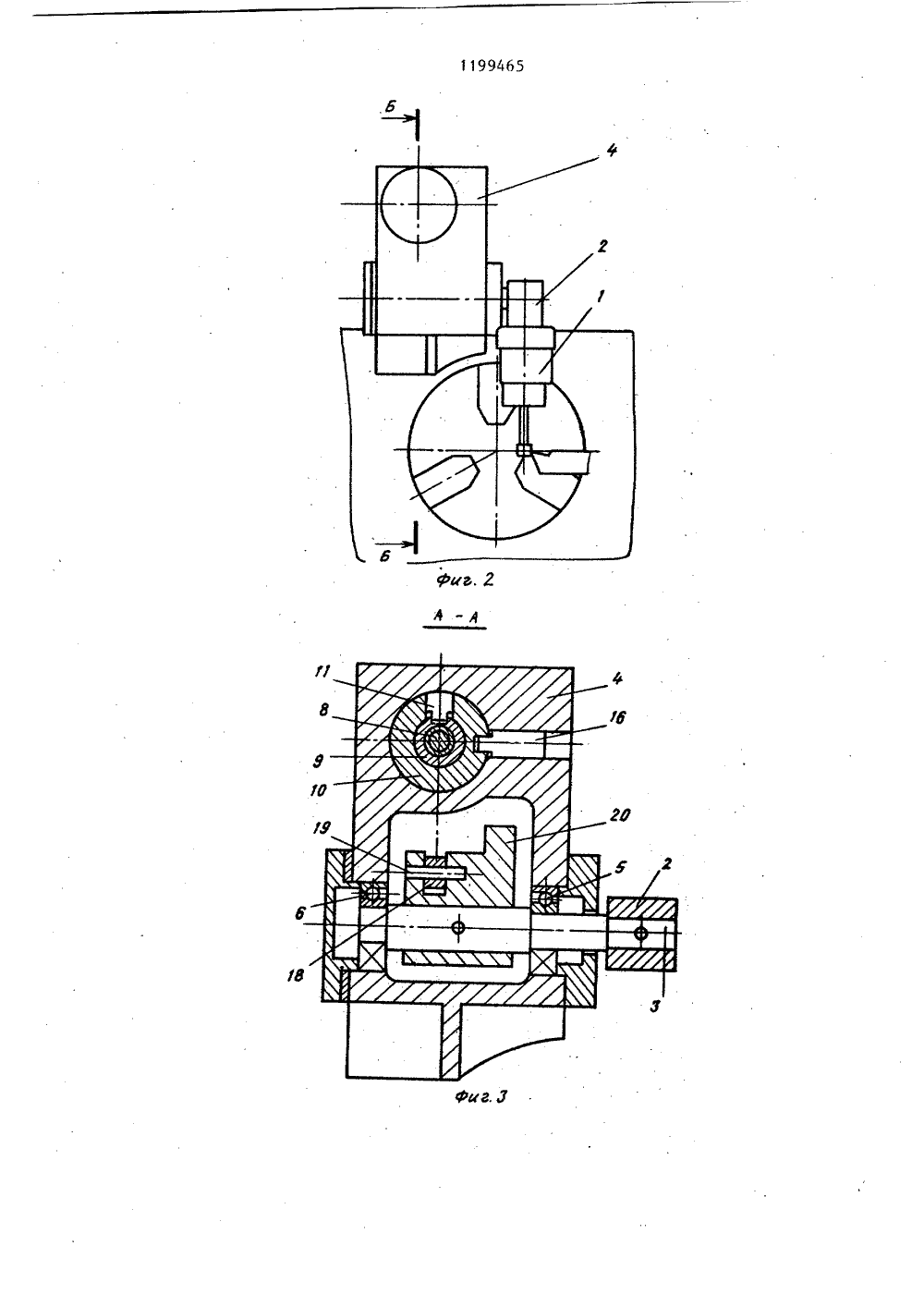

.8)свидетельство СС24 В, 1960.я заявка ФРГВ 23 В 25/06, 19ТРОЙСТВО ДЛЯ ИЗМЕНЫ ИНСТРУМЕНТАЧИСЛОВЫМ ПРОГРдержащее датчиквленный на одном,801199465 А рычага, закрепленного на оси, установленной с возможностью поворота в корпусе на опорах, упор, ограничивающий перемещение рычага, о т л и ч аю щ е е с я тем, что, с целью повышения точности измерения и установки инструмента, устройство снабжено встроенными в корпусе направляющей гильзой и приводом, включаюЩим электродвигатель, винтовую передачу гайка которой установлена в направляющей гильзе; и рычаг, один конец которого закреплен в направляющей гильзе, а второй через тягу связан с другим концом рычага, на котором уста-. новлен датчик. .е199465 2. Устройство по п. 1, о т л и ч аю щ е е с я тем, что, с целью повышения надежности работы, гайка винтовой Изобретение относйтся к станкостроению.Цель изобретения -повышение точности измерения и надежности работы устройства за счет исключения ударов при установке прибора на регулируемый жесткий упор.На фиг. 1 изображено устройство для измерения положения инструмента на токарном станке)с.числовым програм 10мным управлением (ЧПУ).,общий вид; на фиг. 2 - то же,вид справа, на фиг, 3 - разрез А-А на фиг. 1", на фиг. 4 разрез Б-Б на фиг. 2.Устройство для измерения положе 15 ния вершины инструмента на токарном станке с ЧПУ содержит датчик 1 измерения, установленный на рычаге 2, закрепленном на валу 3, смонтированном в корпусе 4 на опорах 5 и 620 качения, в которых выбраны осевой и радиальный зазоры, В корпус 4 встроен привод, который содержит асинхронный двигатель 7 и систему передач. Движение с вала двигателя7, установленного на корпусе 4, передается на винт 8, приводящий в движение гайку 9. Последняя замкнута в гильзе 10 от поворота пальцем 11, а в осевом направлении - пружинами 12 и 13 через жестко закрепленные на торцах гильзы фланец 14 и рычаг 15. Гильза 10 в свою очередь от поворота замкнута на корпусе 4 пальцем 16. Конец рычага 15 с помо щью пальца 17 соединен с концом тяги 18, второй конец которой посредством пальца 19 соединен с рычагом 20, жестко закрепленном на валу 3. Второй конец рычага в крайних поло жениях, соответствующих рабочему и нерабочему положениям датЧика изпередачи подпружинена с двух сторон,а жесткий упор установлен внутри корпуса. мерения, упирается соответственнов регулируемый 21 и постоянный 22упоры. На рычаге 15 также установленфлажок 23, который, входя в щельбесконтактного выключателя 24 или 25,дает команду на отключение двигателя.Так как после отключения двигателя ротор с валом продолжает вращаться за счет их инерционности, то взависимости от направления перемещения гайки сжимается пружина 12или 13 (если рычаг 20 упирает в упор21 или 22),Положение выключателей 24 и 25регулируется их установкой так, чтосилы инерции сжимают пружину 12 или13 не до соприкосновения витков воизбежание удара. Поэтому момент выдачи команды может опережать встречу рычага 20 с любым из упоров илисовпадать с моментом встречи.Датчик 1 измерения (фиг, 1 и 2)изображен в рабочем положении, тогдакак штрихпунктирное изображение датчика (фиг, 1) показывает его в нерабочем положении.При выведений датчика измеренияв рабочее положение, измеряемый инструмент по управляющей программеподводится к щупу датчика до касания(фиг. 2), в результате чего выдается сигнал для измерения.Использование изобретения позволяет повысить точность измеренияна токарных станках с ЧПУ, так какв опорах вала выбраны осевые зазоры,что гарантирует стабильность положения щупа датчика при каждом выводев рабочее положение; жесткий упоррабочего положения датчика регулируется и находится внутри корпуса, чтоисключает возможность его засорения.11994 б 5 Луговая Тираж 1085осударственного комитета Сам изобретений и открьггийсква, Ж, Раушская наб д. 77 б 5/13ВНИИПИ по дел 113035, М одписно илиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Составитель В, Жигановедактор М. Бланар Техред Ж.Кастелевич Коррек
СмотретьЗаявка
3752951, 18.06.1984
СРЕДНЕВОЛЖСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД
РУБЦОВ ПАВЕЛ ВИКТОРОВИЧ, МУРАТКИНА РОЗА ГЕОРГИЕВНА
МПК / Метки
МПК: B23B 25/06
Метки: вершины, инструмента, положения, программным, станке, токарном, управлением, числовым
Опубликовано: 23.12.1985
Код ссылки
<a href="https://patents.su/4-1199465-ustrojjstvo-dlya-izmereniya-polozheniya-vershiny-instrumenta-na-tokarnom-stanke-s-chislovym-programmnym-upravleniem.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения положения вершины инструмента на токарном станке с числовым программным управлением</a>
