Устройство для испытания торцовых уплотнителей

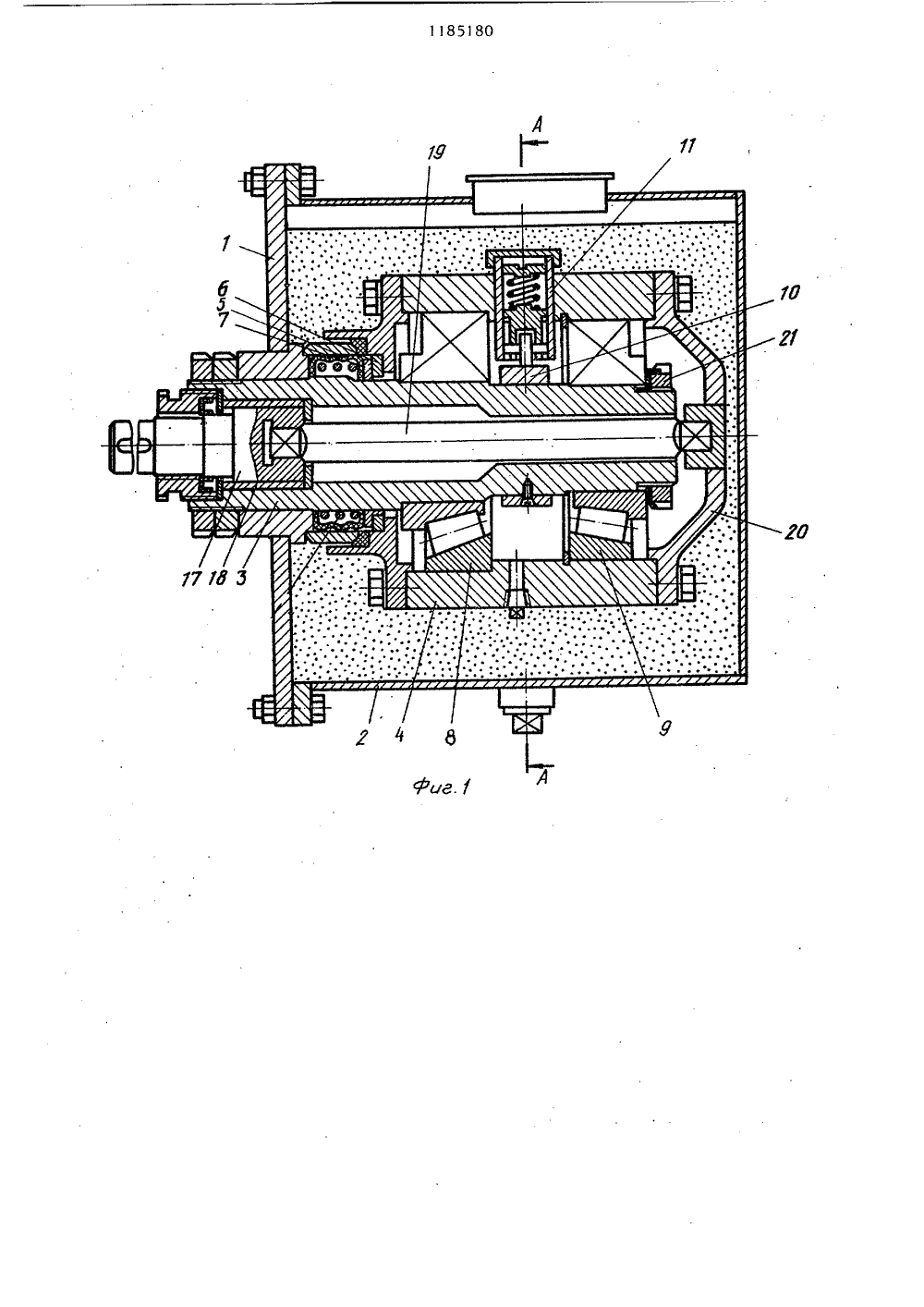

СОЮЗ СОВЕТСНИХСИИЛИРЮЕСИИЖРЕСПУБЛИН 51)4 С 01 М 3/56 ОСУДАРСТВЕННЫЙ О ДЕЛАМ ИЗОБРЕ МИТЕТ СС НИЙ И ОТНРЫТОПИСАНИЕ ИЗОБРЕТ ЬСТВ АВТОРСКОМУ СВ очкоЮ(71) Онежский ордена Ленина и ордена Октябрьскоч Революции тракторный завод(56)"Современные методы и средстваи измерения внешнего трения. - Научные труды ВНИИфизико-технических и радиотехнических измерений. М., 1977с. 24-25.(54)(57) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ТОРЦОВЫХ УПЛОТНЕНИЙ, содержащее основание, закрепленную на нем камеру для размещения в ней рабочей среды, установленные в камере держатели уплотнительных неподвижного и 80118518 подвижного колец, уз.л осевого нагружения уплотнительных колец и привод вращения держателя подвижногокольца, отличающееся тем, что, с целью повышения д верности результатов испытания уплотнений в абразивной среде, оноснабжено установленными между держателями двумя опорами качения, закрепленной на держателе неподвижного кольца кулачковой шайбой, установленным на держателе уплотнительного подвижного кольца стаканом, установленным в последнем подпружиненным толкателем с цилиндрическимроликом, взаимодействующим с кулавой шайбой, а держатель подвижногоуплотнительного кольца установленкоаксиально держателю уплотнительного неподвижного кольца.1185180 Изобретение относится к устройствам для испьггания на герметичность в абразивной среде торцовых уплотнений, например катков гусеничных транспортных средств. 5Целью изобретения является повышение достоверности результатов испытания уплотнений в абразивной среде.На фиг. 1 представлено устройст во для испьггания торцовых уплотнений; на фиг, 2 - разрез А-А нафиг. 1.Устройство (фиг. 1) содержит основание 1, камеру 2 для размещения 1 рабочей абразивной среды, держатели 3 и 4 уплотнительных соответственно неподвижного 5 и подвижного 6 ко-, лец, узел 7 осевого нагружения уплотнительных колец 5 и 6, привод (не 20 показан) вращения держателя 4 подвижного кольца 6. Устройство снабжено установленными между держателями 3 и 4 опорами 8 и 9 качения закреплен" ной на держателе 3 кулачковой шайбой 25 10, установленным на держателе 4 стаканом 11 (фиг. 2), подпружиненным толкателем 12 с цилиндрическим роликом 13, взаимодействующим с кулачковой шайбой 10. Держатели 3 и 4 уста- Зр новлены коаксиально. Толкатель 12 подпружинен с помощью пружины 14 и регулировочного винта 15. Ролик 13 .размещен на оси 16, концы которой Входят В пазы (не показаны) стакана 35 11. В качестве опор 8 и 9 качения используют конические подшипники. Ведущий вап 17 привода вращения установлен на подшипниках 18 скольжения 2внутри держателя 3, Вращение от вала 17 к держателю 4 передается посредтвом валика 19 и крьппки 20. С помощью гайки 21 осуществляется регулировка зазора в подшипниках 8 и 9. Иайба 10 имеет выступ 22.Устройство работает следующим образом.Устанавливают неподвижное кольцо 5 на держателе 3 и подвижное кольцо 6 на держателе 4, С помощью гайки 21 устанавливают требуемый зазор в опорах 8 и 9 качения. Затем к держателю 4 крепят крьппку 20, а камеру 2 к Станине 1. Камеру 2 заполняют абразивной средой. С помощью привода приводят во вращение держатель 4 с Ыольцом 6. Неподвижное кольцо 5 с помощью узла 7 осевого нагружения прижимается к кольцу 6. При этом держатель 4, выбрав зазор в опорах 8 и 9 качения, перемещается в крайнее правое положение. При работе устройства ролик 13 толкателя 12 последовательно набегает на выступ 22 кулачковой шайбы 10, держатель 4 перемещается в радиальном (вверх) и в осевом (налево) направлениях, что обеспечивается коническими подшипниками - опорами 8 и 9 качения. После того как выступ 22 кулачковой шайбы 10 уходит из-под ролика 13, держатель 4 под действием узла 7 перемещается в исходное состояние (крайнее правое). Таким образом повышается достоверность результатов испытания уплотнения эа счет воспроизведения осевых и радиальных биений опорных катков гусеничных машин.1185180 д-А Составитель В анилов Корректор Л Ьес едактор М,Б хред О. Неце 37Тираж 896 , Подписное ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д, 4
