Генератор импульсного процесса для управления электродинамическим ударным стендом

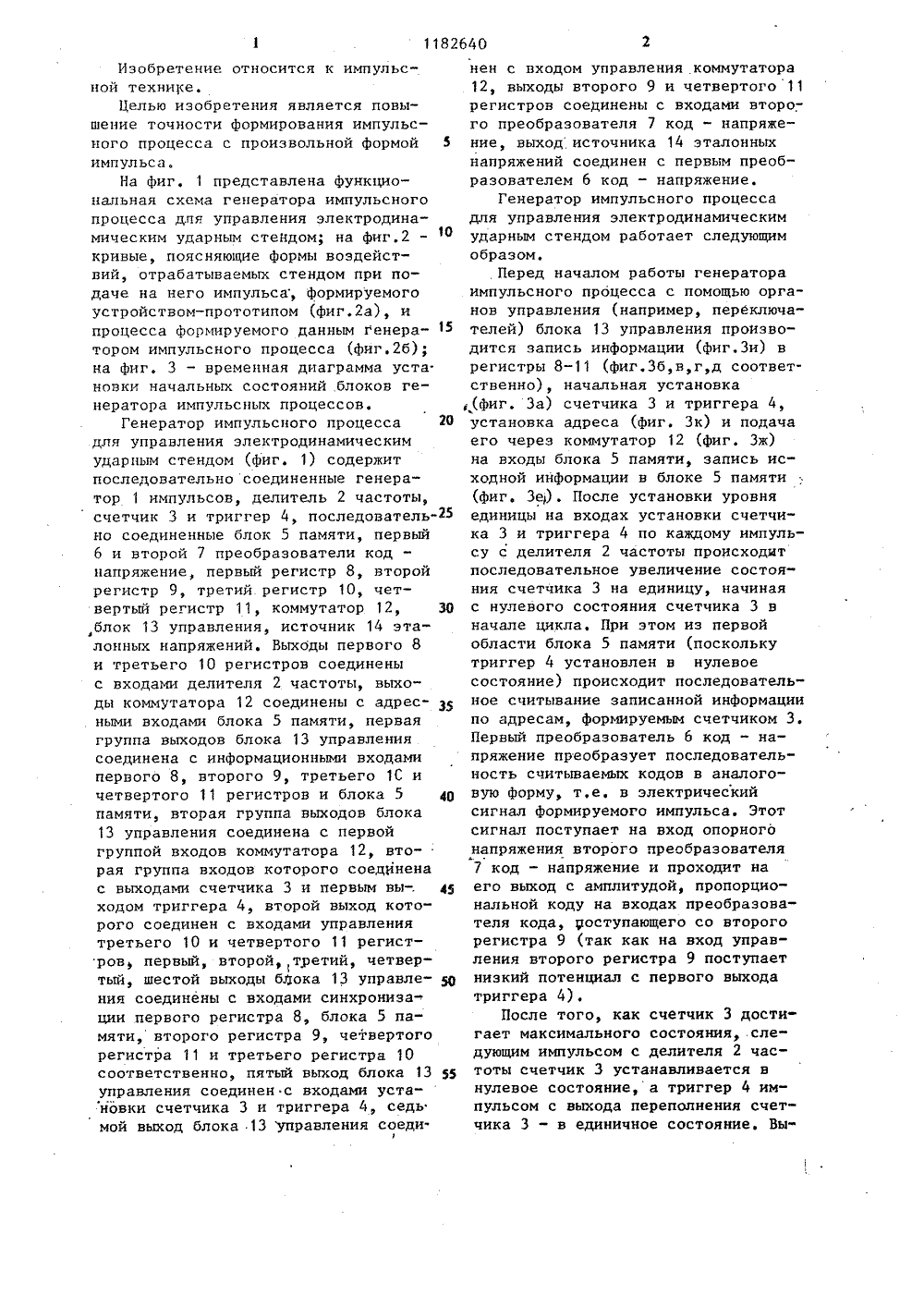

(51)4 Н 03 К 3/84 ОПИСАНИЕ ИЗОБРЕТЕНИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54)(57) ГЕНЕРАТОР ИМПУЛЬСНОГО ПРОЦЕССА ДЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОДИНАМИЧЕСКИМ УДАРНЫМ СТЕНДОМ, содержащийпоследовательно соединенные генератор импульсов, делитель частоты исчетчик, блок управления, первыйвыход которого соединен с входом син.хронизации первого регистра, выходыкоторого соединены с соответствующими входами делителя частоты, блокпамяти, вход синхронизации которогосоединен с вторым выходом блокауправления, последовательно соединенные источник эталонных напряжений, первый и второй преобразователи код - напряжение, второй регистр,вход синхронизации которого соединен с третьим выходом блока управления, о т л и ч а ю щ и й с я тем,что, с целью повышения точности формирования импульсного процесса спроизвольной формой импульса, он содержит третий регистр, четвертый ре"гистр, триггер, коммутатор, выходы ЯО 118264 О А которого соединены с адресными входами блока памяти, информационные входы которого соединены с первой группой выходов блока у.1 равления и информационными входами первого, второго, третьего регистров и четвертого регистра, вход синхронизации которого соединен с четвертым выходом блока управления, вторая группа выходов которого соединена с первой группой входов коммутатора, первая группа входов которого соединена с соответствующими выходами счетчика и первым выходом триггера,Ф второй выход которого соединен с вхо. щ дами управления третьего регистра и четвертого регистра, выходы которого соединены с входами второго преобразователя код - напряжение и с выходами второго регистра, вход управления которого объединен с входом управления первого регистра и соединен с первым выходом триггера, тактовый вход которого соединен Об с выходом переноса счетчика, вход ЬР установки которого объединен с вхо- ф,) дом установки триггера и соединен ф с пятым выходом блока управления, 4 Р .шестой выход которого соединен с входом синхронизации третьего регистра, выходы которого соединены с входами делителя частоты, седьмой выход блока управления соединен с входом ф управления коммутатора, выходы блока памяти соединены с входами первого преобразователя код - напряжение.Изобретение относится к импульсной технике.Целью изобретения является повышение точности формирования импульсного процесса с произвольной формой 5 импульса.На Фиг, 1 представлена Функциональная схема генератора импульсного процесса для управления электродинамическим ударным стендом, на фиг,2 кривые, поясняющие формы воздействий, отрабатываемых стендом при подаче на него импульса, формируемого устройством-прототипом (Фиг,2 а), и процесса Формируемого данным генера - 15 тором импульсного процесса (Фиг.2 б); на фиг. 3 - временная диаграмма уста.новкк начальных состояний блоков генератора импульсных процессов,Генератор импульсного процесса 20для управления электродинамическимударным стендом (Фиг. 1) содержитпоследовательно соединенные генератор 1 импульсов, делитель 2 частоты,счетчик 3 и триггер 4, последователь но соединенные блок 5 памяти, первый6 и второй 7 преобразователи код -напряжение, первый регистр 8, второйрегистр 9, третий регистр 10, четвертый регистр 11, коммутатор 12, 30,блок 13 управления, источник 14 эталонных напряжений. Выходы первого 8и третьего 10 регистров соединеныс входами делителя 2 частоты, выходы коммутатора 12 соединены с адрес- З 5ными входами блока 5 памяти, перваягруппа выходов блока 13 управлениясоединена с информационными входамипервого 8, второго 9, третьего 1 С ичетвертого 11 регистров и блока 5 4 Опамяти, вторая группа выходов блока13 управления соединена с первойгруппой входов коммутатора 12, вто-:рая группа входов которого соециненас выходами счетчика 3 и первым вы-,ходом триггера 4, второй выход которого соединен с входами управлениятретьего 10 и четвертого 11 регистров, первый, второй, третий, четвертый, шестой выходы блока 13 управле- уния соединены с входами синхронизации первого регистра 8, блока 5 памяти, второго регистра 9, четвертогорегистра 11 и третьего регистра 10соответственно, пятый выход блока 13 Иуправления соединен с входами установки счетчика 3 и триггера 4, седьмой выход блока .13 управления соеди 1 нен с входом управления коммутатора 12, выходы второго 9 и четвертого 11 регистров соединены с входами второго преобразователя 7 код - напряжение, выходисточника 14 эталонных напряжений соединен с первым преобразователем 6 код - напряжение.Генератор импульсного процесса для управления электродинамическим ударным стендом работает следующим образом,Перед началом работы генератораимпульсного процесса с помощью органов управления (например, переключателей) блока 13 управления производится запись информации (фиг.Зи) врегистры 8-11 (Фиг,Зб,в,г,д соответственно), начальная установка ,(Фиг. За) счетчика 3 и триггера 4,установка адреса (фиг. Зк) и подачаего через коммутатор 12 (фиг. Зж) на входы блока 5 памяти, запись исходной информации в блоке 5 памяти (фиг. Зе). После установки уровня единицы на входах установки счетчика 3 и триггера 4 по каждому импульсу с делителя 2 частоты происходит последовательное увеличение состояния счетчика 3 на единицу, начиная с нулевого состояния счетчика 3 в начале цикла. При этом из первой области блока 5 памяти (поскольку триггер 4 установлен в нулевоесостояние) происходит последовательное считывание записанной информации по адресам, формируемым счетчиком 3. Первый преобразователь 6 код - напряжение преобразует последовательность считываемых кодов в аналоговую форму, т,е. в электрический сигнал Формируемого импульса. Этот сигнал поступает на вход опорного напряжения второго преобразователя 7 код - напряжение и проходит на его выход с амплитудой, пропорциональной коду на входах преобразователя кода, поступающего со второго регистра 9 (так как на вход управления второго регистра 9 поступает низкий потенциал с первого выхода триггера 4).После того, как счетчик 3 достигает максимального состояния, следующим импульсом с делителя 2 частоты счетчик 3 устанавливается в нулевое состояние, а триггер 4 импульсом с выхода переполнения счетчика 3 - в единичное состояние. Вы"з 1 сокий потенциал с прямого выхода триггера 4 поступает на входы управления первого 8 и второго 9 регистров, запрещая прохождение на его , выходы хранимой в них информации, низкий потенциал с инверсного выхода триггера 4 поступает на входы управления третьего 10 и четвертого 11 регистров. После этого делитель 2 частоты начинает работать с другим коэффициентом пересчета, определяемым содержимым третьего регистра 10, код коэффициента усиления для второго преобразователя 7 код - напряжение поступает с четвертого регистра 11. Высокий потенциал с прямого выхода триггера 4, поступаю щий через коммутатор 12 на старший разряд адреса блока 5 памяти, разрешает считывание из другой области памяти блока 5 памяти, и происходит 182640отсчет длительности паузы с одновременным генерированием компенсирующего воздействия, Работа остальных блоков устройства происходитаналогично.После того, как счетчик 3 сновадостинет максимального состояния,следующим импульсом с делителя 2частоты счетчик 3 устанавливается10 в нулевое состояние, триггер 4 импульсом с выхода переполнения счетчика 3 - в нулевое состояние, начинается формирование следующегоимпульса, т,е. весь цикл повторяется сначала,Смена кодов в любом из регистров8,9.,10, 11 и в блоке 5 памяти производится только в нерабочем состоянииустройства и происходит точно так2 О же, как и при загрузке начальныхсостояний всех блоков.1182640 е и станочка ночальн слюяни Составитель Ю.БурмистРедактор М.Бандура Техред О.Неце орректор Г.Решетник Заказ 6118/54 Тираж 871 П ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4одписно иал ППП "Патент", г.ужгород, ул.Проектная,4
