Патрон-штангодержатель

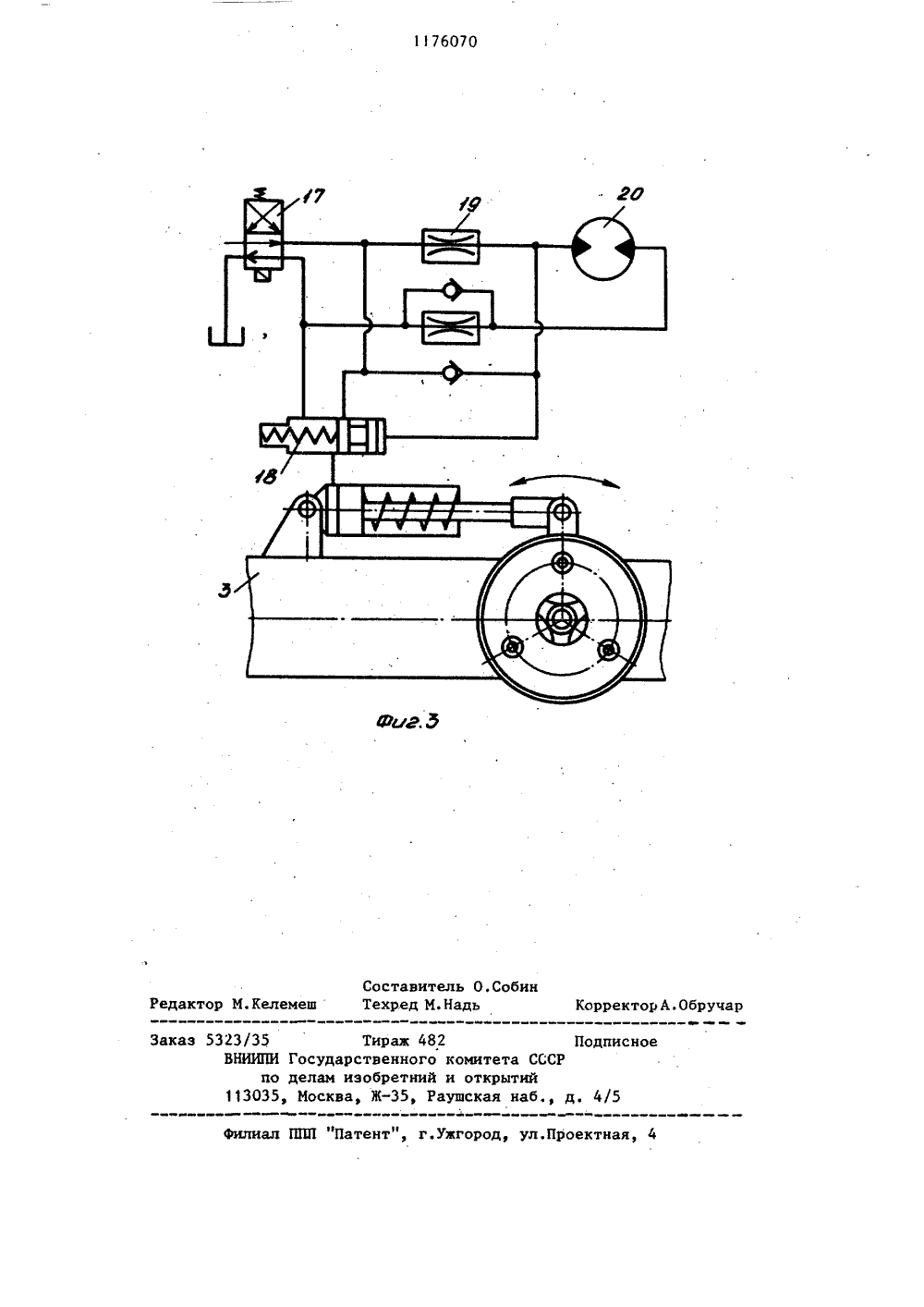

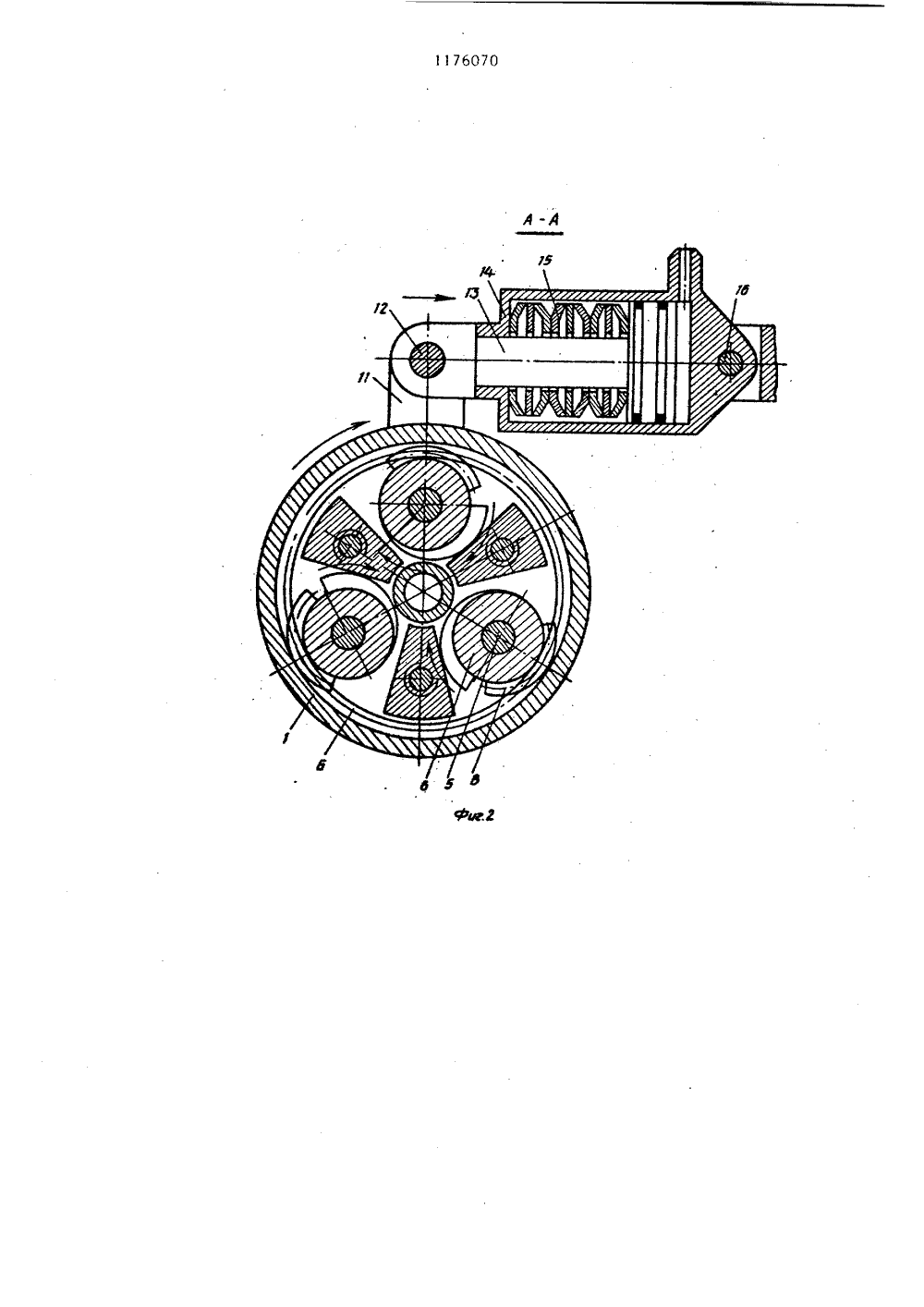

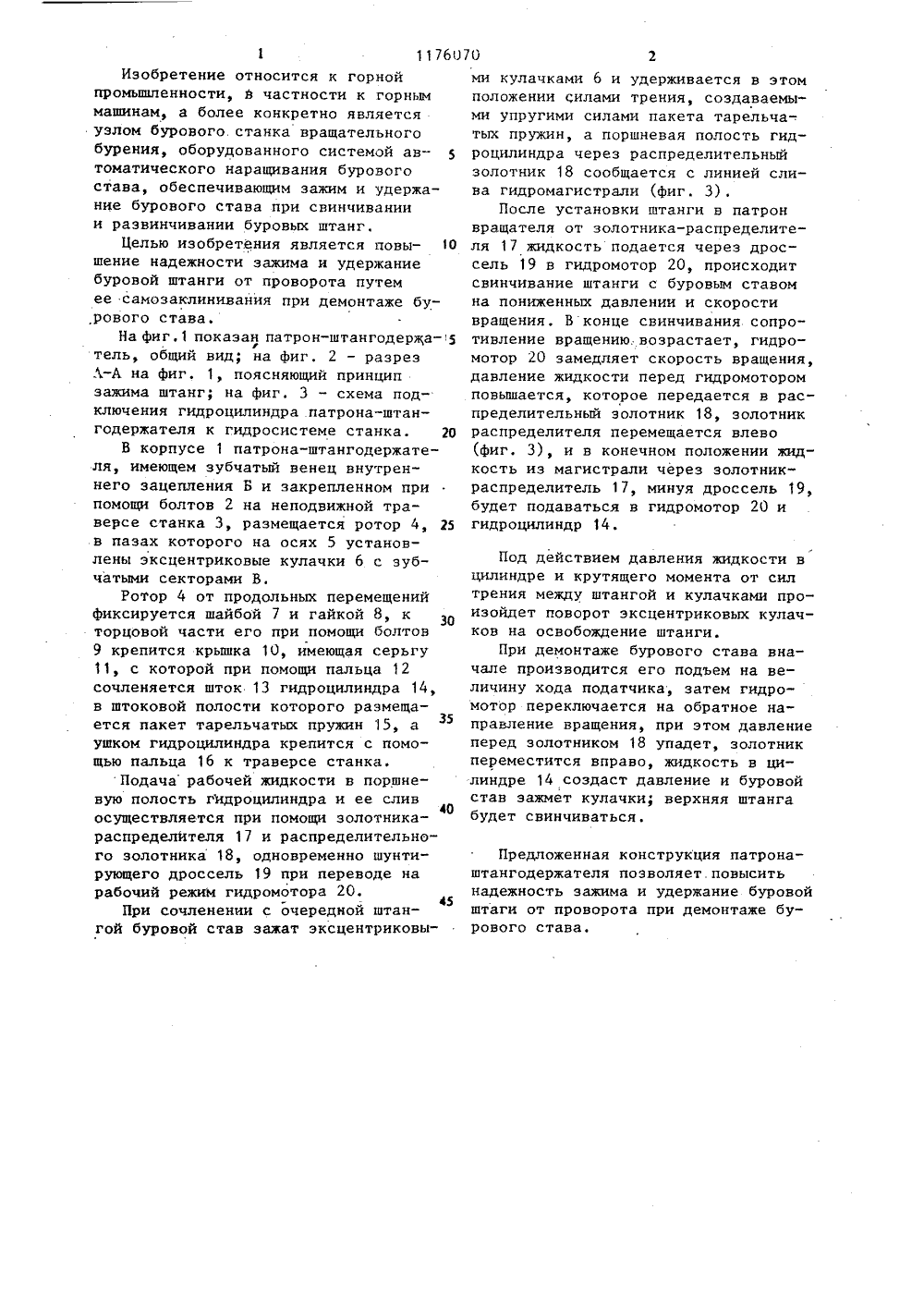

(51)4 Е 21 С 9/00 ВС(1 Н ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЪСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Специальноеконструкторско-технологическое бюро Института геотехнической механики АН УССР(54)(57) 1, ПАТРОН-ШТАНГОДЕРЖАТЕЛЬ,включающий корпус, гидроцилиндр споршнем и штоком, соединенным с зажимными поворотными элементами, усА тановленными симметрично по окружности на осях в пазах ротора, и пакет тарельчатых пружин, о т л и ч аю щ и й с я тем, что, с целью повышения надежности зажима и удержания буровой штанги от проворота при демонтаже бурового. става, зажимные эле. менты выполнены в виде поворотных эксцентриковых кулачков с зубчатыми секторами, кинематически связанными с внутренним зубчатым венцом, который выполнен в корпусе штангодержателя.2. Патрон-штангодержатель по п.1, о т л и ч а ю щ и й с я тем, что пакет тарельчатых пружин размещен в штоковой полости гидроцилиндра,1 11760Изобретение относится к горной промышленности, в частности к горным машинам, а более конкретно является узлом бурового. станка вращательного бурения, оборудованного системой ав томатического наращивания бурового става, обеспечивающим зажим и удержание бурового става при свинчивании и развинчивании буровых штанг.Целью изобретения является повы шение надежности зажима и удержание буровой штанги от проворота путем ее самозаклинивания при демонтаже бу,рового става.На фиг.1 показан патрон-штангодержа гтель, общий вид; на фиг. 2 - разрез А-А на фиг. 1, поясняющий принцип зажима штанг; на фиг. 3 - схема подключения гидроцилиндра патрона-штангодержателя к гидросистеме станка. 20В корпусе 1 патрона-штангодержателя, имеющем зубчатый венец внутреннего зацепления Б и закрепленном при помощи болтов 2 на неподвижной траверсе станка 3, размещается ротор 4, 25 в пазах которого на осях 5 установлены эксцентриковые кулачки 6 с зубчатыми секторами В.Ротор 4 от продольных перемещений фиксируется шайбой 7 и гайкой 8, к торцовой части его при помощи болтов 9 крепится крышка 10, имеющая серьгу 11, с которой при помощи пальца 12 сочленяется шток 13 гидроцилиндра 14, в штоковой полости которого размещается пакет тарельчатых пружин 15, а35 ушком гидроцилиндра крепится с помощью пальца 16 к траверсе станка,Подача рабочей жидкости в поршневую полость гидроцилиндра и ее слив осуществляется при помощи золотника- распределителя 17 и распределительного золотника 18, одновременно шунтирующего дроссель 19 при переводе на рабочий режим гидромотора 20.При сочленении с очередной штангой буровой став зажат эксцентриковыми кулачками 6 и удерживается в этом положении силами трения, создаваемыми упругими силами пакета тарельчатых пружин, а поршневая полость гидроцилиндра через распределительный золотник 18 сообщается с линией слива гидромагистрали (фиг. 3).После установки штанги в патрон вращателя от золотника-распределителя 17 жидкость подается через дроссель 19 в гидромотор 20, происходит свинчивание штанги с буровым ставом на пониженных давлении и скорости вращения, В конце свинчивания сопротивление вращению, возрастает, гидро- мотор 20 замедляет скорость вращения, давление жидкости перед гидромотором повышается, которое передается в распределительный золотник 18, золотник распределителя перемещается влево (фиг. 3), и в конечном положении жидкость из магистрали через золотник- распределитель 17, минуя дроссель 19, будет подаваться в гидромотор 20 и гидроцилиндр 14.Под действием давления жидкости в цилиндре и крутящего момента от сил трения между штангой и кулачками произойдет поворот эксцентриковых кулачков на освобождение штанги.При демонтаже бурового става вначале производится его подъем на величину хода податчика, затем гидро- мотор переключается на обратное направление вращения, при этом давление перед золотником 18 упадет, золотник переместится вправо, жидкость в цилиндре 14 создаст давление и буровой став зажмет кулачки; верхняя штанга будет свинчиватьсяПредложенная конструкция патронаштангодержателя позволяет. повысить надежность зажима и удержание буровой штаги от проворота при демонтаже бурового става.Келемеш 82 Поо комитета СССРй и открытийРаушская наб., д. исное Патент", г.ужгород, ул.Проектная,филиал Заказ 5323/35 Тираж ВНИИПИ Государственно по делам изобретни 113035, Москва, Ж, орректорА.Обручар
