Формирователь импульсов

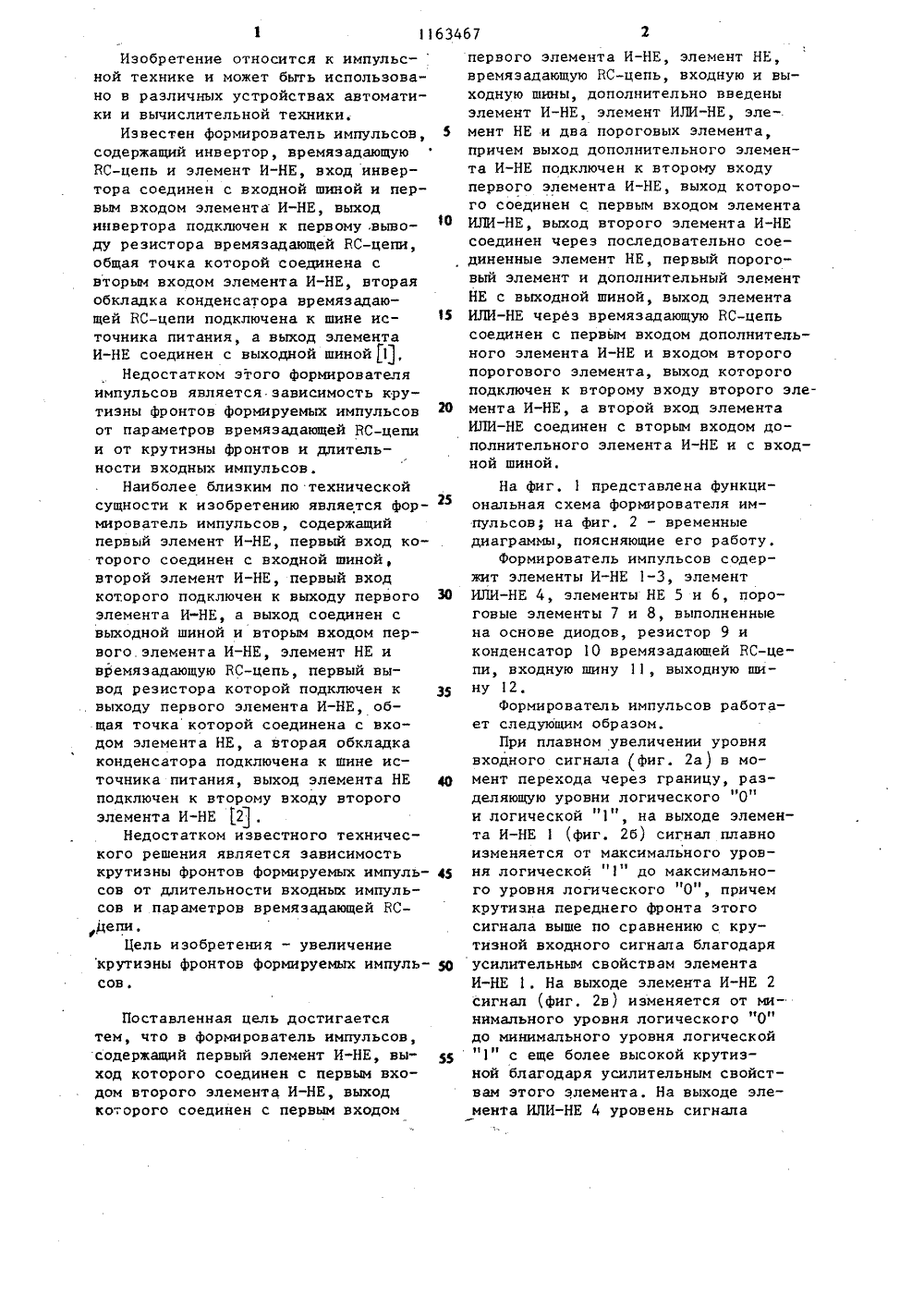

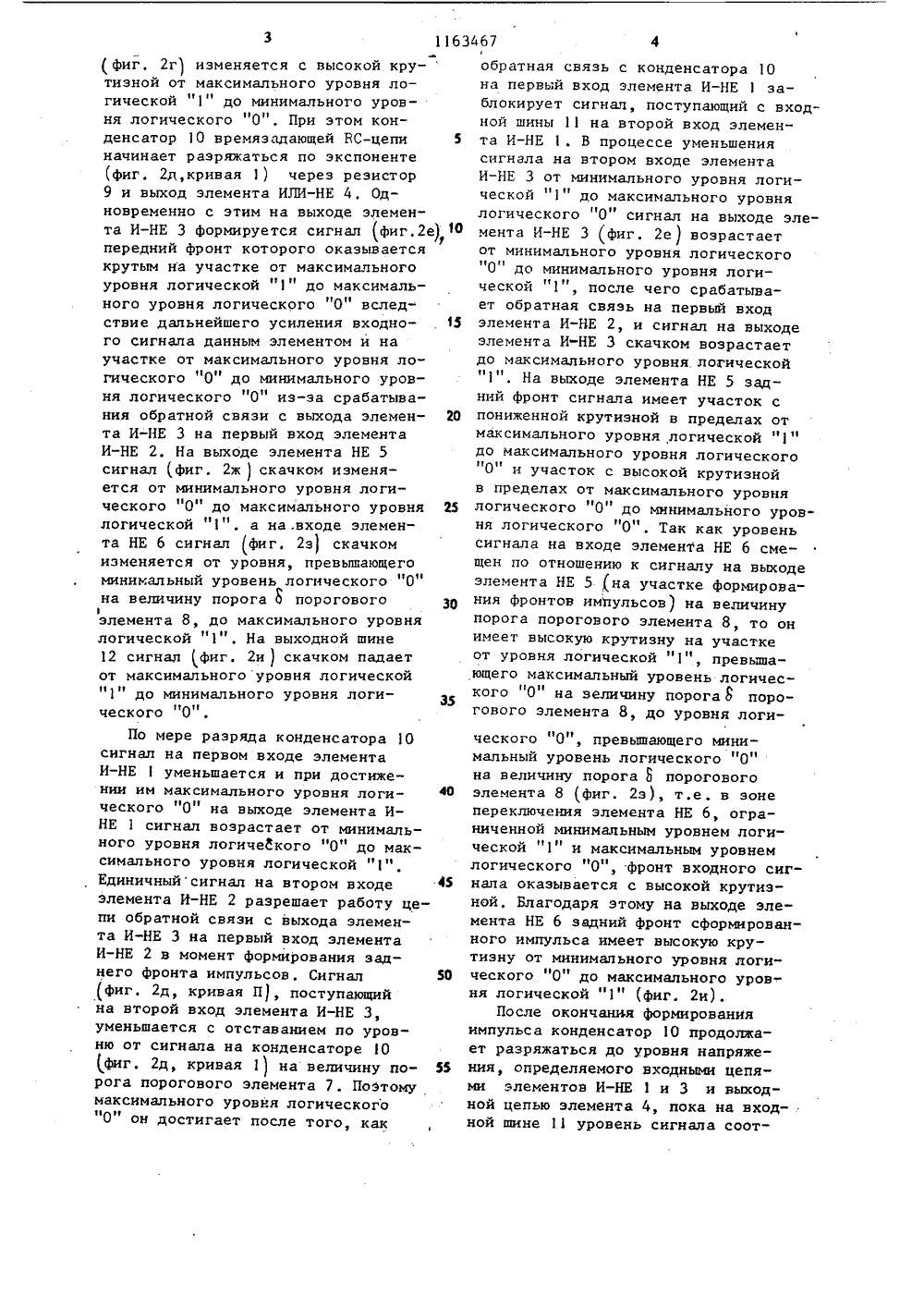

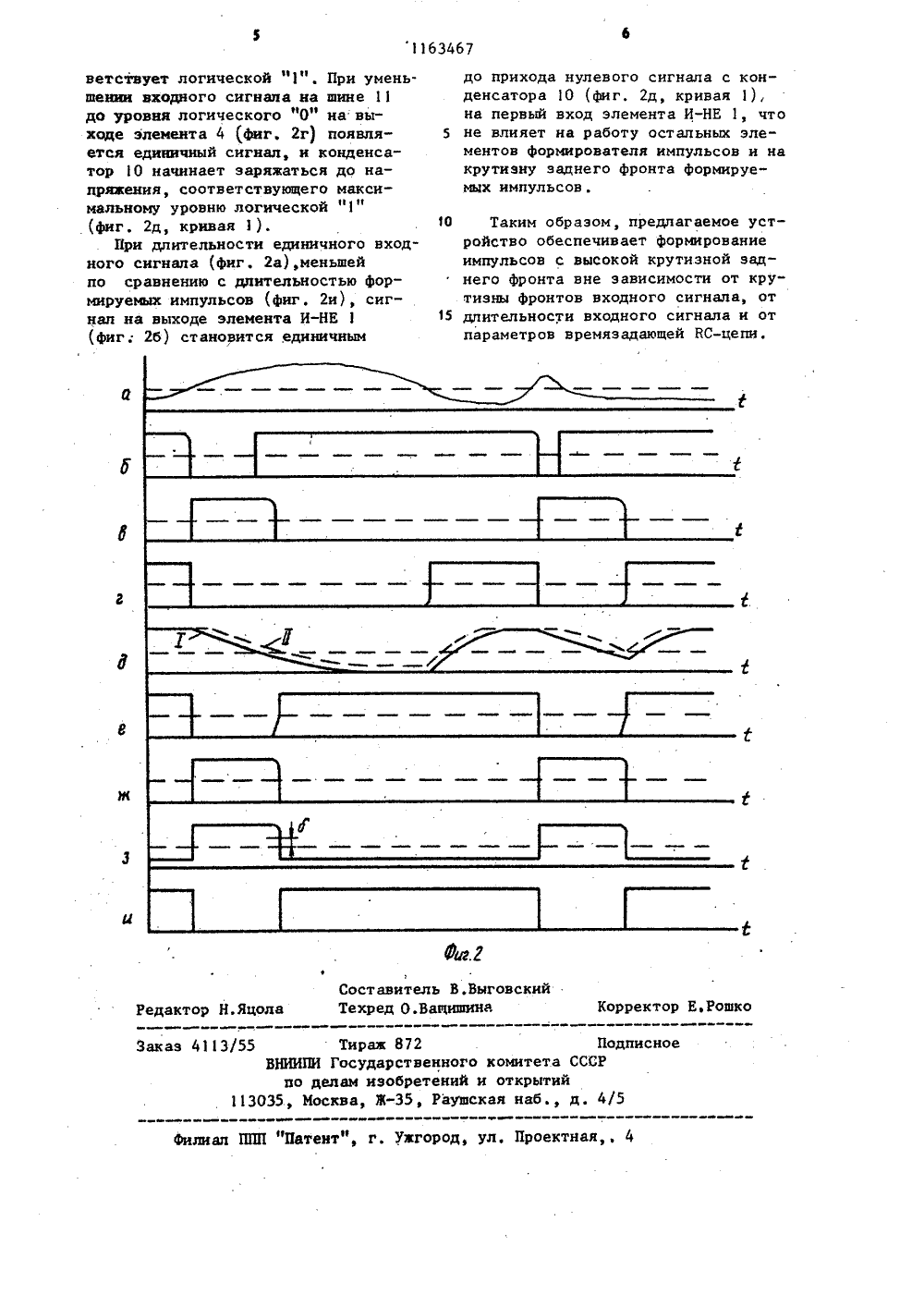

л; ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ К АВТОРСКОМУ СВИДЕТЕЛЬС(56) 1. Малиновский Б.Н. и др.Справочник по цифровой вычислительной технике (электройные вычислительные машины и системы).Киев, Техника, 1980, с. 79,рис. 4,43 а,2, Патент США У 3601636,кл, 307-273, онублик, 24.08.71(прототип),(54)(57) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ,содержащий первый элемент И-НЕ,выход которого соединен с первымвходом второго элемента И-НЕ, выход которого соединен с .первым вхдом первого элемента И-НЕ, элеменНЕ, времязадающую ВС-цепь, входнуюи выходную шины, о т л и ч а ющ и й с я тем, что, с целью увеличения крутизны фронтов формируемыхимпульсов, в него дополнительно введены элемент И-НЕ, элемент ИЛИ-НЕ,элемент НЕ и два пороговых элемента, причем выход дополнительногоэлемента И-НЕ подключен к второмувходу первого элемента И-НЕ, выходкоторого соединен с первым входомэлемента ИЛИ-НЕ, выход второго элемента И-НЕ соединен через последовательно соединенные элемент НЕ,первый пороговый элемент и дополнительный элемент НЕ с выходной шиной, выход элемента ИЛИ-НЕ черезвремяэадающую ВС-цепь соединен спервым входом дополнительного элемента И-НЕ и входом второго порогового элемента, выход которого подключен к второму входу второго эле-мента И-НЕ, а второй вход элементаИЛИ-НЕ соединен с вторым входомдополнительного элемента И-НЕ и свходной шиной.5 О 5 20 25 35 Изобретение относится к импульс-ной технике и может быть использовано в различных устройствах автоматики и вычислительной техники.Известен формирователь импульсов,содержащий инвертор, времязадающуюВС-цепь и элемент И-НЕ, вход инвертора соединен с входной шиной и первым входом элемента И-НЕ, выходинвертора подключен к первому,выводу резистора времязадающей ВС-цепи,общая точка которой соединена свторым входом элемента И-НЕ, втораяобкладка конденсатора времязадающей ВС-цепи подключена к шине источника питания, а выход элементаИ-НЕ соединен с выходной шиной 1),Недостатком этого формирователяимпульсов является зависимость крутизны фронтов формируемых импульсовот параметров времязадающей ВС-цепии от крутизны фронтов и длительности входных импульсов.Наиболее близким по техническойсущности к изобретению является формирователь импульсов, содержащийпервый элемент И-НЕ, первый вход которого соединен с входной шиной,второй элемент И-НЕ, первый входкоторого подключен к выходу первогоэлемента И-НЕ, а выход соединен свыходной шиной и вторым входом первого.элемента И-НЕ, элемент НЕ ивремязадающую КС-цепь, первый вывод резистора которой подключен к. выходу первого элемента И-НЕ, общая точка которой соединена с входом элемента НЕ, а вторая обкладкаконденсатора подключена к шине источника питания, выход элемента НЕподключен к второму входу второгоэлемента И-НЕ 2 .Недостатком известного технического решения является зависимостькрутизны фронтов формируемых импульсов от длительности входных импульсов и параметров времязадающей ВСдепи,Цель изобретения - увеличениекрутизны фронтов формируемых импульсов. Поставленная цель достигается тем, что в формирователь импульсов, содержащий первый элемент И-НЕ, выход которого соединен с первым входом второго элемента И-НЕ, выход которого соединен с первым входом первого элемента И-НЕ, элемент НЕ,времязадающую КС-цепь, входную и выходную шины, дополнительно введеныэлемент И-НЕ, элемент ИЛИ-НЕ, элемент НЕ и два пороговых элемента,причем выход дополнительного элемента И-НЕ подключен к второму входупервого элемента И-НЕ, выход которого соединен с первым входом элементаИЛИ-НЕ, выход второго элемента И-НЕсоединен через последовательно соединенные элемент НЕ, первый пороговый элемент и дополнительный элементНЕ с выходной шиной, выход элементаИЛИ-НЕ через времязадающую ВС-цепьсоединен с первым входом дополнительного элемента И-НЕ и входом второгопорогового элемента, выход которогоподключен к второму входу второго элемента И-НЕ, а второй вход элементаИЛИ-НЕ соединен с вторым входом дополнительного элемента И-НЕ и с входной шиной,На фиг, 1 представлена функциональная схема формирователя импульсов; на фиг. 2 - временныедиаграммы, поясняющие его работу,Формирователь импульсов содержит элементы И-НЕ 1-3, элементИЛИ-НЕ 4, элементы НЕ 5 и 6, пороговые элементы 7 и 8, выполненныена основе диодов, резистор 9 иконденсатор 10 времязадающей ВС-цепи, входную шину 11, выходную шину 12,Формирователь импульсов работает следующим образом.При плавном увеличении уровнявходного сигнала (фиг. 2 а) в момент перехода через границу, разделяющую уровни логического "0"и логической "1", на выходе элемента И-НЕ 1 (фиг. 2 б) сигнал плавноизменяется от максимального уровня логической "1" до максимального уровня логического 0", причемкрутизна переднего фронта этогосигнала выше по сравнению с крутизной входного сигнала благодаряусилительным свойствам элементаИ-НЕ 1. На выходе элемента И-НЕ 2сигнал (фиг. 2 в) изменяется от минимального уровня логического "0"до минимального уровня логической"1" с еще более высокой крутизной благодаря усилительным свойствам этого элемента. На выходе элемента ИЛИ-НЕ 4 уровень сигнала( фиг, 2 г) изменяется с высокой крутизной от максимального уровня логической 1" до минимального уровня логического 0". При этом конденсатор 10 времязадающей ВС-цепиначинает разряжаться по экспоненте(фиг. 2 д,кривая 1) через резистор9 и выход элемента ИЛИ-НЕ 4, Одновременно с этим на выходе элемента И-НЕ 3 формируется сигнал (фиг,2передний фронт которого оказываетсякрутым на участке от максимальногоуровня логической "1" до максимального уровня логического "0" вследствие дальнейшего усиления входного сигнала данным элементом и научастке от максимального уровня логического "О" до минимального уровня логического "0" из-за срабатывания обратной связи с выхода элемента И-НЕ 3 на первый вход элементаИ-НЕ 2. На выходе элемента НЕ 5сигнал фиг. 2 ж ) скачком изменяется от минимального уровня логического "0" до максимального уровнялогической "1" . а на .входе элемента НЕ 6 сигнал фиг. 2 з) скачкомизменяется от уровня, превышающегоминимальный уровень логического "О"на величину порога 3 порогового1элемента 8, до максимального уровнялогической "1". На выходной шине12 сигнал фиг. 2 и ) скачком падаетот максимального уровня логической"1" до минимального уровня логического "0". 467 4собратная связь с конденсатора 10 на первый вход элемента И-НЕ 1 заблокирует сигнал, поступающий с входной шины 11 на второй вход элемента И-НЕ 1 . В процессе уменьшения сигнала на втором входе элемента И-НЕ 3 от минимального уровня логической "1" до максимального уровня логического "0" сигнал на выходе элемента И-НЕ 3 (фиг. 2 е ) возрастает от минимального уровня логического 13 110 да минимального уровня логической "1", после чего срабатывает обратная связь на первый вход элемента И-НЕ 2, и сигнал на выходе элемента И-НЕ 3 скачком возрастает до максимального уровня логической "1". На выходе элемента НЕ 5 задний фронт сигнала имеет участок с пониженной крутизной в пределах от максимального уровня логической "1" до максимального уровня логического л0 и участок с высокой крутизнойв пределах от максимального уровня логического 0 до мннимального уровня логического 0, Так как уровеньсигнала на входе элеменТа НЕ 6 смещен по отношению к сигнапу на выходеэлемента НЕ 5 (на участке формирования фронтов импульсов) на величинупорога порогового элемента 8, то он имеет высокую крутизну на участкеот уровня логической1", превышаающего максимальный уровень логичес 11 11кого 0 на з еличину порога 3 пороговог о элемента 8 , до уровня логи40 50 По мере разряда конденсатора 10 сигнал на первом входе элемента И-НЕ 1 уменьшается и при достижении им максимального уровня логи 1 1ческого 0 на выходе элемента ИНЕ 1 сигнал возрастает от минимального уровня логического "0" до максимального уровня логической "1". Единичныйсигнал на втором входе элемента И-НЕ 2 разрешает работу цепи обратной связи с выхода элемента И-НЕ 3 на первый вход элемента И-НЕ 2 в момент формирования заднего фронта импульсов, Сигнал (фиг. 2 д, кривая П), поступающий на второй вход элемента И-НЕ 3, уменьшается с отставанием по уровню от сигнала на конденсаторе 10 1 фиг, 2 д, кривая 1) на величину по-рога порогового элемента 7. Поэтому максимального уровня логического и и0 он достигает после того, как ческого "0", превышающего минимальный уровень логического "0" на величину порога 3 порогового элемента 8 фиг, 2 з), т.е. в зоне переключения элемента НЕ 6, ограниченной минимальным уровнем логической "1" и максимальным уровнем логического "О", фронт входного сигнала оказывается с высокой крутизной, Благодаря этому на выходе элемента НЕ 6 задний фронт сформированного импульса имеет высокую крутизну от минимального уровня логического "0" до максимального уровня логической "1" (фиг. 2 и).После окончанья формирования импульса конденсатор 1 О продолжает разряжаться до уровня напряжения, определяемого входными цепями элементов И-НЕ 1 и 3 и выходной цепью элемента 4, пока на вход" ной шине 11 уровень сигнала соот1163467 д оставитель В,Выговскийехред О.Ващишина Корректор Е,Рош Редактор Н.Яц 3 4113/55 Подписи 872 ТиражГосуеламосква,В НИИПИ дарственного комитета СССР по д изобретений и открытий13035, М 3-35, Раушская наб., д. 4/5"Пвтентн, г. Ужгород, ул, Проектная 4 фи ветствует логической "1". При уменьшении входного сигнала на шине 11 до уровня логического фО" на выходе элемента 4 (фиг. 2 г) появляется единичный сигнал, и конденсатор 1 О начинает заряжаться до напряжения, соответствующего максимальному уровню логической "1" (фиг. 2 д, кривая 1).При длительности единичного входного сигнала (фиг. 2 а),меньшей по сравнению с длительностью формируеяах импульсов (фиг. 2 и), сигнал на выходе элемента И-НЕ(фиг; 2 б) становится единичным до прихода нулевого сигнала с конденсатора 10 (фиг, 2 д, кривая 1), на первый вход элемента И-НЕ 1, что 5 не влияет на работу остальных эле"ментов формирователя импульсов и на крутизну заднего фронта формируемых импульсов . 10 Таким образом, предлагаемое устройство обеспечивает формированиеимпульсов с высокой крутизной заднего фронта вне зависимости от крутизны фронтов входного сигнала, от 15 длительности входного сигнала и отпараметров времязадающей ВС-цепи.
