Воронка для направления опускаемых в проем штучных грузов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

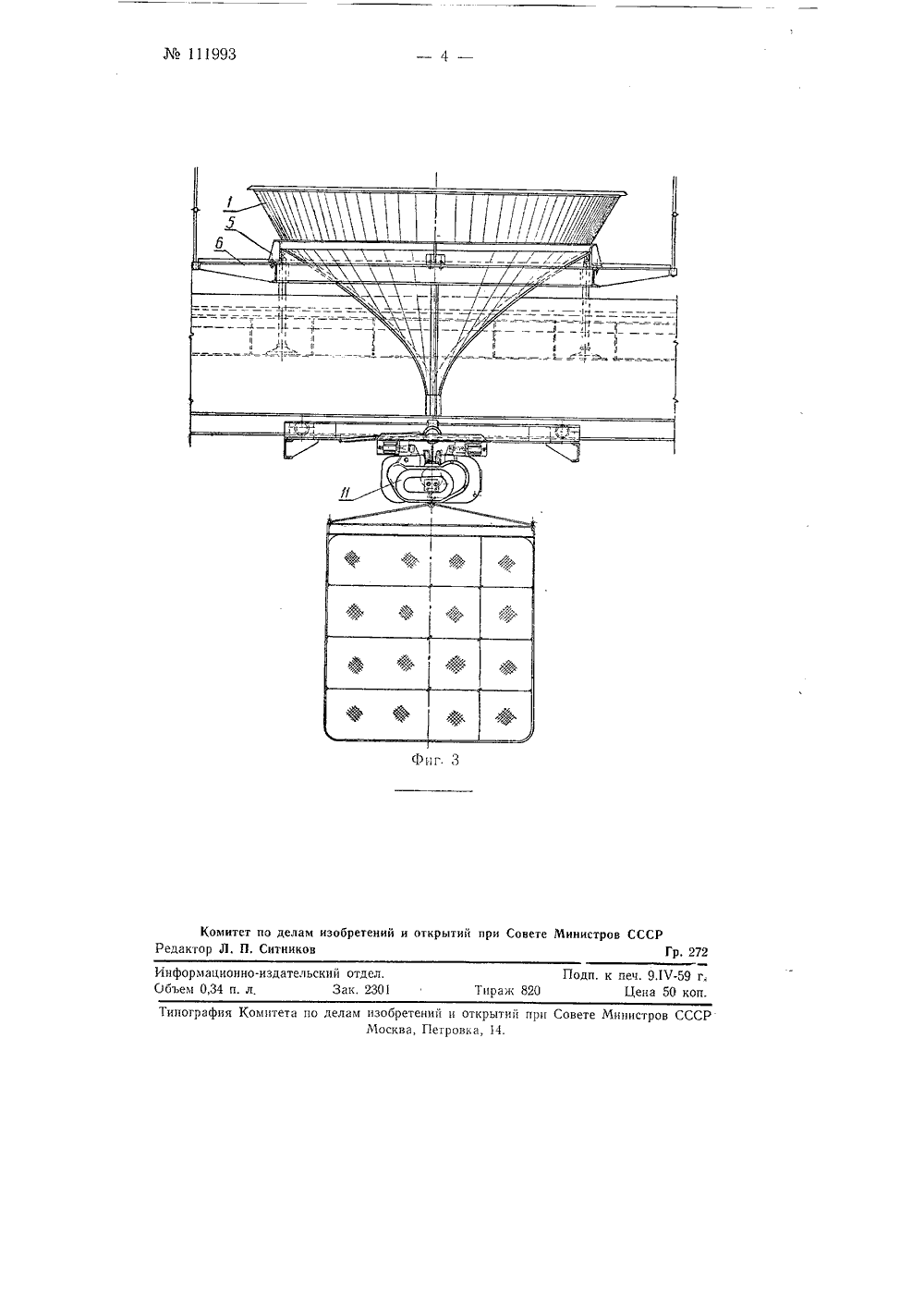

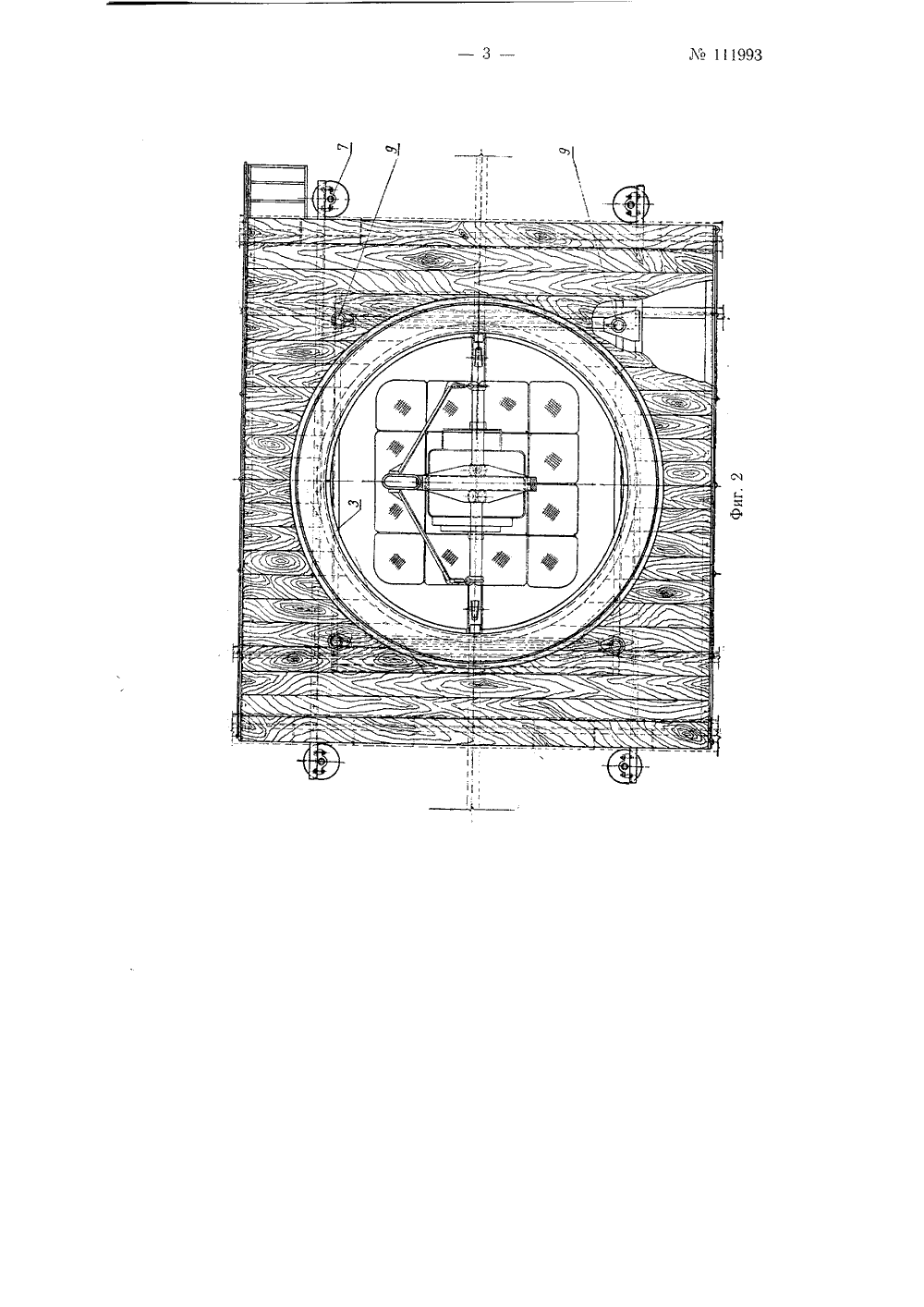

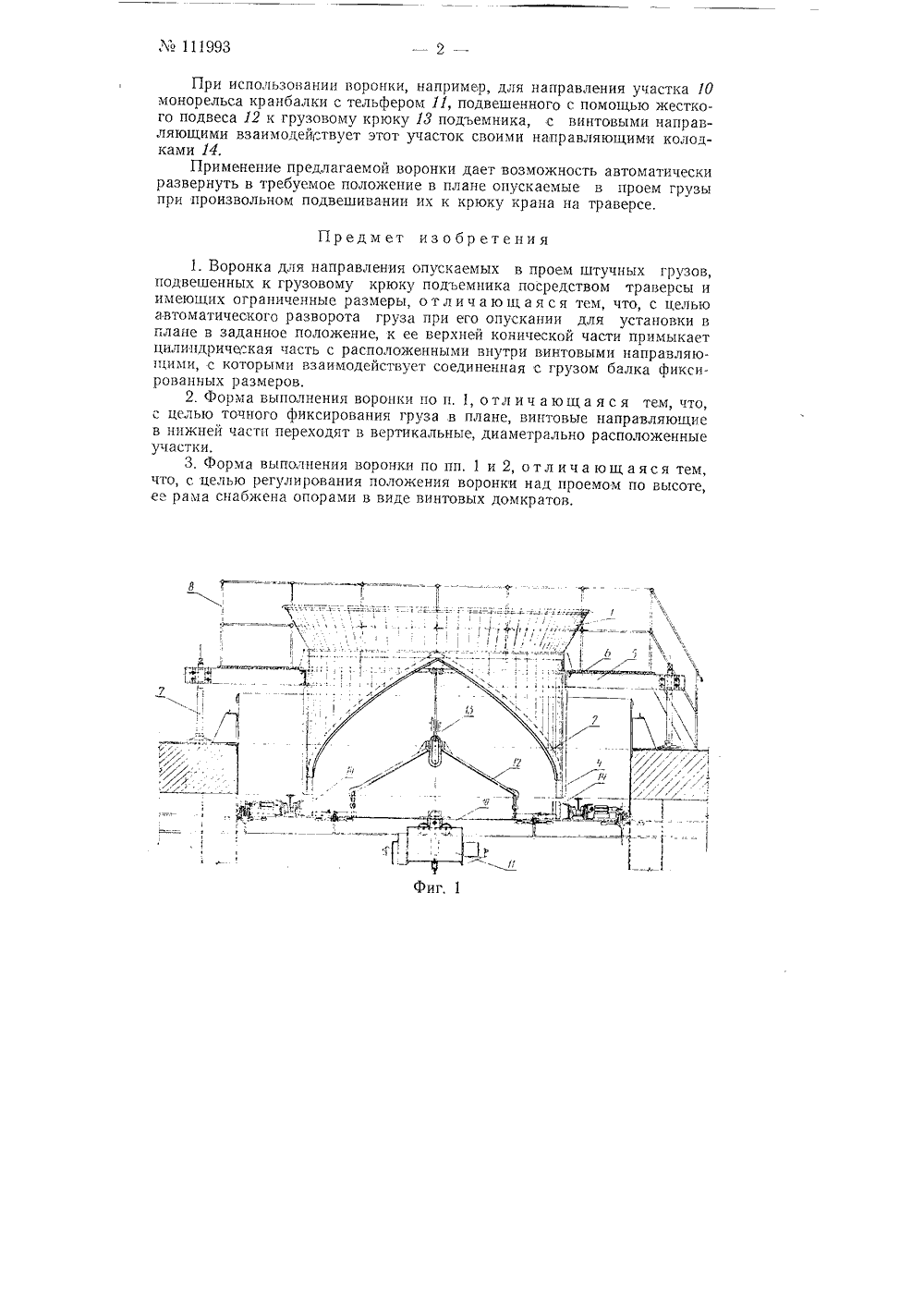

Мо 111993Класс 81 е, 107СССРосРРР 1 381 К 1 1 а; 11, г 111 е УЯ БИБЛКСТЕНА ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУЮ. С, фельзер и Н, И. Фионов ВОРОНКА ДЛЯ НАПРАВЛЕНИЯ ОПУСКАЕМЫХ В ПРОЕМ ШТУЧНЫХ ГРУЗОВЗаявлепо 21 марта 1957 г. за М 569352 в Комитет по ледам ияопретеиий и открытий при Совете Мпиистров СССР Воронки для направления опускаемых в проем штучных грузов, подвешенных к грузовому крюку подъемника посредством травер,"ы и имеющих ограниченные размеры, известны. Такие воронки не обеспечиваюг автоматического разворота грузов при его опускании для установки в требуемое положение.Предлагаемая воронка свободна от указанного недостатка. Сущность изобретения заключается в следующем,К верхней конической части примыкает цилиндрическая ча;.ть воронки с расположенными внутри винтовыми направляющими, с которыми взаимодействует соединенная с грузом балка или другой элемент фиксированных размеров. Винтовые направляющие в нижней части переходят в вертикальные, диаметрально расположенные направляющие, обеспечивающие точную установку груза в плане. Для регулирования положения воронки над проемом по высоте ее рамы снабжены опорами в виде винтовых домкратов,Предлагаемая воронка наиболее пригодна для направления грузов в случае транспортирования их с участком монорельса с установленным на нем тельфером с грузом. В этом случае участок монорельса представляет балку постоянной длины, положение которой в плане точно фиксируется воронкой над разрывом монорельса кранбалки.На фиг. 1 изображен общий вид воронки; на фиг. 2 - вид в плане; на фиг, 3 - вид с торца.Коническая часть 1 воронки переходит в цилиндрическую 2 На внутренней поверхности цилиндрической части размещены винтовые направляющие 3, которые внизу переходят в диаметрально расположенные вертикальные участки 4, имеющие вид пазов. Рама б воронки с настилом б несет на себе опоры 7 в виде винтовых домкратов, С помощью этих домкратов регулируется положение воронки по высоте. Площадка оборудована леерным устройством 8. Серьги 9 предназначены для захвата воронки гри ее переносе и установке,М 111993При использовании воронки, например, для направления участка 10 монорельса кранбалки с тельфером 11, подвешенного с помощью жесткого подвеса 12 к грузовому крюку 13 подъемника, с винтовыми направляющими взаимодействует этот участок своими направляющими колодками 14,Применение предлагаемой воронки дает возможность автоматически развернуть в требуемое положение в плане опускаемые в проем грузы при произвольном подвешивании их к крюку крана на траверсе.Предмет изобретения1. Воронка для направления опускаемых в проем штучных грузов, подвешенных к грузовому крюку подъемника посредством траверсы и имеющих ограниченные размеры, о т л и ч а ю щ а я с я тем, что, с целью автоматического разворота груза при его опускании для установки в плане в заданное положение, к ее верхней конической части примыкает цилиндрическая часть с расположенными внутри винтовыми направляющими, с которыми взаимодействует соединенная с грузом балка фиксированных размеров.2. Форма выполнения воронки по п, 1, отл ич а юща я ся тем, что, с целью точного фиксирования груза в плане, винтовые направляющие в нижней части переходят в вертикальные, диаметрально расположенные участки,3. Форма выполнения воронки по пп. 1 и 2, отл ич а ющ аяся тем, что, с целью регулирования положения воронки над проемом по высоте, ее рама снабжена опорами в виде винтовых домкратов.и111993 нг 3 изобретений и открытий при Совете Министров СССРГр. 2 Комитет по делРедактор Л, П. Ситни ательскии отдел Зак. 23Тираж 8 ииография Комитета по делам изобретений и открытий ири Совете Министров ССС Москва, Петровка, 14.
СмотретьЗаявка
569352, 21.03.1957
Фельзер Ю. С, Фионов Н. И
МПК / Метки
МПК: B65G 21/12
Метки: воронка, грузов, направления, опускаемых, проем, штучных
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/4-111993-voronka-dlya-napravleniya-opuskaemykh-v-proem-shtuchnykh-gruzov.html" target="_blank" rel="follow" title="База патентов СССР">Воронка для направления опускаемых в проем штучных грузов</a>
