Устройство для определения поверхностной плотности нетканых материалов

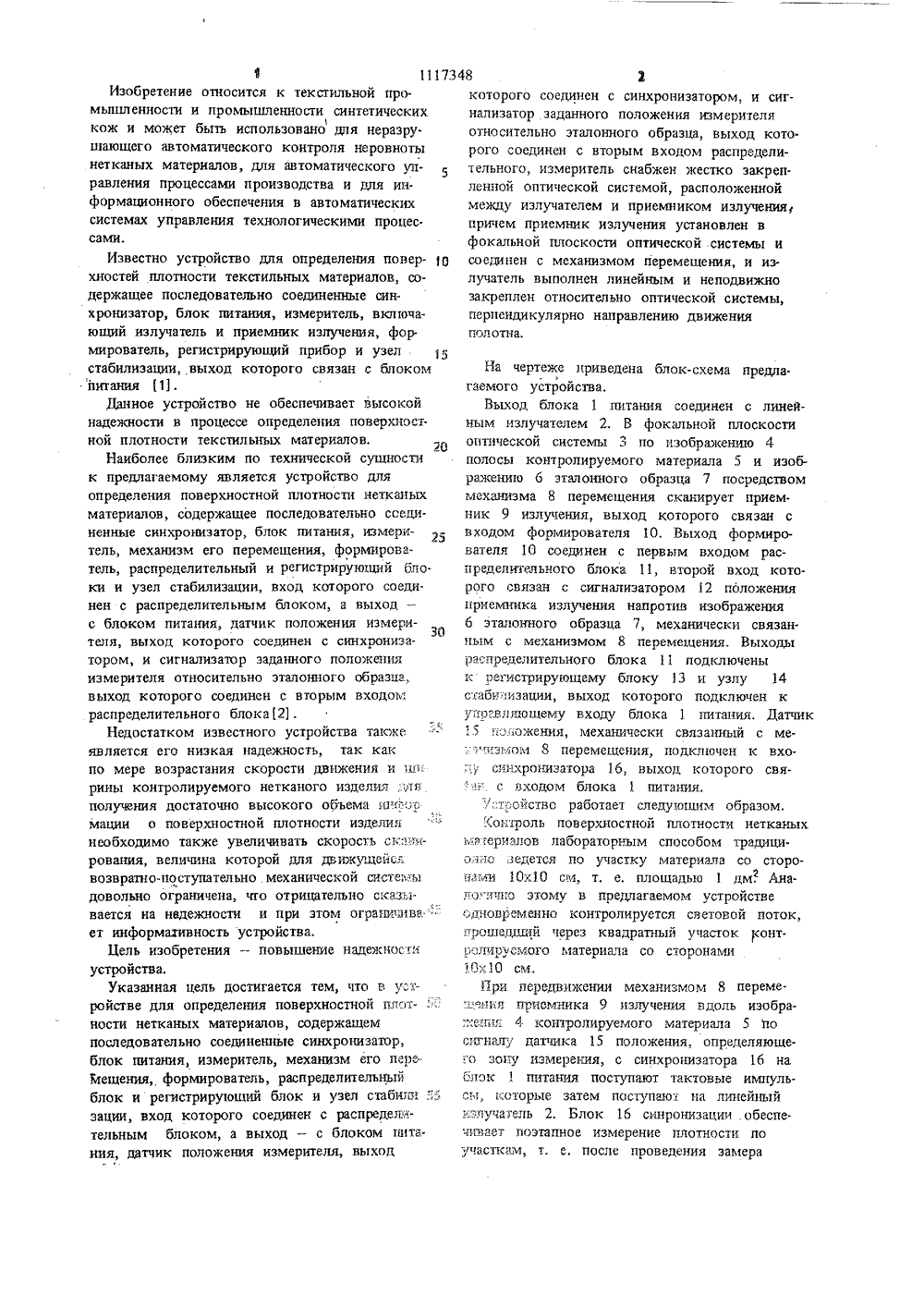

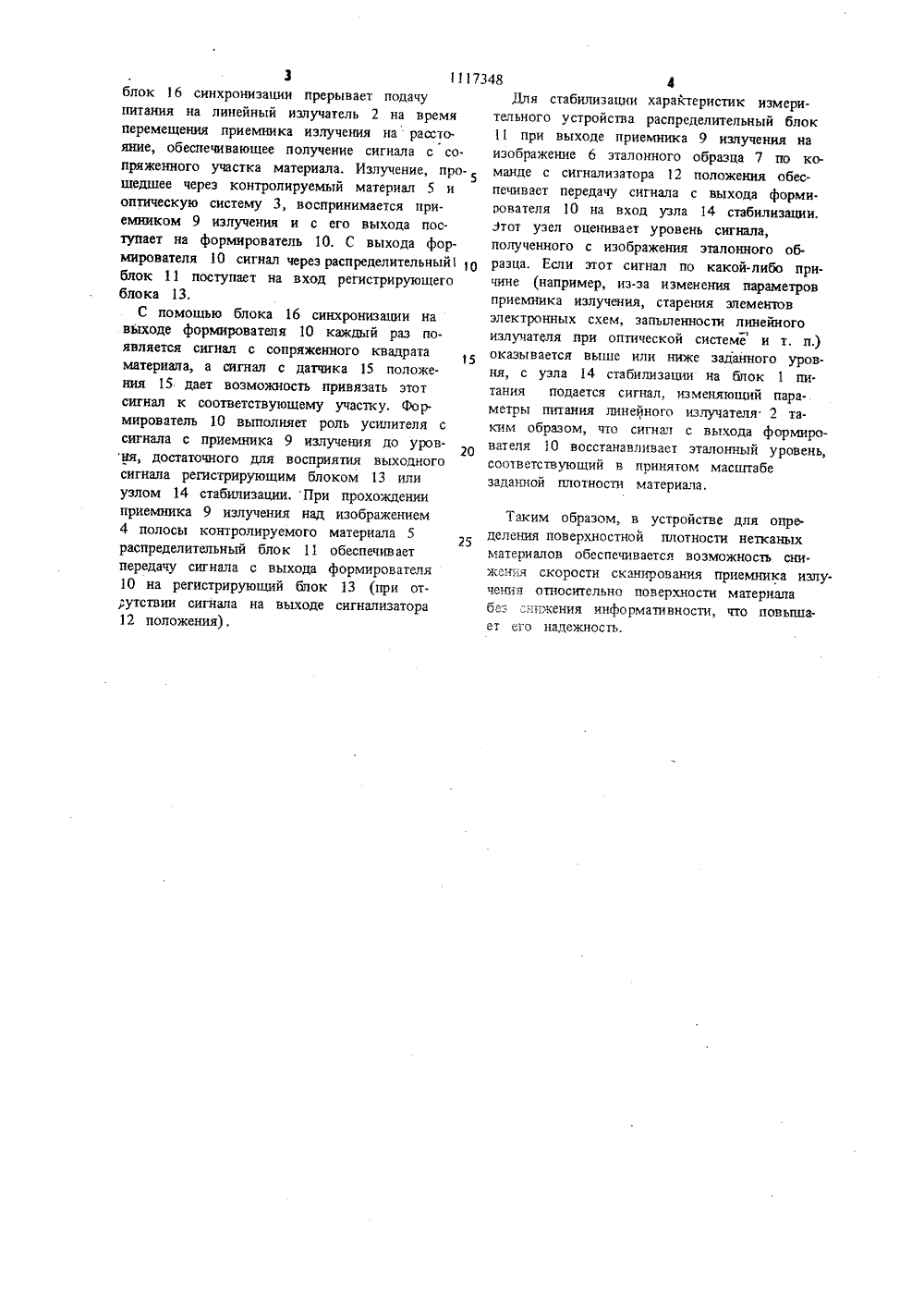

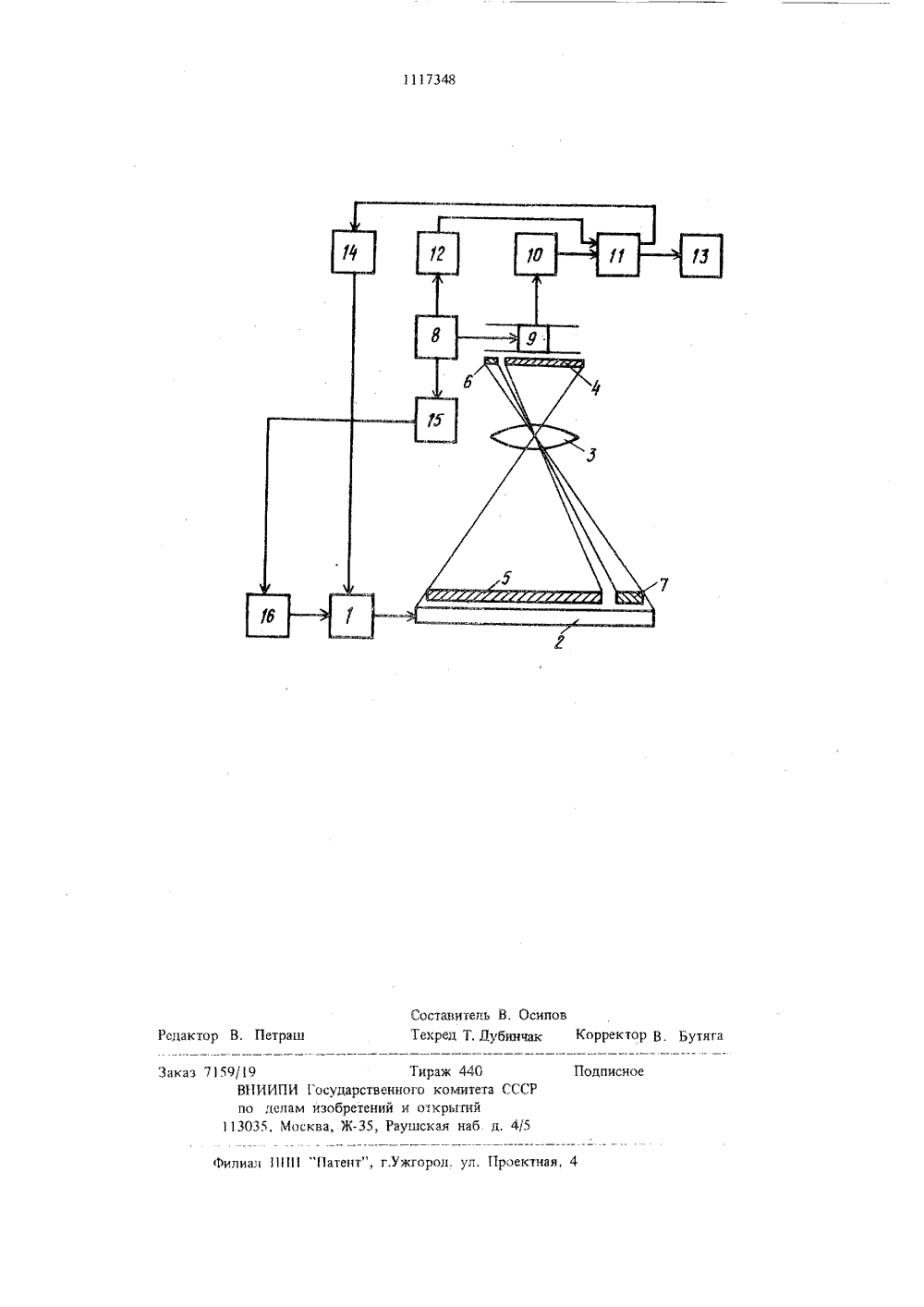

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ЭШ О 01 (д 23 06 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный заочный институт текстильной и легкой промышленности (53) 677.051,77(088.8)(56) 1, Авторское свидетельство СССР ФР 555179, кл, О 01 6 23/06, 1975.2. Авторское свидетельство СССР У 745970, кл. О 01 6 23/06, 1978 (прототип) .(54) (5 Л УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПОВЕРХНОСТНОЙ ПЛОТНОСТИ НЕТКАНЫХ МАТЕРИАЛОВ, содержащее последовательно соединенные синхронизатор, блок питания, измеритель, механизм его перемещения, формирователь, распределительный блок и регист 801112348 А рирующий блок и узел стабилизации, вход которого соединен с распределительным блоком, а выход - с блоком питания, датчик положения измерителя, выход которого соединен с синхронизатором, и сигнализатор заданного положения измерителя относительно эталонного образца, выход которого соединен с вторым входом распределительного блока, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, измеритель снабжен жестко закрепленной оптической системой, расположенной между излучателем и приемником излучения, причем приемник излу. чения установлен в фокальной плоскости оп. тической системы и соединен с механизмом перемещения, а излучатель выполнен линейнымф и неподвижно закреплен относительно оптической системы, перпендикулярно направлению движения полотнаС".11173Изобретение относится к текстильной промышленности и промышленности синтетических кож и может быть использовано для нераэру.шающего автоматического контроля неровноты нетканых материалов, для автоматического управления процессами производства и для информационного обеспечения в автоматических системах управления технологическими процес.сами.Известно устройство для определения повер Охностей плотности текстильных материалов, содержащее последовательно соединенные синхронизатор, блок питания, измеритель, включающий излучатель и приемник излучения, фор.мирователь, регистрирующий прибор и узелстабилизации, выход которого связан с блокомпитания 11.Данное устройство не обеспечивает высокойнадежности в процессе определения поверхностной плотности текстильных материалов,2 ОНаиболее близким по технической сущностик предлагаемому является устройство дляопределения поверхностной плотности нетканыхматериалов, содержащее последовательно соединенные синхронизатор, блок питания, измеритель, механизм его перемещения, формирователь, распределительный и регистрирующий бло.ки и узел стабилизации, вход которого соединен с распределительным блоком, а выход -с блоком питания, датчик положения измерителя, выход которого соединен с синхронизатором, и сигнализатор заданного положенггяизмерителя относительно эталонного образцавыход которого соединен с вторым входомраспределительного блока 12 .Недостатком известного устройства такжеявляется его низкая надежность, так какпо мере возрастания скорости движения и гггг;рины контролируемого нетканого изделия,гяггполучения достаточно высокого оббъема иг:еормации о поверхностной плотности изделиянеобходимо также увеличивать скорость скэ.-Вьрования, величина которой для движущейсявозвратно. поступательно механической систе;,гыдовольно ограничена, что отрицательно сказьг.вается на надежности и при этом огранищва"ет информативность устройства.Цель изобретения - повышение надежностиустройстВа.указанная цель достигается тем, что в уройстве для определения поверхностной глотности нетканых материалов, содержащемпоследовательно соединенные синхронизатор,блок питания, измеритель, механизм его перьмещения, формирователь, распределит ельньгйблок и регистрирующий блок и узел стабилн ;5зации, вход которого соединен с распредегцтельным блоком, а выход - с блоком ггита.ния, датчик положения измерителя, выход которого соединен с синхронизатором, и сигнализатор эаданного положения измерителяотносительно эталонного образца, выход кото.рого соединен с вторым входом распределительного, измеритель снабжен жестко закреп.ленной оптической системой, расположенноймежду излучателем и приемником излучения,причем приемник излучения установлен вфокальной плоскости оптической системы исоединен с механизмом перемещения, и иэ.лучатель выполнен линейным и неподвижнозакреплен относительно оптической системы,перпендикулярно направлению движенияполотна. На чертеже приведена блок-схема предлагаемого устройства.Выход блока 1 питания соединен с линейным излучателем 2. В фокальной плоскостиоптлческой системы 3 по изображению 4полосы контролируемого материала 5 и иэображению б эталонного образца 7 посредствоммехагпгэма 8 перемещения сканирует приемник 9 излучения, выход которого связан св ходом формирователя 10. Выход формирователя 10 соединен с первым входом распределительного блока 11, второй вход которого свяэач с сигналиэатором 12 положенияприемника излучения напротив изображенияб эталонного образца 7, механически связанным с механизмом 8 перемещения. Выходыраспределительного блока 11 подключенык регистрирующему блоку 13 и узлу 14стаби: изации, выход которого подключен купревигющему вхогту блока 1 питания, Датчик. 5 поожения, механически связанный с ме:э гпэмом 8 перемещения, подключен к вхо;г синхронизатора 16, выход которого свяс входом блока 1 питания,:;онтроль поверхностной плотности нетканыхматериалов лабораторным способом традицио. гго ведется по участку материала со сторон,:,ь:и 10 х 10 см, т. е. площадью 1 дм, Ана 2лоиьчю этому в предлагаемом устройствеодновременно контролируется световой поток,прошеггций через квадратный участок конт.рэлиру смога материала со сторонамигбх 10 см,Цри передвижении механизмом 8 переме..цегчия ггоиемника 9 излучения вдоль иэобра.ег:пгч 4 контролируемого материала 5 тгосг.:нилу датчика 15 положения, определяющего эогту нзмереигя, с синхронизатора 1 б наблок 1 питания поступают тактовые импульсы, которые затем поступают на линейныйизлучатель 2. Блок 16 синронизации обеспечггвает поэтапное измерение плотности поучасткаы, т. е, после проведения замера11173 Таким образом, в устройстве для определения поверхностной плотности нетканых 25материалов обеспечивается возможность снижения скорости сканирования приемника излучения относительно поверхности материалабез;гижения информативности, что повышает его надежность. 3блок 16 синхронизации прерывает подачу питания на линейный излучатель 2 на время перемещения приемника излучения на рассто. яние, обеспечивающее получение сигнала с со. пряженного участка материала. Излучение, прошедшее через контролируемый материал 5 и оптическую систему 3, воспринимается приемником 9 излучения и с его выхода поступает на формирователь 10. С выхода формирователя 10 сигнал через распределительный 10 блок 11 поступает на вход регистрирующего блока 13,С помощью блока 16 синхронизации на выходе формирователя 10 каждый раз появляется сигнал с сопряженного квадрата материала, а сигнал с датчика 15 положения 15 дает возможность привязать этот сигнал к соответствующему участку. Фор.мирователь 10 выполняет роль усилителя с сигнала с приемника 9 излучения до уровня, достаточного для восприятия выходного сигнала регистрирующим блоком 13 или узлом 14 стабилизации. При прохождении приемника 9 излучения над изображением 4 полосы контролируемого материала 5 распределительный блок 11 обеспечивает передачу сигнала с выхода формирователя 10 на регистрирующий блок 13 (при отсутствии сигнала на выходе сигнализатора 12 положения). 48 4Для стабилизации характеристик измерительного устройства распределительный блок11 при выходе приемника 9 излучения наизображение 6 эталонного образца 7 по команде с сигнализатора 12 положения обеспечивает передачу сигнала с выхода форми.рователя 10 на вход узла 14 стабилизации.Этот узел оценивает уровень сигнала,полученного с изображения эталонного образца. Если этот сигнал по какой-либо причине (например, из-за изменения параметровприемника излучения, старения элементовэлектронных схем, запыленности линейногоизлучатЕля при оптической системе и т. п.)оказывается выше или ниже заданного уровня, с узла 14 стабилизации на блок 1 питания подается сигнал, изменяющий параметры питания линейного излучателя 2 таким образом, что сигнал с выхода формирователя 10 восстанавливает эталонный уровень,соответствующий в принятом масштабезаданой плотности материала,117 З 48 Составители В. ОновТехред Т, Дубинчак Корректор В. Бутяга Редактор В. Петраш Подписное Филиал 111 "Патент", г.ужгород. ул. Проектная, 4 Заказ 7159/9 Тираж 440ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5
