Генератор командных импульсов для закрытых оросительных систем

Номер патента: 1110418

Авторы: Ащиянц, Каранфилян, Рафаэльян, Шатворян

ZIP архив

Текст

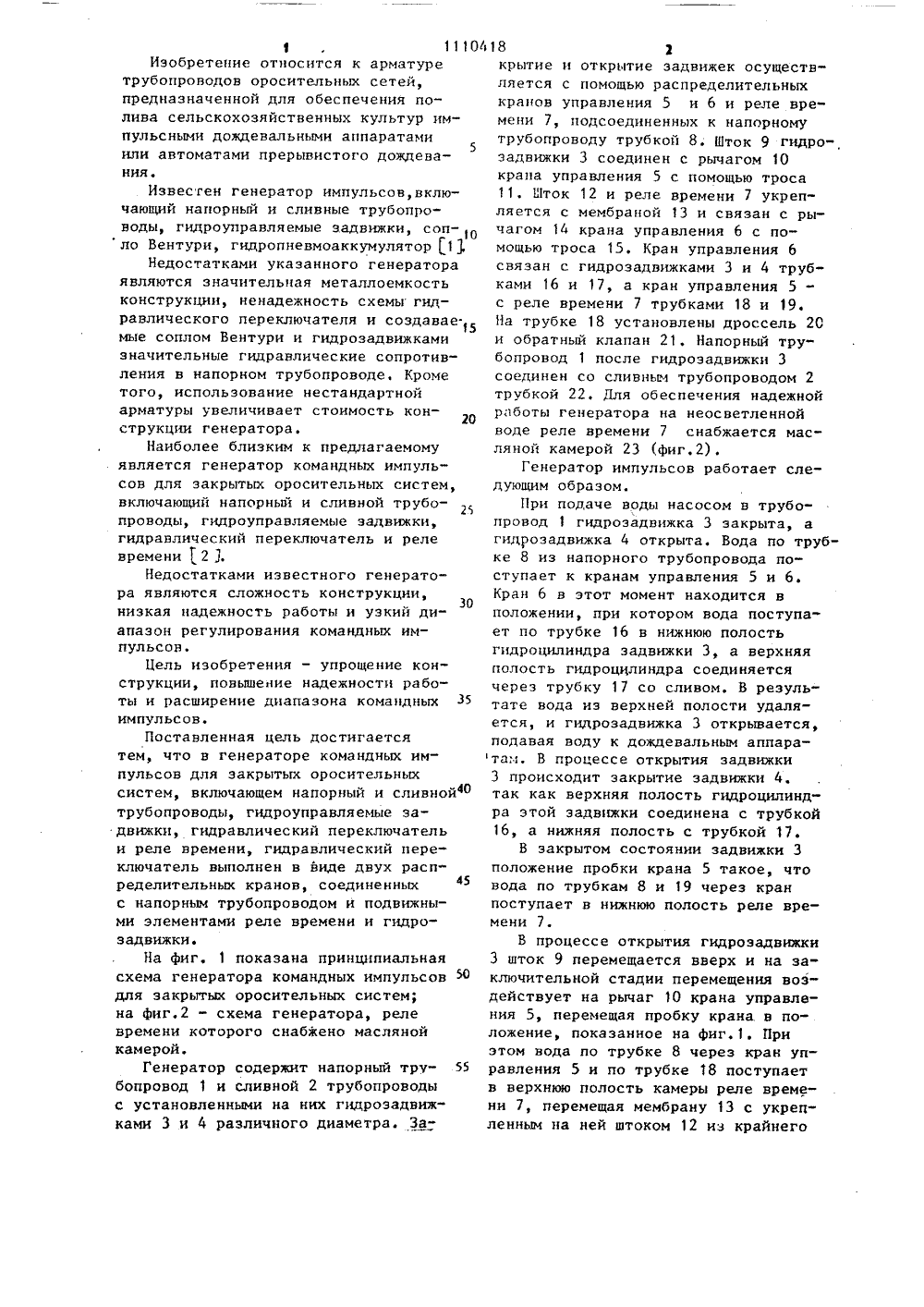

801110418 А СОЮЗ СОВЕТСКИХОВИЛЮташдипРЕСПУБЛИК 351) А 01 С 25/16 0 ПИСДНИЕ ИЗ 0 БРЕтснияЩ 1Феню К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СР 4 ь ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Научно-исследовательский институт водных проблем и гидротехники (53) 631.347.1(088.8)(56) 1. Авторское свидетельство СССР В 704543, кл. А 01 С 25/06, 1978.2. Авторское свидетельство СССР У 762809, кл. А О 1 С 25/16, 1979.(54) (57) ГЕНЕРАТОР КОМАНДНЫХ ИМПУЛЬСОВДЛЯ ЗАКРЫТЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ,включающий напорный и сливной трубо"проводы, гидроуправляемые задвижки,гидравлический переключатель и релевремени, о т л и ч а ю щ и й с ятем, что, с целью упрощения конструкции, повышения надежности работы,расширения диапазона регулированиякомандных импульсов, гидравлическийпереключатель выполнен в виде двухраспределительных кранов, соединенных с напорным трубопроводом и подвюкными элементами реле времени и гидрозадвижки.1 11 104Изобретение относится к арматуре трубопроводов оросительных сетей, предназначенной для обеспечения полива сельскохозяйственных культур импульсными дождевальными аппаратами5 или автоматами прерывистого дождевания.Известен генератор импульсов,включающий напорный и сливные трубопроводы, гидроуправляемые задвижки, соп, ло Вентури, гидропневмоаккумулятор 11.Недостатками указанного генератора являются значительная металлоемкостьконструкции, ненадежность схемы гидравлического переключателя и создавае. 5 мые соплом Вентури и гидрозадвижками значительные гидравлические сопротивления в напорном трубопроводе, Кроме того, использование нестандартной арматуры увеличивает стоимость конструкции генератора.Наиболее близким к предлагаемому является генератор командных импульсов для закрытых оросительных систем, включающий напорный и сливной трубопроводы, гидроуправляемые задвижки, гидравлический переключатель и релевремени2 3Недостатками известного генератора являются сложность конструкции,30 низкая надежность работы и узкий диапазон регулирования командных импульсов.Цель изобретения - упрощение конструкции, повышение надежности работы и расширение диапазона командных З 5 импульсов.Поставленная цель достигается тем, что в генераторе командных импульсов для закрытых оросительных систем, включающем напорный и сливной 40 трубопроводы, гидроуправляемые задвижки, гидравлический переключатель и реле времени, гидравлический переключатель выполнен в виде двух распределительных кранов, соединенных45 с напорным трубопроводом и подвижными элементами реле времени и гидро- задвижки.На фиг. 1 показана принципиальная схема генератора командных импульсов 5 О для закрытых оросительных систем; на фиг.2 " схема генератора, реле времени которого снабжено масляной камерой.Генератор содержит напорный тру бопровод 1 и сливной 2 трубопроводы с установленными на них гидроэадвижками 3 и 4 различного диаметра. За 18 2крытие и открытие задвижек осуществляется с помощью распределительных кранов управления 5 и 6 и реле времени 7, подсоединенных к напорному трубопроводу трубкой 8. Шток 9 гидро- задвижки 3 соединен с рычагом 10 крана управления 5 с помощью троса 11. Шток 12 и реле времени 7 укрепляется с мембраной 13 и связан с рычагом 14 крана управления 6 с помощью троса 15. Кран управления 6 связан с гидрозадвижками 3 и 4 трубками 16 и 17, а кран управления 5 - с реле времени 7 трубками 18 и 19. На трубке 18 установлены дроссель 20 и обратный клапан 21. Напорный трубопровод 1 после гидрозадвижки 3 соединен со сливным трубопроводом 2 трубкой 22, Для обеспечения надежной работы генератора на неосветленной воде реле времени 7 снабжается масляной камерой 23 (фиг.2).Генератор импульсов работает следующим образом.При подаче воды насосом в трубопроводгидрозадвижка 3 закрыта, а гидрозадвижка 4 открыта. Вода по трубке 8 иэ напорного трубопровода поступает к кранам управления 5 и 6. Кран 6 в этот момент находится в положении, при котором вода поступает по трубке 16 в нижнюю полость гидроцилиндра задвижки 3, а верхняя полость гидроццлиндра соединяется через трубку 17 со сливом. В результате вода иэ верхней полости удаляется, и гццроэадвижка 3 открывается, подавая воду к дождевальным аппаратам. В процессе открытия задвижки 3 происходит закрытие задвижки 4, так как верхняя полость гидроцилиндра этой задвижки соединена с трубкой 16, а нижняя полость с трубкой 17.В закрытом состоянии задвижки 3 положение пробки крана 5 такое, что вода по трубкам 8 и 19 через кран поступает в нижнюю полость реле времени 7.В процессе открытия гидроэадвижки 3 шток 9 перемещается вверх и на заключительной стадии перемещения воздействует на рычаг 10 крана управления 5, перемещая пробку крана в положение, показанное на фиг, 1. При этом вода по трубке 8 через кран управления 5 и по трубке 18 поступает в верхнюю полость камеры реле времени 7, перемещая мембрану 13 с укрепленным на ней штоком 12 из крайнеговерхнего положения в нижнее. В зто время вода из нижней полости реле времени 7 по трубке 19 и кран 5 удаляется на слив. При опускании мембраны 13 в нижнее положение шток 12 воз-действует на рычаг 14 крана 6, переключая его. В результате вода по трубке 8 через кран 6 и трубку 17 поступает в верхнюю полость гидроцилиндра. задвижки 3 и нижнюю полость гидроци линдра задвижки 4, В результате задвижка 3 закрывается, а задвижка 4 открывается. Одновременное открытие задвижки 4 исключает воэможность образования гидравлического удара в 15 трубопроводе при закрытии задвижки 3.После закрытия задвижки 3 некоторое количество воды иэ напорной системы по трубке 22 удаляется на слив, обеспечивая импульс понижения давле ния в системе, благодаря которому все импульсные дождевальные аппараты начинают выплеск накопленного объемаводы.В процессе закрытия гидроэадвижки 25 3 и подхода поршня задвижки в крайнее нижнее положение трос 11 натягивается и переключает кран управления 5 в положение, при котором вода из напорного трубопровода будет посту- З 0 пать в нижнюю полость камеры реле времени 7. Мембрана 13 со штоком 12 поднимается вверх, а вода через трубку 19 и кран управления 5 удаляется на слив. При подходе мембраны реле времени 7 в крайнее верхнее положение (фиг.1) трос 15 натягивается и с помощью связанного с ним рычага 14 переключает кран управления 6 в прежнее положение и цикл повторяется, 10С помощью дросселя 20 и обратного клапана 21 осуществляется регулировка промежутка времени наполнения и выплеска гидроаккумуляторов или вре" менем орошения участков при прерывистом дождевании.Таким образом, разработанная конструкция удовлетворяет требованиям,предъявляемым к устройствам, обеспечивающим импульсное и прерывистоедождевание сельскохозяйственных культур.С целью применение генератора импульсов при наличии неосветленнойводы реле времени 7 снабжено маслянойкамерой 23 (фиг.2). В этом случае приподаче воды в верхнюю полость масляной камеры уже не вода, а масло перетекает через дроссель 20 и обратныйклапан 21 из нижней полости камеры23 в верхнюю полость реле времени 7,и наоборот. Такая конструкция релевремени позволяет повысить надежностьработы реле времени. при наличии примесей в оросительной воде и позволяет обходиться без специальныхфильтров для очистки воды.Слив из кранов управления 5 и 6в атмосферу объединен в одну линию ипоступает в сливной трубопровод 2после задвижки 4 (не показано).1Техническими преимуществами пред 1лагаемой конструкции являются более,надежная конструкция гидравлическогопереключателя, возможность использования в конструкции серийно выпускаемой промышленностью арматуры, повышение качества и надежности формирования командных импульсов путем обеспечения своевременного закрытия иоткрытия гидроэадвижек, воэможностьрасширения диапазона регулированияподачи командных импульсов и работыгенератора импульсов на неосветленнойводе, значительно меньшие потери напора, а следовательно, и затратыэнергии для подачи воды в напорныйтрубопровод,осударственногоамизобретенийМосква, Ж, Р Подписноеомитета СССР крытийкая наб., д. 4

Смотреть

Заявка

3432624, 28.04.1982

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ВОДНЫХ ПРОБЛЕМ И ГИДРОТЕХНИКИ

КАРАНФИЛЯН АЛЬБЕРТ АКОПОВИЧ, РАФАЭЛЯН РАФАЭЛЬ МИХАКОВИЧ, АЩИЯНЦ ЭДУАРД ПЕТРОВИЧ, ШАТВОРЯН ОНИК РУБЕНОВИЧ

МПК / Метки

МПК: A01G 25/16

Метки: генератор, закрытых, импульсов, командных, оросительных, систем

Опубликовано: 30.08.1984
