Преобразователь числоимпульсного кода в код семисегментного индикатора

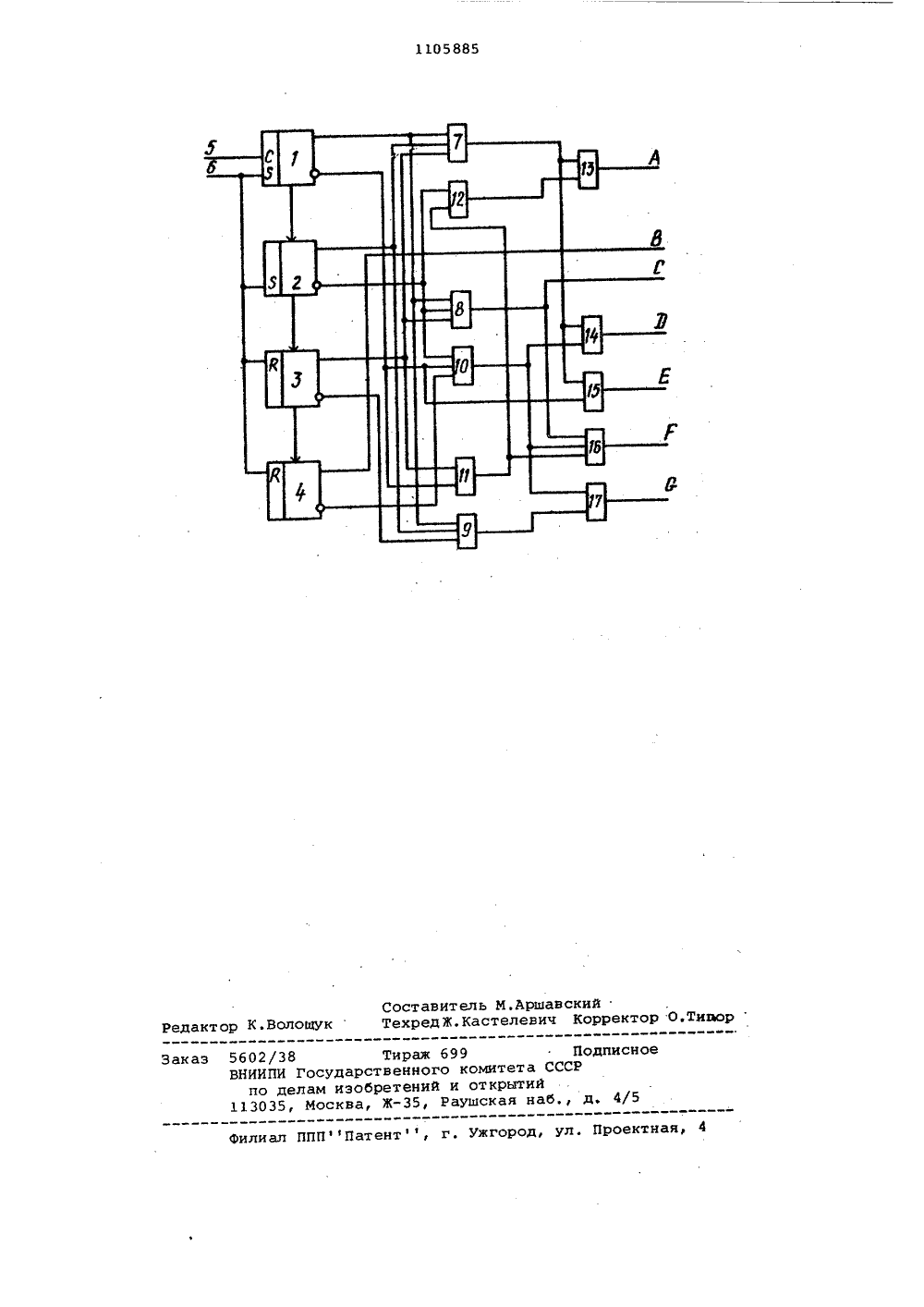

105885 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 09) ПП 0 ИСАНИЕ ИЗОБРЕТЕНИЯ НА Крраяти ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ СНОМУ СВИДЕТЕЛЬСТВ(54) (57) ПРЕОБРАЗОВАТЕЛЬ ЧИСЛО-ИМПУЛЬСНОГО КОДА В КОД СЕМИСЕГМЕНТНОГОИНДИКАТОРА, содержащий группу элементов частичной дешифрации, элемент И и шифратор, четыре выходакоторого являются соответственно спервого по.четвертый выходами преобразователя, о т л и ч а ю щ и й -с я тем, что, с целью упрощения преобразователя, он содержит счетчигруппа элементов частичной дешифции выполнена в виде группы из пэлементов И, а шифратор выполнен .в виде пяти элементов ИЛИ, выходыкоторых являются выходами с первогопо пятый шифратора, выход пятого элемента ИЛИ шифратора является пятымвыходом преобразователя, установочный вход которого соединен с единичными входами первого и второго разрядов счетчика и с нулевыми входамитретьего и четвертого разрядов счетчика, счетный вход которого являетсяинформационным входом преобразователя, причем единичный выход первого разряда счетчика соединен с первыми входами первого, второго и третьего элементов И группы, нулевой выход первого разряда счетчика соединен с первыми входами четвертого и пятого элементов И группы, единичный выход второго разряда счетчика соединен с вторыми входами первого и третьего элементов И группы, нулевой выход второго разряда счетчика соединен с вторыми вхОдами второго и четвертого элементов И группы и с первым входом элемента И, второй вход которого соединен с выходом пятого элемента И группы, второй вход которого соединен с единичным выходом третьего разряда счетчика и с третьими входами первого и второго элЕ- ментов И группы, нулевые выходы третьего и четвертого разрядов счетчикаа соединены соответственно с третьими входами третьего и четвертого элЕ- ментов И группы, выход первого элемента И группы соединен с первыми входами первого, второго и третьего элементов ИЛИ шифратора, вторые вхо- д ды которых соединены соответственно с выходом элемента И, выходом четвер- Иааф того элемента И группы и нулевым выходом первого разряда счетчика, вы,Ходы второго и третьего элементов И.группы соединены соответственно с р первыми входами четвертого и пятогоэлементов ИЛИ шифратора, вторые входы ЯО которых соединены с выходом четвертого элемента И группы, третий вход четвертого элемента ИЛИ шифрато- СД ра соединен с выходом пятого элемента И группы, единичный выход четвертого разряда счетчика и выход второго элемента И группы являются шестым и седьмым выходами преобразова- РР теля.элементов ИЛИ шифратора, вторые входы которых соединены соответственно Изобретение относится к цифровойвычислительной технике и может бытьиспользовано в различных цифровыхизмерительных приборах и системахуправления.Известен преобразователь кодов 5(2-4-2-1 и 8-4-2-1) н код семисегментного индикатора, содержащий деыифратор и шифратор на логическихэлементах И-НЕ 13,Недостатком этого преобразонателя является сложность, так как онсодержит не менее пятнадцати логических элементов И-НЕ.Наиболее близким по техническойсущности и схемному постРоению кпредложенному является преобразователь дноично-десятичного кода в кодсемисегментного индикатора, содержащий дешифратор на четырех элементахИ-НЕ, два элемента 2 ИИЛИ-НЕ, дваэлемента И-НЕ и шифратор на пяти2элементах И-НЕ, причем три входа первого элемента И-НЕ соединены соответственно с первым, вторым и четвертыминформационными входами, три входавторого и третьего элементов И-НЕсоединены соответственно с третьим,пятым, седььюм и с третьим, четвертым и шестым информационными входамычетвертый элемент И-НЕ) своими двумя входами соединен соответственно 30с вторым и пятым информационнымивходами дна входа шестого элементаИ-НЕ соединены соответственно с выходами первого и второго элементов И-НЕ,оба входа седьмого элемента И-НЕ соединены соответственно с выходом шестого элемента И-НЕ и с седьмым информационным входом преобразователя,оба входа по И первой структуры первого элемента 2 ИИЛИ-НЕ соединенысоответственно с выходами седьмого итретьего элементов И-НЕ, оба входапо И второй структуры первого элемента 2 ИИЛИ-НЕ объединены и соединены с пятым информационным входомпреобразователя, оба входа восьмогоэлемента И-НЕ соединены соответственно к выходам седьмого и четвертогоэлементов И - НЕ, оба входа пятого элемента И-НЕ соединены соответственнос выходом восьмого элемента И-НЕ и 50с шестым информационным входом преобразователя, оба входа девятогоэлемента И-НЕ объединены и соединеныс выходом пятого элемента И-НЕ, обавхода десятого элемента И-НЕ соедииены соответственно с шестым информационным входом преобразователя и свыходом третьего элемента И-НЕ, обайхода одиннадцатого элемента И-НЕсоединены соотнетстненно с выходами 60седьмого и третьего элементов И-НЕ,оба входа по И первой структуры вто,рого элемента 2 ИИЛИ-НЕ объединены и соединены с выходом одиннадцатого элемента И-НЕ, оба входа по И второй структуры второго элемента 2 ИИЛИ-НЕ объединены и соединены с вторым информационным входом преобразователя, а выходы шестого, восьмого, девятого, десятого, одиннадцатого элементов И-НЕ и обоих элементов 2 ИИЛИ-НЕ соединены с соотнетстнующими сегментами индикатора 2.Недостатком известного преобразователя янляется его относительная сложность, так как он содержит два сложных логических элем .нта 2 ИИЛИ-НЕ,усложняющих его устрой:.Во, и имеетмногоступенчатые функцкл возбуждения сегментов индикатора. Цель изобреения - упрощение преобразователя.Поставленная цель достигается тем, что преобразователь число-импульсного кода н код семисегментного индикатора, содержащий группу элементов частичной дешифрации, элемент И ишифратор, четыре выхода которого являются соответственно с первого по четвертый выходами преобразователя,содержит счетчик, группа элементовчастичной дешифрации выполнена в виде группы из пяти элементов И, а шифратор выполнен н виде пяти элементовИЛИ, выходы которых являются выходами с первого по пятый шифратора, выход пятого элемента ИЛИ шиФратора является пятым выходом преобразователя,установочный вход которого соединенс единичными входами первого и второго разрядов счетчика и с нулевымивходами третьего и четнертого разрядов счетчика, счетный вход которогоявляется информационным входом преобразователя, причем единичный выходпервого разряда счетчика соединен спервыми входами первого, второго итретьего элементов И группы, нулевой выход первого разряда счетчика соединен с первыми входами четвертого ипятого элементов И группы, единичный выход второго разряда счетчикасоединен с вторыми Входами первого и третьего элементов И группы, нулевой ныход второго разряда счетчика соединен с вторыми входами второго и четвертого элементов И группы и с первым входом элемента И, второй вход которого соединен с выходом пятогоэлемента И группы, второй вход которого соединен с единичным выходом третьего разряда счетчика и с третьими входами первого и второго элементов И группы, нулевые выходы третьего и четвертого разрядов счетчикасоединены соответственно с третьимивходами третьего и четвертого элементов И группы, выход первого элемента И группы соединен с первымивходами первого, второго и третьего1105885 с выходом элемента И, выходом четвертого элемента И группы и.нулевым выходом первого разряда счетчика, выхоцы второго и третьего элементов И группы соединены соответственно с первыми входами четвертого и пятого элементов ИЛИшифратора, вторые входы которых соединены с выходом четвертого элемента И группы, третий вход четвертого элемента ИЛИ шифратора соединен с выходом пятого эле мента И группы, единичный выход четвертого разряда счетчика и выход второго элемента И группы являются шестым и седььжм выходами преобразователя. 15На чертеже представлена блок-схема преобразователя число-импульсного кода в код семисегментного индикатора.Преобразователь содержит счетчик на триггерах 1-4, соединенных между собой для работы в коде 8-4-2-1, счетный вход 5, соединенный со счет" ным входом счетчика, и вход б для установки счетчика в исходное состояние, соответствующее состоянию триггеров 0011, т.е. третьей тетраде, группу элементов И 7-11, элемент И 12, шифратор на элементах ИЛИ 13- 17 и семь выходов А, В, С, О, Е, Г, О. 30Преобразователь работает в соответствии с таблицей, в первой колонке которой указан номер входного импульса, в колонках 2-5 - порядок переключений счетчика (импульсов), а в ко лонках 6-12 - значения выходных функций преобразователя (А, В, С, Л, Е, Р, 6).В результате функции выходов преобразователя на гашение сегментов 40 цифрового индикатора могут быть записаны в виде: А В С Ь = Е Р О Номер входно Состояние триггеров А В С 0 Е Г С 0 0 О 1 О 1 2 0 1 3 0 1 4 О 1 5 1 0 0 1 1 1 0 1 1 0 1 О 1 0 0 00 0 0 0 0 00 0 9 1004 03 02 О, пуль- са 01003 00 Ф 3 ф04 к00 з 0 зф 0203 010 у 040 + 00000 ь + 010 Лз 010 Р00 г 0 з 000. Для реализации логической схемыпреобразователя на логических элементах И-НЕ все элементы И 7-12 и ИЛИ13-17 можно заменить элементами И-НЕ,при этом связь между выходом элемента И 11 и входом элемента И 8 целесообразно устранить, элемент И 8 заменить трехвходовым элементом И-НЕ,входы которого соединяются с пряььми инверсными выходами соответственнотриггеров 3, 2 и 1, выход восьмогологического элемента И-НЕ соединитьчерез инвертор с выходом С преобраэователя,Наличие новых связей между счетчиками (импульсов) и входами логических элементов первой ступени и новой комбинации логических элементов с соответствующими связями между ними в комбинационной части преобра-. зователя, а также наличие входа для установки триггеров счетчика в исходное состояние, соответствующее третьей тетраде (0011) позволяет использовать счетчики, работающие в стандартном коде 8-4-2-1, уменьшить ступенчатость выходных функций пре-. образователя, уменьшить число логических элементов комбинационной части преобразователя до одиннадцати штук, общее число их входов до двадцати восьми и количество внутрисхемных соединений, что упрощает устрОйство и повышает его экономичность. Значения функций выходов1105885 Составитель М, АршавскийТехред Ж. Кастелевич Корректор О. Тидор Редактор К. Волошук 5602/38 Тираж 699 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ филиал ППП Патент, г. Ужгород, ул. Проектная, 4
