Газораспределительная решетка для аппаратов кипящего слоя

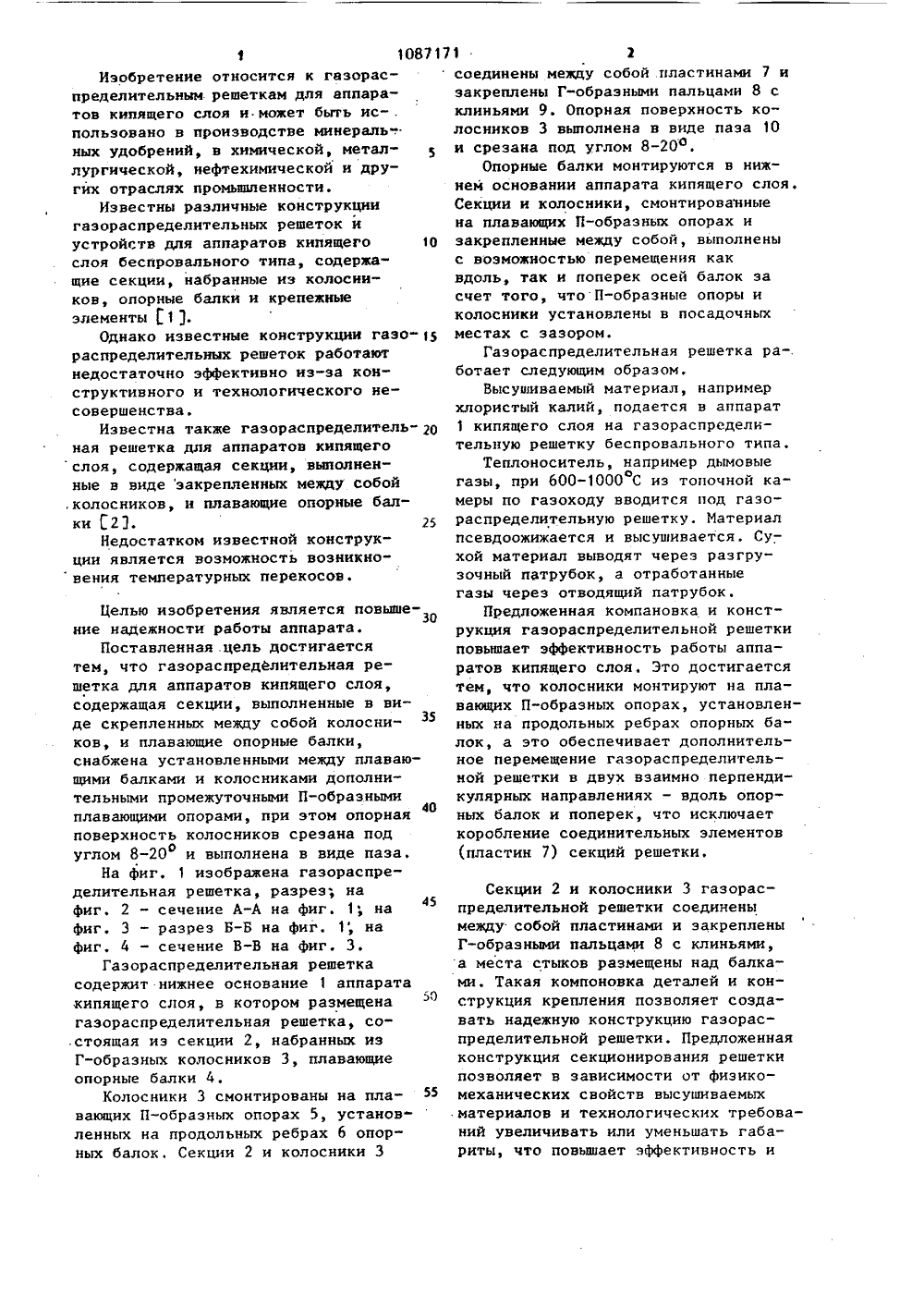

., Рашковская Н.Бсостоянии. Л.,ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬПЪЮ(7 1) Ордена Трудового Красного Знамени производственное обьединение "Белорускалий" им. 50-летия СССР и Белорусское отделение Всесоюзного государственного научно-исследовательского и проектно-конструкторско го института "ВНИПИэнергопром" (53) 66,096.5 (088.8)(54)(57) 1, ГАЗОРАСПРЕДЕЛИТЕЛЬНАЯ РЕШЕТКА ДЛЯ АППАРАТОВ КИПЯЩЕГО СЛОЯ, содержащая секции, выполненные в виде скрепленных между собой колосников, и плавающие опорные балки, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности надежности работы аппаратов кипящего слоя, она снабжена установленными между плавающими балками и колосниками дополнительными промежуточными П-образными плавающими опорами,2. Решетка по п.1, о т л и ч а ющ а я с я тем, что опорная поверхность колосников срезана под углом 8-20 и выполнена в виде паза,оИзобретение относится к газораспределительным решеткам для аппаратов кипящего слоя и может быть ис- .пользовано в производстве минераль",ных удобрений, в химической, металлургической, нефтехимической и других отраслях промышленности,Известны различные конструкциигазораспределительных решеток иустройств для аппаратов кипящего 10слоя беспровального типа, содержащие секции, набранные из колосников, опорные балки и крепежныеэлементы.Однако известные конструкции газо" 15распределительных решеток работаютнедостаточно эффективно из-за конструктивного и технологического несовершенства.Известна также газораспределитель" 20ная решетка для аппаратов кипящегослоя, содержащая секции, выполненные в виде закрепленных между собой,колосников, и плавающие опорные балки 21.25Недостатком известной конструкции является возможность возникновения температурных перекосов. Целью изобретения является повышение надежности работы аппарата,Поставленная цель достигаетсятем, что газораспределительная решетка для аппаратов кипящего слоя,содержащая секции, выполненные в виде скрепленных между собой колосни"ков, и плавающие опорные балки,снабжена установленными между плавающими балками и колосниками дополнительными промежуточными П-образнымиплавающими опорами, при этом опорная40поверхность колосников срезана подуглом 8-20 и выполнена в виде паза.оНа фиг. 1 изображена газораспределительная решетка, разрез; нафиг. 2 - сечение А-А на фиг, 1; на45фиг. 3 - разрез Б-Б на фиг. 1, нафиг. 4 - сечение В-В на фиг, 3,Гаэораспределительная решеткасодержит нижнее основание 1 аппаратакипящего слоя, в котором размещенагазораспределительная решетка, со.стоящая из секции 2, набранных изГ-образных колосников 3, плавающиеопорные балки 4,Колосники 3 смонтированы на плавающих П-образных опорах 5, установленных на продольных ребрах 6 опорных балок. Секции 2 и колосники 3 соединены между собой .пластинами 7 изакреплены Г-образными пальцами 8 склиньями 9. Опорная поверхность колосников 3 выполнена в виде паза 10и срезана под углом 8-20 о.Опорные балки монтируются в нижнем основании аппарата кипящего слоя.Секции и колосники, смонтированныена плавающих П-образных опорах изакрепленные между собой, выполненыс возможностью перемещения каквдоль, так и поперек осей балок эасчет того, чтоП-образные опоры иколосники установлены в посадочныхместах с зазором.Газораспределительная решетка ра-.ботает следующим образом,Высушиваемый материал, напримерхлористый калий, подается в аппарат1 кипящего слоя на гаэораспределительную решетку беспровального типа.Теплоноситель, например дымовыегазы, при 600-1000 С из топочной каомеры по газоходу вводится под гаэораспределительную решетку. Материалпсевдоожижается и высушивается. Сухой материал выводят через разгрузочный патрубок, а отработанныегазы через отводящий патрубок.Предложенная компановка и конструкция гаэораспределительной решеткиповышает эффективность работы аппаратов кипящего слоя, Это достигаетсятем, что колосники монтируют на плавающих П"образных опорах, установленных на продольных ребрах опорных балок, а это обеспечивает дополнительное перемещение газораспределительной решетки в двух взаимно перпендикулярных направлениях - вдоль опорных балок и поперек, что исключаеткоробление соединительных элементов(пластин 7) секций решетки,Секции 2 и колосники 3 газораспределительной решетки соединены между собой пластинами и закреплены Г-образными пальцами 8 с клиньями, а места стыков размещены над балками. Такая компоновка деталей и конструкция крепления позволяет создавать надежную конструкцию газораспределительной решетки. Предложенная конструкция секционирования решетки позволяет в зависимости от физико- механических свойств высушиваемых материалов и технологических требований увеличивать или уменьшать габариты, что повышает эффективность и1087171 4ников решетки в двух взаимно перпен 1 дикулярных направлениях. Срез опорной поверхности колосника под углом8-20 о обеспечивает устойчивую гидродинамику кипящего слоя высувюнаемогоматериала и беспровальность решетки, что повышает эффективность работы газораспределительной решетки.оПри угле свыше 20 материал при10 установке аппарата просыпается вгазоход, а при угле менее 8 - ухудшаются условия псевдоожижения материала, так как материал направляетсяк стенке аппарата и образуются застой 1 ные зоны. В каждом колоснике установочная поверхность Г-образная, чтопозволяет поддерживать постоянныйзазор между колосниками, обеспечивая устойчивое псевдоожижение, а такб же ускорить процесс монтажа и демонтажа колосников в секции. Энадежность работы аппаратов КС. Секционирование решетки позволяет выполнять локальные операции по наладке и ремонту. Крепежные пальцы выполнены Г-образными с клиновидным креплением, что позволяет упростить изготовление и монтаж деталей. Такое соединение повышает эффективность работы газораспределительной решетки за счет увеличения срока службы. В процессе эксплуатации практически не изменяют свойства и формы все элементы клиновидного крепления (при механическом и темпе ратурном воздействии), Клиновидное крепление долговечно, поскольку дос таточно массивно и не имеет тонкостенных элементов, например резьб, шплинтов, гаек.Размещение мест стыков секций над опорными балками исключает просыпание материала под газораспределительную решетку, увеличивает жесткость всей конструкции решетки и ускоряет монтажные работы, а также облегчает условия проведения профилактических осмотров, установление степени износа решетки.Опорная поверхность колосников выполнена в виде паза 10, которым колосник устанавливается с зазором на П-образной опоре, что компенсирует температурное расширение колос Предложенная конструкция газораспределительной решетки для аппа ратов кипящего слоя повышает эффективность работы аппаратов кипящего слоя за счет упрощения конструкций и выбора оптимальных размеров элемен" тов газораспределительной решетки, повышения срока работы в процессе эксплуатации, упрощения монтажа и демонтажа,что приводит к сокращению трудозатрат.Редак Волкова Заказ 252 6/ Тираж 533 ВНИИПИ Государственного комитета СС по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д, Подписи
