Газораспределительная решетка печи кипящего слоя

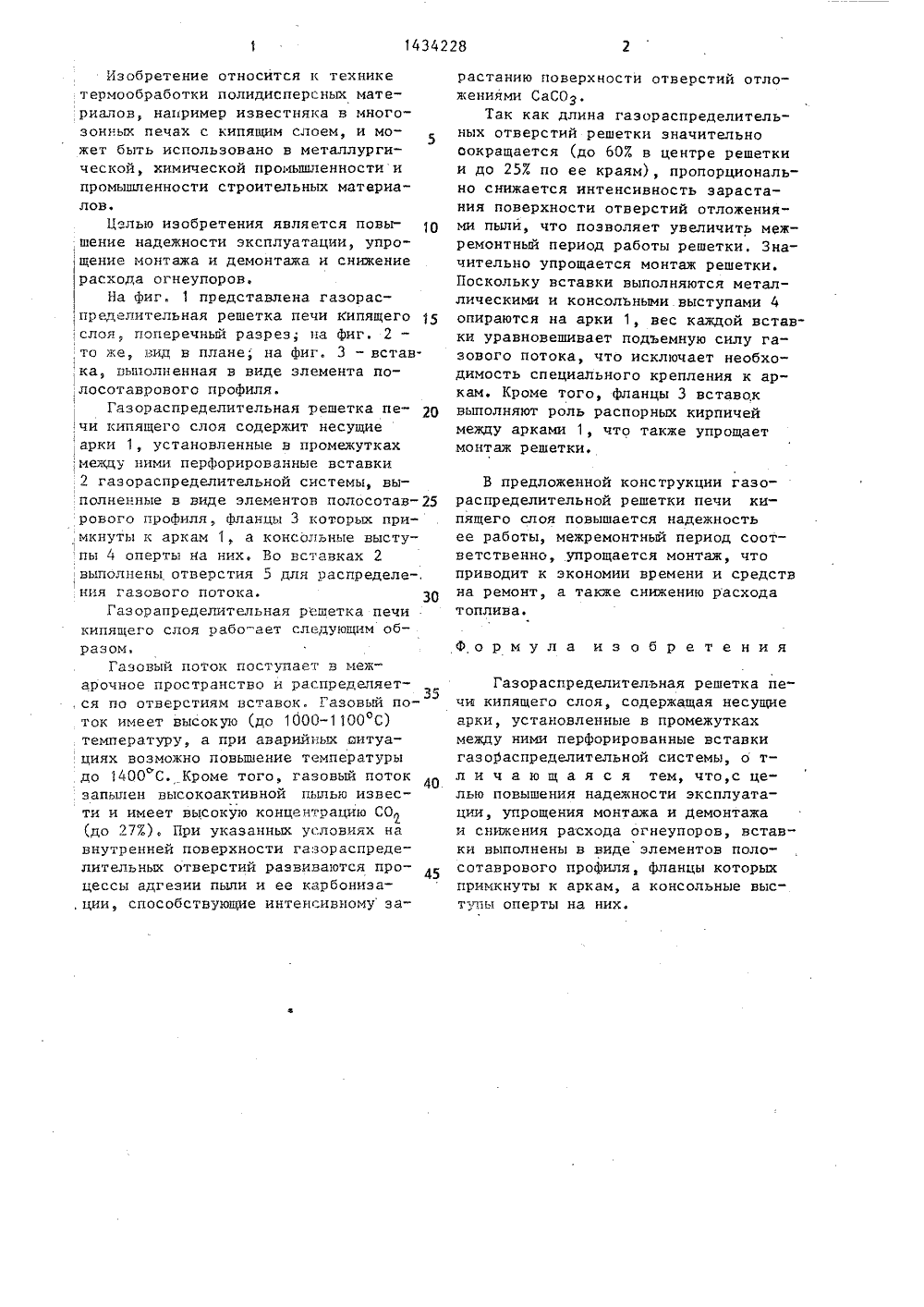

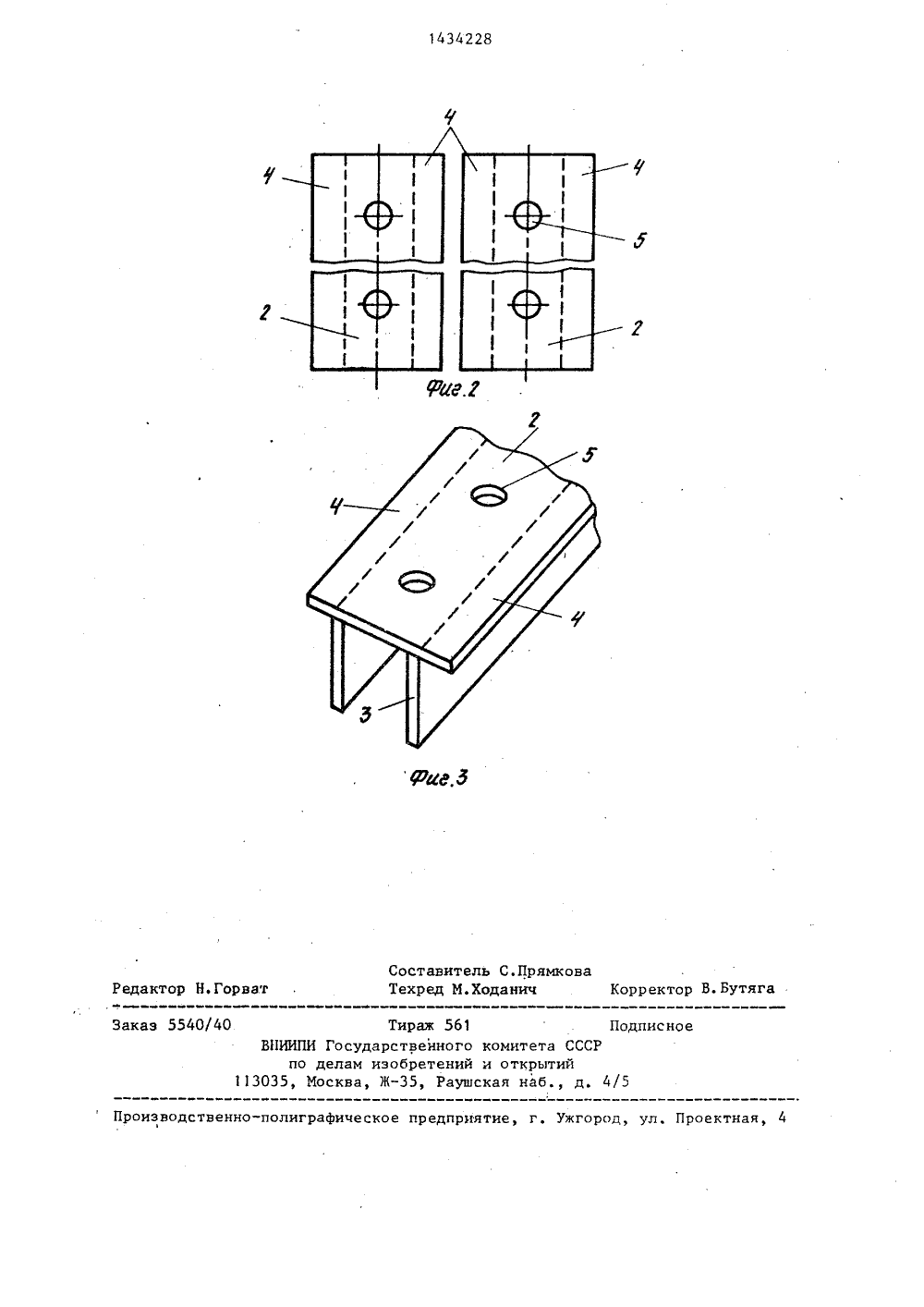

(71) Донецкий научно-исследовательский институт черной металлургии(56) Авторское свидетельство СССРУ 877292, кл. Р 27 В 15/10, 1980.(54) ГАЗОРАСПРЕДЕЛИТЕЛЬНАЯПЕЧИ КИПЯШЕГО СЛОЯ(57) Изобретение относится к техникетермообработки полидисперсных материалов, например известняка в многоРЕШЕТКА 4 ь ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ С зонных печах с кипящим слоем, и может быть использовано в металлургической, химической промьппленности ипромьпппенности строительных материалов. Цель изобретения - повышениЕ надежности эксплуатации, упрощение монтажа и демонтажа и снижение расходаогнеупоров. Для этого газораспределительная решетка печи кипящего слоясодержит несущие арки 1, установленные в промежутках между ними перфорированные вставки газораспределительной системы, выполненные в видеэлементов полосотаврового профиля,фланцы 3 которых примкнуты к аркам1, а консольные выступы 4 оперты наних. 3 ил.Изобретение относится к техникетермообработки полидисперсных материалов, например известняка в многозонных печах с кипящим слоем и моЭжет быть использовано в металлургической, химической промышленности ипромышленности строительных материалов.Целью изобретения является повышение надежности эксплуатации, упрощение монтажа и демонтажа и снижениерасхода огнеупоров,На Фиг. 1 представлена газораспределительная решетка печи Кипящегослоя поперечный разрез; на фиг. 2 -то же, вид в плане на фиг. 3 - встав.ка, выполненная в виде элемента полосотаврового профиля.Газораспределительная решетка пе Очи кипящего слоя содержит несущиеарки 1, установленные в промежутках,между ними перфорированные вставки2 газораспределительной системы, выполненные в виде элементов полосотаврового профиля, Фланцы 3 которых примкнуты к аркам 1, а консольные выступы 4 оперты на них, Во вставках 2выполнены отверстия 5 для распределе-,ния газового потока. ЗОГазорапределительная решетка печикипящего слоя рабо-ает следующим образом,Газовый поток поступает в межарочное пространство и распределяет 35, ся по отверстиям вставок. Газовый поток имеет высокую (до 1000-1100 С)температуру, а при аварийных аитуациях возможно повышение температурыдо 1400 С. Кроме того, газовый потокзапылен высокоактивной пылью извести и имеет высокую концентрацию СО 2(до 277), При указанных условиях навнутренней поверхности газораспределительных отверстий развиваются процессы адгезии пыли и ее карбониза, ции, способствующие интенсивному зарастанию поверхности отверстий отложениями СаСО.Так как длина газораспределительных отверстий решетки значительно сокращается (до 607 в центре решетки и до 257 по ее краям), пропорционально снижается интенсивность зарастания поверхности отверстий отложениями пыли, что позволяет увеличить межремонтный период работы решетки, Значительно упрощается монтаж решетки. Поскольку вставки выполняются металлическими и консольными. выступами 4 опираются на арки 1, вес каждой вставки уравновешивает подъемную силу газового потока, что исключает необходимость специального крепления к аркам. Кроме того, фланцы 3 вставок выполняют роль распорных кирпичей между арками 1, что также упрощает монтаж решетки.В предложенной конструкции газо- распределительной решетки печи кипящего слоя повышается надежность ее работы, межремонтный период соответственно, упрощается монтаж, что приводит к экономии времени и средств на ремонт, а также снижению расхода топлива.Формула из обретенияГазораспределительная решетка печи кипящего слоя, содержащая несущие арки, установленные в промежутках между ними перфорированные вставки газораспределительной системы, о тл и ч а ю щ а я с я тем, что,с целью повышения надежности эксплуатацию, упрощения монтажа и Демонтажа и снижения расхода огнеупоров, вставки выполнены в виде элементов полосотаврового профиля, фланцы которых примкнуты к аркам, а консольные выступы оперты на них.1434228 Составитель С.ПрямковаТехред М.Ходанич Корректор В. Бутя ета СС одписное рытииаб.,4/5 Проектная,зводственно-полиграфическое предприятие, г, Ужгор Редактор Н. ГорватЗаказ 5540/40 ВНИИПИ Гос по делаТираж 561 дарственного коми изобретений и от Ж, Раушская
