Загрузочное устройство для введения добавок в вакуумную камеру

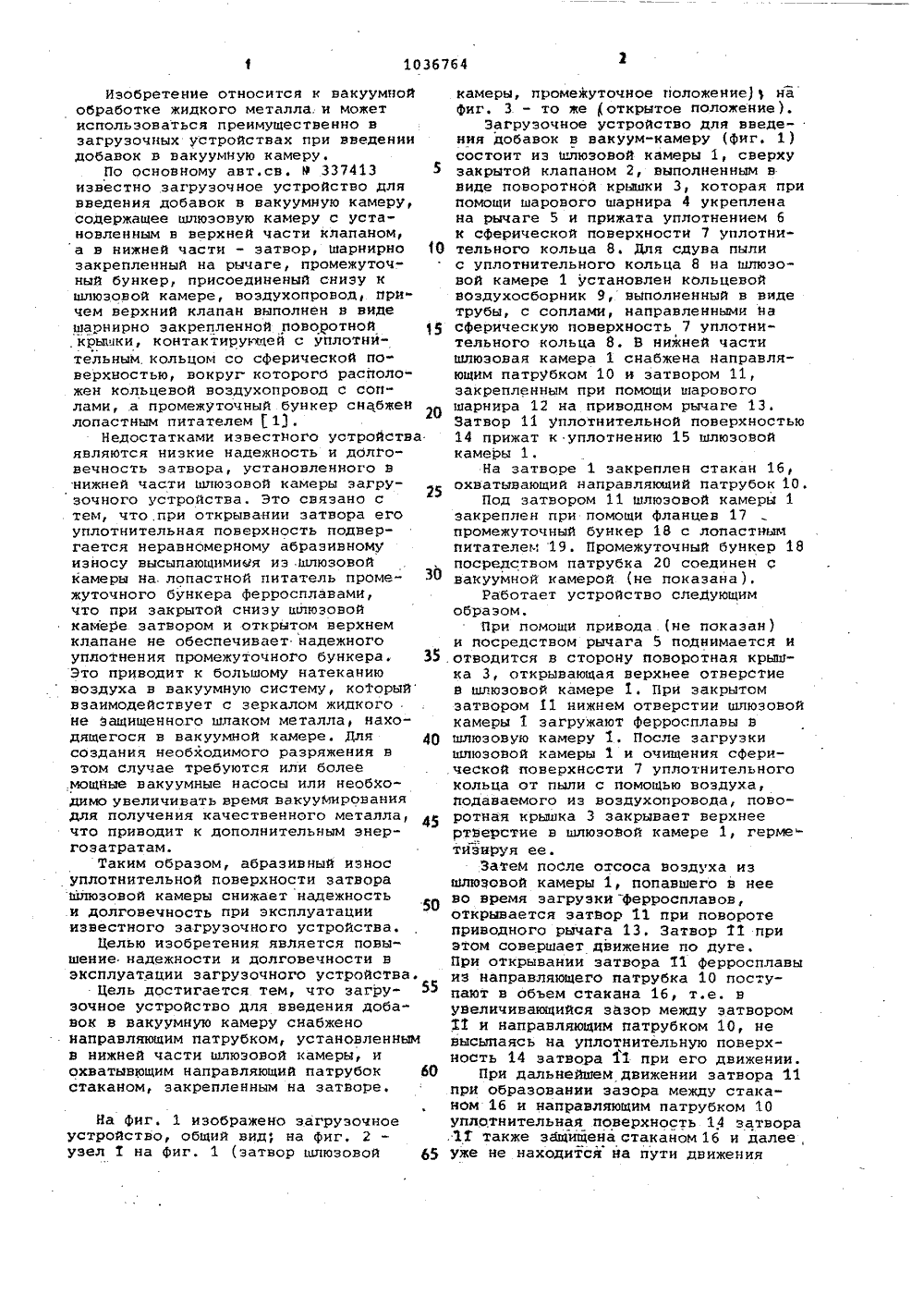

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК МИТЕТ ОСС И (ЛНОБРЕТЕН ОПИСАНИЕ ИИ АВТОРСКОМУ УВИДЕТ 3374133430982/22"0230.04.8223.08.83 Бюл. 9Л.Г.Пи Ул, В.А.Нксаниченко а Т.ППроизводственноеовтяачащфбб 9.046.517(0881. Авторское сви413, кл С 21 С 4 ис.Адамановаобъединение8)детелъство СС7/10 у 1971,(54)(57) ЗАГРУЗОЧНОЕ УСТРОЙСТВО ДЛЯВВЕДЕНИЯ ДОБАВОК В ВАКУУМНУЮ КАИЕРУпо авт.св. 9 337413, о т л и ч а вщ е ес я тем, что, с целью повьаения надежности и долговечности вэксплуатации, загрузочное устройствоснабжено направляющим патрубком,установленным в нижней части шлюзовой камеры, и охватывающим направляющий патрубок стаканом, закрепленнымна затворе.Изобретение относится к накуумной обработке жидкого металла. и может использоваться преимущественно в загрузочных устройствах при введении добавок и вакуумную камеру.По основному авт.св. 9 337413 5 известно загрузочное устройство для введения добавок в вакуумную камеру, содержащее шлюзовую камеру с установленным н верхней части клапаном, а в нижней части - затвор, шарнирно 10 закрепленный на рычаге, промежуточ.- ный бункер, присоединеный снизу к шлюзовой камере, ноэдухопронод, при" чем верхний клапан выполнен в виде шарнирно закрепленной поворотной 5 крышки, контактирующей с уплотни" тельным кольцом со сферической по" верхностью, вокруг которого расположен кольцевой воздухопронод с соплами, а промежуточный бункер снабжен лопастным питателем ( 1.Недостатками известного устройства являются низкие надежность и дблГо" вечность затвора, устанонленного в нижней части шлюэоной камеры загрузочного устройства. Это связана с тем, что .при открывании затвора его уплотнительная поверхность подвергается неравномерному абразивному износу высыпающимидя иэ шлюзовой камеры на.лопастной питатель проме" З 0 жуточного бункера ферросплавами, что при закрытой снизу шлюзовой камере. затвором и открытом верхнем клапане не обеспечивает надежного уплотнения промежуточного бункера. 35 Это приводит к большому натеканию воздуха в вакуумную систему, который взаимодействует с зеркалом жидкого не защищенного шлаком металла, находящегося н вакуумной камере. для 40 создания необходимого разряжения в этом случае требуются или более ,мощные вакуумные насосы или необходимо увеличивать время накуумнрования для получения качественного металла, что приводит к дополнительным энергоэатратам.Таким образом, абразивный износ уплотнительной поверхности затвора шлюзовой камеры снижает надежность и долговечность при эксплуатации известного загрузочного устройства.Целью изобретения является повышение надежности и долговечности в эксплуатации загрузочного устройства.Цель достигается тем, что загрузочное устройство для введения доба" вок в вакуумную камеру снабжено направляющим патрубком, установленным в нижней части шлюзовой камеры, и охватывющим направляющий патрубок 60 стаканом, закрепленным на затворе,На Фиг. 1 изображено загрузочноеустройство, общий нид, на фиг, 2узел 1 на Фиг. 1 (затвор шлюзовой камеры, промежуточное положение) на Фиг. 3 - то же открытое положение).Загрузочное устройство для введения добавок в вакуум-камеру (фиг. 1) состоит из шлюзовой камеры 1, сверху закрытой клапаном 2, выполненным в виде поворотной крышки 3, которая при помощи шарового шарнира 4 укреплена на рычаге 5 и прижата уплотнением 6 к сферической поверхности 7 уплотнительного кольца 8. Для сдува пыли с уплотнительного кольца 8 на шлюзовой камере 1 установлен кольцевой воздухосборник 9, выполненный в виде трубы, с соплами, направленными йа сферическую нонерхность 7 уплотнительного кольца 8. В нижней части шлюзовая камера 1 снабжена направляющим патрубкам 10 и затвором 11, закрепленным при помощи шарового шарнира 12 на приводном рычаге 13. Затвор 11 уплотнительной поверхностью 14 прижат к уплотнению 15 шлюзовой камеры 1.На затворе 1 закреплен стакан 16, охватывающий направляющий патрубок 10.Под затвором 11 шлюэоной камеры 1 закреплен при помощи фланцев 17 промежуточный бункер 18 с лопастным питателем 19Промежуточный бункер 18 посредством патрубка 20 соединен с вакуумной камерой (не показана ).Работает устройство следующим образом.При помощи привода (не показан) и посредством рычага 5 поднимается и отводится в сторону поворотная крышка 3, открывающая верхнее отверстие в шлюзовой камере 1, При закрытом затвором 11 нижнем отверстии шлюзовой камеры 1 загружают Ферросплавы в шлюзовую камеру 1. После загрузки шлюзовой камеры 1 и очищения сферической поверхнссти 7 уплотнительного кольца от пыли с помощью воздуха, подаваемого иэ воздухопровода, поворотная крышка 3 закрывает верхнее ртверстие н шлюзовой камере 1, герме тизируя ее.Затем после отсоса воздуха из шлюзовой камеры 1, попавшего в нее во время загрузки ферросплавов, открывается затвор 11 при повороте приводного рычага 13, Затвор 11 при этом совершает движение по дуге. При открывании затвора 11 ферросплавы из направляющего патрубка 10 поступают в объем стакана 16, т.е. н увеличивающийся зазор между затвором И и направляющим патрубком 10, не высыпаясь на уплотнительную поверхность 14 затвора 11 при его движении.При дальнейшем движении затнора 11 при образовании зазора между стаканОм 16 и направляющим патрубком 10 уплотнительная поверхность 14 затвора 11 также защищена стаканом 16 и далее, уже не находится на пути движениявысыпающихся иэ направляющего патруб- ка 10 Ферросплавов 2 фиг. 2).При образовании затвора между Направляющим патрубком 10 и стаха" ном 16 Ферросплавы высыпаются в промежуточный бункер 18 на лопастной 5 питатель 19 и далее затвор 11 занимает положение, соответствующее полному открытию нижнего отверстия в шлюзовой камере 1 2 фиг, 1). При этом ось стакана 16 расположена под углом к гори О эонтали, равным 45 - 55, и больше угла естественного откоса сыпучих.Лопастным.питатетем 19 ферросплавы через патрубок 20 дозированно подаются в вакуум-камеру 2 не показана), При освобождении ферросплавами шлюзовой камеры .1 ферросплавы также высыпаются и иэ стакана 16, закрепленного на затворе 11,. благодаря расположению оои стакана нод углом равным 45- 55 к горизонтали.Для загрузки новой порции ь. шлюзовую камеру затвор 11 закрывают, после чего напускают воздух в шлюзовую камеру 1 и открывают верхний клапан 2.Таким образом, благодаря тому, что шлюзовая камера 1 загрузочного устройства снабжена направляющим патрубком 10, а затвор 11 .- стаканом 16, охватывающим направляющий патрубок 10 и закрепленным на эат- ЗО воре 11, ферросплавы при открывании затвора 11 и при любом его положении не попадают на его уплотнительную поверхность 14.Неизношеййая уплотнительная по верхность 14 затвора 11 обеспечивает нужную герметизацию промежуточного бункера 18 пРи загрузке ферросплавами шлюзовой камеры, т.е. не происходит натекания воздуха в вакуумную систему и, таким образом, обеспечены: нужное разряжение в вакуумной системе и нужное качество вакуумированного металла без увеличения времени вакуумирования и без дополнительных энергозатрат.Благодаря тому, что уплотнительная поверхность 14 затвора 11 не .изнашивается -, повышается надежност и долговечность в работе предлагаемого загрузочного устройства по сравнению с известным, в котором из-за .неравномерного абразивного износа затвора не обеспечена надежная герметизация вакуумной систеьы, т.е. не обеспечены надежная и долговечная работа известного загрузочного устройства. За счет повышения надежностИ идолговечности, а следовательно увеличения межремонтного срока службызагрузочного устройства число ремон-.тов в год уменьшается. Экономическийэффект от использования изобретения .в течение года ориентировочно составляетЭ = 15 х 80 х 5 х 0,02 х 0,12 - "14,4 тыс.руб.,где 15 - количество суток, на котороесократилась длительностьремонтов.в году,80 - емкость ковша, т,5 - количество ковшей, подаваемых на вакуумирование всутки,0,02 - ориентировочное уменьшениевыхода брака при прокаткевакуумированного металла.22 ),0,12 - ориентировочная удельнаястоимость листового прокатаиз стали 15 ГФ, тыс.руб./т.1036764 Дмугаи рая 56 дписио ВНИИПИ Государственного комитета СССР по делам изоберетений и открытий3035, Москва, Ж, Раушская наб., д. 4/ филиал ППП "Патеитф, г. Уагоро л Проектная дакторказ 594 Составитель Г. ПруссТехред А.Бабинец Коррек
