Демодулятор частотно-модулированных сигналов

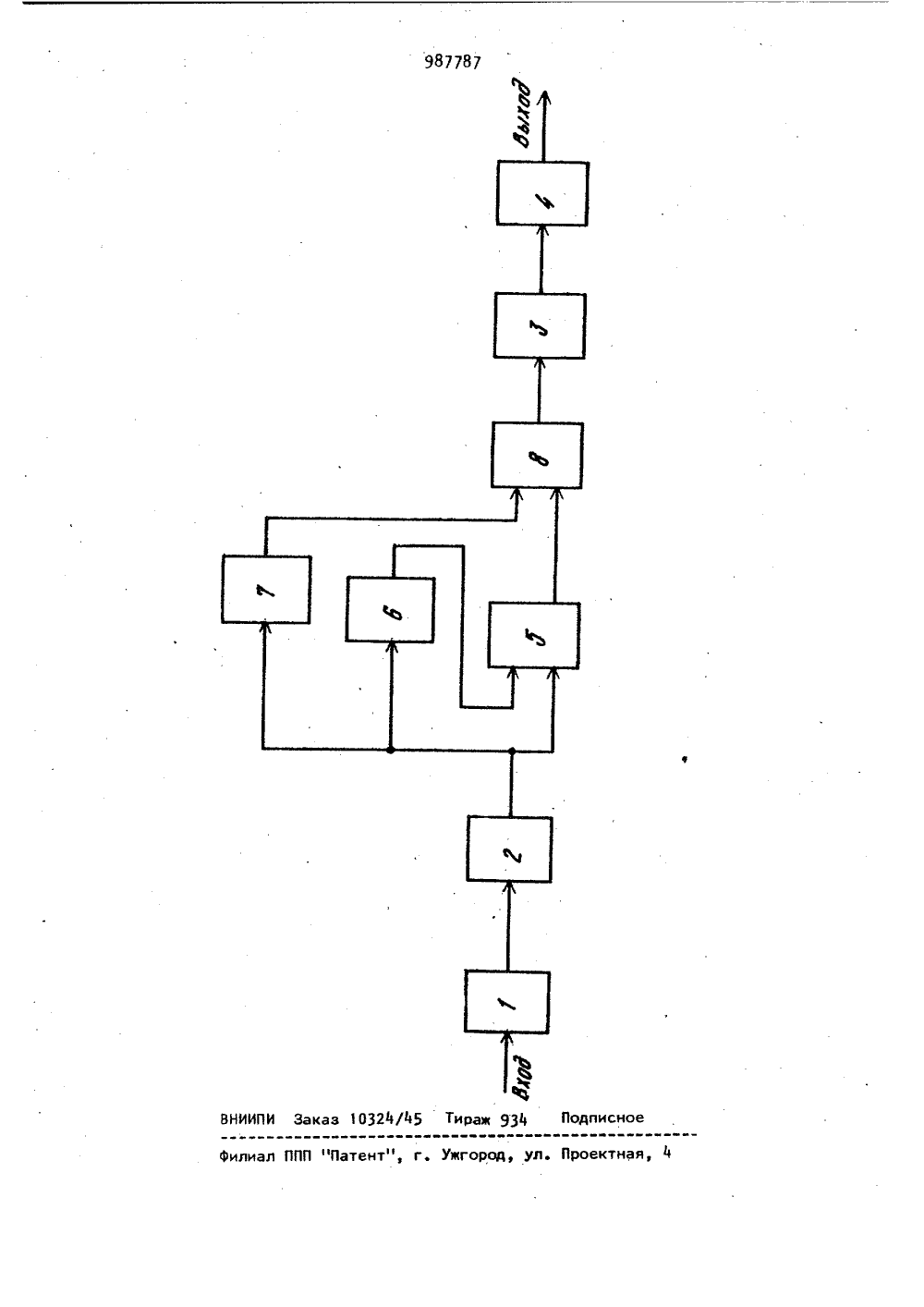

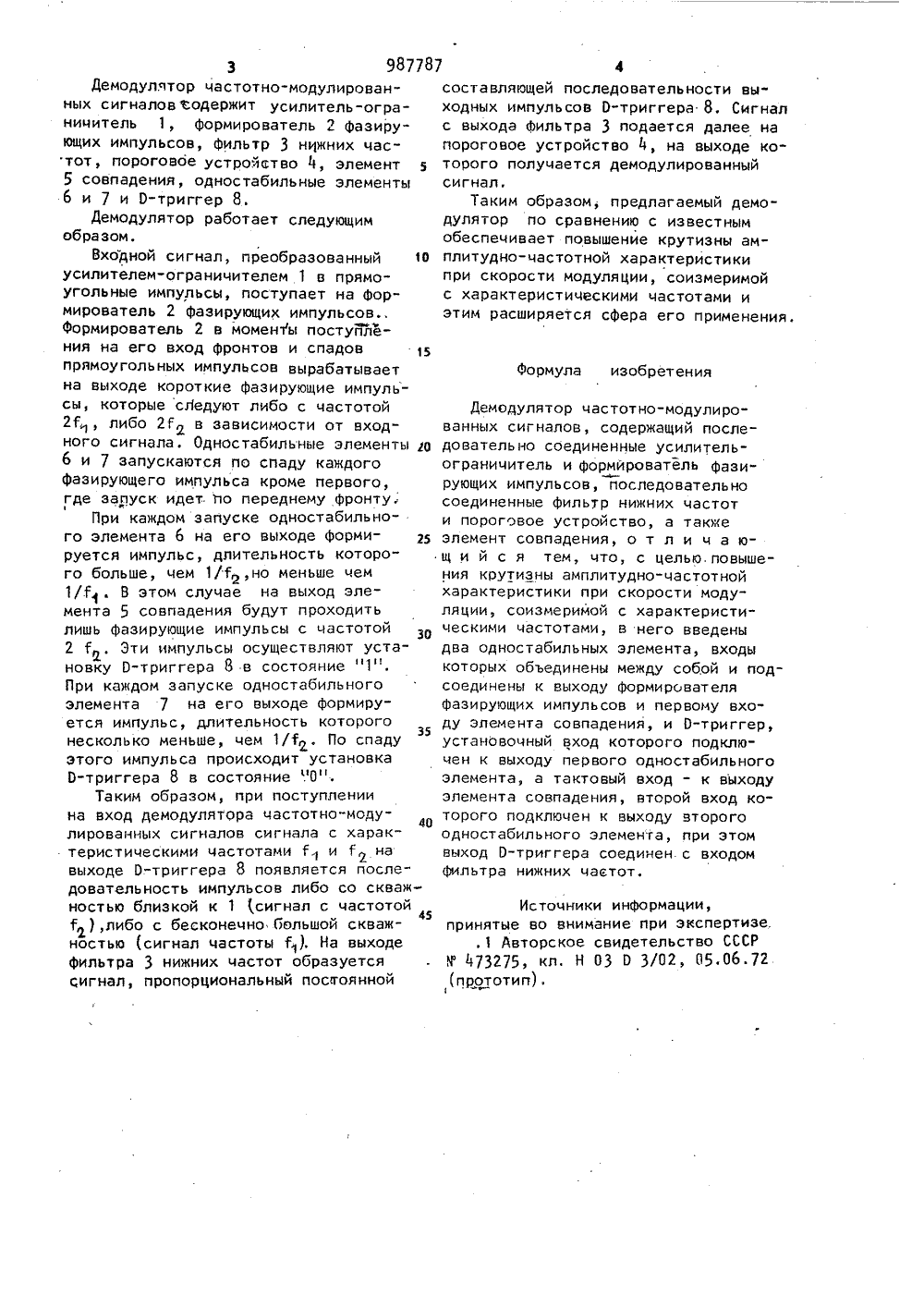

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Свез СфветскикСфциапистическикРеспублик и 98787(51)М. Кд. Н 03 0 3/02 ГееудеретееееЫ 1 кеаетет СССР йе Мелем езаеретееей в етерытнй.33(088.8) Дата опубликования описания 07.01831Изобретение относится к радиотехнике и может использоваться при построении демодуляторов частотно-модулированных сигналов в технике передачи данных,Известен демодулятор цастотно-модулированных сигналов, содержащий последовательно соединенные усилитель-ограничитель и формирователь фазирующих импульсов, последовательно соединенные фильтр нижних частот ,и пороговое устройство, а также элемент совпадения 11. Однако известный демодулятор невозможно использовать при скоростимодуляции, соизмеримой с характеристическими частотами передачи.Цель изобретения - повышение крутизны амплитудно-частотной характеристики при скорости модуляции, соизмеримой с характеристическими частотами передачи. Указанная цель постигается тем,что в демодулятор частотно-модулированных сигналов, содержащий последо вательно соединенные усилитель-ограчичитель и Формирователь фазирующих импульсов, последовательно соединенные фильтр нижних частот и пороговое устройство, а также элемент совпадения, введены два одностабиль" оных элемента, входы которых объединены между собой и подсоединены к выходу формирователя фазирующих импульсов и первому входу элемента совпадения, и О-триггер, установочный вход которого подключен к выходу первого одностабильного элемента, а тактовый вход - к выходу элемента совпаденйя,. второй вход которого под" ключен к выходу второгоодностабильного элемента, при этом выход 0-триггера соединен с входом фильтра нижних частот.На чертеже представлена структур 1:-:ная электрическая схема предлагаемого демодулятора.987787 3Демодулятор частотно-модулированных сигналов содержит усилитель-ограничитель 1, формирователь 2 фазирующих импульсов, фильтр 3 нижних частот, пороговое устройство 4, элемент 5 совпадения, одностабильные элементы 6 и 7 и О-триггер 8.Демодулятор работает следующим образом.Входной сигнал, преобразованный 1 О усилителем-ограничителем 1 в прямоугольные импульсы, поступает на формирователь 2 фазирующих импульсов., Формирователь 2 в моменты постуйления на его вход фронтов и спадов прямоугольных импульсов вырабатывает на выходе короткие фазирующие импульсы, которые следуют либо с частотой 2 Г , либо 2 Г в зависимости от входного сигнала. Одностабильные элементы д 6 и 7 запускается по спаду каждого фазирующего импульса кроме первого, где запуск идет по переднему фронтуПри каждом запуске одностабильного элемента 6 на его выходе формируется импульс, длительность которого больше, чем 1/Г ,но меньше чем 1/Г . В этом случае на выход элемента 5 совпадения будут проходить лишь фазирующие импульсы с частотой 2 Г . Эти импульсы осуществляют установку О-триггера 8 в состояние "1". При каждом запуске одностабильного элемента 7 на его выходе формируется импульс, длительность которогом несколько меньше, цем 1 Л. По спаду этого импульса происходит установка О-триггера 8 в состояние ".0".Таким образом, при поступлении на вход демодулятора цастотно-модулированных сигналов сигнала с характеристическими частотами Г и Г на выходе О-триггера 8 появляется последовательность импульсов либо со скважностью близкой к 1 1,сигнал с частотой45 Г ),либо с бесконечно большой скважностью (сигнал частоты Г). На выходе фильтра 3 нижних частот образуется сигнал, пропорциональный постоянной составляющей последовательности выходных импульсов О-триггера 8. Сигналс выхода фильтра 3 подается далее напороговое устройство 4, на выходе которого получается демодулированныйсигнал,Таким образом, предлагаемый демодулятор по сравнению с известнымобеспечивает повышение крутизны амплитудно-частотной характеристикипри скорости модуляции, соизмеримойс характеристическими частотами иэтим расширяется сфера его применения,Формула изобретения Демодулятор цастотно-модулированных сигналов, содержащий последовательно соединенные усилитель- ограничитель и формирователь фазирующих импульсов, последовательно соединенные фильтр нижних частот и пороговое устройство, а также элемент совпадения, о т л и ч а ющ и й с я тем, что, с целью. повышения крутизны амплитудно-частотной характеристики при скорости модуляции, соизмеримой с характеристическими цастотами, в него введены два одностабильных элемента, входы которых объединены между собой и подсоединены к выходу формирователя фазирующих импульсов и первому входу элемента совпадения, и О-триггер, установочный вход которого подключен к выходу первого одностабильного элемента, а тактовый вход - к выходу элемента совпадения, второй вход которого подключен к выходу второго одностабильного элемента, при этом выход О-триггера соединен. с входом фильтра нижних частот. Источники информации,принятые во внимание при экспертизе.. 1 Авторское свидетельство СССРМ 473275, кл. Н 03 О 3/02, 05.06.72
