Диафрагма турбомашины с горизонтальным разъемом

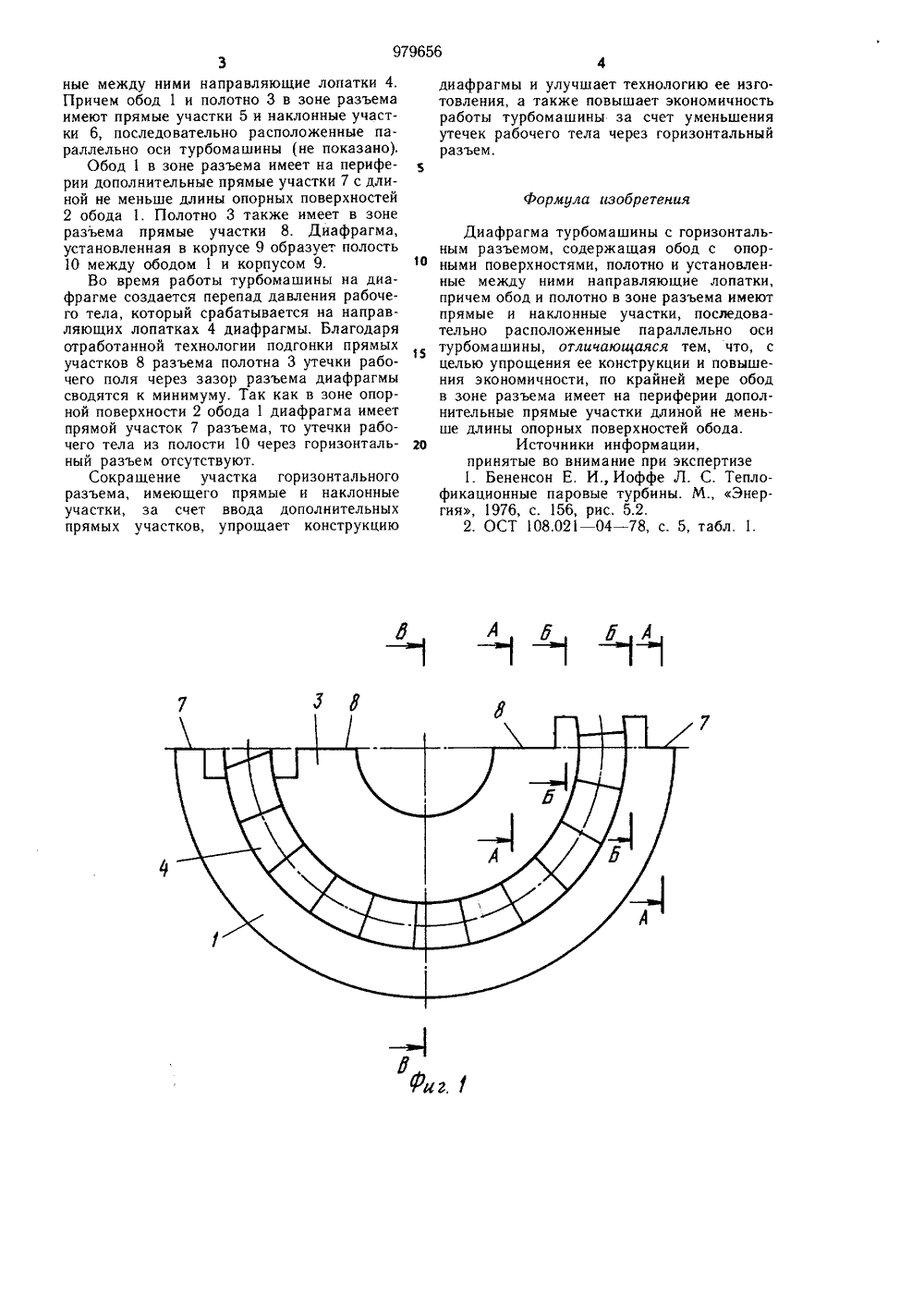

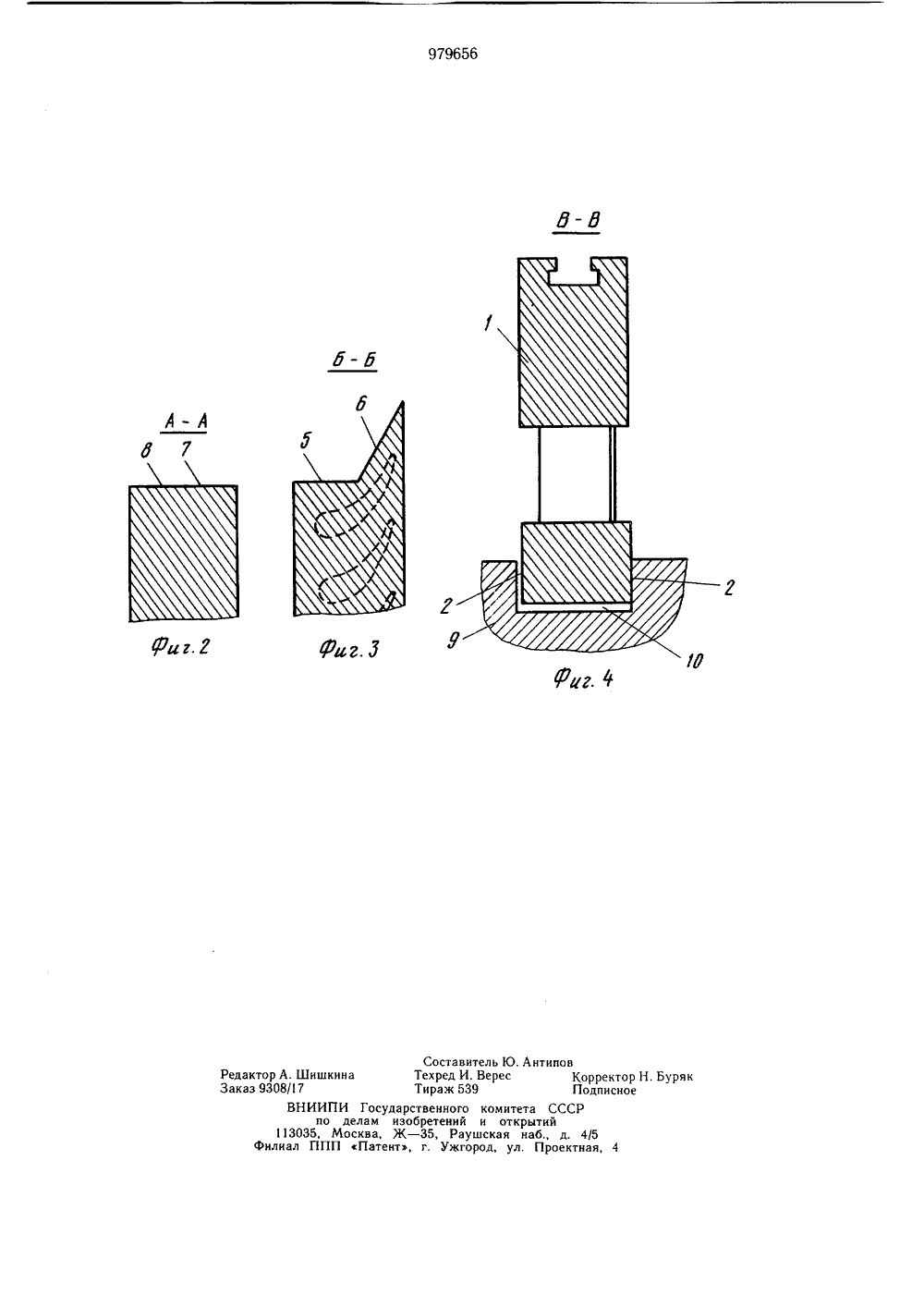

ОП ИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 979656 Союз СоветскихСоциалистическихРеспубликОпубликовано 07.12.82. Бюллетень45Дата опубликования описания 7.12.82 пю левам взебретевнй и вткрмтий(72) Автор изобретения Б. Ф. Солдатов г Производственное объединение турбостроен 1 я Ленинградский металлический заводНа фиг. 1диафрагмы сола; на фиг. 220 на фиг. 3фиг. 4 - сечеДиафрагманым разъемомповерхностями показана нижняя половина стороны выхода рабочего те - сечение А - А на фиг. 1; сечение Б - Б на фиг. 1; на ние В - В на фиг, 1.турбомашины с горизонталь- содержит обод 1 с опорными 2, полотно 3 и установленИзобретение относится к турбостроению, в частности к диафрагмам турбомашины с горизонтальным разъемом.Известна диафрагма турбомашины с горизонтальным разъемом, содержащая обод с опорными поверхностями, полотно и установленные между ними направляющие лопатки, причем обод и полотно в зоне разъема имеют только прямые участки, расположенные параллельно оси турбомашины 11.Однако такое выполнение диафрагмы не обеспечивает экономичность ее работы ввиду того, что для обеспечения горизонтального разъема, имеющего только прямые участки, расположенные параллельно оси турбома шины, необходимо подрезать выходные кромки направляющих лопаток. В результате чего увеличиваются профильные потери направляющих лопаток и снижается экономичность работы турбомашины. Известна также диафрагма турбомашины с горизонтальным разъемом, содержащая обод с опорными поверхностями, полотно и установленные между ними направляющие лопатки, причем обод и полотно в зоре разъема имеют прямые и наклонные участки, последовательно расположенные параллельно оси турбомашины 2,Однако и при таком выполнении диафрагмы не обеспечивается простота конструкции и экономичность турбоагрегата, так как выполнить без зазора разъем, имеющий как прямой, так и наклонный участок, технологически трудно. Через зазор происходит утечка рабочего тела, что приводит к снижению экономичности работы турбомашины.Целью изобретения является упрощениеконструкции и повышение экономичности работы турбомашины.Поставленная цель достигается тем, чтопо крайней мере обод в зоне разъема имеет на периферии дополнительные прямые участ 5 ки длиной не меньше длины опорных поверхностей обода.диафрагмы и улучшает технологию ее изготовления, а также повышает экономичность работы турбомашины за счет уменьшения утечек рабочего тела через горизонтальный разъем,Формула изобретения Диафрагма турбомашины с горизонтальным разъемом, содержащая обод с опорными поверхностями, полотно и установленные между ними направляющие лопатки,причем обод и полотно в зоне разъема имеютпрямые и наклонные участки, последовательно расположенные параллельно оситурбомашины, отличающаяся тем, что, сцелью упрощения ее конструкции и повышения экономичности, по крайней мере ободв зоне разъема имеет на периферии дополнительные прямые участки длиной не меньше длины опорных поверхностей обода.20 Источники информации,принятые во внимание при экспертизе1. Бененсон Е, И., Иоффе Л. С. Теплофикационные паровые турбины. М., Энергия, 1976, с. 156, рис. 5.2.2. ОСТ 108.021 - 04 - 78, с. 5, табл, 1. 979656 ные между ними направляющие лопатки 4.Причем обод 1 и полотно 3 в зоне разъема имеют прямые участки 5 и наклонные участки 6, последовательно расположенные параллельно оси турбомашины (не показано).Обод 1 в зоне разъема имеет на периферии дополнительные прямые участки 7 с длиной не меньше длины опорных поверхностей 2 обода 1. Полотно 3 также имеет в зоне разъема прямые участки 8. Диафрагма, установленная в корпусе 9 образует полость 10 между ободом 1 и корпусом 9.Во время работы турбомашины на диафрагме создается перепад давления рабочего тела, который срабатывается на направляющих лопатках 4 диафрагмы, Благодаря отработанной технологии подгонки прямых участков 8 разъема полотна 3 утечки рабочего поля через зазор разъема диафрагмы сводятся к минимуму. Так как в зоне опорной поверхности 2 обода 1 диафрагма имеет прямой участок 7 разъема, то утечки рабочего тела из полости 10 через горизонтальный разъем отсутствуют.Сокращение участка горизонтального разъема, имеющего прямые и наклонные участки, за счет ввода дополнительных прямых участков, упрощает конструкцию979656 б-б А-Ад 7 Риг нтиповКоррект Подписи Н. Буряк едактор А. Ш аказ 9308/17 ВНшкин ре 1130лиал Составител а Техред И. Ве Тираж 539 ИПИ Государственного ко по делам изобретений и Москва, Ж - 35, Раушс ППП Патент, г. Ужгородмнтета СССР открытийкая наб., д. 4/ ул. Проектна
