Преобразователь временных интервалов в цифровой код

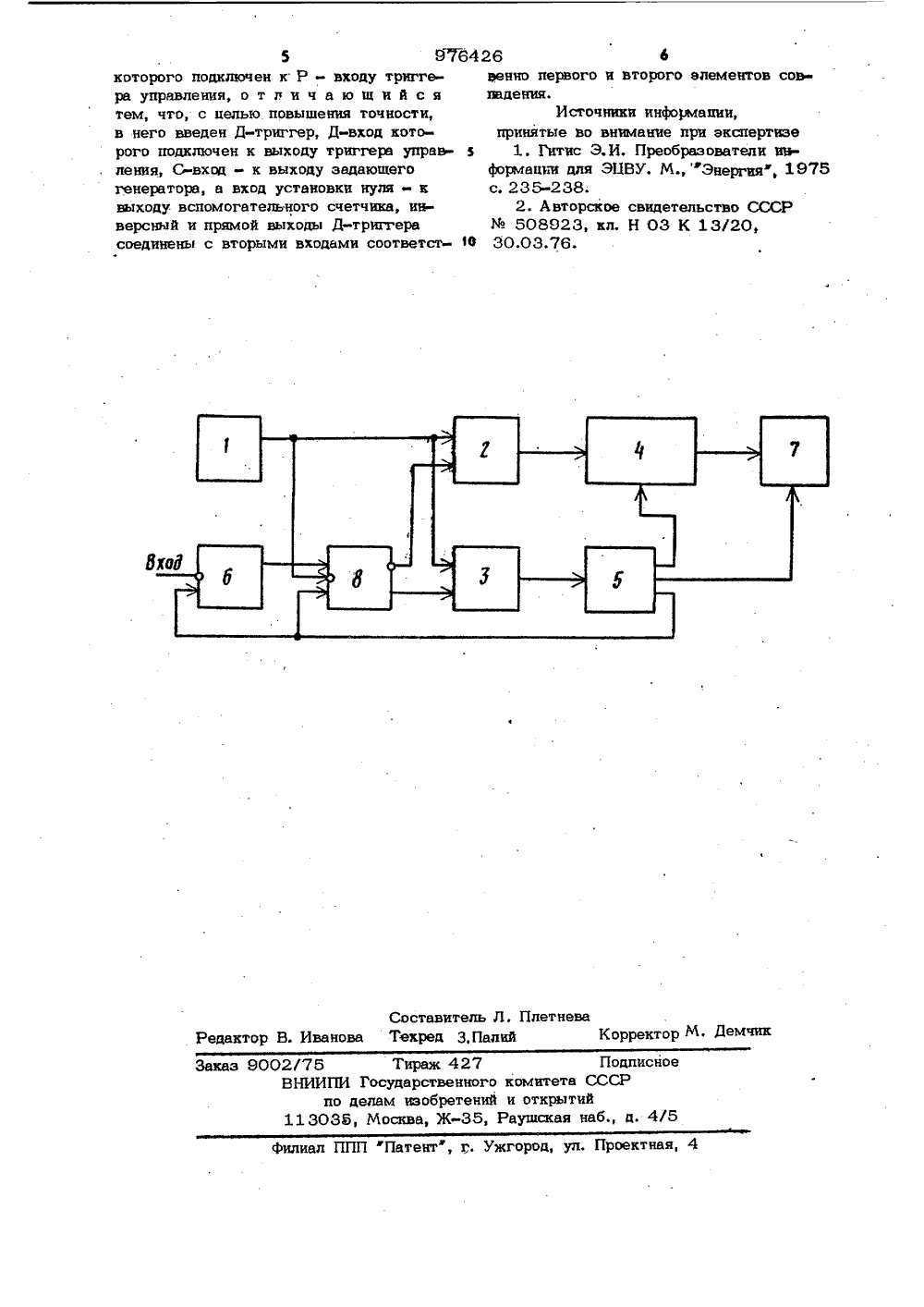

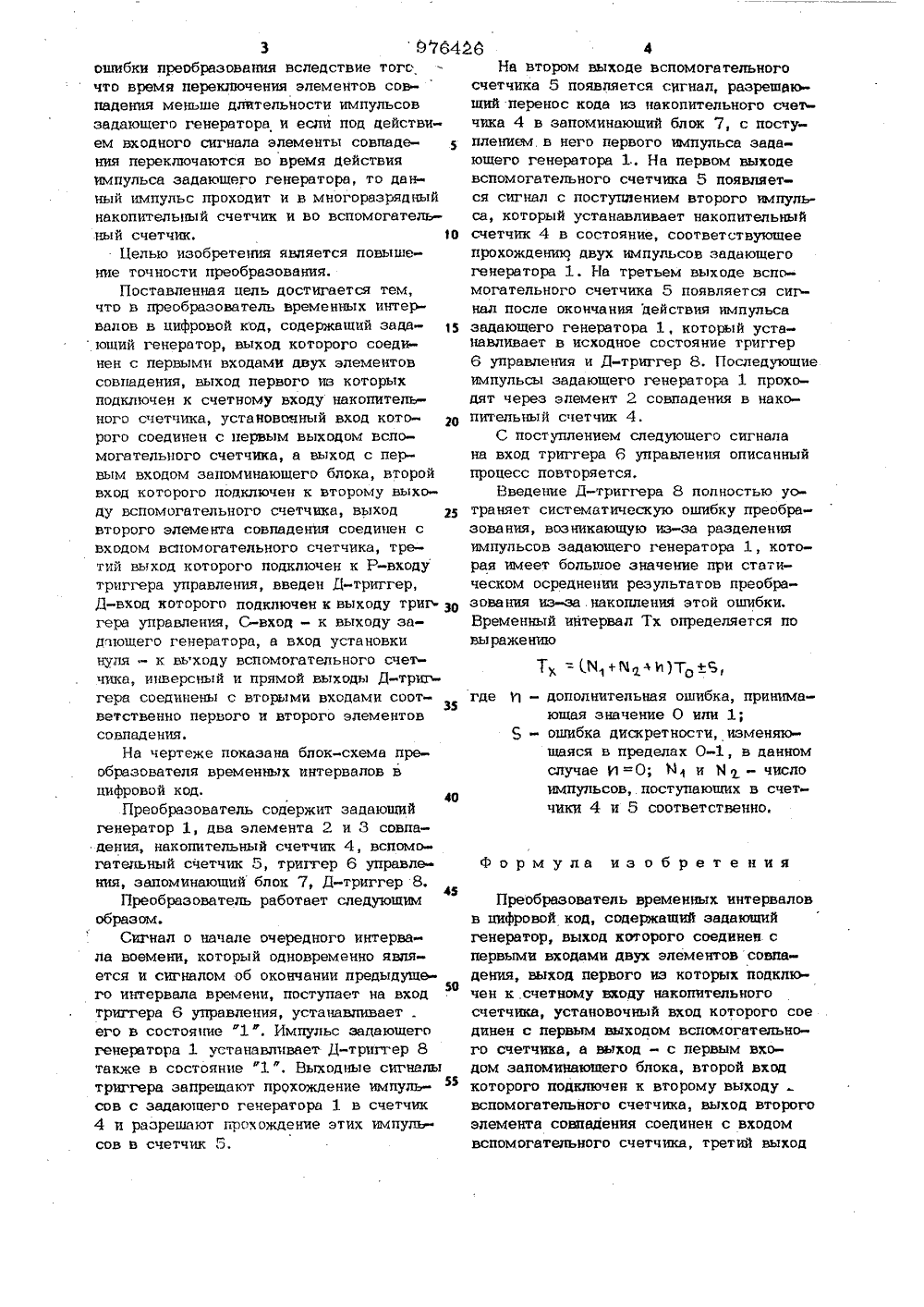

Оп ИСАНИЕ ИЗОБРЕТЕНИЯ Сфюв СеветсникСфциапистичасиикРвснубпин оо 976426 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет 3 ЬфумретювыЯ кемвтет СССР вв юам изобретений в вткрытиЯ(72) Авторы изобретения А.И.Иванов, Е.Е.Колпаков, Р.Р.Ахметов и В,П ЦщкнФн, " дЩе.ус УФимский авиационный институт им. Серго Орджоникидзе(84) ПРЕОБРАЗОВАТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ В ИИфРОВОЙКОД 1Изобретение относится к алектроизмерительной технике и автоматике, в частности к аналого-цифровым преобразователям.Известен преобразователь временных5 интервалов в цифровой код, который содержит задающий генератор, элемент совпадения, первый вход которого соединен с выходом задающего генератора, а второй вход соединен с выходом триггера управления, многоразрядный счетчик, вход которого соединен с входом запоминающего устройства 11 .Недостатком известного устройства является потеря информации в последующем временном интервале иэ-эа необходимости времени для переноса кода из многоразрядного счетчика в запоминающее устройство и сброса многоразрядного счетчи ка. 20Наиболее близким по технической сущности к изобретению является преобразователь временных интервалов, содер жащий генератор, два элемента совпадения, многоразрядный накопительный счетсчик, вспомогательный счетчик, триггер управления, запоминающее устройство, выход задающего генератора соединен через элементы совпадения с входами многоразрядного накопительного счетчика и вспомогательного счетчика, вторые входы элемента совпадения соединены с выходами триггера управления, вход которого является входом преобразователя временных интервалов в цифровой код, а выход многоразрядного накопительного счетчика соединен с входом запоминающего устройства, первый выход вспомогательного счетчика подключен к цепи переноса кода иэ многоразрядного накопительного счетчика в запоминающее устройство, второй его выход соединен с цепями установки многоразрядного накопительного счетчика в начальное состояние, а третий выход соединен с входом установки нуля триггера управленияД 3Недостатком известного устройства является возникновение дополнительнойошибки преобразования вследствие тогочто время переключения элементов сов-падения меньше длительности импульсовзадающего генератора и если под действием входного сигнала элементы совпадения переключаются во время действияимпульса задающего генератора, то данный импульс проходит и в многоразрядныйнакопительный счетчик и во вспомогательный счетчик. 10Целью изобретения является повышение точности преобразования,Поставленная цель достигается тем,что в преобразователь временных интервалов в цифровой код, содержащий задающий генератор, выход которого соединен с первыми входами двух элементовсовпадения, выход первого из которыхподключен к счетному входу накопительного счетчика, установочный вход которого соединен с первым выходом вспомогательного счетчика, а выход с первым входом запоминающего блока, второйвход которого подключен к второму выходу вспомогательного счетчика, выход д 5второго элемента совпадения соединен свходом вспомогательного счетчика, третий выход которого подключен к Р-входутриггера управления, введен Д-триггер,д-вход которого подключен к выходу триггера управления, С-вход - к выходу задающего генератора, а вход установкинуля - к вь ходу вспомогательного счетчика, инверсный и прямой выходы Д-триггера соединены с вторыми входами соот 35ветственно первого и второго элементовсовпадения,На чертеже показана блок-схема преобразователя временных интервалов вцифровой код,Преобразователь содержит задающийгенератор 1, два элемента 2 и 3 совпадения, накопительный счетчик 4, вспомогательный счетчик 5, триггер 6 управления, запоминающий блок 7, Д-триггер 8.4Преобразователь работает следующимобразом.Сигнал о начале очередного интервала воемени, который одновременно является и сигналом об окончании предыдущего интервала времени, поступает на вход0триггера 6 управления, устанавливает .его в состояние "1", Импульс задающегогенератора 1 устанавливает Д-триггер 8также в состояние 1. Выходные сигналытриггера запрещают прОхождение импульсов с задающего генератора 1 в счетчик4 и разрешают прохождение этих импульсов в счетчик 5. На втором выходе вспомогательного счетчика 5 появляется сигнал, разрешающий перенос кода из накопительного счетчика 4 в запоминающий блок 7, с поступлением в него первого импульса задающего генератора 1., На первом выходе вспомогательного счетчика 5 появляется сигнал с поступлением второго импульса, который устанавливает накопительный счетчик 4 в состояние, соответствующее прохождещпо двух импульсов задающего генератора 1. На третьем выходе вспомогательного счетчика 5 появляется сиг нал после окончания действия импульса задающего генератора 1, который устанавливает в исходное состояние триггер 6 управления и Д-триггер 8, Последующие импульсы задающего генератора 1 проходят через элемент 2 совпадения в накопительный счетчик 4.С поступлением следующего сигнала на вход триггера 6 управления описанный процесс повторяется.Введение Д-триггера 8 полностью уотраняет систематическую ошибку преобразования, возникающую из-за разделения импульсов задающего генератора 1, которая имеет большое значение при статическом осреднении результатов преобразования из-за .накопления этой ошибки, Временный интервал Тх определяется по выражениюТх (М+кди)т,+6,где- дополнительная ошибка, принимающая значение О или 1;5 - ошибка дискретности, изменяющаяся в пределах 0-1, в данном случае И=О; Й и й 2 - число импульсов, поступающих в счетчики 4 и 5 соответственно,Формула из об рет е нияПреобразователь временных интервалов в цифровой код, содержащий задающий генератор, выход которого соединен с первыми входами двух элементов совпадения, выход первого из которых подключен к .счетному входу накопительного счетчика, установочный вход которого сое динен с первым выходом вспомогательного счетчика, а выход - с первым входом запоминающего блока, второй вход которого подключен к второму выходу вспомогательного счетчика, выход второго элемента совпадения соединен с входом вспомогательного счетчика, третий выход5 976426 бкоторого подключен к Р - входу тригге- венно первого и второго элементов совра управления, о т л и ч а ю щ и й с я падения.тем, что, с целью повышения точности, Источники информапии,в него введен Д-триггер, Д-вход кото- принятые во внимание при экспертизерого подключен к выходу триггера управ ю 1, Гитис Э.И. Преобразователи инпения, С-вход - к выходу задающего формации для ЭЦВУ М., фЭнергия 1975генератора, а вход установки нуля - и с. 235-238.выходу вспомогательного счетчика, ин. Авторское свидетельство СССРверсный и прямой выходы Д-триггера508923, кл. Н 03 К 13/20,соединены с вторыми входами соответсч Е 30.03.76.щЗаказ 9002/75 Тираж 427 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 11303, Москва, Ж, Раушская наб., д. 4/5 филиал ППП фПатент, г. Ужгород, ул. Проектная, 4
