Устройство для измерения параметров магнитного поля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

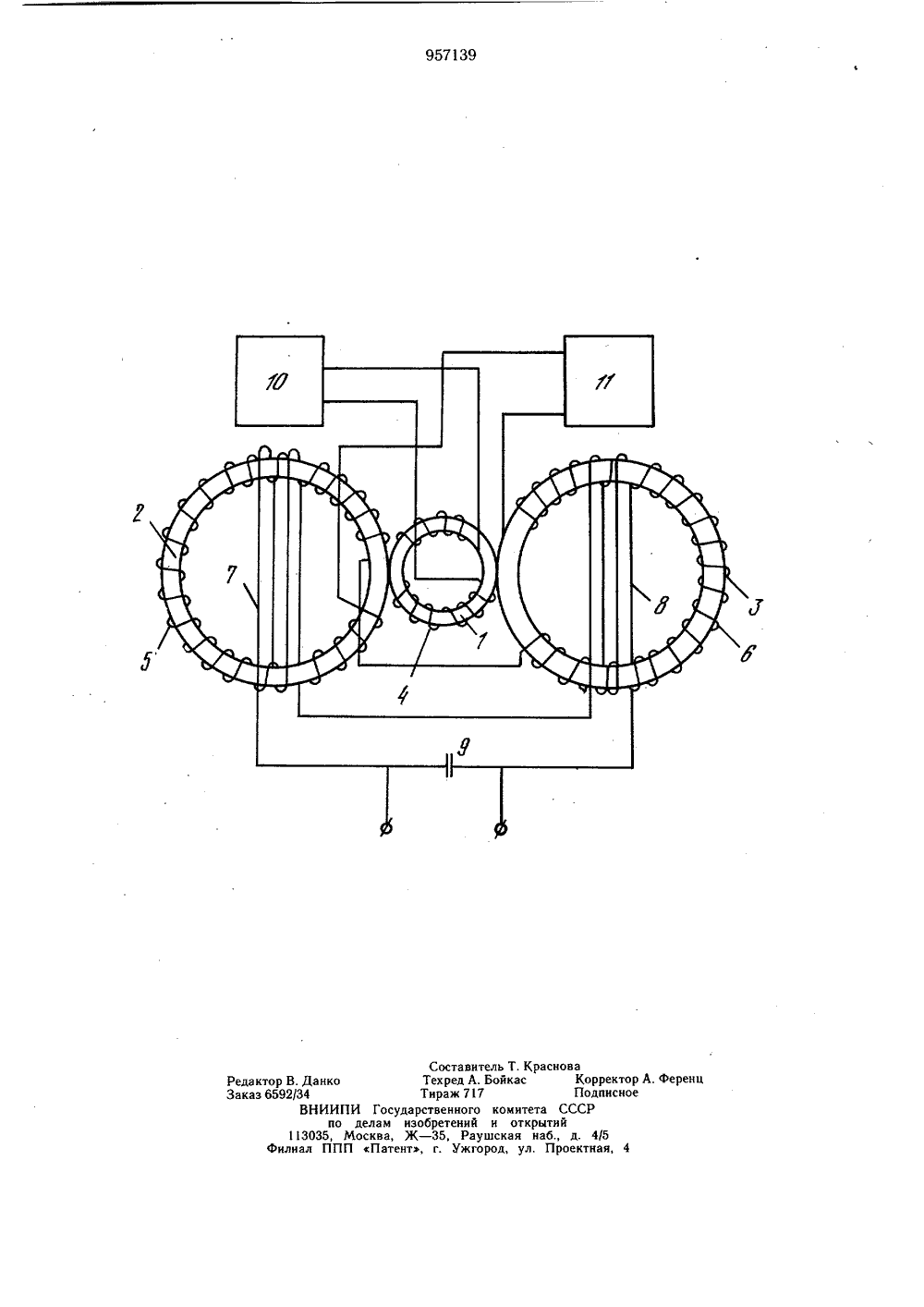

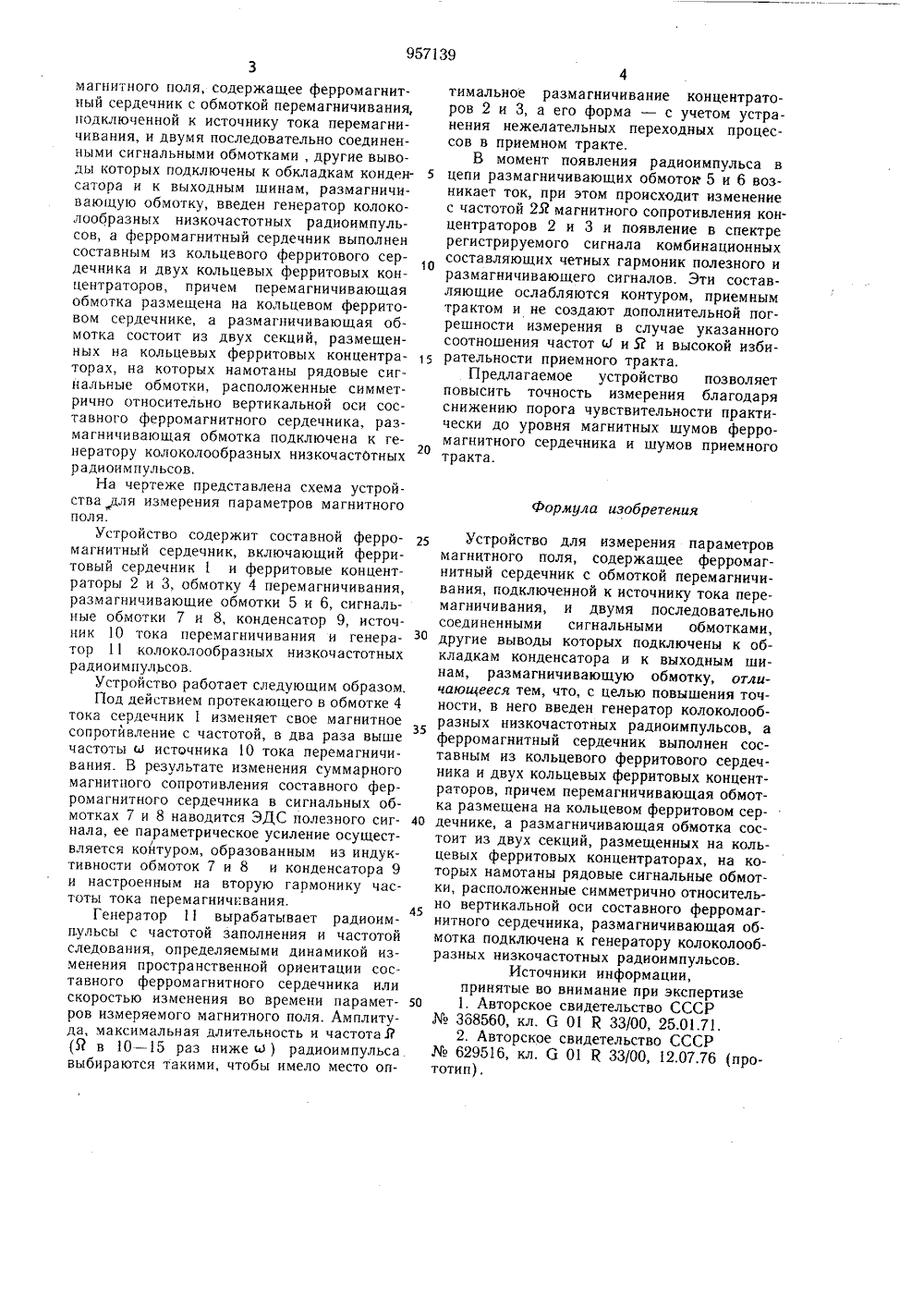

ОП ИСАНИЕИЗЬБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРесвублик и 957139(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ МАГНИТНОГО ПОЛЯцель достигается тем, чт я измерения пар а метро Изобретение относится к области магнитных измерений и может быть использовано для измерений параметров слабых постоянйых магнитных полей.Известно устройство регистрации параметров постоянного магнитного поля, содержащее ферритовый кольцевой сердечник с перемагничивающей обмоткой и два ферритовых цилиндрических концентратора с сигнальными обмотками, включенными последовательно и образующими с конденсатором контур, настроенный на вторую гармонику частоты тока перемагничивания. Конденсаторы расположены соосно и соприкасаются в торцах с кольцевыми сердечни.ками 11,Недостатком устройства является невысокая чувствительность.Известнотакже устройство для измерения параметров магнитного поля, содержа.щее ферромагнитный сердечник с обмоткой перемагничивания, подключенной к источнику тока перемагничивания, и двумя последовательно соединенными сигнальными обмотками, другие выводы которых подключены к обкладкам конденсатора и к выходным шинам, и размагничивающую обмотку 12.Недостаток известного устройства заключается в невысокой точности измерения вследствие наличия ложного сигнала из-за неполного размагничивания цилиндрических или прямоугольных ферромагнитных сердечников. Обусловлено это двумя причинами.Цилиндрические или прямоугольные сердечники обладают неоднородной магнитной о структурой по длине, поэтому они размагничиваются не полностью даже при больших начальных амплитудах экспоненциально затухающего переменного магнитного поля.Кроме того, размагничивание ферромагнитных сердечников высокочастотным, затухающим в течение непродолжительного времени переменным магнитным полем не является оптимальным, так как при этом не удается избавиться от .остаточной намагниченности и, соответственно, от ложного сигнала в 20 приемном тракте.Целью изобретения является повышение Поставленная ов устроиство дл в3магнитного поля, содержащее ферромагнитный сердечник с обмоткой перемагничивания,подключенной к источнику тока перемагничивания, и двумя последовательно соединенными сигнальными обмотками, другие выводы которых подключены к обкладкам конденсатора и к выходным шинам, размагничивающую обмотку, введен генератор колоколообразных низкочастотных радиоимпульсов, а ферромагнитный сердечник выполненсоставным из кольцевого ферритового сердечника и двух кольцевых ферритовых концентраторов, причем перемагничивающаяобмотка размещена на кольцевом ферритовом сердечнике, а размагничивающая обмотка состоит из двух секций, размещенных на кольцевых ферритовых концентраторах, на которых намотаны рядовые сигнальные обмотки, расположенные симметрично относительно вертикальной оси составного ферромагнитного сердечника, размагничивающая обмотка подключена к генератору колоколообразных низкочастОтных20радиоимпульсов,На чертеже представлена схема устройства для измерения параметров магнитногополя.Устройство содержит составной ферромагнитный сердечник, включающий ферритовый сердечник 1 и ферритовые концентраторы 2 и 3, обмотку 4 перемагничивания,размагничивающие обмотки 5 и 6, сигнальные обмоткии 8, конденсатор 9, источник 10 тока перемагничивания и генератор 11 колоколообразных низкочастотныхрадиоимпульсов.Устройство работает следующим образом,Под действием протекающего в обмотке 4тока сердечник 1 изменяет свое магнитноесопротйвление с частотой, в два раза вышечастоты ц источника 10 тока перемагничивания. В результате изменения суммарногомагнитного сопротивления составного ферромагнитного сердечника в сигнальных обмотках 7 и 8 наводится ЭДС полезного сигнала, ее параметрическое усиление осуществляется койтуром, образованным из индуктивности обмоток 7 и 8 и конденсатора 9и настроенным на вторую гармонику частоты тока перемагничивания.Генератор 11 вырабатывает радиоимпульсы с частотой заполнения и частотойследования, определяемыми динамикой изменения пространственной ориентации составного ферромагнитного сердечника илискоростью изменения во времени параметров измеряемого магнитного поля. Амплитуда, максимальная длительность и частота Я(Я в 10 - 15 раз ниже ы ) радиоимпульса.выбираются такими, чтобы имело место оптимальное размагничивание концентраторов 2 и 3, а его форма - с учетом устранения нежелательных переходных процессов в приемном тракте.В момент появления радиоимпульса в цепи размагничивающих обмоток 5 и 6 возникает ток, при этом происходит изменение с частотой 2 Я магнитного сопротивления концентраторов 2 и 3 и появление в спектре регистрируемого сигнала комбинационных составляющих четных гармоник полезного и размагничивающего сигналов. Эти составляющие ослабляются контуром, приемным трактом и не создают дополнительной погрешности измерения в случае указанного соотношения частот Ы и Я и высокой избирательности приемного тракта.Предлагаемое устройство позволяет повысить точность измерения благодаря снижению порога чувствительности практически до уровня магнитных шумов ферромагнитного сердечника и шумов приемного тракта.Формула изобретенияУстройство для измерения параметров магнитного поля, содержащее ферромагнитный сердечник с обмоткой перемагничивания, подключенной к источнику тока перемагничивания, и двумя последовательно соединенными сигнальными обмотками, другие выводы которых подключены к обкладкам конденсатора и к выходным шинам, размагничивающую обмотку, отличающееся тем, что, с целью повышения точности, в него введен генератор колоколообразных низкочастотных радиоимпульсов, а ферромагнитный сердечник выполнен составным из кольцевого ферритового сердечника и двух кольцевых ферритовых концентраторов, причем перемагничивающая обмотка размещена на кольцевом ферритовом сердечнике, а размагничивающая обмотка состоит из двух секций, размещенных на кольцевых ферритовых концентраторах, на которых намотаны рядовые сигнальные обмотки, расположенные симметрично относительно вертикальной оси составного ферромагнитного сердечника, размагничивающая обмотка подключена к генератору колоколообразных низкочастотных радиоимпульсов.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССРЗо 8560, кл. С 01 К ЗЗ/00, 25.01.7.2. Авторское свидетельство СССР629516, кл, 6 01 К 33/00, 12.07.76 (прототип) .Состави Техред А Тираж 71 Редактор В, Данко Заказ 6592/34 ВНИИПИ Г по дел 113035, Моск филиал ППП Посударственногом изобретений а, Ж - 35, Рауш атент, г. Ужгор ль Т. Красноваойкас Корректор А. ференцПодписноекомитета СССРи открытийская наб., д. 4/5од, ул. Проектная, 4
СмотретьЗаявка
3250856, 25.02.1981
ВОРОНЕЖСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ДОНЕЦ АНАТОЛИЙ МАКСИМОВИЧ, ЖОГОЛЕВ АЛЕКСАНДР ВЛАДИМИРОВИЧ, ОЧНЕВА ЛЮДМИЛА СЕРАФИМОВНА
МПК / Метки
МПК: G01R 33/00
Метки: магнитного, параметров, поля
Опубликовано: 07.09.1982
