Способ переработки магнитной фракции файнштейна

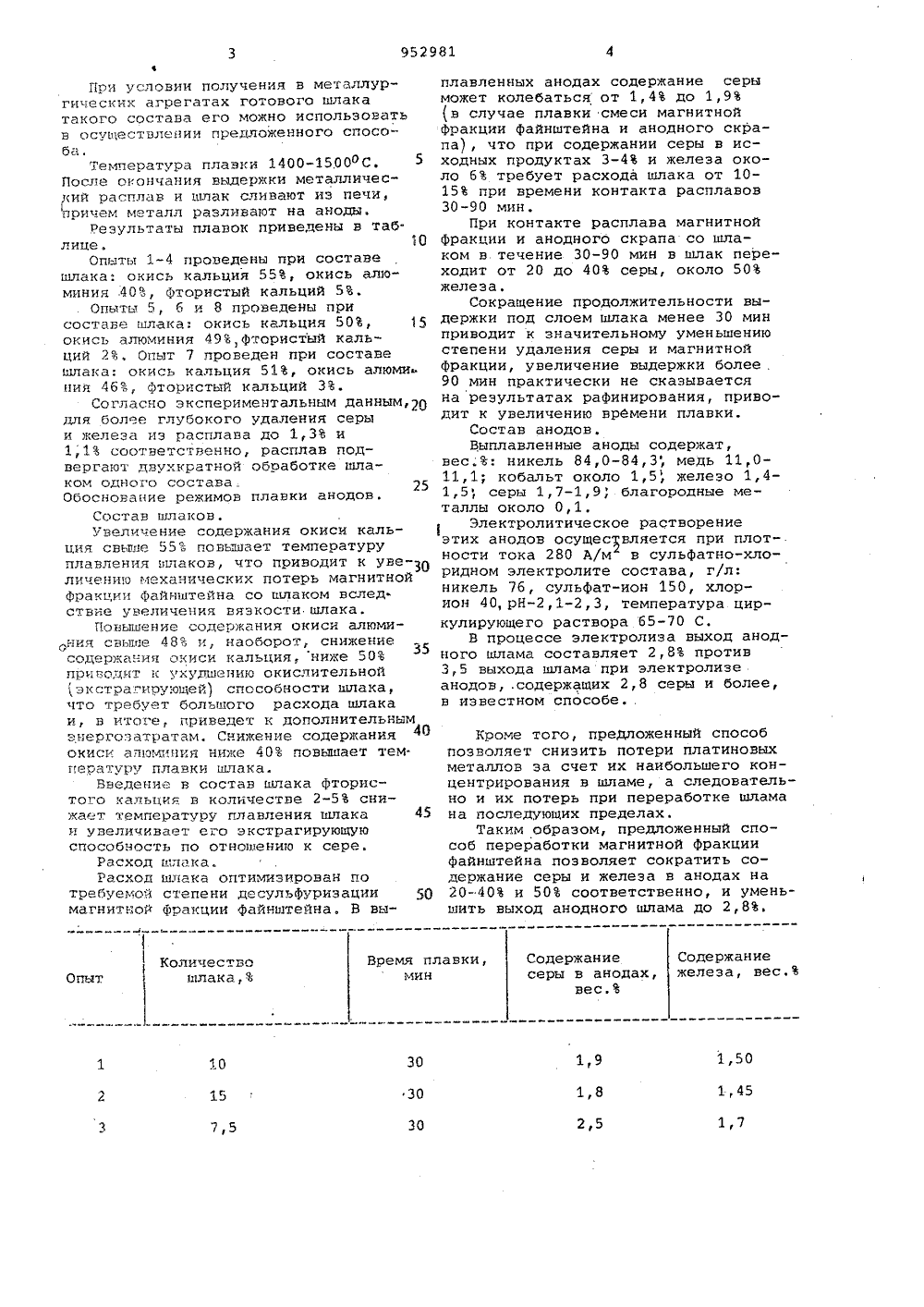

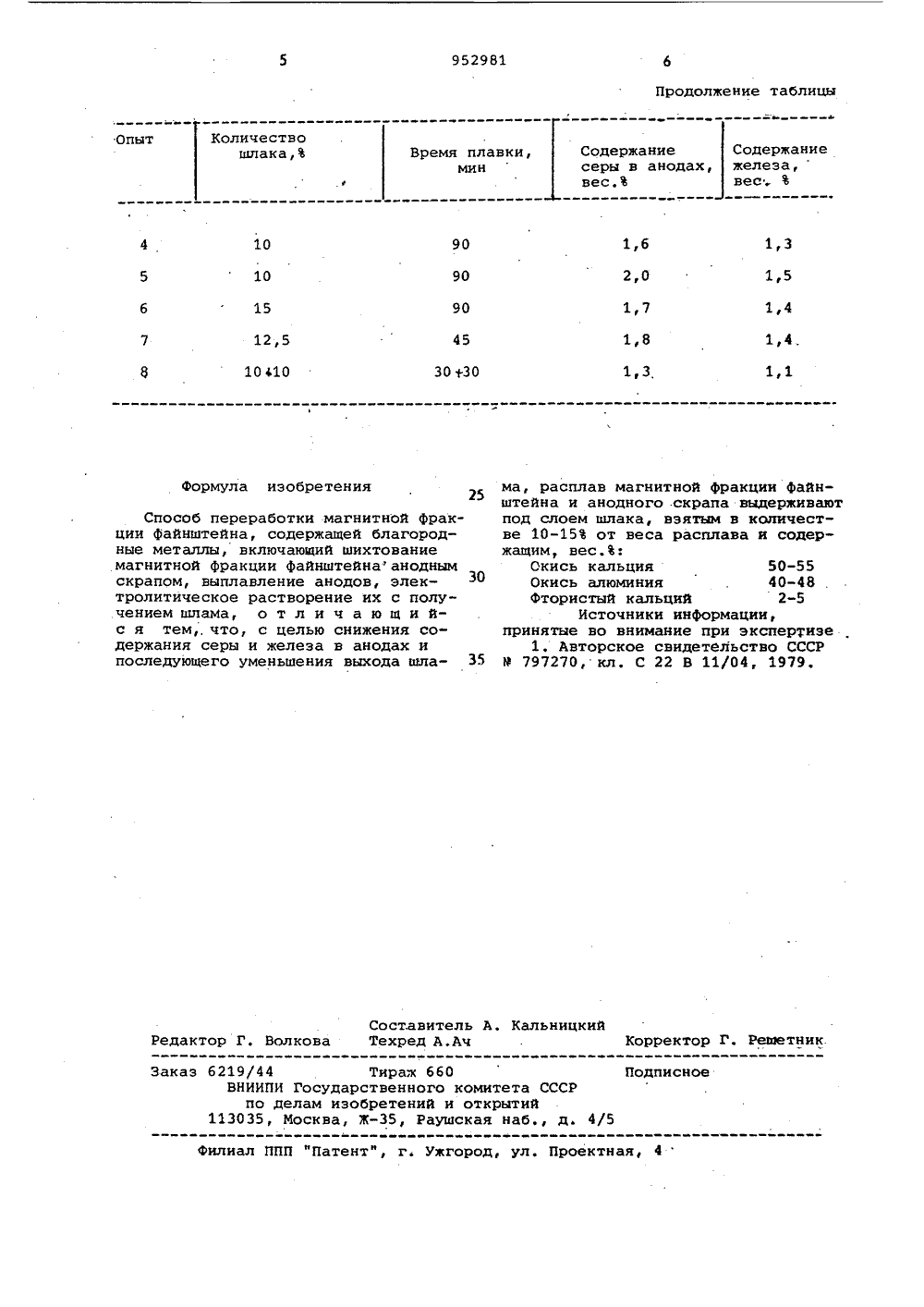

ОПИСАНИЕ ИЗОБР ТЕНИЯ Союз СоветскикСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет -С 22 В 23/02 Государственный комитет СССР по дедам изобретений и открытий(72) Авторы изобретени сударственный проектный и научно-исследоваельсщв 1.:-",;институт "Гипроникель" Заявител 5 ОСОБ ЕРАБОТКИ МАГН ФАЙНШТЕЙНАФРАКЦИИ 0-90 мин,под слоем ичестве 10-15 от держащим вес50-55 48-40 0 2 ах,Изобретение относится к области цветной металлургии, а именно к способам переработки медно-никелевого файнштейна пирометаллургическими методами с получением никелевого концентрата, коллектирующего благородные металлы, и может быть использовано на заводах, перерабатывающих указанные виды сырья.Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является способ переработки магнитной фракции фойнштейна, содержащей благородные металлы, включающий шихтование магнитной фракции файнштейна анодным скрапом, выплавление анодов, электролитическое растворение их с получением шлама 1Недостатком известного способа является высокое содержание серы (3 - 4) и железа (около 6) в анод а также большой выход анодного шлама 3,5.Целью изобретения является снижение содержания серы и железа в анодах и последующее уменьшение выхода шлама.Поставленная цель достигается тем, что расплав магнитной фракции файнштейна и анодного скрапа выдерживают в течение 3шлака, взятым в колвеса расплава и соОкись кальцияОкись алюминияФтористый кальций 2-5Для более глубокого удалениясеры и железа иэ расплава, расплавподвергают двухкратной обработкешлаком того же состава и в том жережиме,Способ реализуется следующимобразом.Магнитную Фракцию Файнштейна шихтуют анодным скрапом в соотношении1:1, Плавку шихты проводят в дуговойэлектропечи. Расплав, содержащий,вес.: никель 79,2, медь 10,2, кобальт 1,3, железо 5,9, серу 3,0,благородные металлы 0,1, выдерживаютв течение 30-90 мин под слоем шлака,который готовят иэ смеси тщательноперемешанных шлакообразующих, взятыхв соотношении: окись кальция 50-55,окись алюминия 48-40, фтористыйкальций 2-5. После расплавлениясоотношение компонентов шлака сохраняется. Расход шлака составляет10-15 от веса металлического расплава.3 952981с Содержаниежелеза, вес. Содержаниесеры в анодах,вес,Время плавки, мин Количество шлака 1,50 1,9 3030 1,8 1-, 45 2,5 1,7 При условии получения в металлургических агрегатах готового шлакатакого состава его можно испольэоватьв осуществлении предложенного способа,Температура плавки 1400-15 ОЮОС.После окончания выдерх(ки металличес(ий расплав и шлак сливают из печи,причем металл разливают на аноды.Результаты плавок приведены в таблице. ООпыты 1-4 проведены при составешлака: окись кальция 55, окись алюминия 40, Фтористый кальций 5.Опыты 5, 6 и 8 проведены присоставе шлака: окись кальция 50, 15окись алюминия 49,фтористый кальций , Опыт 7 проведен при составешлака: окись кальция 51, окись алюмиция 46, Фтористый кальций 3.Согласно экспериментальным данным,20для бол е глубокого удаления серыи железа из расплава до 1,3 и1;1 соответственно, расплав подвергают двухкратной обработке шлаком одного состава. 25Обоснование режимов плавки анодов.Состав шлаков,увеличение содержания окиси кальция свыше 55 повышает температуруплавления шлаков, что приводит к уве личению механических потерь магнитнойФракции Файнштейна со шлаком вследствие увеличения вязкости шлака.Повышение содержания окиси алюминия свыше 48 и,. наоборот, снижениесодержания окиси кальция, ниже 50приводит к ухудшению окислительной(экстрагирующей) способности шлака,что требует большого расхода шлакаи, в итоге приведет к дополнительнымэнергоэатратам, Снижение содержанияокиси алюминия ниже 40 повышает тем.пературу плавки шлака.Введение в состав шлака фтористого кальция в количестве 2-5 снижает температуру плавления шлака 45и увеличивает его экстрагирующуюспособность по отношению к сере.Расход шпака.Расход шлака оптимизирован потребуемой степени десульфуризации 50магнитной Фракции файнштейна. В выплавленных анодах содержание серыможет колебаться от 1,4 до 1,9(в случае плавки смеси магнитнойфракции Файнштейна и анодного скрапа), что при содержании серы в исходных продуктах 3-4 и железа около 6 требует расхода шлака от 1015 при времени контакта расплавов30-90 мин,При контакте расплава магнитнойФракции и анодного скрапа со шлаком в течение 30-90 мин в шлак переходит от 20 до 40 серы, около 50железа.Сокращение продолжительности выдержки под слоем шлака менее 30 минприводит к значительному уменьшениюстепени удаления серы и магнитнойФракции, увеличение выдержки более90 мин практически не сказываетсяна результатах рафинирования, приводит к увеличению времени плавки.Состав анодов.Выплавленные аноды содержат,вес.: никель 84,0-84,3; медь 11,011,1; кобальт около 1,5, железо 1,41,5, серы 1,7-1,9, благородные металлы около 0,1.Электролитическое растворениеэтих анодов осущест 2 вляется при плот-.ности тока 280 А/м в сульфатно-хлоридном электролите состава, г/л:никель 76, сульфат-ион 150, хлорион 40, рН,1-2,3, температура циркулирующего раствора 65-70 С.В процессе электролиза выход анодного шлама составляет 2,8 против3,5 выхода шлама при электролизеанодов, .содержащих 2,8 серы и более,в известном способе Кроме того, предложенный способ позволяет снизить потери платиновых металлов за счет их наибольшего концентрирования в шламе, а следовательно и их потерь при переработке шлама на последующих пределах.Таким образом, предложенный способ переработки магнитной Фракции Файнштейна позволяет сократить содержание серы и железа в анодах на 20-40 и 50 соответственно, и уменьшить выход анодного шлама до 2,8.952981 Продолжение таблицы Количество шлака,Ъ Опыт Время плавки,минСодержаниежелеза,вес. Ъ Содержаниесеры в анодах,вес,Ъ 10 1,3 1,6 90 10 2,0 1,5 90 1,7 1,4 15 90 1,4. 12,5 1,8 1,3 10 410 30 +30 Формула изобретения Составитель А. Кальницкий Редактор Г. Волкова Техред А,Ач Корректор Г. Решетник.Заказ 6219/44 Тираж 660ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г. ужгород, ул. Проектная, 4 Способ переработки магнитной фракции файнштейна, содержащей благородные металлы, включающий шихтование магнитной фракции файнштейнаанодным скрапом, выплавление анодов, электролитическое растворение их с получением шлама, о т л и ч а ю щ и йс я темчто, с целью снижения содержания серы и железа в анодах и последующего уменьшения выхода шла ма, расплав магнитной фракции файн- штейна и анодного скрапа выдерживают под слоем шлака, взятым в количестве 10-15 от веса расплава и содержащим, вес.Ъ:Окись кальция 50-55 Окись алюминия . 40-48 .Фтористый кальций 2-5Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство СССР В 797270, кл. С 22 В 11/04, 1979.
