Устройство для определения содержания магнитного железа в хвостах магнитной сепарации

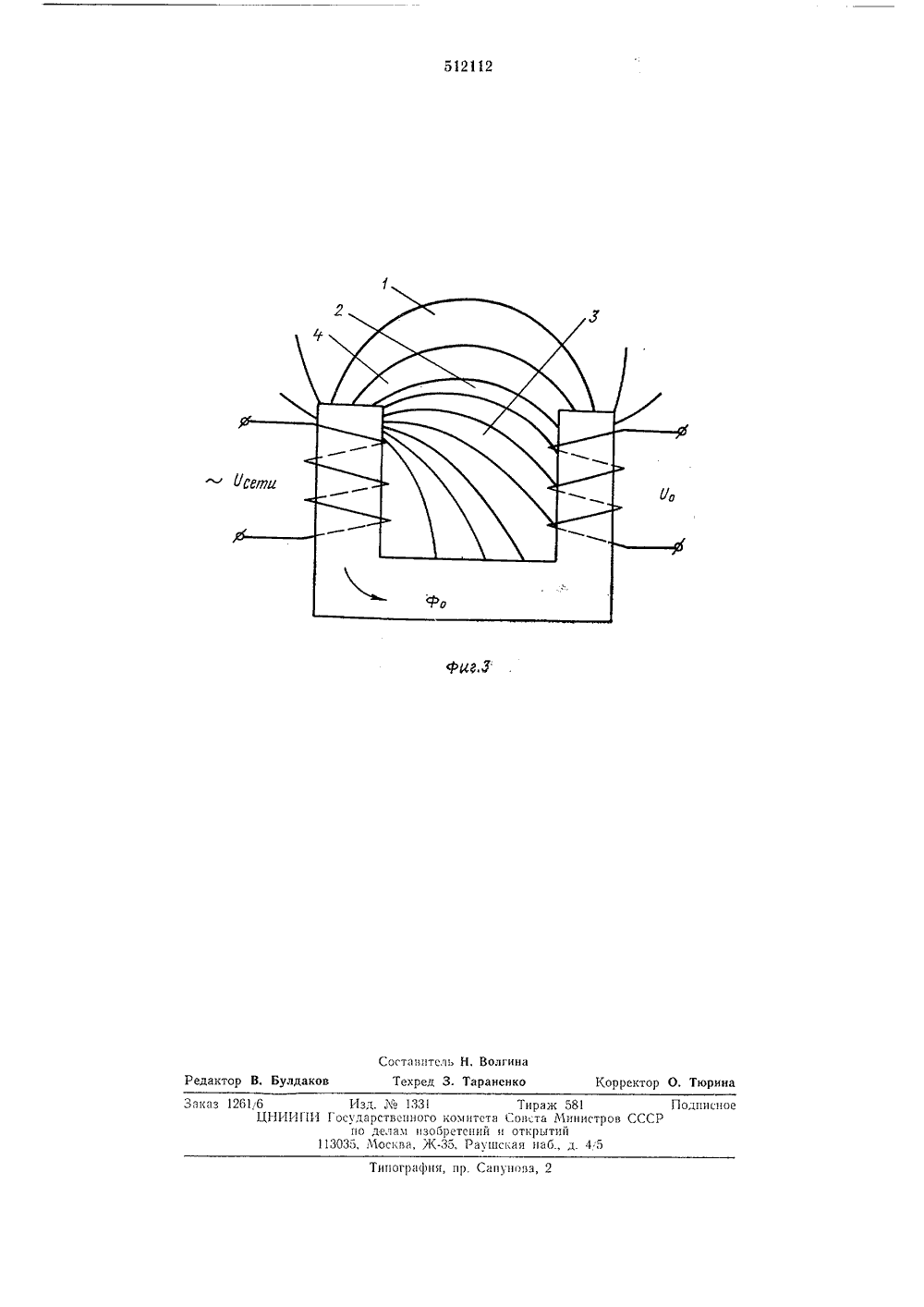

нн 92 И 2 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 18.04.72 (21) 1775152126-25 51) М. 1 л.з В 6 ЗС 11/00 рисо ением заявкиГосударственныи камит Совета Министров СС 3) Приорит 30.04.76. Бюллетень1 Опубликованта опубликования описания 30,06.7 бГ. ф. Самойловучно-исследовательский и проектный институт обогащенияанической обработки полезных ископаемых Уралмеханобр(54) УСТРОЙСТВО ДЛЯ ОПР ГНИТНОГО ЖЕЛЕЗА В ХВОС особенно тогда, когда в нижнем слое анализируемой пробы окажутся более богатые по содержанию железа магнитные частицы.Здесь фактор неоднородности магнитного по ля сильно сказывается на точности замеров,а именно: при помещении единичной пробы в точку 1 (фиг. 3) пр:грост магнитного потока будет ЛФ 10 а при помещении в точку 4 будетФ 14 Ф 1110 Таким образом, для измерения содержаниямагнитного железа в существующих устройствах требуется строгая однородность измеряемой пробы п,постоянство ее объема.В производственных условиях это дости гается соответствующеп подготовкой (разделкой) проб, что приводит к потерям времени и ухудшению оперативного управления процессом обогащени.Целью изобретения является усовершенст вование датчика, а именно: уменьшение погрешности анализов от неоднородности материала пробы (уменьшенпе завышения анализов, когда сравнительно крупные и богатые по содержанию железа магнитные частицы 25 окажтся в нижних оолее уплотненных слояхмагнитного потока датчика) и уменьшение вредного влияния плотности материала пробы на точность анализов.Эта цель до:тигается путем взаимодействия 30 двух магнитных г;отоков, проходящих через Устроиство для определения содержания магнитного железа в хвостах магнитной сепарации может быть использовано для определения содержания магнитного железа в породе.Известны устройства для определения магнитного железа, состоящие из воспринимающих и компенсиругощих элементов датчика с первичными и вторичными обмотками, собранных на Ш-образном пакете железа, причем для уменьшения дрейфа нуля воспринимающие и компенсирующгге элементы этих приборов имеют одинаковые параметры,Магнитные потоки первичных обмоток упомянутых датчиков можно разбить на два потока; рабочий магнитный поток Фь проходящий через изморггтельнуго катушку и измеряемую пробу и поток рассеяния Фз, который не проходит через измерительную прооу, но может проходить через вторичную катушку, наводя в пей балластную ЭДС, уменьшающую относительный прирост полезного сигнала (фиг, 3).Недостатком этих устройств является зависимость показаний от плотности анализируемой пробы, а также их повышенная чувствительно ть к содержанию магнитной фракции в нижних слоях пробы, где отно:ительная плотность магнитных потоков велика. Это приводит к завышении показаний устройства ДЕЛЕНИЯ СОДЕРЖАНИЯХ МАГНИТНОЙ СЕПАРАЦИИ10 15 20 25 30 35 40 45 50 55 60 65 анализируемую пробу, наводимых первичной обмоткой датчика, включенной в сеть и расположенной на внешнем стержне Ш-образного разомкнутого магнитопровода. Один поток (измерительный) проходит через вторичную обмотку, расположенную на другом внешнем стержне этого жс магнитопровода, и через верхние слои измеряемой пробы, другой (корректирующий) - через нижние слои пробы и через средний стержень этого же магнитолровода.Для увеличения измерительного объема поля, а также для увеличения помехоустойчивости устройства, средние стержни магнитопроводов воспринимающего и компенсирующего элементов датчика сдвинуты к вторичным обмоткам, которые подключены к фильтрующей емкости, нясгроенной в резонанс с этими обмотками.Предлагаемое устройство для определения содержания магнитного железа состоит из воспринимпощего и компенсирующего элементов датчика, собранных на Ш-образных пакетах железа. По конструктивному исполнению они идентичны. Кроме того, схема имеет узлы компенсации, сдвига фазы и фильтрации полезного сигнала.1-а фиг. 1 изображена электрическая схема устройства; на фиг. 2 и 3 - соответственно приближенная картина магнитного поля компенсирующего и воспринимающего элементов датчика.Устройство содержит первичные обмотки ., воспринимающего и компенсирующегоэлементов датчика; вторичные обмотки ., воспринимающего и компенсирующего элементов датчика; фильтрующую емкость С, магнитопровод 1 воспринимающего элемента датчика, магнитопровод 2 компенсирующего элемента датчика, узел 3 сдвига фазы, рабочую дифференциально-трансформаторную катушку 4, измерительную кювету 5.Навеска испытуемой пробы хвостов обогащения ставится в определенное место на внешней плоской поверхности датчика (между крайними стержнями Ш-образного магнитопровода). Магнитный поток Фь проходя через измеряемую пробу, увеличивается. ЭДС, наводимая от прироста потока Ф в обмотке ., подается на вторичный регистрирующий прибор, например типа ЭПИД, который и фиксирует процентное содержание магнетита,При увеличении плотности испытуемой навески коробы верхние ее слои входят в более уплотненные магнитные потоки датчика, однако вследствие статической обратной связи по магнитному,погоку Ф, последний не возрастает или возрастает незначительно по сравнению с известным решением.Когда проба неоднородна, в ее нижних слоях окажутся сравнительно крупные и богатые по содержанию железа магнитные частицы, которые при измерении попадут в более уплотненные слои магнитного потока датчика, завышение результата анализа не произойдет. Это сзязано с тем, что при попадании такой отдельной частицы в измерительное магнитное поле датчика оно деформируется таким образом, что через верхнюю область частицы пройдет измерительный поток Ф а через нижнюю Ф, - корректирующий, который в силу равенства Фо=Ф,+Ф,=А,=Сопя не даст возрасти измерительному потоку Ф когда эта частичка находится в нижних сгущенных слоях магнитного потока датчика, и наоборот, нс даст уменыниться измерительному потоку Ф когда эта же частица будет находиться в более разреженных верхних слоях магнитного потока датчика,Таким образом, отличительным признаком изобретения является размещение первичных и вторичных обмоток трансформаторного датчика на крайних стержнях разомкнутого Ш- образного магнитопровода, вследствие которого происходит получение эффекта выравнивания чувствительносги прибора на высоте анализируемой пробы, установленной на внешней плоской поверхносги датчика. Такое расположение пробы упрощает условия его использования на обогатительных фабриках.Вторым отличительным признаком является наличие среднего стержня сердечника между этими обмотками, сдвинутого ближе к крайнему стержню с вторичной обмоткой, в сочетании со схемой соединения катушек, разделенных средним стержнем магнитопровода с подключением первичных катушек к сетевому напряжению, а вторичных - к фильтрующеи емкости, настроенной в резонанс с этими обмотками. Формула изобретения Устройство для определения содержания магнитного железа в хвостах магнитной сепарации, состоящее из во принимающего и компенсирующего элементов трансформаторного датчика, собранных на двух Ш-образных разомкнутых магнитопроводах, два крайних стержня которых имеют последовательно соединенные между собой первичные обмотки, и двух встречно включенных вторичных обмоток, отличающееся тем, что, с целью увеличения точности измерения неразделенной пробы, установленной на плоской внешней поверхности датчика, его встречно включенные обмоткиразмещенына двух остальных крайних стержнях Ш-образных разомкнутых магнитопроводов, а средние стержни магнитопроводов выполнены сдвинутыми к вторичным обмоткам так, что отношение расстояния от среднего стержня до крайнего стержня первичной обмотки к состоянию между средним и крайним стержнями вторичной обмотки больше единицы, 512112Корректор О. Тюрина Редактор В. Булдаков Типография, пр. Сапунона, 2 Заказ 126116 Изд.133 Тираж 581 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, ГК, Раушская паб., д. 4,5
