Плотномер для крупнообломочных грунтов

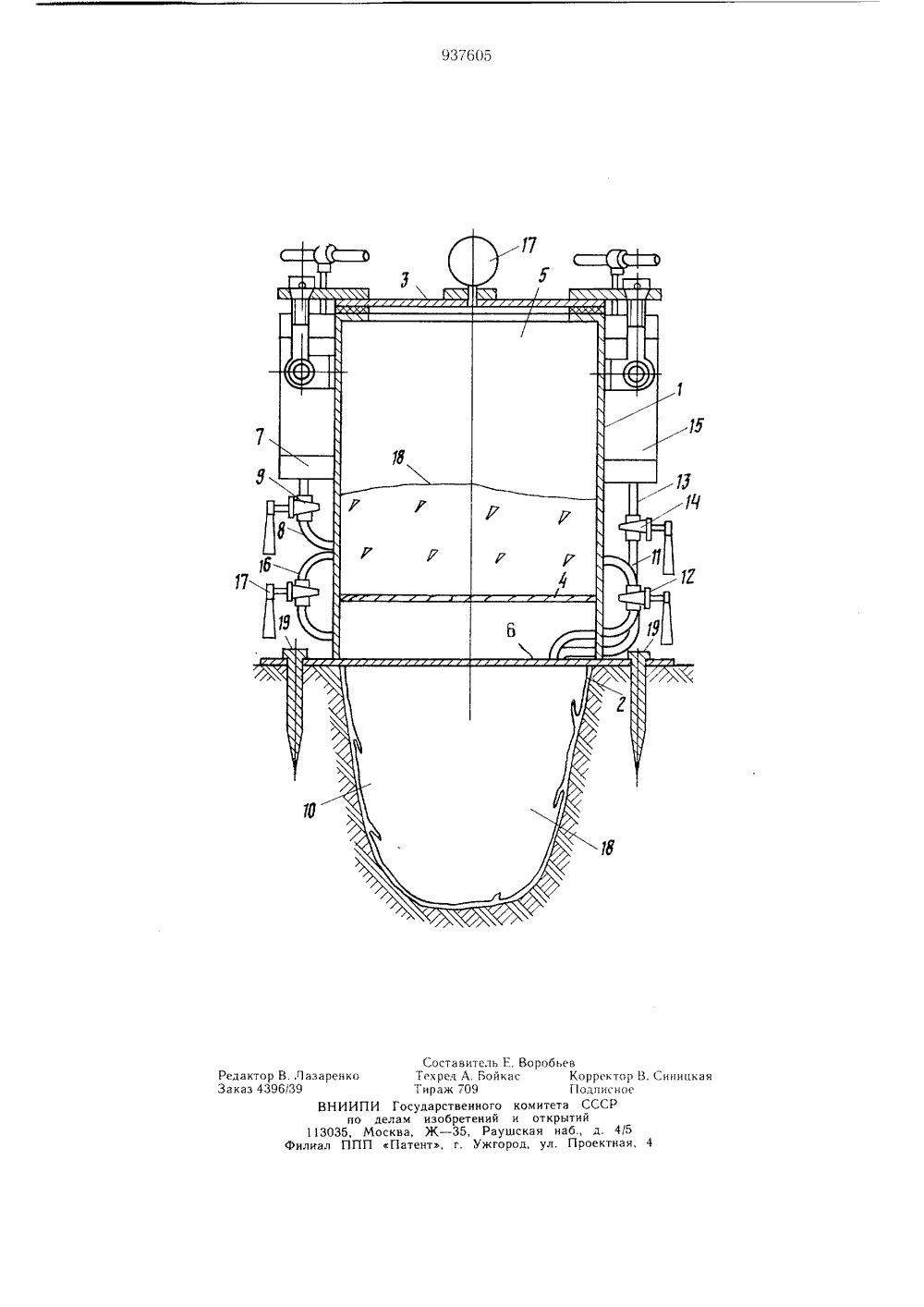

ОП ИСАНИЕ Союз СоветскихСоциалистическихРеспублик(51) М рисоединением заявки Мо3) Приоритет -2 Р 1/02 Государственный комитет публиковано 6,82. Бюллетень Мо 23по делам изобретений и отхрмтийДата опубликования описания 28.06.82 2) Автор М. Л. Мищенко обретения исследователь Государственный дорожный научно- ский институт(54) ПЛОТНОМЕР ДЛЯ КРУПНООБЛОМОЧНЫХ ГРУНТО щем корпу баллоном, и корпус снаб его на двами, размещ сосуды и б между собои можностью длагаемый На чертеже изображенплотномер. Изобретение относится к исследованию физико-механических свойств грунтов, в частности крупнообломочных.Известен плотномер для крупнообломочных грунтов, содержащий корпус, соединенный с эластичным баллоном, расположенный в корпусе подвижно поршень со штоком, соединенный с измерительными приспособлениями 1 .Недостатком этого плотномера является то, что он громоздок, не дает возможности измерять вес вынутого грунта и для его работы требуется много воды,Наиболее близким по технической сущности к предлагаемому является плотномер для крупнообломочных грунтов, содержащий корпус, соединенный с эластичным баллоном, и измерительные приспособления 2.Недостатком известного плотномера является то, что он не позволяет испытывать крупноблочный грунт большого размера и массы и требует для работы много воды.Цель изобретения - расширение функциональных возможностейЦель достигается тем, что в плоти е для круп нообломочных грунтов, сод с, соединенный с эластичным измерительные приспособления, жен перегородкой, разделяющей герметичных сосуда, и насосаенными на корпусе, при этом аллон соединены с насосами ипосредством магистралей с воз их перекрытия. Плотномер содержит корпус 1 с дном 2и с герметически закрывающейся крышкой 3, разделенный перегородкой 4 на сосуд 5 и 6, нагнетающий воздушный насос 7, соединенный воздушной магистралью 8, перекрывающейся краном 9 с сосудом 5, баллон 10 из воздухонепроницаемого эластичного материала, соединенный магистралью 11, перекрывающейся краном 12 с сосудом 5 и магистралью 2 о 13, перекрывающейся краном 14 с всасывающим воздушным насосом 15, а сосуд 6 соединен магистралью 16, перекрывающейся краном 17 с сосудом 5. Давление воздуха в сосуде 5 замеряют манометром 18.Принцип действия плотномера основан на использовании закона Бойля-Мариотта и заключается в следующем.При измерении баллон 10 помещают в лунку 19, образующуюся в грунте после отбора пробы, причем объем лунки должен быть меньше объема баллона 1 О в наполненном состоянии. Плотномер прикрепляют к поверхности грунта штырями. Из баллона 1 О всасываюгцим воздушным насосом 5 откачивают воздух и закрывают кран 4. В сосуд 5 нагнетающим насосом 7 накачивают воздух и закрывают кран 9 и манометром 18 измеряют давление Р, .Затем открывают кран 12 и воздух, находящийся в сосуде 5, под давлением Р поступает в баллон 10, прижимая его к поверхности лунки 19. Манометром 18 измеряют давление Р 2, установившееся в системе сосуд 5 - баллон 10.Если обьем сосуда 5 равен Ч, то объем лунки Чл определяют по следующему вы ажениюрл =р- -Р -РЗатем открывают крышку 3 и помещают отобранную из лунки 19 пробу в сосуд 5, герметически закрывают крышку 3 и нагнетающим насосом 7 в сосуд 5 накачивают воздух, закрывают кран 9 и манометром 18 измеряют установившееся давление Рз . Затем открывают кран 16 и измеряют давление Р, установившееся в системе сосуд 5 - сосуд 6.Если объем сосуда 6 1, то объем минеральных частиц определяют по следующему вы ажениюр, УРгр = 1 Р-РОпределив Ъл и Ъгр по известному выражению, определяют Бц, обьемную массу скелета крупнообломочного грунта. Использование принципа измерения объема лунки, основанного на применении закона Бойля-Мариотта, позволяет в 4 - 8 раз уменьшить вес плотномера, отказаться от вспомогательного оборудования, необходимого для транспортировки и хранения жидкости, существенно повысить эфф ктивность и производительность труда.Замена сложной и трудоемкой в полевых условиях операции взвешивания пробы на определение объема осуществляемого при изотермическом расширении воздуха в том же используемом для определения об ьема лунки плотномера, позволяет значительно ускорить определение плотности 15 и отказаться от вспомогательного оборудования.Фор чули изобретения20Плотномер для крупнообломочных грунтов, содержащий корпус, соединенный сэластичным баллоном, и измерительныеприспособления, отличающийся тем, что,с целью расширения функциональных воз 25 можн остей, корпус снабжен перегородкой,разделяющей его на два герметичных сосуда, и насосами, размещенными на корпусе,при этом сосуды и баллон соединены с насосами и между собой посредством магист 30ралей с возможностью их перекрытия.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРХо 608879, кл. Е 02 И 1(00, 1978.2. Авторское свидетельство СССРМ 779879, кл. Е 02 0 1/02, 1980 (прототип) .иципкая Редактор Заказ 43 коиСоставительТехрел А. ВойкТираж 709Государственногоелам изобретенийсква, Ж - 35, РауПатент, г. Ужго Воробьевс Корректор ВГ 1 одписноемитета СССРоткрытийскан наб., д. 4од ул Проектна
