Устройство формирования силуэтного сигнала для электронной рирпроекции

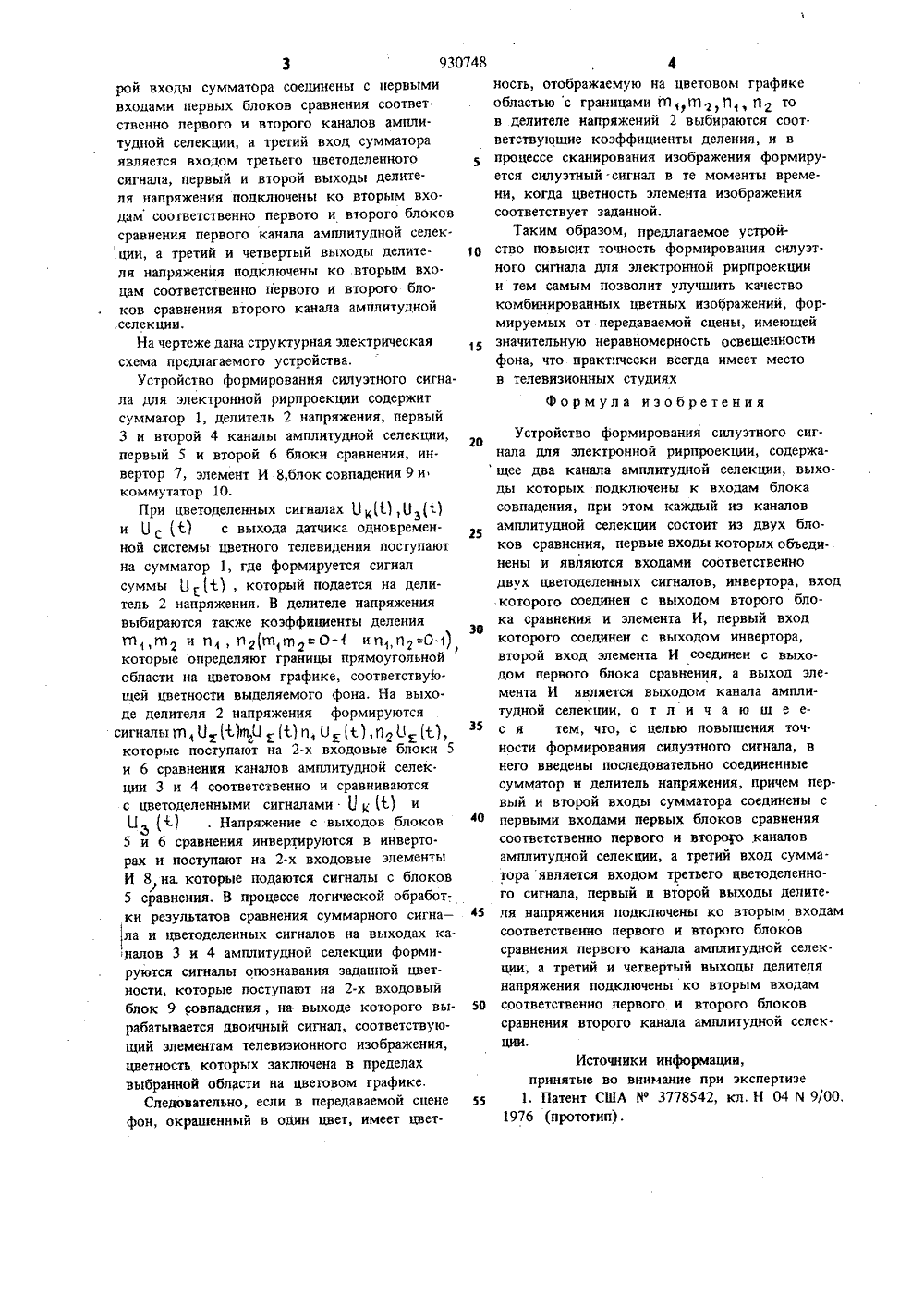

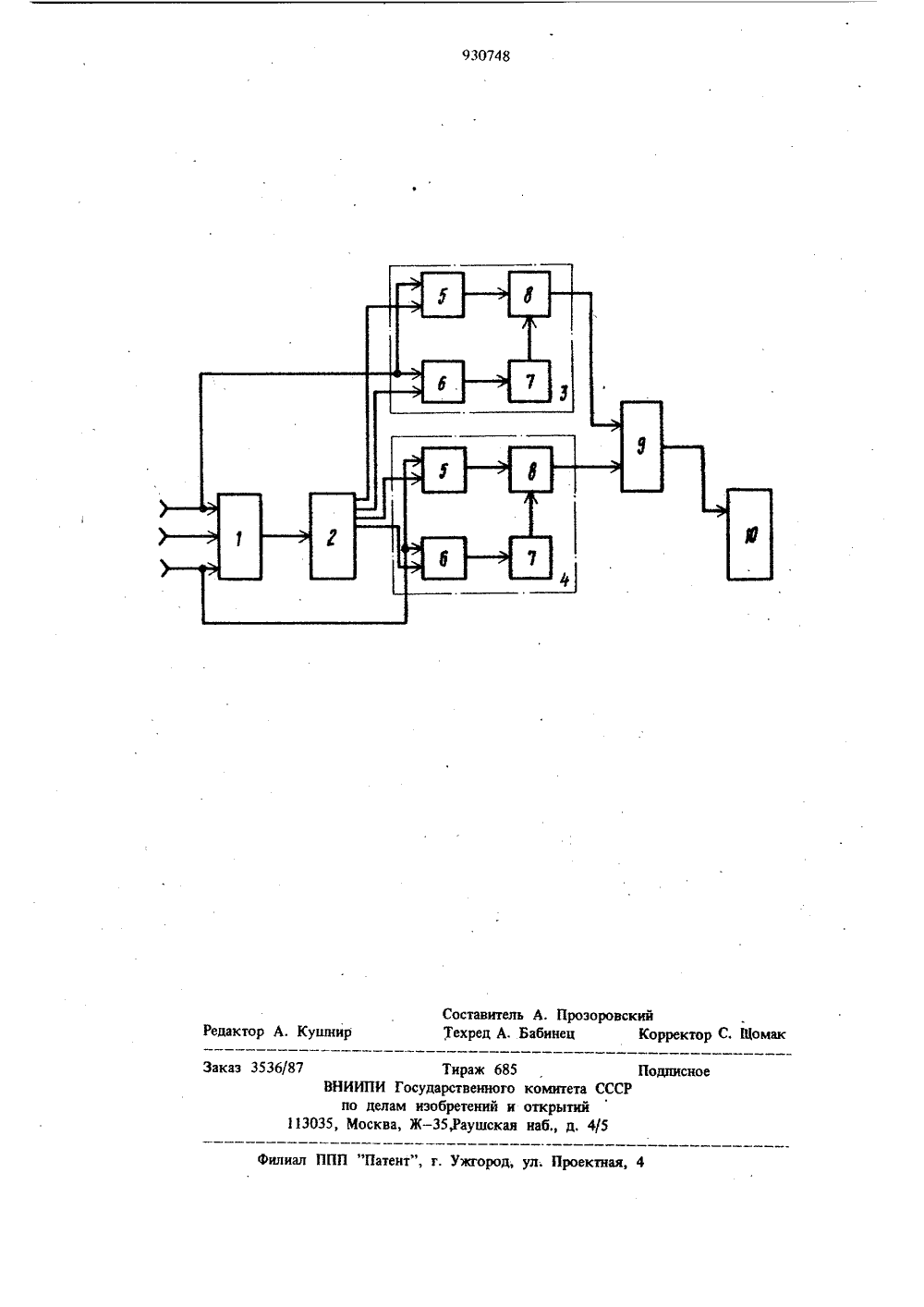

Сфез СфветсннаСоцнаянстнчесинкРес 1 тубини ОП ИСАЙ И Е )930748ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 16.11.79 (21) 2842733/18-09с присоединением заявки РЙ(51) М. Кл,Н 04 й 9/535 1 Ьеударстееввй квмитет СССР ре лелем иеебретекий и еткрыткяП Ленинградский ордена Ленина электротехнический цститут : им. В, И. Ульянова (Ленина)(54) УСТРОЙСТВО ФОРМИРОВАНИЯ СИЛУЭТНОГО СИГНАЛАИзобретение относится к телевизионной технике и может быть использовано для создания спецэффектов в вещательных системах цветного телевидения, а также в прикладных телевизионных системах.Известно устройство формирования силуэтного сигнала для электронной рирпроекции, содержащее два канала амплитудной селекции, выходы которых подключены к входам блока совпадения, при этом каждый иэ каналов состоит из двух блоков сравнения, первые входы которых объединены и являются входами соответственно двух цветоделенных сигналов, инвертора, вход которого соединен с выходом второго блока сравнения элемента И, первый вход которого соединен с выходом инвертора, второй вход элемента И соединен с выходом первого блока сравнения, а выход элемента И является выходом канала амплитудной селекции 1.Однако известное устройство имеет низкую точность формирования силуэтного сигнала. При неравномерном освещении рирэкра. на сигнал от выделяемого фона может оказаться ниже заданного порогового уровня,что приведет к изрезанному характеру двоич-ного иэображения, либо к полному его ис.чезновению,Цель изобретения - повышение точности5формирования силуэтного сигнала.Поставленная цель достигается тем, чтов устройство формирования силуэтного сигнала для электронной рирпроекции, содержа 1 Ощее два канала амплитудной селекции, выходы которых подключены к входам блокасовпадения, при этом каждый из каналовсостоит иэ двух блоков сравнения, первыевходы которыхобъединены и являютсявходами соответственно двух цветоделенных15сигналов, инвертора, вхоц которого соединенс выходом второго блока сравнения и элемента И, первый вход которого соединен свыходом инвертора, второй вход элементаИ соединен с выходом первого блока срав.пения, а выход элемента И является выходом канала амплитудной селекции, введеныпоследовательно соединенные сумматор иделитель напряжения, причем первый и вто930748 1 О рой входы сумматОра соединены с первымивходами первых блоков сравнения соответственно первого и второго каналов амплитудной селекции, а третий вход сумматораявляется входом третьего цветоделенного 5сигнала, первый и второй выходы делителя напряжения подключены ко вторым вхо.дам соответственно первого и второго блоковсравнения первого канала амплитудной селек.ции, а третий и четвертый выходы делителя напряжения подключены ко вторым вхо.цам соответственно первого и второго бло.ков сравнения второго канала амплитудной,селекции.На чертеже дана структурная электрическаясхема предлагаемого устройства,Устройство формирования силуэтного сигнала для электронной рирпроекции содержитсумматор 1, делитель 2 напряжения, первый3 и второй 4 каналы амплитудной селекции,первый 5 и второй 6 блоки сравнения, инвертор 7, элемент И 8,блок совпадения 9 икоммутатор 10.При цветоделенных сигналах 0,0и О С (О с выхода датчика одновремен.ной системы цветного телевидения поступаютна сумматор 1, где формируется сигналсуммы 0(1), который подается на делитель 2 напряжения, В делителе напряжениявыбираются также коэффициенты деления36тП 1,Ю и П 4П 2(Я 1 Щ 2=0-1 ИП 1,ПйО 1))которые определяют границы прямоугольнойобласти на цветовом графике, соответствующей цветности выделяемого фона. На выхо.де делителя 2 напряжения формируютсясигналы ПОЩЦЮ П, О )Пд О Ф)которые поступают на 2.х входовые блоки 5и 6 сравнения каналов амплитудной селек.ции 3 и 4 соответственно и сравниваютсяс цветоделенными сигналами 0 1, Я иО. Напряжение с выходов блоков5 й 6 сравнения инвертируются в инверто.рах и поступают на 2-х входовые элементыИ 8 на. которые подаются сигналы с блоков5 сравнения, В процессе логической обработки результатов сравнения суммарного сигна - 451ла и цветоделенных сигналов на выходах ка.палов 3 и 4 амплитудной селекции формируются сигналы опознавания заданной цветности, которые поступают на 2-х входовыйблок 9 совпадения, на выходе которого вырабатывается двоичный сигнал, соответствующий элементам телевизионного изображения,цветность которых заключена в пределахвыбранной области на цветовом графике.Следовательно, если в передаваемой сцене 55фон, окрашенный в один цвет, имеет цвет 4ность, отображаемую на цветовом графике областью с границами ГППЗ,П 1, П то в делителе напряжений 2 выбираются соот. ветствуюшие коэффициенты деления, и в процессе сканирования изображения формируется силуэтный-сигнал в те моменты време. ни, когда цветность элемента изображения соответствует заданной.Таким образом, предлагаемое устройство повысит точность формирования силуэт. ного сигнала для электронной рирпроекции и тем самым позволит улучшить качество комбинированных цветных изображений, формируемых от передаваемой сцены, имеющей значительную неравномерность освещенности фона, что практически всегда имеет место в телевизионных студияхФормула изобретенияУстройство формирования силуэтного сигнала для электронной рирпроекции, содержащее два канала амплитудной селекции, выходы которых подключены к входам блока совпадения, при этом каждый из каналов амплитудной селекции состоит из двух блоков сравнения, первые входы которых обьеди. иены и являются входами соответственнодвух цветоделенных сигналов, инвертора, вход которого соединен с выходом второго бло. ка сравнения и элемента И, первый вход которого соединен с выходом инвертора, второй вход элемента И соединен с выходом первого блока сравнения, а выход эле. мента И является выходом канала амплитудной селекции, о т л и ч а ю ш е ее я тем, что, с целью повышения точности формирования силуэтного сигнала, в него введены последовательно соединенные сумматор и делитель напряжения, причем первый и второй входы сумматора соединены с первыми входами первых блоков сравнения соответственно первого и второго .каналов амплитудной селекции, а третий вход сумма. тора является входом третьего цветоделенно. го сигнала, первый и второй выходы делите. ля напряжения подключены ко вторым входам соответственно первого и второго блоков сравнения первого канала амплитудной селек. ции, а третий и четвертый выходы делителя напряжения подключены ко вторым входам соответственно первого и второго блоков сравнения второго канала амплитудной селек.Источники информации,принятые во внимание при экспертизе1. Патент США Иф 3778542, кл. Н 04 М 9/00,1976 (прототип),930748 Составитель А. ПрозоровскийТехред А. Бабинец Корректор С. Комак Редактор А. Кушнир Заказ 3536/87 филиал ППЛ "Патент", г. Ужгород, ул. Проектная, 4 Тираж 685 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий3035, Москва, Ж - 35,Раушскан наб д. 4/5
