Управляемый генератор гармонических сигналов

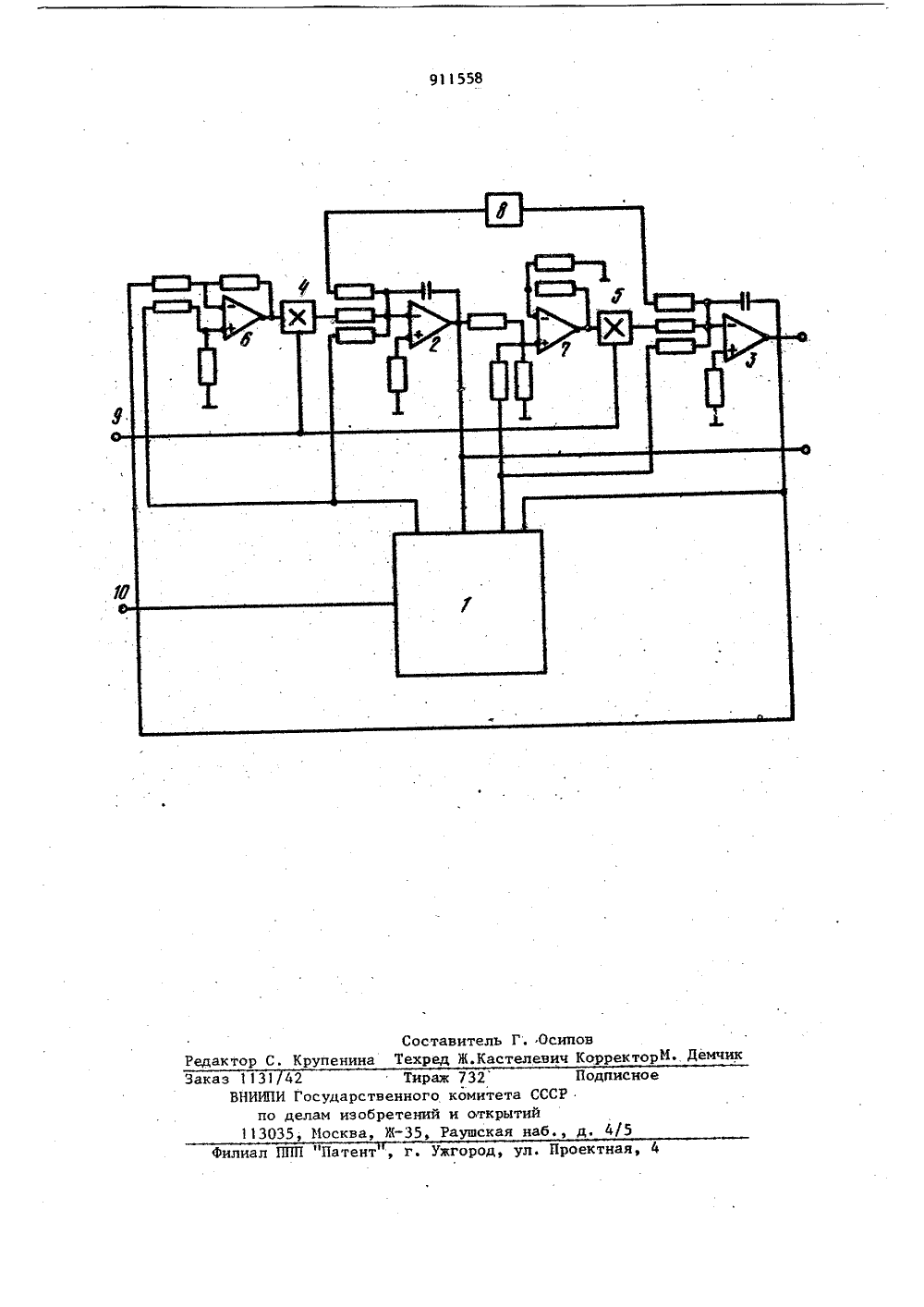

О П И С А Й И Е ,911558ИЗОВРЙТЙНИЯК АВТОРСТВМУ СВИДВИЛЬСТВМ Сфез СфветсиикСециаимстмчесимкУесиубими(22)Заявлено 21.05 79(21) 2771309/18-24 С 06 О 7/26 с присоединением заява %в Эвуйарващы 11 квиктет веер ее аае звбретевкй и Фифытий(23) Приоритет -Опубликовано 07.03.82. Бюллетень М 9 Дата опубликовании описания 09, 03, 82," греге )В,В. Алексеев, В.А. Дартау и Р.П. Павлов1 йРйенинградский ордена Ленина, ордена Октибрьс йраненного Красного Знеиан гориеф щинститут нм. Г.В, Плеханова(54) У.1 РАВЛЯЕИЫЙ ГЕНЕРАТОР ГАРМОНИЧЕСКИХ СИГНАЛОВИзобретение относится к аналоговой вычислительной и измерительной технике иможет быть использовано в качестве задающего генератора.По основному авт, св. 11 р 769563 известен управляемый генератор гармонических сигналов, содержащий два интегрирующих. усилителя, первые входы которых подключены к выходам соответственно первого и второго блоков умножения, а выходы к соответствующим сигнальным входам стабилизатора амплитуды и первым входам соответственно второго и первого суммирующих усилителейр выходы которых подключе" " ны к вторым входам соответствующих блоков умножения, а вторые входы к соответствующим регулирующим выходам стабилизатора амплитуды, вход уставки которого. соединен с первым управляющим входом генератора, вторые входы интегрирующих усилителей подключены к выходам блока задания начальных условий, а первые входы блоков умножения соединены с вторымуправляющим входом генератора 111.Однако известный генератор обладает недостатком, заключающимся в том,что при задании нулевой частоты на 5входах интегрирующих усилителей отсутствуют сигналы стабилизирующихобратных связей.Цель изобретения - улучщение стабилизации уровня выходных сигналов 0на частотах, близких к нулевой.: Указанная цель достигается тем,что в управляемом генераторе гармо-.нических сигналов третьи входы интегрирующихусилителей подключены ксоответствующим регулирующим выходамстабилизатора амплитуды.На чертеже представлен управляемыйгенератор гармонических сигналов.Генератор содержит стабилизатор1 амплитуды, интегрирующие усилйтелн2 и 3, блоки 4 и 5 умножения, суммирующие усилители 6 и 7, блок 8задания начальных условий. Позиция:ми 9 и 10 обозначены входы задания соответственно частоты и амплитуды.Генератор работает следующим образом.Управляющий сигнал, подаваемый на вход 9 генератора, определяет ко" эффициент усиления в контуре и часто ту генерируемых колебаний, Напряжение, подаваемое на вход 10, опреде". ляет амплитуду колебаний.Сигналы с выходов усилителей 2 и 3 поступают на входы стабилизатора 1. В результате с выходов стабилизатора на входы суммирующих усилителей б и 7 поступают сигналы стабилизации амплитуды, при этом коэффициент обратной связи определяется относи" тельной ошибкой по амплитуде, а знак обратной связи определяется по зна-.Ъку ошибки, амплитуды: если заданная амплитуда больше действительной, то обратные связи положительные, в противном случае отрицательные, а при,их равенстве коэффициенты об-. ратных связей равны нулю. После суммирования на усилителях 6 и 7 сигналов ошибки и основного сигнала регулирующие сигналы подаются на входы блоков 4 и 5. Таким образом, блоки 4 и 5 умножения определяют коэффициент усиления усилителей . 2 и 3 и по сигналу ошибки. В результате коэффициент стабилизирукнцих обратных связей усилителей 2 и 3 определяется величиной заданной 11558 4частоты О; а качество. переходных процессов стабилизации не зависит от частоты сигналов. Сигналы стабилизации с выходов стабилизатора 1 поступающие на третьи входы усилителей 2 и 3, обеспечивают благодаря большому сопротивлению этих входов стабилизацию уровня выходных сигналов лишь на частоте ш =О и близкой 1 О к нулевой, когда коэффициент стабилизирующих обратных связей усилителей 2 и 3 по вторым входам оказывается равным нулю.Технико-экономический эффект отиспользования изобретения определяется повышением качества генерируемого сигнала при тех же аппаратурных затратах.Формула изобретенияУправляемый генератор гармонических сигналов по авт. св. Ф 769563,у о т л и ч а ю щ и й с я тем, что,с целью улучшения стабилизации уровня выходных сигналов на частотахблизких к нулевой, третьи входыинтегрирующих усилителей подключенык соответствующим регулирующим выходам стабилизатора амплитуды.Источники информации,принятые во .внимание при экспертизе1. Авторское свидетельство СССР35У 769563, кл. О 06 О 726, 1978.аказ 1131 42 ВНИИПИ Государс по делам изо 113035, ИоскваТираж 732 Подпиственного комитета СССРбретений и открытий6-35, Раушская наб д. 4/
