Щеткодержатель электрической машины

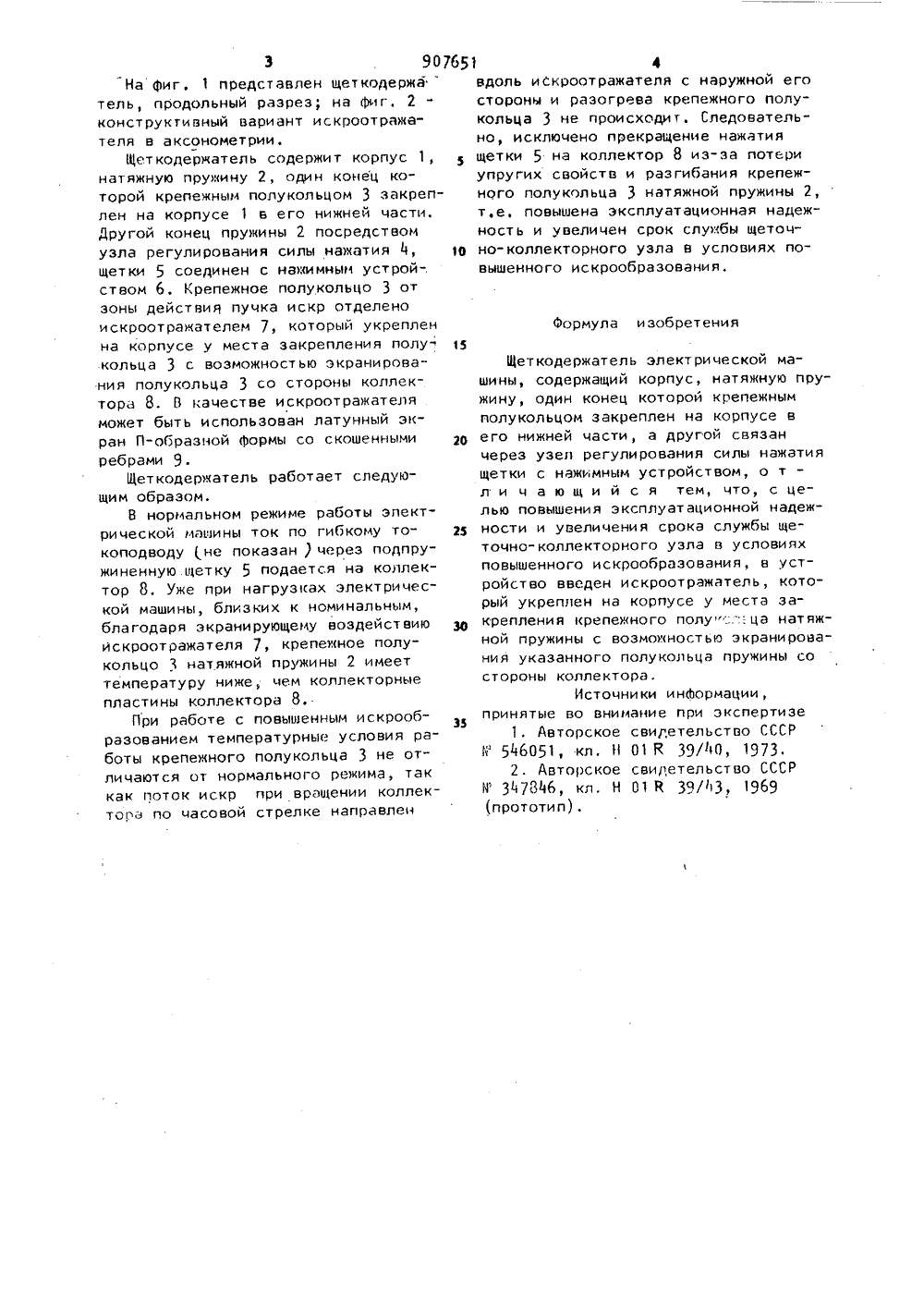

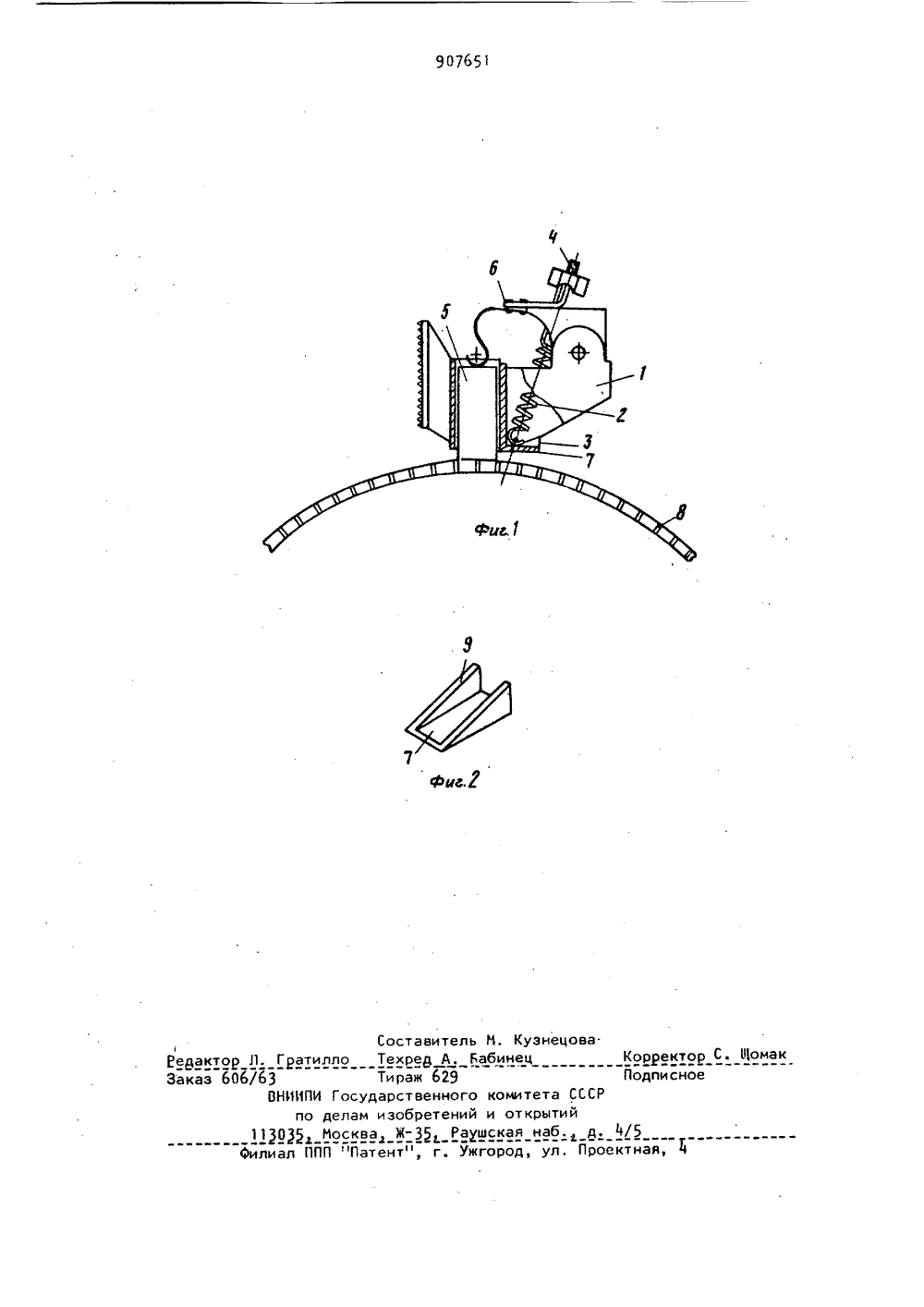

(5 Й) ЩЕТКОДЕРИАТЕЛЬ ЭЛЕКТРИЧЕСКОЙ МАВИНЬ тИзобретение относится и электро-"технике.в части устройств щеткодержателей электрических машин.Известен щеткодержатель электрической машины, содержащий корпус спружинодержателем, нажимное устройство и камеру для щетки,Ь 1 1, Однакотакой щеткодержатель сложен в изготовлении и малонадежен в эксплуата",цииНаиболее близким к предлагаемомуявляется щеткодержатель для электрической машины, содержащий корпус,натяжную пружину, один конец которойзакреплен с помощью своего крепежного полукольца на корпусе щеткодержателя а его нижней части, а другой "связан с нажимным устройством посредством узла регулирования силынажатия щетки 2,Недостатком известного устройстваявляется то, что при нарушении механизма контакта из-за уменьшения давления щетки на коллектор, резко растет искрообраэование, весьма частоприводящее к потере упругих свойстви разгибанию крепежного полукольцапружины, находящегося в зоне действия высоких температур пучка искр и, ф как обязательное следствие этого,прекращение нажатия щетки на коллектор и выход его иэ строя.Цель изобретения - повышение эксплуатационной надежности и увеличе-.ние срока службы щеточно-коллекторного узла электрической машины .в условиях повышенного искрообраэования,и исключение случаев выхода из строяколлектора иэ-за прекращения нажатий 35щетки на него.Эта цель достигается тем, что визвестное устройство введен искрооражатель, который укреплен на корпусе у места закрепления крепежногополукольца натяжной пружины с воэможностью экранирования указанногополукольца пружины со стороны коллектора.90765 1 О 20 На Фиг. 1 представлен щет кодержатель, продольный разрез; на Фиг, 2 "конструктивный вариант искроотражателя в аксонометрии,Щеткодержатель содержит корпус 1,натяжную пружину 2, один конец которой крепежным полукольцом 3 закреплен на корпусе 1 в его нижней части,Другой конец пружины 2 посредствомузла регулирования силы нажатия 4,щетки 5 соединен с нацимным устрой-.ством 6. Крепежное полукольцо 3 отзоны действия пучка искр отделеноискроотражателем 7, который укрепленна корпусе у места закрепления полу 1кольца 3 с возможностью экранирования полукольца 3 со стороны коллектора 8, 0 качестве искроотражателяможет быть использован латунный экран П-образной Формы со скошеннымиребрами 9.Щеткодержатель работает следующим образом,В нормальном режиме работы электрической машины ток по гибкому то зкоподводу не показан / через подпружиненную щетку 5 подается на коллектор 8, Уже при нагрузках электрической машины, близких к номинальным,благодаря экранирующему воздействиюискроотражателя 7, крепежное полукольцо 3 натяжной пружины 2 имееттемпературу ниже, чем коллекторныепластины коллектора 8.При работе с повышенным искрообразованием температурные условия работы крепежного полукольца 3 не отличаются от нормального режима, таккак поток искр при вращении коллектора по часовой стрелке направлен фвдоль искроотражателя с наружной егостороны и разогрева крепежного полукольца 3 не происходит. Следовательно, исключено прекращение нажатиящетки 5 на коллектор 8 из-за потериупругих свойств и разгибания крепежного полукольца 3 натяжной пружины 2,т.е, повышена эксплуатационная надежность и увеличен срок службы щеточно-коллекторного узла в условиях повышенного искрообразования,Формула изобретенияЩеткодержатель электрической машины, содержащий корпус, натяжную пружину, один конец которой крепежным полукольцом закреплен на корпусе в его нижней части, а другой связан через узел регулирования силы нажатия щетки с нэжимным устройством, о т - л и ч а ю щ и й с я тем, что, с целью повышения эксплуатационной надежности и увеличения срока службы щеточно- коллекторного узла в условиях повышенного искрообразования, в устройство введен искроотражатель, который укреплен на корпусе у места закрепления крепежного полу .,":.ца натяжной пружины с возможностью экранирования указанного полукольца пружины со стороны коллектора.Источники иншормации, принятые во внимание при экспертизе1. Авторское свидетельство СССР й 546051, кл, Н 01 К 39/40, 19732. Авторское свидетельство СССР й 347846, кл. Н 01 й 39/43, 1969 (прототип).тавитель М. Ку ре А, Бабинец ецов о Гос дела Моск д, ул. Проектная,П ТехТираж 629дарственногоизобретенийа ЖРаутент", г. Уж комитета ССС и открытий скал наб. д
