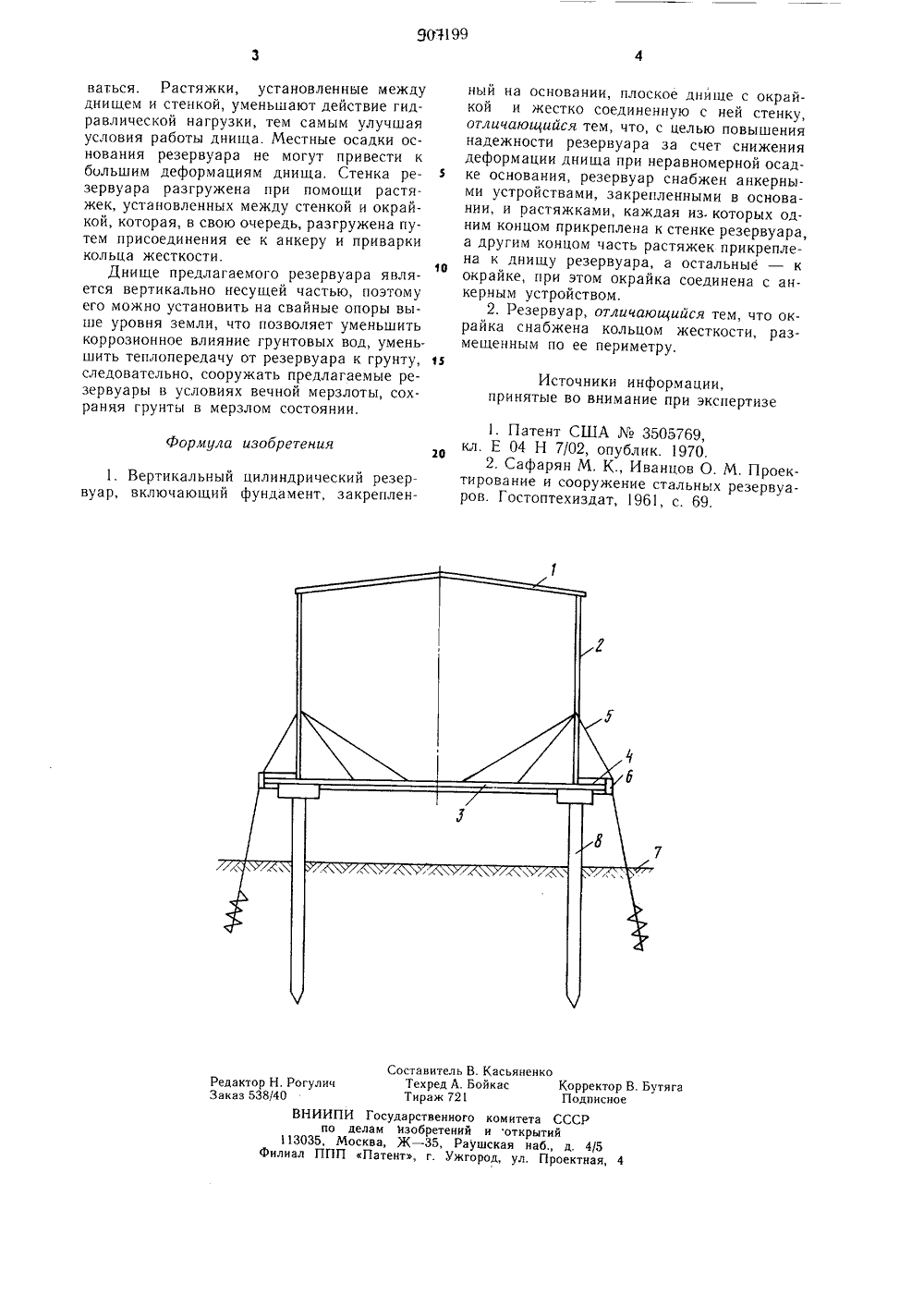

Союз СоветскихСоциалистическихРеспублик ПвлЬСТВУ ОРСКОМУ С 1) Дополнительное к авт. с 2) Заявлено 04.06.80 (21)-ву -4027/29-3 Е 04 Н 7/О ем заявки-с присоедине еударственнмн комете СССРикования описа та оп Галов, Л, В. К Курамин кий, А. П. Холмого С. М. Файзулли 2) Авто В В кова,обретеки 1) Заявите мский нефтяной институт НДРИЧЕСКИЙ РЕЗЕРВУА 4) ВЕРТИКАЛЬНЫЙ Изобретение относится к строительству,/а именно к строительству вертикальных стальных цилиндрических резервуаров.Известен вертикальный цилиндрический резервуар, включающий крышку, плоское днище, к которому приварена стенка утор ным или угловым сварным швом 1 .Наиболее близким техническим решением является вертикальный цилиндрический резервуар, включающий фундамент, закрепленный на основании, плоское днище с ок и райкой и жестко соединенную с ней стенку 2.Недостатком известных резервуаров являются большие деформации днища в случае неравномерной осадки основания резервуара, так как днище является лишь герме тизируюшим элементом, изолирующим внутреннюю полость резервуара от основания.Цель изобретения - повышение надежности резервуара за счет снижения деформации днища при неравномерной осадке ос нования.Цель достигается тем, что в вертикальном цилиндрическом резервуаре, включающем фундамент, закрепленный на основании,плоское днище с окрайкой и жестко соединенную с ней стенку, резервуар снабжен анкерными устройствами, закрепленными в основании, и растяжками, каждая из которых одним концом прикреплена к стенке резервуара, а другим концом часть растяжек прикреплена к днищу резервуара, а остальныеокрайке, при этом окрайка соединена с анкерным устройством.Кроме того, окрайка снабжена кольцом жесткости, размещенными по ее периметру.На чертеЖе изображен резервуар, установленный на свайные опоры.Резервуар сверху закрыт крышей 1. Стенка 2 резервуара приварена к днищу 3 с окрайкой 4 тавровым сварным швом. Между стенкой 2, внутренней частью днища 3 и окрайкой 4 установлены растяжки 5. К окрайке 4 приварено кольцо жесткости 6, которое соединено с анкером 7 и предназначено для улучшения условий работы окрайки. Резервуар установлен на фундамент (свайные опоры) 8.Резервуар работает следующим образом.Под действием гидравлической нагрузки, днище резервуара стремится деформиро907199 формула изобретения 20 Состави Техре Тира И Государств делам изобре Москва, Ж - 35 П Патент, г.тель В. Касьяне д А. Бойкасж 721 нкоКорректор В. БутяПодписноета СССРытийаб., д. 4/5Проектная, 4 едактор Н. Рогуличаказ 538/40ВНИИпо113035,Филиал ПП енного ком ите тений и открРаушская нУжгород, ул. ваться. Растяжки, установленные между днищем и стенкой, уменьшают действие гидравлической нагрузки, тем самым улучшая условия работы днища. Местные осадки основания резервуара не могут привести к большим деформациям днища, Стенка ре-зервуара разгружена при помощи растяжек, установленных между стенкой и окрайкой, которая, в свою очередь, разгружена путем присоединения ее к анкеру и приварки кольца жесткости.10Днище предлагаемого резервуара является вертикально несущей частью, поэтому его можно установить на свайные опоры выше уровня земли, что позволяет уменьшить коррозионное влияние грунтовых вод, уменьшить теплопередачу от резервуара к грунту, следовательно, сооружать предлагаемые резервуары в условиях вечной мерзлоты, сохраняя грунты в мерзлом состоянии. 1. Вертикальный цилиндрический резервуар, включающий фундамент, закрепленный на основании, плоское днище с окрайкой и жестко соединенную с ней стенку, отличающийся тем, что, с целью повышения надежности резервуара за счет снижения деформации днища при неравномерной осадке основания, резервуар снабжен анкерными устройствами, закрепленными в основании, и растяжками, каждая из.которых одним концом прикреплена к стенке резервуара, а другим концом часть растяжек прикреплена к днищу резервуара, а остальные - к окрайке, при этом окрайка соединена с анкерным устройством.2. Резервуар, отличающийся тем, что окрайка снабжена кольцом жесткости, размещенным по ее периметру,Источники информации,принятые во внимание при экспертизе1. Патент США Жо 3505769,кл, Е 04 Н 7/02, опублик. 1970.2. Сафарян М. К., Иванцов О, М. Проектирование и сооружение стальных резервуаров. Гостоптехиздат, 1961, с. 69.6 ПИ 113 3 1 ИЮЙ 0 ЯУ 907200Ва 1 сй : И 0110211 Эае : 12/04/2001 ИцтЬег ой рацея : 4 Ргечдоця босцщеп 1 : ББ 907199
