Устройство для уплотнения зазора между торцом вращающего барабана и неподвижной трубой

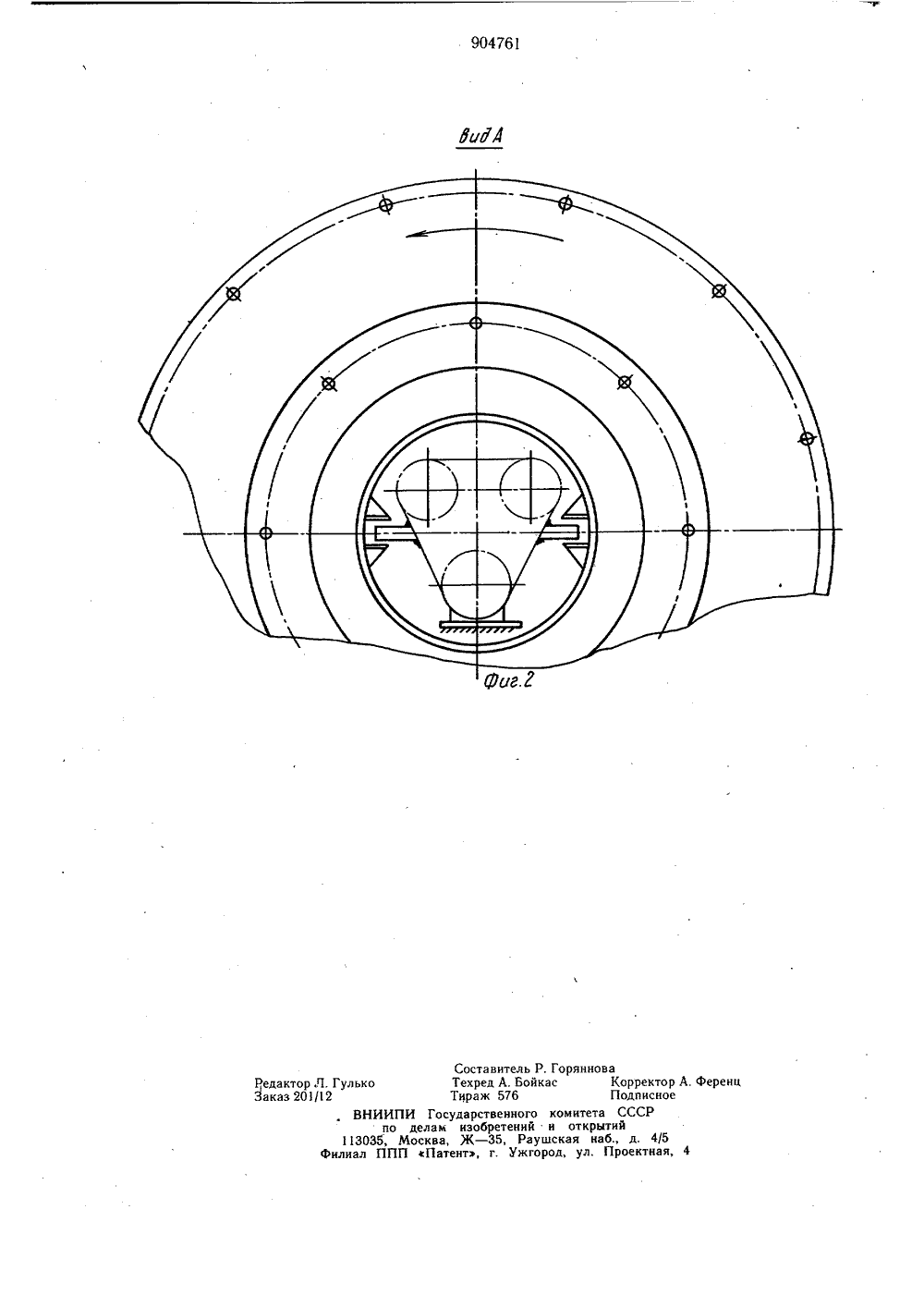

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ904761 Союз СоветскихСоциалистическихРеспублик(51) М. Кл. В 01 1 2/12 Г 16 3 15/36 Гасударственный кемлтет СССР Опубликовано 15.02.82. Бюллетень6Дата опубликования описания 25.02.82по делам нзебретеннй и открытий(1) Заявител Омский завод технического углерода(54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ЗАЗОРАМЕЖДУ ТОРЦОМ ВРАЩАЮЩЕГОСЯ БАРАБАНАИ НЕПОДВИЖНОЙ ТРУБОЙ ено предлагаемое уст - вид А на фиг. 1. Изобретение относится к устройствам для уплотнения зазора. между торцом вращающегося барабана и неподвижной трубой и может применяться в конструкции, где необходим эксцентричный ввод материала внутрь вращающихся емкостей.5Наиболее близким по технической сущности к предлагаемому является устройство для улотнения зазора между торцом вращающегося барабана и неподвижной трубой, включающее упругие кольца, прикрепленные посредством обечайки к торцевой крышке барабана и кольцевой жесткий элемент со скошенными торцевыми кромками, расположенными между упругими кольцами 1.Недостаток известного устройства заключается в том, что при больших осевых сме щениях барабана надежность уплотнения уменьшается и обрабатываемый продукт, проникая в него, постепенно высыпается наружу.Цель изобретения - обеспечение герме 20 тичного уплотнения при больших осевых смещениях барабана.Указанная цель достигается тем, что устройство для уплотнения зазора между торцом вращающегося барабана и неподвиж 2ной трубой, включающее упругие кольца, ук репленные посредством обечайки на торно. вой крышке барабана, и кольцевой жесткий элемент со скошенными торцовыми кромками, расположенными между упругими кольцами, снабжено цилиндрическим кольцом, на котором закреплен жесткий элемент с отбрасывающими лопастями, установленными на внутренней поверхности обечайки Т-образным диском, жестко укрепленным на тру бе и связанным посредством гибкого уплотнения с цилиндрическим кольцом. Устроиство для поддерживания постоянной центровки дискового уплотнения обеспечивает подвижность жесткого элемента вперед, назад, вверх, вниз, что полностью компенсирует как осевые, так и радиальные смешения барабана и позволяет ему всегда находиться строго между вращающимися упругими кольцами. Лопасти, установленные перед жестким элементом, в процессе работы гранул ятора отбрасывают материал, а взвесь материала надежно удерживается уплотнением.На фиг. 1 изображройство; на фиг. 2К загрузочному окну, расположенному по оси в торце барабана 1, прикреплена обечайка 2, снабженная лопастями 3 и укрепленными на ней упругими кольцами 4. Между упругими кольцами установлен жесткий элемент 5, закрепленный на цилиндрическом кольце 6, связанном посредством кольцевого гибкого уплотнения 7 с Т-образным диском 8. Кольцевое гибкое уплотнение 7 закреплено на Т-образном диске 8 и цилиндрическом кольце 6 с помощью заклепок или болтовых соединений.При вращении барабана 1 вместе с ними вращаются лопасти 3 и упругие кольца 4, имеющие одну ось вращения. Материал поступает через загрузочный патрубок, установленный в неподвижном Т-образном диске. Упругие кольца 4, вращаясь, взаимодействуют с гранями жесткого элемента 5, ось которого расположена по оси вращения барабана. Цилиндрическое кольцо 6, на котором закреплен жесткий элемент 5, имеет три степени свободы смещения, что и обеспечи вает фиксированную установку элемента между упругими кольцами при осевых, а также и радиальных биениях барабана.Предложенное устройство позволяет обеспечить герметичность уплотнения при существенных осевых и радиальных смещениях барабана, что обеспечивает защиту окружающей среды от выбросов техуглерода и газа;Формула изобретенияУстройство для уплотнения зазора между торцом вращающегося барабана и неподвижной трубой, включающее упругие кольца, укрепленные посредством обечайки на торцовой крышке барабана, и кольцевой жесткий элемент со скошенными торцовыми кромками, расположенными между упругими кольцами, отличающееся тем, что, с целью обеспечения герметичного уплотнения при больших осевых смещениях барабана, устройство снабжено цилиндрическим кольцом, на котором закреплен жесткий элемент с отбрасывающими лопастями, установленными на внутренней поверхности обечайки, Т-образным диском, жестко укрепленным на трубе и связанным посредством гибкого уплотнения с цилиндрическим кольцом.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР12121, кл. В 01 1 2/12, 1977.ь Р. Горянойкас Редактор Л. ГулЗаказ 201/12 го ком ите ий и откр аушская жгород, ул.Составнтел ько Техред А. Б Тираж 576 ВНИИПИ Государственно по делам изобретен 113035, Москва, Ж - 35, Р филиал ППП Патент, г. У
