Рельсовая цепь

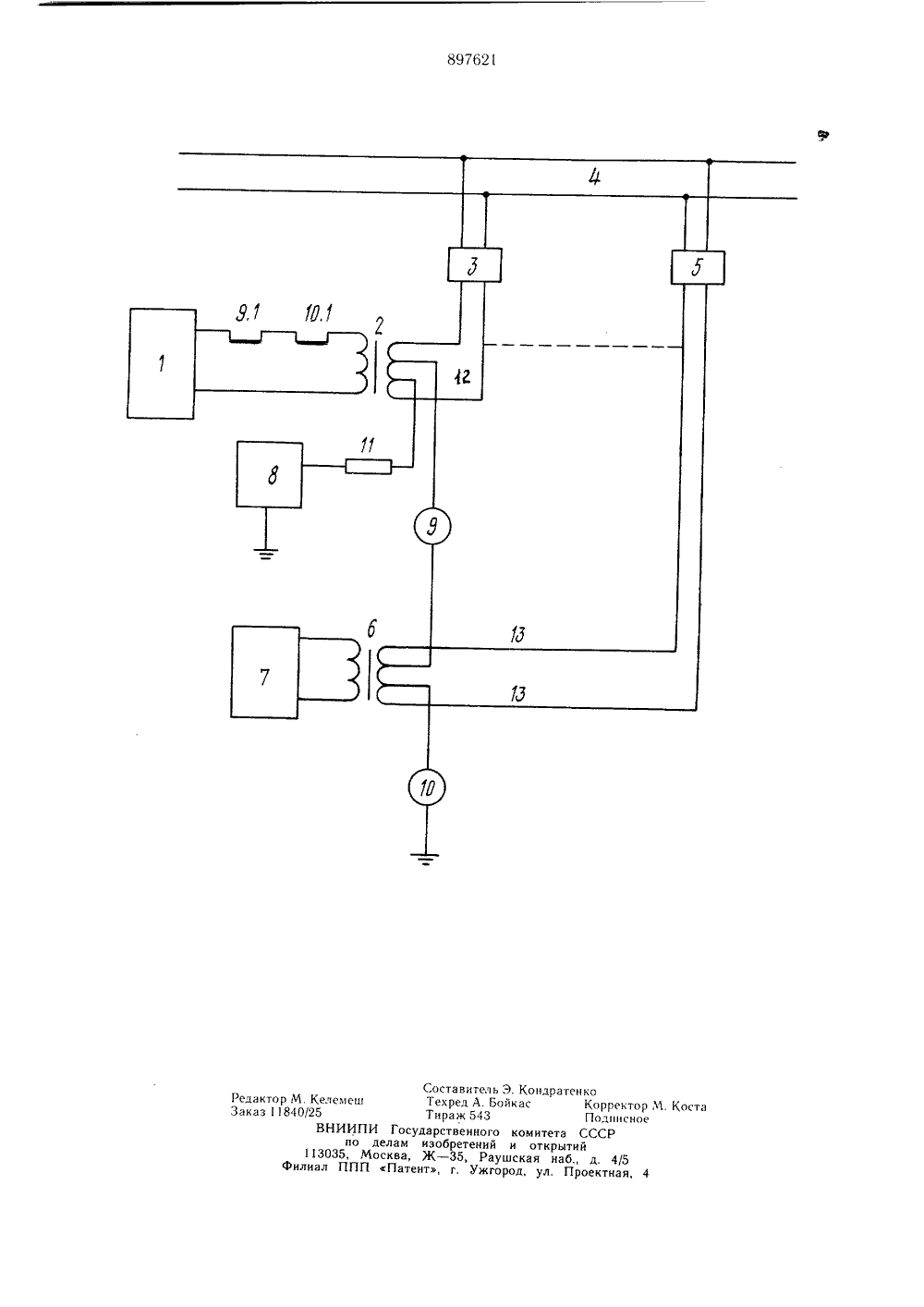

по делам изобретений и открытий(72) Авторы изобретения А. А. Танцюра, В. С. Дмитриев и В, А. Минин Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт железнодорожного транспорта(54) РЕЛЬСОВАЯ ЦЕПЬ 1Изобретение относится к устройствам железнодорожной автоматики и телемеханики.Известна рельсовая цепь, содержащая связанный с рельсами на одном конце рельсовой линии через один согласующий элемент источник питания и подключенный на другом конце к рельсам через другой согласующий элемент приемник 1.Недостаток известной рельсовой цепи заключается в том, что линейные цепи, связывающие аппаратуру питающего и релейного концов с рельсами, необходимо размещать в разных кабелях, так как при размещении их в одном кабеле и отсутствии контроля сообщения жил кабеля возможны ложные срабатывания путевого реле, что создает опасные ситуации. Размещение линейных цепей в разных кабелях ведет к повышенному расходу кабеля, что увеличивает стоимость рельсовой цепи.Цель изобретения - сокращение расхода кабеля.Цель достигается тем, что рельсовая цепь снабжена включенными последовательно контрольным источником питания и контрольными реле, замыкающие контакты которых включены между источником питания и одним согласующим элементом, причем одно контрольное реле включено между одним и другим согласующими элементами, а другое подключено к другому согласующему элементу.На чертеже показана принципиальнаясхема предлагаемой рельсовой цепи.Рельсовая цепь содержит источникпитания, подключенный через согласующий элемент 2 и путевой трансформатор 3 к рельсовой линии 4, к которой на другом конце через путевой трансформатор 5 и согласующий элемент 6 подключен приемник 7. Рельсовая цепь содержит контрольный источник 8 питания, одно контрольное реле 9 с контактом 9. и другое контрольное ре ле 10 с контактом 10.1. Контрольный источник 8 подключен к согласующему элементу 2 через резистор 11, а согласующие элементы 2 и 6 связаны с питающими трансформаторами 3 и 5 (т. е. с рельсовыми нитями) линейными цепями 12 и 13, И Рельсовая цепь работает следующим образом.При отсутствии замыкания жил различных линейных цепей между собой или наземлю контрольные реле 9 и 10 находятся в возбужденном состоянии. Они получают питание от контрольного источника 8 по цепи, включающей резистор 11 и согласующие элементы 2 и 6. Роль согласующих элементов в зависимости от контрольной схемы рельсовой цепи могут выполнять трансформаторы, дроссели, фильтры и другие элементы.Через контакты 9.1 и 10.1 контрольных реле напряженйе от источника 1 питания рельсовой цепи поступает через согласующий элемент 2, линейную цепь 12 и путевой трансформатор 3 в рельсовую линию 4. При свободном ее состоянии сигнал из рельсовой линии через путевой трансформатор 5, линейную цепь 13 и согласующий элемент 6 5 подается на вход приемника 7. В результате фиксируется свободное состояние рельсовой линии 4.При замыкании жилы линейной цепи 12 с жилой линейной цепи 13 (на рисунке показано пунктиром) обмотка контрольного20 реле 9 шунтируется малым сопротивлением жил кабеля. Реле обесточивается и отключает своим контактом 9.1 источник 1 питания от рельсовой линии 4, т. е. возможность ложной подпитки приемника 7 при занятом 25 состоянии рельсовой линии исключается. В результате появляется возможность располагать передающие и приемные цепи в одном кабеле. Это существенно упрощает и удешевляет устройство, так как необходимость в обслуживании и прокладке второго кабеля отпадает. При двухполюсном замыкании жил различных цепей, а также при их заземлении схема работает аналогично. В случае заземления, например жилы цепи 12, обесточиваются оба реле 9 и,10, а все напряжение источника 8 падает на резисторе 11. Если заземляется жила цепи 13, то без тока находится реле 10. Сопротивление обмоток контрольных реле выбирается достаточно высокоомным. Для рода тока источника 8 питания оно намного больше сопротивления жил кабеля максимальной длины, Для частоты источника 1 питания это сопротивление сравнимо с сопротивлением изоляции кабельных жил. В качестве ограничителя может использоваться резистор, реактор или обмотка реле, аналогичного контрольному реле. В последнем случае это реле используется для выявления обрыва цепи контрольных реле.При размещении в одном кабеле жил нескольких рельсовых цепей все контрольные реле включаются аналогично (последовательно) и получают питание от одного контрольного источника.Предлагаемое изобретение позволяет повысить безопасность движения поездов при снижении стоимости рельсовой цепи.Формула изобретенияРельсовая цепь, содержащая связанный с рельсами на одном конце рельсовой линии через один согласующий элемент источник питания и подключенный на другом конце к рельсам через другой согласующий элемент приемник, отличаюиаяся тем, что, с целью сокращения расхода кабеля, она снабжена включенными последовательно контрольным источником питания и контрольными реле, замыкающие контакты которых включены между источником питания и одним согласующим элементом, причем одно контрольное реле включено между одним и другим согласующими элементами, а дружное подключено к другому согласующему элементу.Источники информации,принятые во внимание при экспертизе 1. Казаков А. А. Электрическая централизация стрелок и сигналов. М., 1968, с. 34.Составитель Э. Кондратенко Редактор М. Келемеш Техред А. Бойкас Корректор М. Коста Заказ 11840/25 Тираж 543 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушскаэ наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектнаэ, 4
