Устройство для воспроизведения цифровых сигналов с магнитного носителя информации

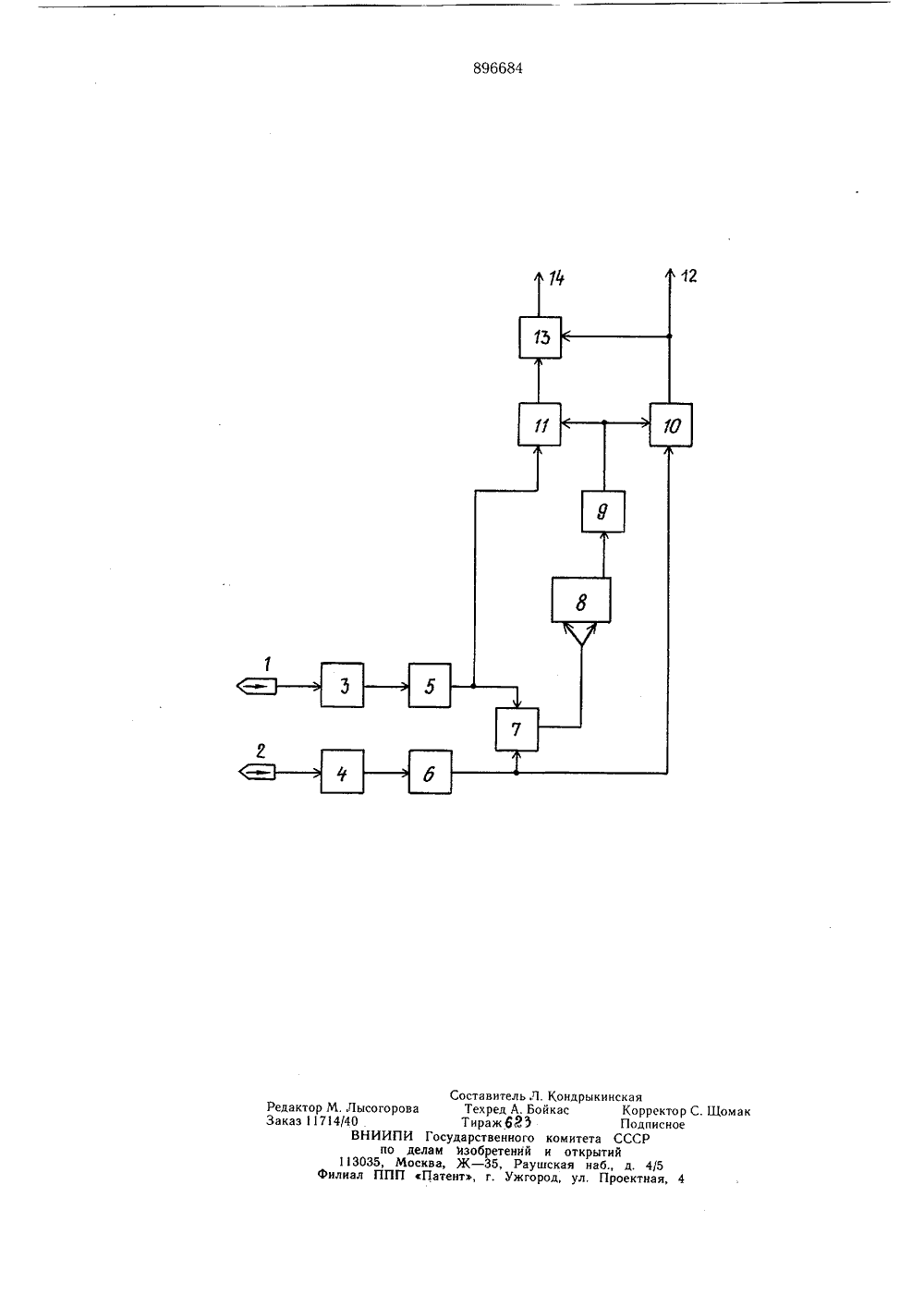

ОП ИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 23,04,80 (21) 2942104/18-10 51) М.К . 11 В 5/09 рисоединением заявкидарственнын комитет СССР 23 ритет Опубликовано 07.01.82. Бюллетень1Дата опубликования описания 07.01.82) Заявитель нститут математики и кибернетики АН Литовск ВЕДЕНИЯ ГО НОСИТЕ г 1ОИСТВО ДЛЯ ВОСПРО ИГНАЛОВ С МАГНИТНИНФОРМАЦИИ(54) УСФРОВЪХ чиваетк каксиг- тового ехоИзобретение относится к приборостроению, а именно к устройствам для воспроизведения цифровых данных с движущихся магнитных носителей.Известно устройство для воспроизведения цифровых сигналов с нескольких параллельных дорожек носителя, содержащее блок воспроизведения, соединенный с первыми входами двух элементов И, выходы которых соединены с входами элемента ИЛИ, триггер, выходы которого подключены к вторым входам элементов И, формирователь синхронизируюш его кода, формирователь цифрового кода, к входу которого подключен блок сравнения, а к выходу - блок воспроизведения, узел переноса, соединенный с блоком воспроизведения, и регистратор 1).Недостатком этого устройства является сравнительная его сложность и наличие воспроизводимого сигнала в широком частотном диапазоне, что ограничивает помехозащищенность воспроизводимых данных.Наиболее близким к предлагаемому является устройство для воспроизведения цифровых данных, содержащее последовательно соединенные первую головку воспроизве 2дения, первый усилитель воспроизведенияи первый формирователь импульсов, а также первый элемент ИЛИ, вход которого подключен к выходному зажиму синхронизирующих импульсов, и отдельные триггер,первый элемент И, второй формирователь5 импульсов, и выходной зажим кодовых импульсов 2.Однако и это устройство не обеспедостаточной помехозашишенности, тасмещение фронтов воспроизводимогонала не может превышать треть такпериода.Цель изобретения - повышение помзащищенности устройства,Поставленная цель достигается тем, чтоизвестное устройство для воспроизведенияцифровых сигналов с магнитного носителяинформации, содержащее последовательносоединенные первую головку воспроизведения, первый усилитель воспроизведения ипервый формирователь импульсов, а такжепервый элемент ИЛИ, вход которого подщ ключен к выходному зажиму синхронизирующих импульсов, и отдельные триггер, первый элемент И, второй формирователь импульсов и выходной зажим кодовых импуль 896684сов, снабжено вторыми элементами ИЛИ и И, а также последовательно соединенными второй головкой воспроизведения, вторым усилителем воспроизведения и третьим формирователем импульсов, при этом выходы первого и третьего формирователей импульсов подключены ко входами второго элемента ИЛИ и к первым входам элементов И, вторые входы которых связаны через последовательно соединенные второй формирователь импульсов и триггер с выходом второго элемента ИЛИ, выход второго элемента И соединен с первым входом первого элемента ИЛИ, а выход первого элемента И подключен к выходному зажиму кодовых импульсов и второму входу первого элемента ИЛИ,На чертеже приведена функциональная схема устройстваУстройство содержит головки 1 и 2 воспроизведения, усилители 3 и 4 воспроизведения, формирователи 5 и 6 импульсов, подключенные через элемент ИЛИ 7 к триггеру 8, Выходы триггера 8 через формирователь 9 импульсов подключены к элементам И 10 и 11, выходы которых подключены соответственно к выходному зажиму 12 кодовых импульсов и через элемент ИЛИ 13 к выходному зажиму 14 синхронизирующих импульсов.Устройство работает следующим образом.Воспроизведенные с параллельных дорожек магнитного носителя головками 1 и 2 воспроизведения сигналы усиливаются, формируются и подаются на входы элементов И 10 и 11 с элемента ИЛИ 7. Запись кода при этом осуществляется, таким образом, на параллельных дорожках носителя, что при записи единицы перемагничивание носителя на первой дорожке опережает перемагничивание на второй дорожке, а при записи нуля - наоборот. Каждый второй сигнал с элемента ИЛИ 7 через триггер 8 и формирователь 9 поступает на вторые входы элементов И и далее на выходные шины кода и синхроимпульсов. Таким образом, при опережении импульсного перехода на первой дорожке вырабатываются сигналы только на шине синхросигналов, что соответствует нулю кода, а при опережении импульсного перехода на второй дорожке на выходной шине кода появляется сигнал единицы,Предложенное устройство обеспечиваетдостаточную помехозащищенность цифрового сигнала путем выбора соответствующей задержки перемагничиваний носителя на параллельных дорожках записи.10Формула изобретенияУстройство для воспроизведения цифровых сигналов с магнитного носителя информации, содержащее последовательно соединенные первую головку воспроизведения, первый усилитель воспроизведения и первый формирователь импульсов, а также первый элемент ИЛИ, вход которого подключен к выходному зажиму синхронизирующих импульсов, и отдельные триггер, первый элемент И, второй формирователь импульсов и выходной зажим кодовых импульсов, отличаюи 1 ееся тем, что, с целью повышения помехозащищенности устройства, оно снабжено вторыми элементами ИЛИ и И, а также последовательно соединенными второй головкой воспроизведения, вторым усилителем воспроизведения и третьим формирователем импульсов, при этом выходы первого и третьего формирователей импульсов подключены ко входам второго элемента30 ИЛИ и к первым входам элементов И, вторые входы которых связаны через последовательно соединенные второй формирователь импульсов и триггер с выходом второго элемента ИЛИ, выход второго элемента И 35соединен с первым входом первого элемента ИЛИ, а выход первого элемента И подключен к выходному зажиму кодовых импульсов и второму входу первого элемента ИЛИ.40 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРКо 606162, кл. 6 11 В 5,09, 05.05.78.2. Авторское свидетельство СССРМо 570087, кл, 6 11 В 5/09, 12.04.77 (про 45 тотип).Кон йкас тель Л дА.Бо ком и о шска од,Состави Техре Тираж 625дарственного изо 5 ретений Ж - 35, Ра нт, г. Ужг Редактор М, ЛысогороваЗаказ 11714/40ВНИИПИ Госпо делам113035, МоскваФилиал ППП сПат рыкинскаяКорректор С. ЩомакПодписноетета СССРкрытийна 6., д. 4/5л Проектная 4
