Сепаратор

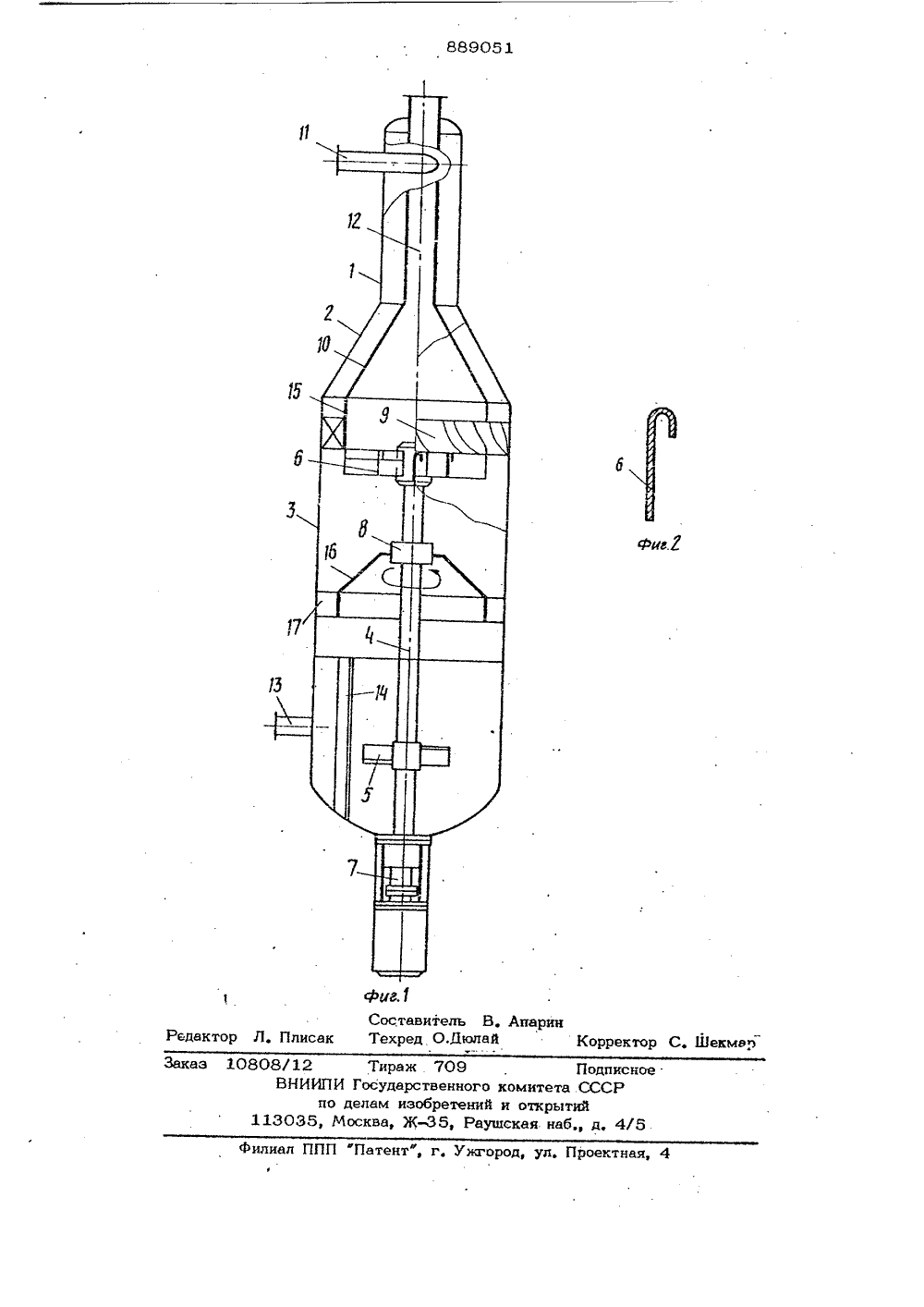

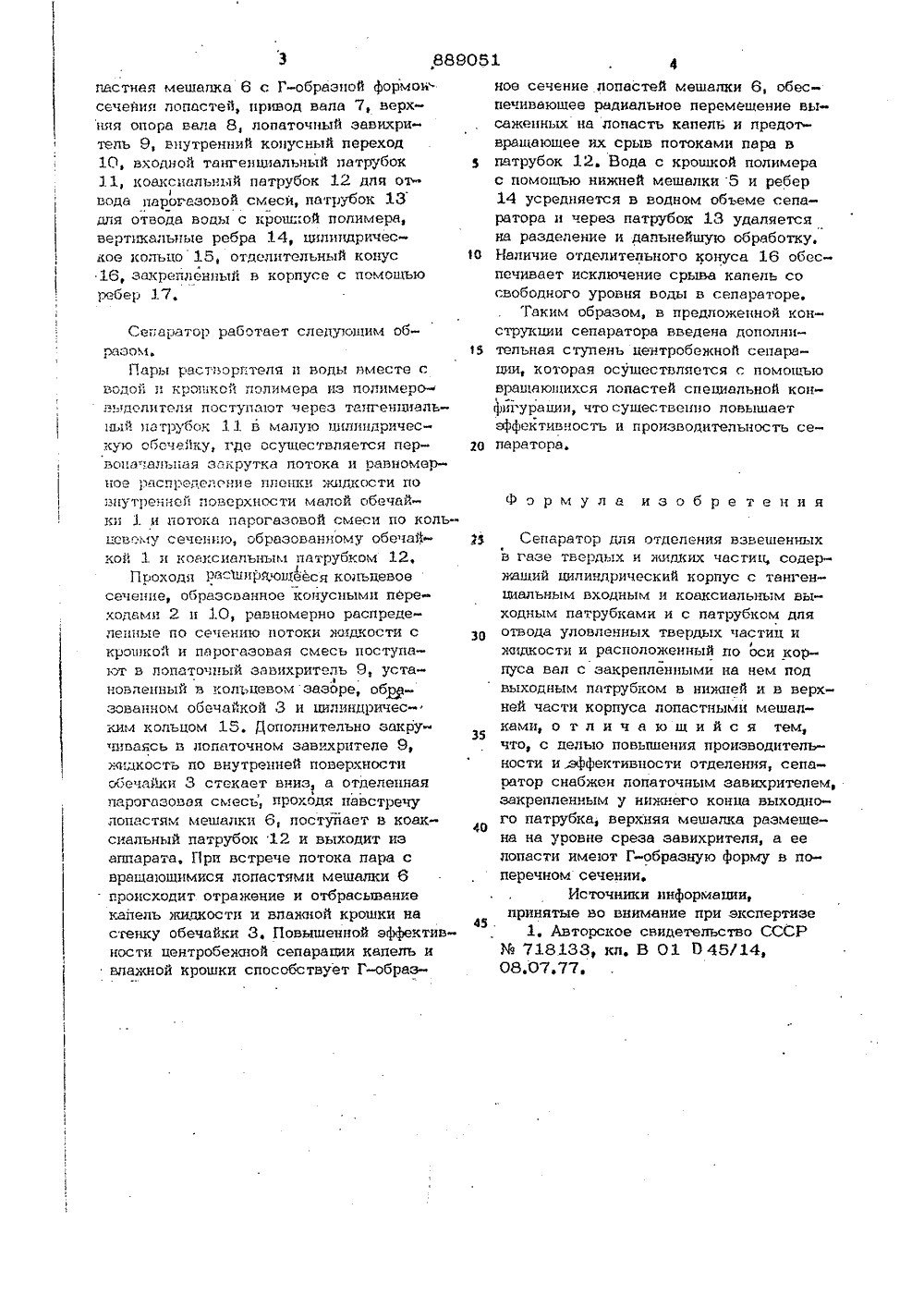

О П И С А Н Й Е 889 оиИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихреспублик . АВТОРСКОМУ СВИДЕ 1 ЕЛЬСТУ(йй)Ме КЛ. В 01 045114 В 04 С 9/00 Гасударствеиицй каиитет Опубликовано 15,12,81, Бюллетень46 ла делан иввбретений н атирытий.93(088.8) Дата опубликования описанкя 18.12,8 1(54) СЕПАРАТО Изобретение относится к технике сепарации трехфазных потоков, отделения жидких и твердых частиц из газового потока, Может быть использовано в технологических установках для выделения полимеров нз парогазовой смеси.Известен сепаратор для отделения взвешенных в газе твердых и жидких частиц, содержащий цилиндрический кор-, пус с тангенциальным входным и коаксиальным выходным патрубками и с патрубком для отвода уловленных твердых частиц и жидкости и расположенный по оси корпуса вал с закрепленными на нем под выходным патрубком в нижней и в верхней части корпуса лопастными мешалками 1)Недостатком известного устройства является невысокая производительность и недостаточная эффективность сепарапииеЦель изобретения - повышение допустимой нагрузки сепаратора и повышение его эффективности, т. е, практическое исключение уноса твердых часпяек полимера с парами растворителя,Одновременно с этим в конструкции сепаратора предусматриваются устройства для усреднения крошки в объеме отделенной воды с целью обеспечения ееравномерного вывода из аппарата и защиты от уноса с поверхности свободного уровня,Указанная цель достигается тем, чтотоО сепаратор снабжен лонаточным эавихрителем, закрепленным у нижнего концачвыходного патрубка, верхняя мешалкаразмещена на уровне среза завихрптеля,а ее лопасти имеют Г-образную форму35в поперечном сечении.На фиг, 1 представлена предлагаемаяконструкция сепаратора," на фиг, 2 -верхняя лопастная мешалка, сечение,Корпус сепаратора состоит иэ малой20цилиндрической обечайки 1, конусногоперехода 2, большой цилиндрической обечайки 3, Внутри корпуса расположенывал 4, нижняя мешалка 5, верхняя лопастная мешалка 6 с Г-образной формоисеченил лопастей, привод вала 7, верхнлл опора вала 8, лопаточный завихритель 9, внутренний конусный переход10 входной тангенцивльный патрубок11, коаксиальный пвтрубок 12 для олвода парогазовой смеси, патрубок 13для отвода воды с крошкой полимера,вертлжальные ребра 14, цилиндрическое кольцо 15, отделительный конус16, закрепленный в корпусе с помощьюребер 17,Сепаратор работает следующигл обрюом.Пары растворителя и воды вместе с водой и крошкой полимера из полнмеро ф вьтдолителя поступают через тангенциальный патрубок 11 в малую цилиндрическую обочайку, где осуществляется первона:".алыия закрутка потока и равномерное распре адские пленки жидкости по внутренней поверхности малой обечайкп 1 и потока парогазовой смеси по коль- цевому сечению, образованному обечайкой 1 и коаксиальным патрубком 12,Проходя расширя,ошееся кольцевое сечение, образованное конусными переходами 2 н 10, равномерно распределенные но сечению потоки жидкости с крошкой и парогазовал смесь поступают и лопаточный завихритель 9, уста.1новленный в кольцевом зазоре, образованном обечайкой 3 и цил 1 лндрическим кольцом 15. Дополнительно закруплваясь и лопаточном эавихрителе 9, жидкость по внутренней поверхности обечайкп 3 стекает вниз, а отделепнал парогазоввя смесь, проходя навстречу лопастям мешалки 6, постуйает в коаксиальный патрубок 12 и выходит из аппарата, При встрече потока пара с врашаюшимися лопастями мешалки 6 происходит отражение и отбрасывание капель жидкости и влажной крошки на стенку обечайки 3, Повышенной эффективности центробежной сепарации капель и влажной крошки способствует Г-образное сечение лопастей мешалки 6, обеспечивающее радиальное перемещение высаженных на лопасть капель и предотвращвюшее их срыв потоками пара в патрубок 12. Вода с крошкой полимера с помощью нижней мешалки 5 и ребер 14 усредняется в водном объеме сепаратора и через патрубок 13 удаляется на разделение и дальнейшую обработку, Наличие отделительного конуса 16 обеспечивает исключение срыва капель со свободного уровня воды в сепараторе.Таким образом, в предложенной конструкции сепаратора введена дополнительная ступень центробежной сепарации, которая осуществляется с помощью вращающихся лопастей специальной конфигурации, что существенно повышает арфективность и производительность сепаратора.Формула изобретенияИ Сепаратор для отделения взвешенныхв газе твердых и жидких частиц содержащий цилиндрический корпус с тангенцнальным входным и коаксиальным выходным патрубками и с патрубком дляотвода уловленных твердых частиц ижидкости и расположенный по оси корпуса вал с закрепленными на нем подвыходным патрубком в нижней и в верхней чести корпуса лопастными мешалками,отличающийся тем,что, с целью повышения производительности и,эффективности отделения, сепаратор снабжен лопаточным завихрителем,закрепленным у нижнего конца выходного патрубка, верхняя мешалка размещена на уровне среза завихрителя, а еелопасти имеют Г-образную форму в поперечном сечении,Источники информации,45 .принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 718133, кл. В 01 045/14,08.07. 77.889051 В. Апариюлай СоставительнРедактор Л. Плисак Техред ОЛ Кор тор С. Шекмар Подл исомитета СССР з и открытийская набд, 4/ Филиал ППП "Патент", г. Ужгород, ул. Проектн 808/12ВНИИПпо113035,Тираж . 709осударственноголам изобретенийосква, Ж, Раущ
